自己再接一個不就可以解決了嘛!不過看了IL1117公佈的資料 OUTPUT Vmax=3.35V而已，難不成我的數位三用電錶有誤差?
名稱
LDO: LM1117-3.0, LM1117-3.3, LT1117-3.0, LT1117-3.
品牌
HN, National Semi. Linear
原產地
美國
產品規格
0.8A 低壓差正電源固定或可調輸出電壓穩壓電路
最大輸入電壓13V, 輸出電壓為1.5, 2.5, 2.85, 3.0, 3.3, 3.5, 5.0
封裝形式: TO-220, TO-252, TO-263, SOT-223
附加PDF文件檔: 200504/mobile01-3023026e20f14aaf80eb9e1bf3b2c20a.pdf
1.它的輸出電容要求使用疸電容的10uF
所以假如用一般的電解電容10uF,在rupple 電壓的部份,可能會過高
-->一般的三用表量的和示波器看到的是不一樣的
所以......找人幫你量量看吧
疸電容和電解電容和MLCC在Z值和ESR值的特性表現不一樣
所以依照它的datasheet來看,首選就是疸電容
假如你的版子不是疸電容,而是一般的電解電容,請一定要加大容值
我以前的實驗,使用12V的散熱風扇(約200mA的耗電流)
要降100mV的ripple電壓,要追加1000uF的電解電容
....用Max電壓來看 3.6V降到3.3V = 300mV -->追加3300uF的電解電容
....但是我認為...還是從示波器來看比較準
--------------------------------
另一方法,改用輸出是固定3.3V的,就沒有這個困擾
這東西還不難買,我自己的BT模組,先用12V轉5V(應該是用LM18051吧)
在用5V轉3.3V(用固定輸出3.3V)電壓的)
請看這一篇吧
http://www.mobile01.com/topicdetail.php?f=130&t=24694
一開始都很順利...結果最後竟把PS2端子線給忘了....所以圖內並沒有PS2的接頭..

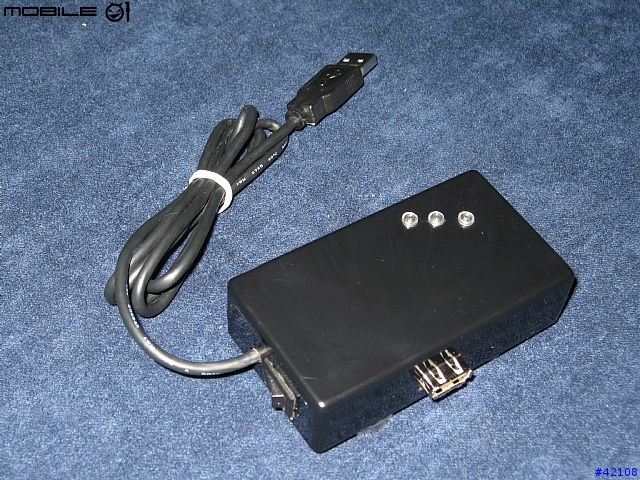

找了好久的外殼, 用的是3ø的藍光LED, 加上3ø的LED套(這樣孔鑽的不好看也看不出來
), 另外加了一個USB母頭..和開關連動..以便對手機充電

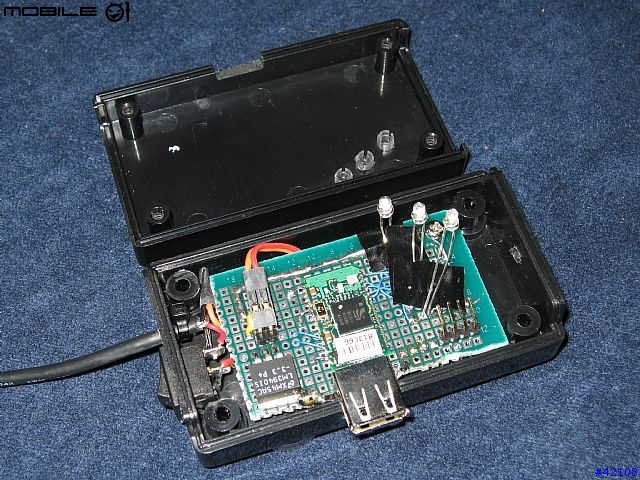

內部1

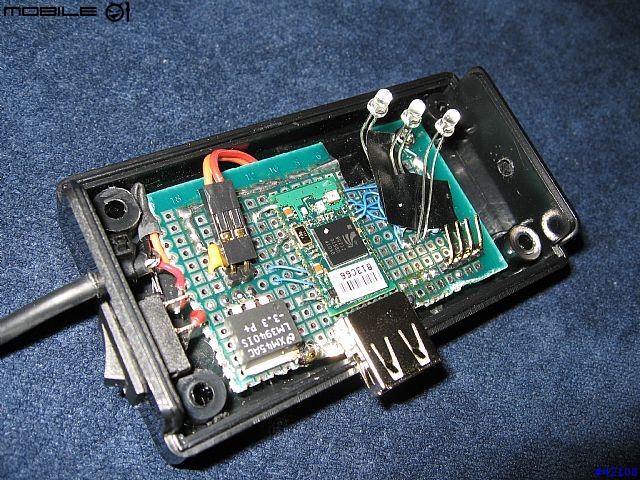

內部2(為了將來方便維修. 電源In, 和 To GPS PS2的部份, 用端子連結..)
USB孔挖的不好 .....下面露出了一個大洞.

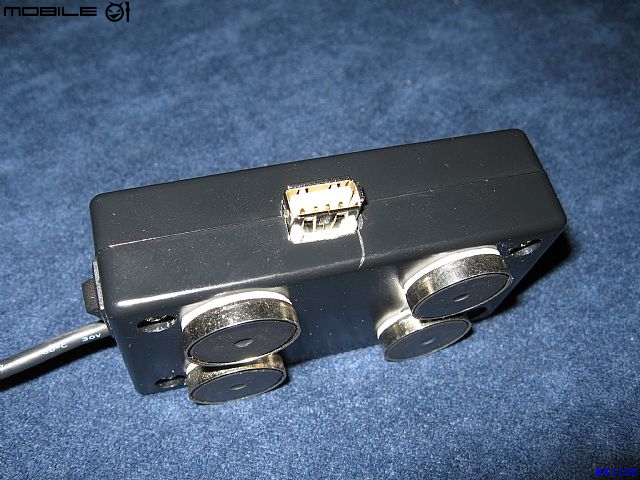

因為要放在車上(車上有LCD電視架, 上有鐵片), 所以在家裡找了一下, 找到幾個在吸濾油網的吸鐵(好像太大了喔....)就給它貼在後面啦.

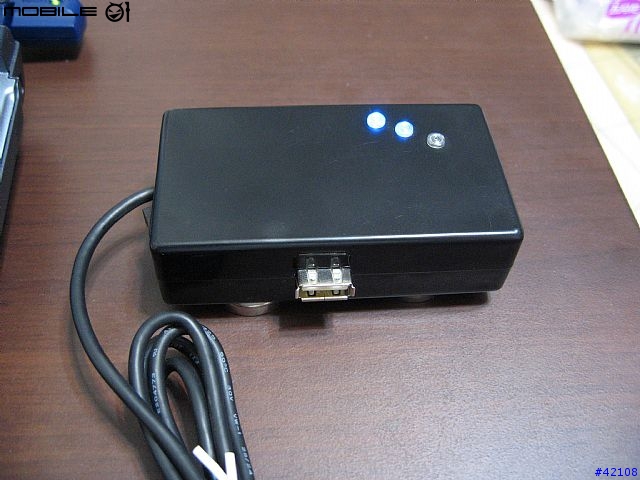

通電....YA! 看著第2個LED閃阿閃的...爽度上升.
目前正在找可以對585充電的USB線(好像有大大說黃色鬼屋有賣一條USB捲線, 不能同步但可以充電)
PS: 這次拍圖沒出動20D, 是用剛敗的 IXUS700拍的..最後一張為了拍藍光所以是用最高ISO400, 竟然具有很高實用度...也是勸敗啦.
za444 wrote:
你看它的電氣特性的部分
1.它的輸出電容要求使用疸電容的10uF
所以假如用一般的電解電容10uF,在rupple 電壓的部份,可能會過高
..............................................................................
在用5V轉3.3V(用固定輸出3.3V)電壓的)
請看這一篇吧
http://www.mobile01.com/topicdetail.php?f=130&t=24694
抱歉！恕刪掉您的文字部份！
看樣子，你這個應該是由 USB 供電給藍芽模組，再對手機充電囉？
這樣的話，藍芽模組和手機就等於要放在附近了！
小弟認為這樣就缺少了使用藍芽的樂趣！
不過您那個盒子和 LED 倒是改裝比我漂亮多了！
我都還沒有幫我的小藍芽穿衣服、蓋房子咧！
下次來用 3V 充電電池來供電，不知可以維持多久唷！！等等動筆來算算！
