<!--引言開始 (您引用了全部文章,請適度引言)-->
steven8 wrote:<!--引言結束 -->
可是我買到的這條USB傳輸線裡面的紅線它是接在第一支腳並沒有在另外接一條線到別支腳去,不過它的接頭理面還有一塊小的電路板不知道是不是這個原因
那你買的跟我的不一樣，我看過的原廠接頭裡是沒有電路板的，單純接線而已。那你就要把紅線接到17腳，然後把電路板上17腳連到第1腳的線用美工刀切斷。
ec wrote:<!--引言結束 -->
> iPAQ H38XX/H39XX/H54XX/19xx 傳輸線22pin接頭腳位定義
咦..
怎麼沒有 22xx?
19xx 有支援 rs232 嗎?
怎麼查 網路上的資料, 都說沒有...
我記得,
ipaq 的原廠 rs232 線, 19xx 是不可以用的...
而 22xx 是可以的...
H19xx的接頭跟H38XX的接頭是一樣的，但是H19xx是PDA本身就不支援RS232信號的輸出，跟接頭無關。其他USB及電源接腳是跟H38XX相同。
小弟測試過H2210的接頭跟腳位，H38XX是一樣的。
感謝您的提醒。
那些長久以來享有諸多權利的人，忘了這是由許多人犧牲奉獻換來的。
給分!給分!
偶就是在找這個~~~~~~~~~
這樣子偶就可以自己裝一個 3向 switch
沒電的時候就切到a
不想同步卻想充電的時候b
想充電也想同步的時候就切到c
哇哈哈~~~~這才是同步充電線的王到阿~~~~~~
半年前有向廠商建議這種做法~~~~~~
可是他好像沒理偶
有了這個詳細的說明
明天新莊會不會有一大堆射出工廠接到單哩~~~~~~~
<!--引言開始 (您引用了全部文章,請適度引言)-->
dw wrote:<!--引言結束 -->
那你買的跟我的不一樣，我看過的原廠接頭裡是沒有電路板的，單純接線而已。那你就要把紅線接到17腳，然後把電路板上17腳連到第1腳的線用美工刀切斷。
我的2210的接頭連接到第一腳的並不是「紅」線哩，而是粉紅色的，而且粉紅色的線先連到一個「電熔」(應該叫電熔吧！？)然後由那個圓圓的電熔再分出兩支去接第一腳與其他腳...太密了..分不出他到底接的是不是第17腳...
我那顆的「紅」線連第一腳的邊的沒沾到....
那我是不是把第一腳那個地方剪掉就可以了呢？
很怕搞錯了！！
請dw大大指導，謝謝！
寫程式只是家庭代工的進階版~
<!--引言開始 (您引用了全部文章,請適度引言)-->
shengmiin wrote:<!--引言結束 -->
<!--引言開始 (您引用了全部文章,請適度引言)-->dw wrote:<!--引言結束 -->
那你買的跟我的不一樣，我看過的原廠接頭裡是沒有電路板的，單純接線而已。那你就要把紅線接到17腳，然後把電路板上17腳連到第1腳的線用美工刀切斷。
我的2210的接頭連接到第一腳的並不是「紅」線哩，而是粉紅色的，而且粉紅色的線先連到一個「電熔」(應該叫電熔吧！？)然後由那個圓圓的電熔再分出兩支去接第一腳與其他腳...太密了..分不出他到底接的是不是第17腳...
我那顆的「紅」線連第一腳的邊的沒沾到....
那我是不是把第一腳那個地方剪掉就可以了呢？
很怕搞錯了！！
請dw大大指導，謝謝！
1.這個......粉紅.....我的也不是正紅色，相對於黑線、黃線、藍線.....來說，我通稱這種趨近於紅色的線為"紅線"。
2.是電容，不是電熔。
3.你的H2210連接線是哪一款的？能否照一張相片來看看，這樣也好幫你確定一下。
那些長久以來享有諸多權利的人，忘了這是由許多人犧牲奉獻換來的。
dw wrote:<!--引言結束 -->
1.這個......粉紅.....我的也不是正紅色，相對於黑線、黃線、藍線.....來說，我通稱這種趨近於紅色的線為"紅線"。
2.是電容，不是電熔。
3.你的H2210連接線是哪一款的？能否照一張相片來看看，這樣也好幫你確定一下。
大大抱歉, 手邊臨時沒有相機可以拍...
明後天再補上照片...
先謝謝啦！！

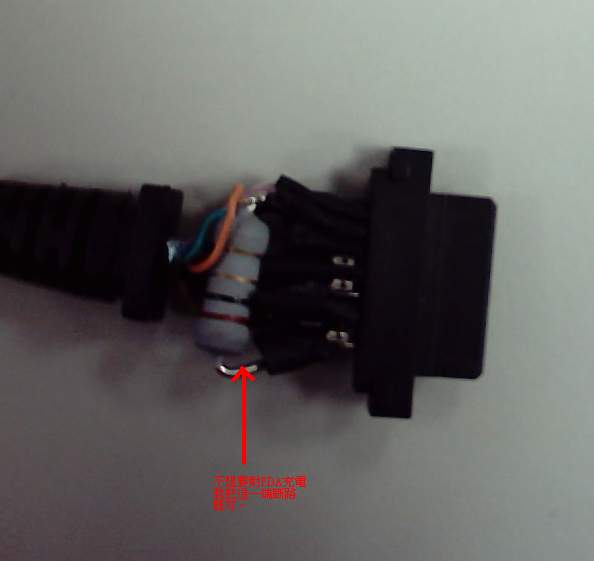

照片補來了，可是照的不太好，這是手邊相機僅有能力了~
說明一下，第一腳應該是在圖片下方，圓圓的那顆「電容」一端連接第一腳，另一端...
裡面太多線了..視力不好看不清楚...
謝謝大大幫忙鑑定！！
寫程式只是家庭代工的進階版~
，是限流用的，防止突然的大電流燒掉PDA。
