rocky745288 wrote:
想請問大大的行車電腦
有啥特殊功能??
如果您指的是"飛寶二號",它有以下的功能
這是一台為賽車設計的行車電腦:
1. 有各種模式的賽道計數(錄)的功能 .
2. 有數位儀表的功能, RPM轉數表, 速度表, 檔位顯示器,行駛里程及時間的記錄.
3. 車輛馬力及扭力及煞車的性能測試及記錄.
第1,3項的記錄可與電腦連結並下載, PC附效能分析軟體.
這台機器機車及汽車都可使用.
如果您指的是我貼的那塊SB2410電腦基板, 那它有甚麼功能, 我我現在只能告訴您,這塊SB2410甚麼功能都沒有, 這是真的, 因為我還沒寫好軟體, 所以它是空板子一塊.
現在沒有功能! 那以後?
我希望是這樣的:
1. OS是 Embedded Ssystem Linux Kernel 2.5以上.
2. 俱備media player 如 MP3,WMA,WMV,MPG,MP2,MP4等檔案的Player的能力.
3. 內建802.11,a/b/g等無線網路的能力, 這樣機車停在家門口就可透過無線的連結更新檔案,當然是更新mp3等檔案了,這樣就不必拆機器及HDD而可更新資料.
4. GPS定位, 這點很難,因為我還沒找到for linux的GPS地圖軟體,這部份還要有軌跡記錄.
5. 內建2.5"的HDD及SD讀卡機及USB端口,這點容易, 我找這塊SB2410就是因為它有內建這些硬體的介面.
6. 3"~6"的LCD的觸控螢幕,這點也沒問題, 因為SB2410的基板有這樣的端口.
暫時先這樣, 至於我打算花多少錢? 目前已花了約NT$1,5000元,後續不知道.
為甚麼不用miniPC來做? 因此要挑戰自我的能力,以及有一台全世界獨一無二,自我打造的機器.
那成功機會? 目前看起來, 只能說很難!!很難!!很難!!
hl666 wrote:
dt3902您好:
很棒的巧思，請問能分享自制的DC 12V轉 DC 5V的穩壓器,線路圖嗎?謝謝您
我用的是LM7805這顆穩壓IC,這個IC只要輸入電源是輸出電源的1.3倍即可工作,所以輸入機車DC12V電源,可穩壓成DC5V輸出, 但這顆IC只有1A的輸出,所以不能接太大的負載,這顆IC的消耗電流很大,所以要加散熱器,千萬不要買小散熱器,會太燙,燒壞電路,所以我改用大功率IC用的散熱器(跟早期486CPU一樣大的散熱器),剛完成時我用小功率IC的散熱器,燒壞了好幾個保險絲,換大功率的散熱器就沒問題了,LM7805的IN/OUT二端各並聯1顆電解質電容器,這是消出鏈波用的,也可只加IN端,OUT端不加,電源輸出端子,我用USB A型母座,這樣PDA的傳輸線就不需改電緣接頭,USB A型母座的DC在最外2個,中間2個是訊號點,那一個是正點那一個是負點,用三用電表量一下你的PC就知道了.
所需的材料:
1. PCB萬用焊接板 *1 (約50元)
2. 電解質電容器 *2 (1個約10~20元)
3. LM7805 *1 (約25元)
4. 車用的FOUSE座 *1 (約25元)
5. 1A Fouse *1 (約3元)
6. USB A母座(焊接型) *1 (約20元)

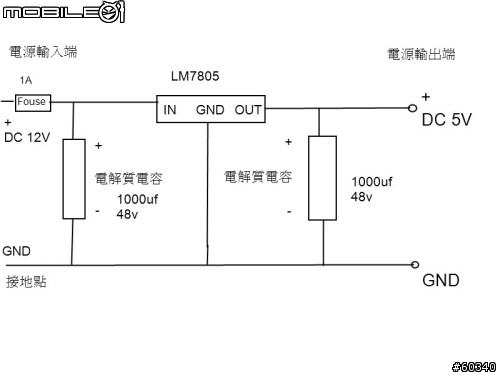

LM7805正面面向您自己,左邊是input, 中間是GND,右邊是output.
所需工具:
1. 三用電表 *1
2. 電烙鐵 *1
3. 焊錫 *1
4. 斜口鉗 *1
我電源是接在機車電門後,必須機車電門ON才有電, 這樣平常就不會耗機車電池的電源了.
我有測試在電門ON,啟動,待速,一般加油,猛加油門, 這個DC5V的電源供應器始終輸出在DV 5.1~5.2V,很穩定, 您可試試,有機會再討論.
附註:

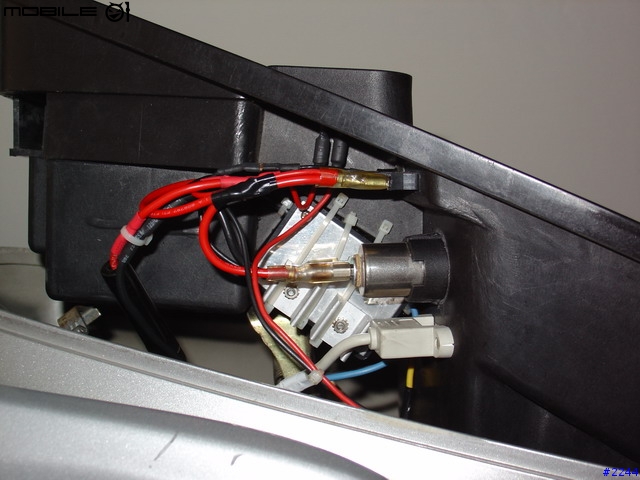

忘了提到防水的問題, 因為我的LM7805電路很簡單,所以我沒用外殼,散熱較好,而且市售的塑膠殼也不防水,所以我用熱溶膠在電路板的2面都塗上一層熱溶膠做防水,還不錯,經濟又實惠,熱溶膠有個好處,因有黏性,可將基板固定在機車上,冷卻硬化後又好清除,雖然防水不如矽膠,但沒矽膠不易清除的問題.
而且電流量也達3A，溫度相較78XX系列低很多，
可參考：http://www.mobile01.com/topicdetail.php?f=61&t=14563

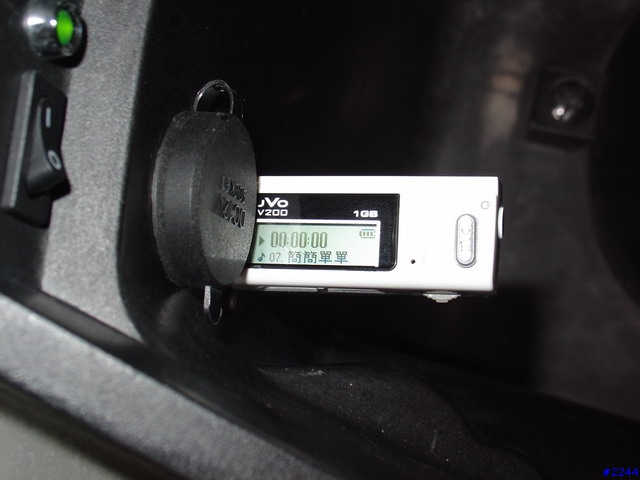

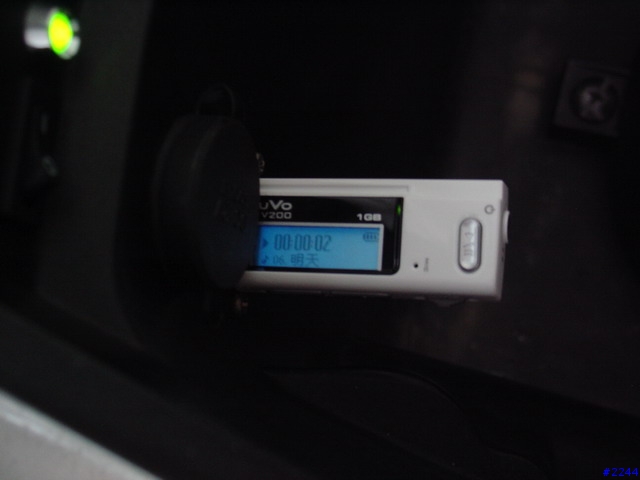

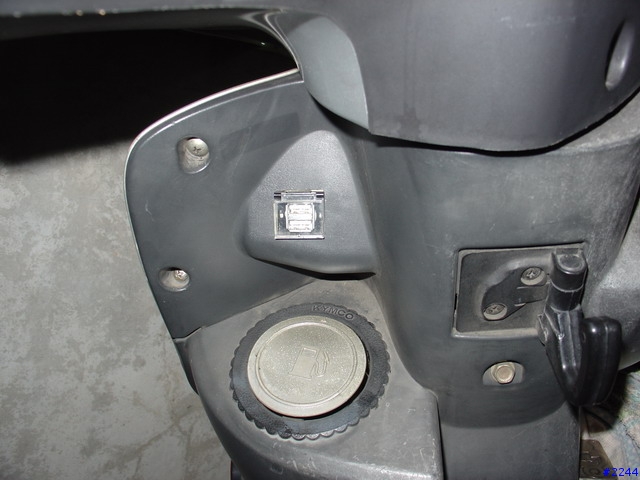

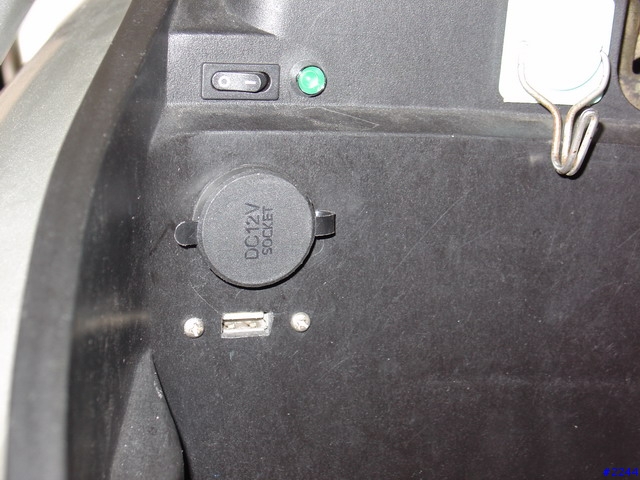

下面貼一些之前的圖，連過來，主要是USB 5V供電的部份，
我做了5V和3.3V兩組，如果只要5V的話，就更小了~
hl666 wrote:
dt3902您好:
謝謝你詳細回答，欲給你加分，可惜我 .未達到評分資格 .新進學員怎樣才能有評分資格我也不曉得，總之還是謝謝你
不客氣, 喜歡就好, 不過Lendis兄的做法比較優, 有3A的電流,其實LM7805的效率不好,優點是方便及便宜,我曾找過其它的電路,都太複雜,但看了Lendis兄的做法,讓我如穫至寶,我建議您參考這個LM2576-5的電路.
附註:
忘了提到防水的問題, 因為我的LM7805電路很簡單,所以我沒用外殼,散熱較好,而且市售的塑膠殼也不防水,所以我用熱溶膠在電路板的2面都塗上一層熱溶膠做防水,還不錯,經濟又實惠,熱溶膠有個好處,因有黏性,可將基板固定在機車上,冷卻硬化後又好清除,雖然防水不如矽膠,但沒矽膠不易清除的問題.
dt3902 wrote:
我用的是LM7805這顆穩壓IC,這個IC只要輸入電源是輸出電源的1.3倍即可工作,所以輸入機車DC12V電源,可穩壓成DC5V輸出, 但這顆IC只有1A的輸出,所以不能接太大的負載,這顆IC的消耗電流很大,所以要加散熱器,千萬不要買小散熱器,會太燙,燒壞電路,所以我改用大功率IC用的散熱器(跟早期486CPU一樣大的散熱器),剛完成時我用小功率IC的散熱器,燒壞了好幾個保險絲,換大功率的散熱器就沒問題了,LM7805的IN/OUT二端各並聯1顆電解質電容器,這是消出鏈波用的,也可只加IN端,OUT端不加,電源輸出端子,我用USB A型母座,這樣PDA的傳輸線就不需改電緣接頭,USB A型母座的DC在最外2個,中間2個是訊號點,那一個是正點那一個是負點,用三用電表量一下你的PC就知道了.
關於7805 的部份，因為在下工作是跟電源IC相關的，所以有一些看法可能跟DT3902 有所出入。
1. 輸入電壓與輸出電壓的關係： 由Datasheet 上的Dropout Voltage = 2V 可以得知，只要壓差(Vin - Vout ) > 2V ，都是合理的使用，也就是說12V 的電源，可以輸出最大到10V 的電壓的。
2.IC 的溫度： IC本身消耗電流(Iccq = 5mA) ，在一般的LDO 來說(1117,1084) 5mA 算是滿常見的規格。我覺得並不算很大。
LDO(7805 , 1117 , 1084 等) ，轉換效率 efficiency = (Vout) / (Vin) ，也就是說你的壓差越大，IC會越熱。
至於多熱，就看你的輸出電流來決定。
以12V to 5V/1A 的例子來看，IC 上面會有 (12V-5V) x 1A = 7W 的功率在上面，如果以To-220 的包裝來看，不加散熱片的話，每W上昇65度，所以IC上面將會有400度，因此無加散熱片是不可行的。
PS參考 Fairchild 7805 pdf
------------------------
至於12V to 12V 的部份，不知道為何你有這樣的需求，因為你的車用系統是吃12v嗎?
目前12V to 12V 的做法，最直接的就是先降壓，再昇壓，不然就是昇完再降。好處是solution 滿多的，缺點就是要用到二顆ic(一昇一降) 。單一顆IC 做掉的也有。
