用GPS寫下無聲的風帆生動日記[第一章] ..... GPS 篇 - LOCOSYS GT-31 風帆專用的防水GPS

無聲風帆生動日記的要角.....風帆專用的防水GPS......LOCOSYS GT-31

GPS 用了很久
最早從戶外休閒兼行車導航的 GPS V 用到 行車導航專用的 StreetPilot 2610
騎自行車跟登山後用過可兼無線電的 Rino 120 與  GPSMap 60CS
跨足重帆後更把 GPSMap 60CS 與 現役的 GPSMap 60CSx 帶入水陸雙棲用途
後來更為了風浪板測速再買了 Foretrex 201
以上都是Garmin產品........國貨之光
GPS 早已成為戶外極限生活中不可或缺的一環

前一陣子
為了在網上分享台琉杯(往來基隆琉球間)的帆船比賽實況
尋尋覓覓找到GPS軌跡播放的軟體...GpsAR PRO
輾轉得知 GPS-Speedsurfing.com 這個測速網站
好奇瀏覽了一下紀錄保持者所用的GPS
發現十之七八都是用 Navi GT-11(停止銷售) 或 GT-31
剩下的就是 Foretrex 201
很好奇地繼續追查下去
又找到 gps-speed.co.uk 這專賣GPS的英國網購站
在風浪板測速上看來也是主推Navi GT-31
後來又在不少國外風浪板網站
陸續發現更多 Navi GT-31 搭配 GpsAR PRO 的身影

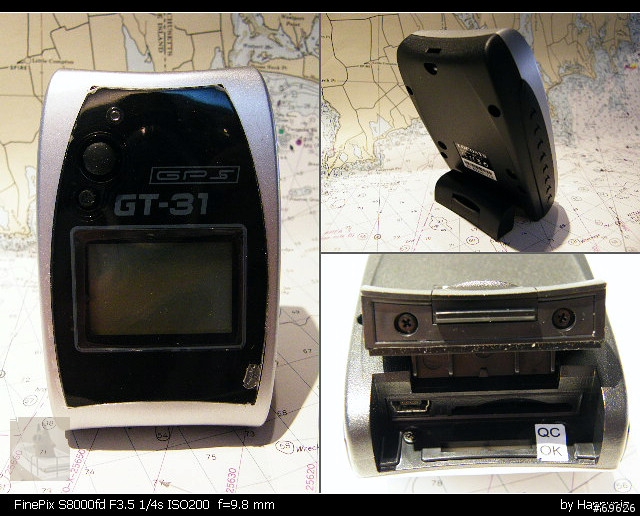

GT-31 本尊 正反面 與 底部 防水密封的 SD卡插槽 及 mini-usb 孔

再說台灣電子業蓬勃發展
市面上類似的三千元以下的GPS記錄器一堆.....試著去Y拍搜尋一下 GPS 記錄器
但是
沒防水.......你敢帶下水嗎!?!?
體積大.......太大顆無法繫在手臂上難道要扣在腰間嗎!?!?
沒螢幕.......跑了一整天卻要回家才知道跑的結果!?!?
感度低.......使用早期非高感度SiRF III規格的晶片以壓低成本
再回頭看看 Foretrex 201 的高售價......超過6,000
仔細推敲比較一下
防水/體積/螢幕顯示再加上售價適中等
應是 GT-31 在國外風浪板界會熱銷的主因

為了更進一步確認其規格
花了一番功夫找到原廠
發現 Navi GT-31 竟是國貨之光!!! .....由國內大辰科技 (LOCOSYS) 出品
上網下載手冊電子檔
再經一番深入研究後
更發現 GT-31 還有風浪板測速的專屬功能
敗家小惡魔就忍不住跑出來了
於是我又多了一台GPS ....


GT-31外包裝

打開GT-31 充滿動感的外包裝
裡面除了 GT-31 本體外還有
1) 安裝光碟
2) usb 傳輸/充電雙用線
3) 攜行繩
4) 快速使用指引
5) 旅充...以usb傳輸/充電雙用線連接 GT-31(選購)
6) 車充...以usb傳輸/充電雙用線連接 GT-31(選購)
7) 手臂攜行帶(選購)

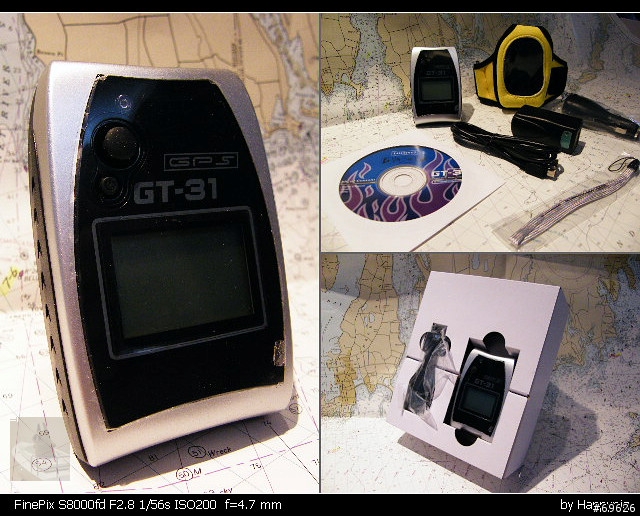

GT-31 本尊 與 包裝內容物合照

GT-31主要特色：
1) IPX-7 水下1米30分鐘的防水等級...讓你在水中配戴得更安心
2) 內建螢幕顯示...重要資訊不漏接
3) SiRF III 高感度晶片...再也不怕訊號斷斷續續
4) 名片大小的尺寸+不到百克的重量...佩帶起來不嫌累贅
5) 風帆專有功能...讓你的技術進步神速
6) SD插槽與usb埠...GPS紀錄/傳檔/充電一樣方便
7) 不慎落水時能浮水...別怕會找不到
8) 內建可重複充電的鋰電池...背光不開可用62小時(開背光也有41小時)
9) 內建超大容量記憶體...可儲存20480點紀錄(每秒紀錄1點可連續紀錄5小時40分鐘)
10) 內建多國語言顯示...最重要的是有繁簡體中文通通有...不再看不懂啦!!!

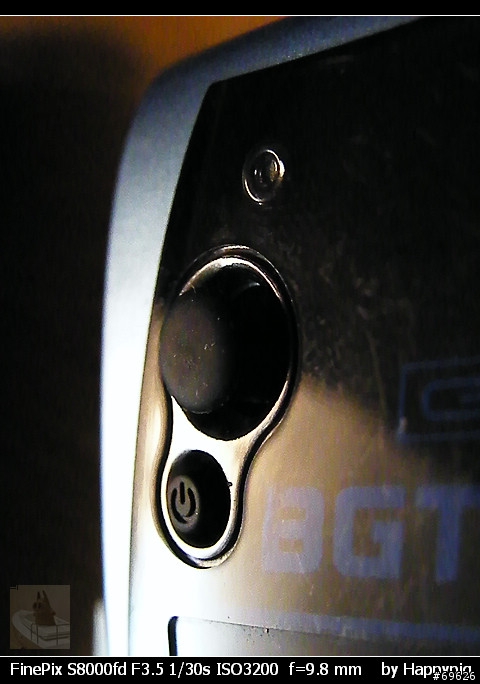

GT-31簡潔的LED顯示燈/拇指搖桿[Thumb Stick]與POWER開關

話說GT-31這國貨之光
在人體工學與外型上可花了點工夫
尺寸只有名片般大小.......高90 x 寬58 x 厚24.5 mm
整體配色為銀帶黑
保持了科技產品慣有的科技感
微弧形的黑色面板與銀色外殼正面
內建GPS隱藏式天線
讓GPS流線有型不再四方呆板

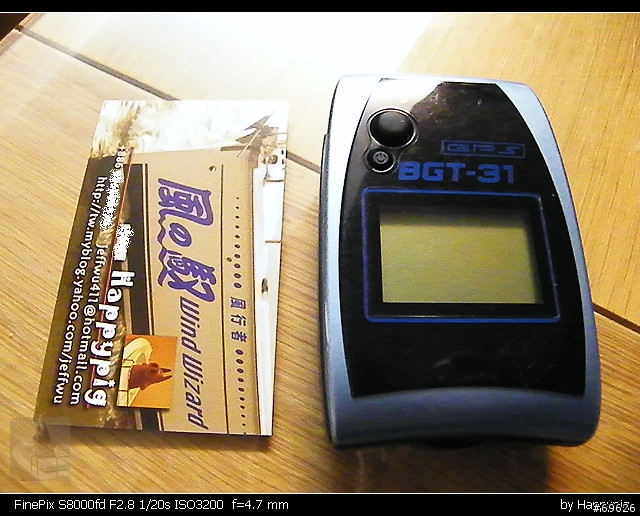

銀黑色整體科技造型設計但只有名片般大小的GT-31

左右兩側微鼓附防滑設計
拿在手上不會不慎滑落
上下微凹保護下蓋開關
避免受撞擊而鬆開
左上角一線排列的LED顯示燈/拇指搖桿[Thumb Stick]與POWER開關
再加上恰恰好的1.5吋有背光的顯示營幕
讓使用者很方便以單手操作

特別介紹一下GT-31特有的拇指搖桿(Thumb Stick,簡稱TS)
這個多功能的5向搖桿
左右上下移動可以切換或選擇功能
按下TS可以確認或執行功能
長壓時在部分功能選系內可設定航點
若長壓設定為Lock時可將GT-31鎖起來
在極限運動時誤觸搖桿就不會跳開畫面
搭配雙用途的POWER/ESC開關
POWER開關長壓3秒為開或關電源
輕壓一下POWER就是ESC開關
可離開目前頁面或功能

獨有的SD插槽與mini-usb傳輸孔
被保護在有防水膠條的保護蓋內
提供同級GPS少有的IPX-7等級的防護
也就是在水下1公尺泡30分鐘
都不用擔心會進水

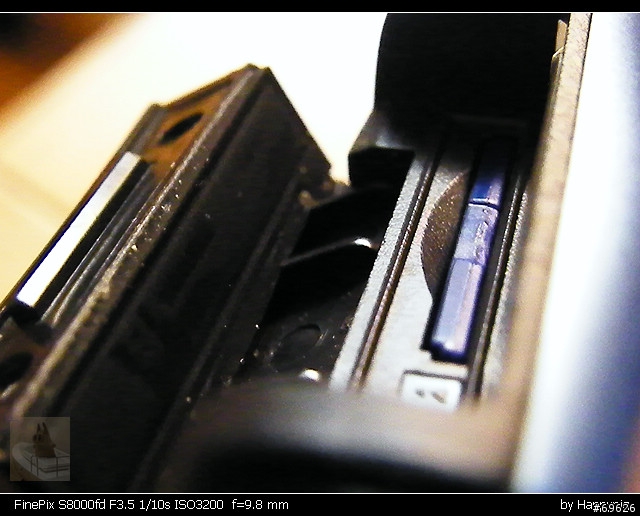

被防水蓋與防水膠條保護的SD槽與mini-usb傳輸孔

要傳輸GPS資料到電腦時
可選擇用mini-usb傳輸線與電腦相接
或將GPS資料透過內建的SD槽轉存到SD卡內
再像照片般透過讀卡機拷貝到電腦

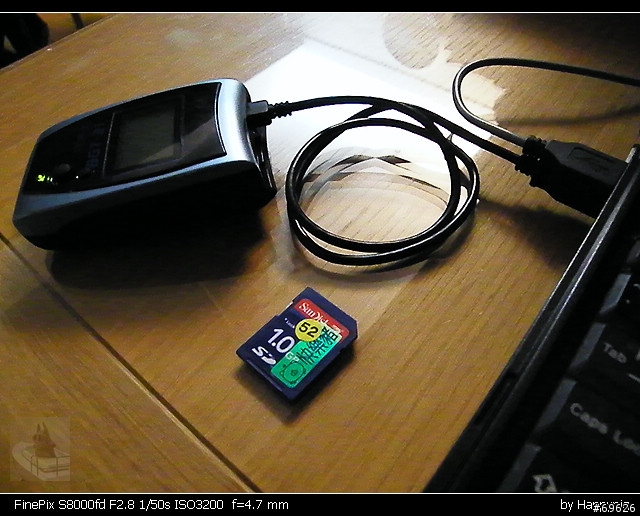

GT-31可透過usb連接線或將資料轉存到SD卡後由電腦讀取GPS資料

附贈的手臂攜行帶
可以將GT-31配戴在手臂上
以隨時記錄航跡

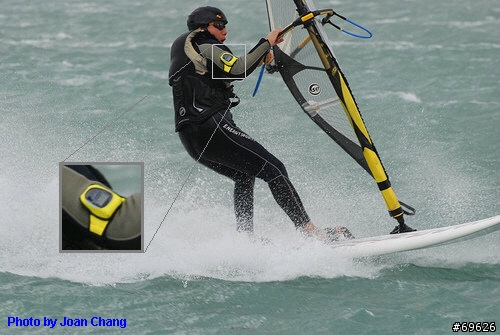

GT-31搭配手臂攜行帶可以直接配戴在手臂上



後記: 最近剛創下時速52.08節的SailRocket號帆船
其駕駛者Paul手上就隨時配戴著GT-31
http://tw.youtube.com/watch?v=EfJK5ycx_hg


單手很容易操作的GT-31

繼續介紹 GT-31功能前
特別看一下GT-31特有的拇指搖桿(Thumb Stick,簡稱TS)
這個多功能的5向搖桿
左右上下移動可以切換或選擇功能
按下TS可以確認或執行功能
長壓時在部分功能選系內可設定航點
若長壓設定為Lock時可將GT-31鎖起來
在運動中誤觸搖桿就不會跳開畫面

搭配雙用途的POWER/ESC開關
開關長壓3秒為開或關電源
輕壓一下就是ESC開關...可離開目前頁面或功能

每次長壓POWER開關打開GT-31後
就會進入一連串的功能選項
由於各功能選項為橫向排列
只要用TS左右移動就可以切換功能選項
選到的功能圖像外側會出現一個框
右側會出現各項狀態顯示

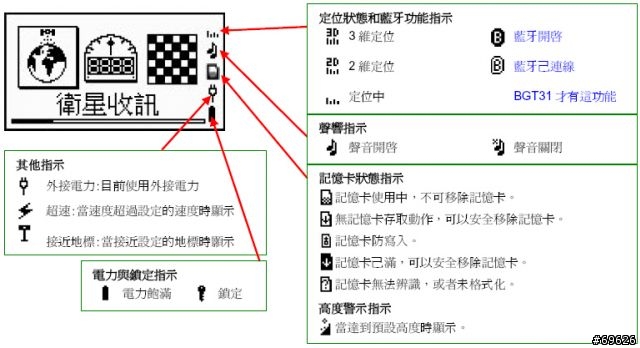

GT-31功能選項與右側狀態指示的圖像說明 (點上圖可放大)

在功能選項內按TS就會出現所選的功能頁畫面
用TS左右移動就可以切換同選項內不同的功能頁畫面
在功能頁畫面時按Power/ESC鍵又可回復到功能選項清單

衛星收訊[GPS SIGNAL]

TS <--> 左右

衛星環視[SKY VIEW]

TS <--> 左右

定位資訊[FIXED INFO]

如功能頁畫面還有可進一步調整的項目
再按一次TS就會出現可調項目
用TS上下移動就可以更換可調項目
再按一次TS就會直接設定可調項目並跳回原功能頁畫面
可調項目出現時按Power/ESC鍵又可回復到原功能頁畫面
以上就是GT-31的基本操作方式

GT-31除了衛星收訊外
尚有航程讀數/標定位置/導航/軌跡/航點/航路/資料連線等GPS標準功能

航程讀數[TRIP METER] 提供所有的移動資訊

標定位置[MARK POS] 標定位置供未來參考

導航[NAVIGATION] 沿著設定的航點或航路導航

對以上功能有興趣請參考GT-31手冊.......手冊下載按 這裡 其他相關檔案按 這裡
當然在這裡要特別介紹的是
風帆運動常常會用到以下幾項功能
特別要提的是速度 [SPEED]功能


速度 [SPEED]: 顯示目前/最高/平均速度

如果你用GPS測過速度
每一台GPS都會顯示最高速度
可是你不管重複測幾次
GPS永遠都顯示最高那趟的速度.....即使那是很久以前未重設的最高速度
這在比賽時的確很方便.....不管你跑幾次看裁判直接紀錄最高速度就搞定
但是在練習時
每趟跑完若無法知道該趟的最高速度
就無法去修正Sailing Style
GT-31在這方面就有很不錯的設計

首先GT-31可設定速度精靈的設定值[THRESHOLD].....在設定[SETTING]功能頁內
並啟動速度精靈[SPEED GENIE]模式
只要下水前調到速度功能選項內的任一功能頁
當目前速度跑超過速度精靈設定值時
GT-31會自動切換到目前速度功能頁.....顯示目前速度
等到要停下來休息或落水時...通常速度會低於這個設定值時
GT-31會自動切換到最高/均速最高功能頁
輪流顯示最高速度/N秒最高均速/歷史最高速等資訊...見下圖
讓你可以馬上知道這一趟跑的結果

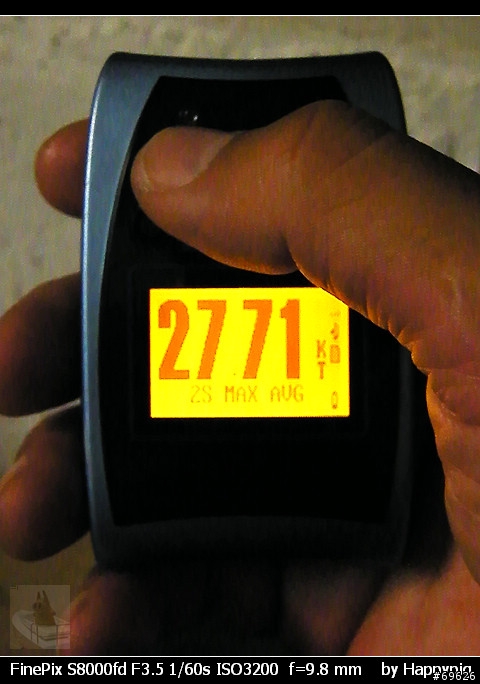

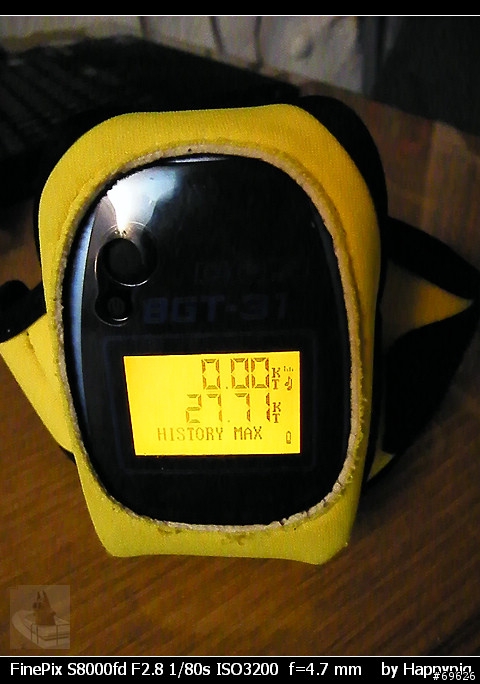

 速度精靈切換顯示最高速度/N秒最高均速/歷史最高速

光這項與澳洲風浪板競速博士Dr. Tom Chalko合作開發
且在市面上GPS上絕對找不到的風帆專有功能
就完全值回票價


記憶卡 [MEMORY CARD]: 在SD記憶體記錄位置與速度等資料

GT-31內建SD記憶卡插槽....同級GPS少見的規格
透過SD卡可以將位置與速度等資料快速轉到電腦上分析
就像傳照片一樣
目前已知Apcer, Kingstone, SanDink, Transcend
2GB 以內的SD卡均可以相容

使用前記得要做好以下設定
[記憶卡記錄]-->建議設為開啟-FIX(GPS有定位方開啟)
[速度下限]-->建議設為1 Kts...低於這個速度將不記錄
[記錄資料]-->建議設為SBN/1秒...檔案會壓縮所以較小....再搭配GpsAR Pro來讀取
[檔案容量]-->建議設為CARD SIZE...由於目前1G/2G記憶卡都很便宜...所以不用擔心檔案容量


資料記錄器 [DATA LOGGER]: 在內部記憶體記錄位置與速度等資料

GT-31內建除了SD記憶卡插槽外
還有可容納20480點紀錄的內建記憶
通常拿來當做位置與速度資料的備份
不想買記憶卡的話
也可以直接使用內建記憶來記錄

使用前記得要做好以下設定
[時間間隔]-->建議設為1秒
[速度下限]-->建議設為1 Kts...低於這個速度將不記錄


警示設定 [ALERT]: 設定警示

[聲音開關]-->設開啟...超速時會發出警示嗶聲
[警示超速]-->可設定你想突破的速度...超過時會發出警示嗶聲...超過越多嗶聲越快


設定 [SETTING]: 設定各項系統參數

使用前建議先做好設定
[時區]-->設Taipei
[單位]-->設英制NM....俗稱"節"
[時間格式]-->24H...白天夜晚較不易搞混
[大地基準]-->確認是預設值WGS84...以免發生位置記錄偏差
[介面]-->建議設為NMEA....相容於大部分軟體
[使用者]-->建議設為英文暱稱或帆號....記錄檔前會自動加上這段文字來區別
[均速時間]-->建議設為10秒...用來計算平均速度
[速度精靈]-->初學建議設為10節...進階程度建議設為15節~25節...競速者可設為30節
[長按鍵]-->建議設鎖住按鍵...避免誤觸TS/ESC鍵而誤洗記錄..TS長按超過4秒會鎖住..再長按會解開
[版本]-->韌體版本...BUG發現或新增功能時需知道韌體版本

下一篇來看看GT-31實測與比較

用GPS寫下無聲的風帆生動日記[第一章]
GPS 篇 (I) GT-31 風帆專用的防水GPS
GPS 篇 (II) GT-31 外型與設計
GPS 篇 (III) GT-31 功能與操作


用GPS寫下無聲的風帆生動日記[第二章] ..... GpsAR Pro Applet 篇 在網頁上秀出你的航跡重播

註： GT-31系列有三兄弟
提供簡易產品辨別方式如下

型號	顏色	SPEED功能選項 風帆功能	簡繁中文與英文語系	多國羅馬語系	藍芽傳輸	備註
GT-31(實用版)	黃色	無	有	無	無
GT-31(國際版)	銀色	有	有	有	無	最適風帆使用
BGT-31(藍芽版)	藍色	有	有	有	有
