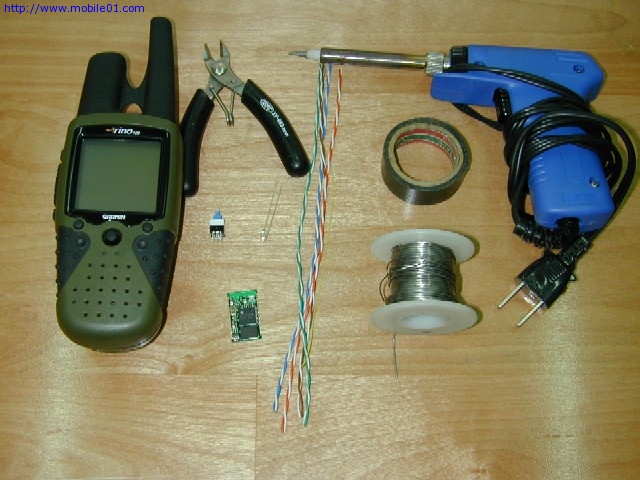

1.犀牛一隻
2.LED一顆
3.按鈕開關一顆
4.線少許
5.不要的原子筆管一支

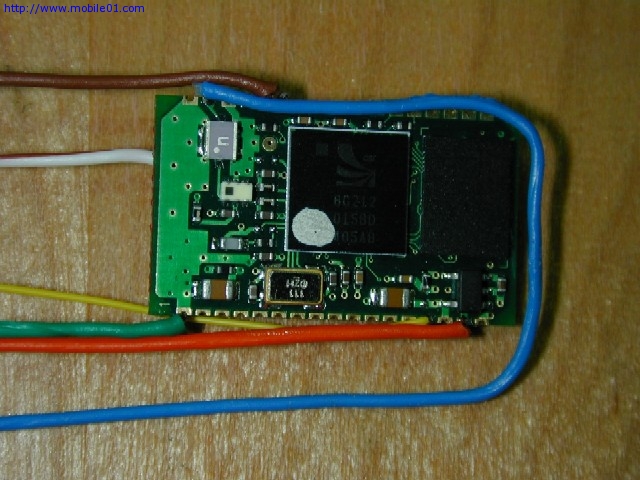

先把BT模組的線接好
藍色是天線,紅色是正電,綠色是GND,黃色是data線,棕色是LED線,白色是LED的GND

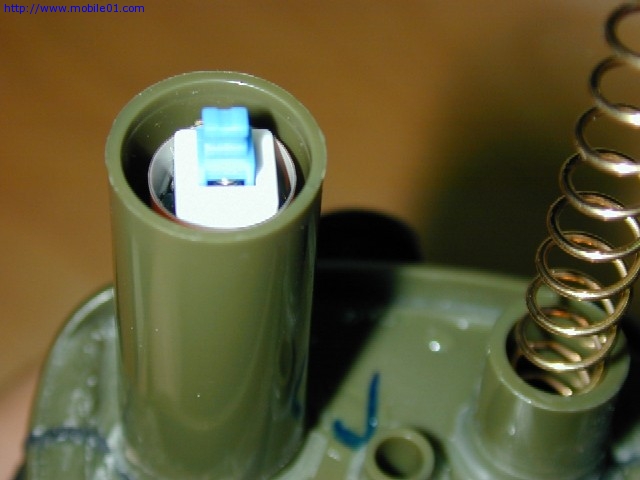

開啟犀牛,切一段原子筆管,把按鈕開關粘在筆管一端,拉出兩條線穿過GPS天線下端的隙縫
讓開關插到底時露出0.3~0.4cm.橡皮蓋套上時,輕壓就可開或關

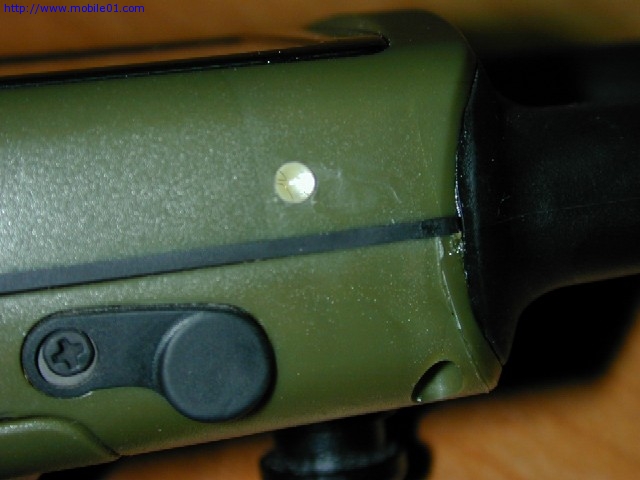

找了半天只有側面可放LED,牙一咬把犀牛鑽了一個洞,填入矽膠,塞入LED

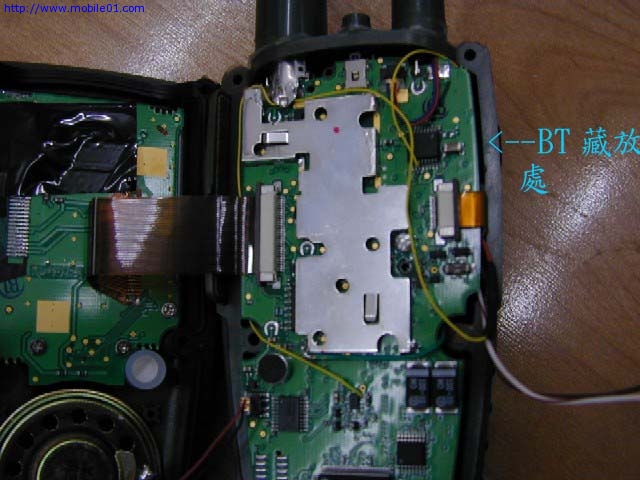

BT模組藏到機板背後,要小心不要卡到震動馬達,然後把全部的線都接好
組合好後,開啟電源,壓一下GPS天線頂的開關,LED會每秒閃一次,
連結BT後,LED變恆亮,(本來想用LED的光源取代LCD的光源,可是不敢拆LCD的模組)

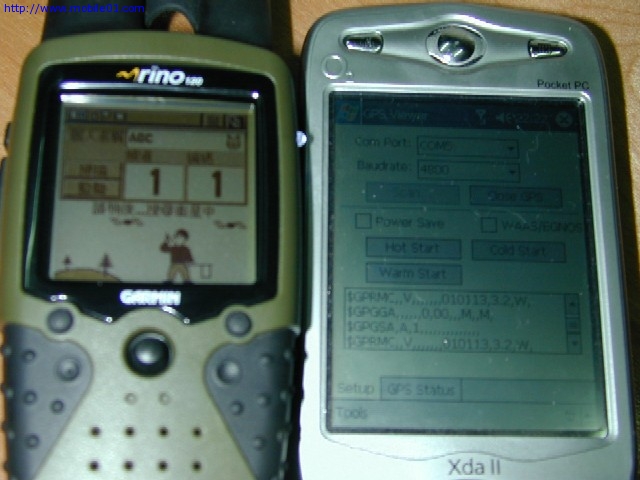

關始傳GPS資料................
測試結果:
1.使用papago 5.x 一切正常,LED的亮度可做手電筒.
2.使用papago 7.x ,藍牙每連線30秒會中斷5秒,然後自動再連接,
不知啥原因????????????????
