覺得自己動手真好
可以完完全全滿足自己的需求
看到改好的那一瞬間..
真是感動阿^^
提供給有開CR-V的大家做參考參考
首先

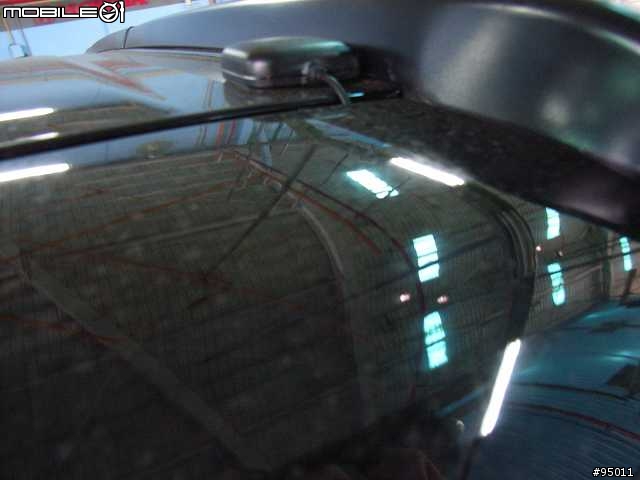

讓我們先看看GPS外接天線
我是直接丟在後車廂屋頂上
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-b8eb5e6a017c151119d20e4bcca941e5.jpg)
順著右後燈殼的縫隙導入到車室內
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-e7afa3dac3535f0a78d74f2403fe5002.jpg)

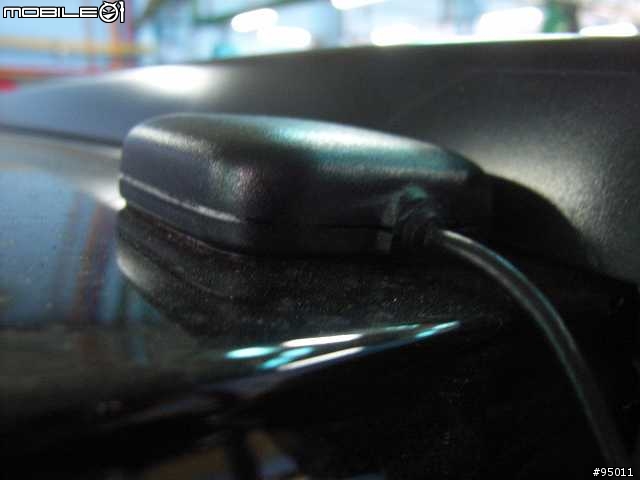

GPS外接天下下方未了防止刮傷版金..貼了一片〝卡典西德〞
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-18bfe59572e71381d942bd2e078e64a3.jpg)

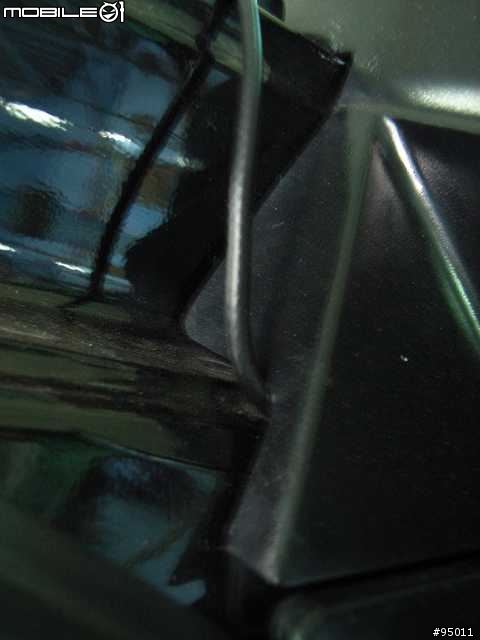

右後燈殼縫隙
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-98503ad089dddb800395fb59c781e722.jpg)

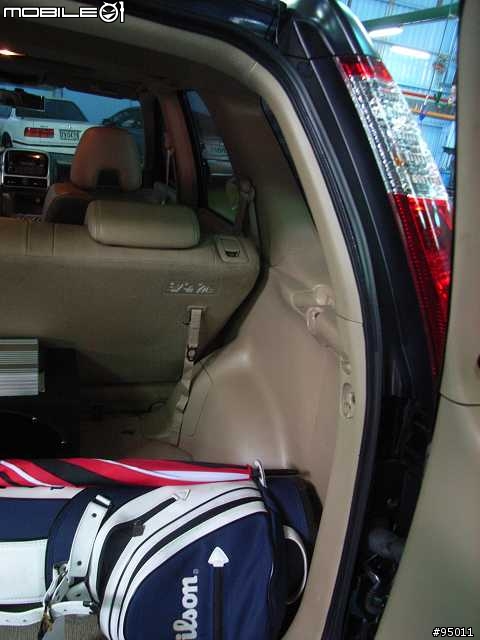

線隨著燈殼導入到車室內
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-b494e20cf5753d30af5f2db5df472a4d.jpg)
發現了嗎？我是傳說中的AR-10喔
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-dddb51360380e961f18f02c0503081f6.jpg)

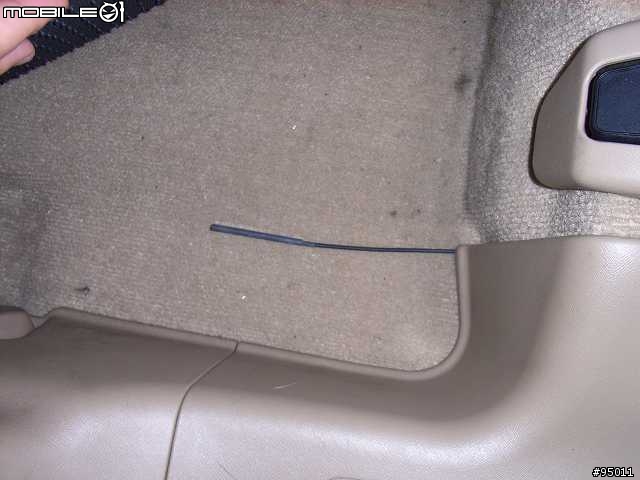

AR-10的另外一端延伸到第二排坐椅下方也是藏在地毯下
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-5822eb5673b9f29f38d7cc6f3d8a89fe.jpg)

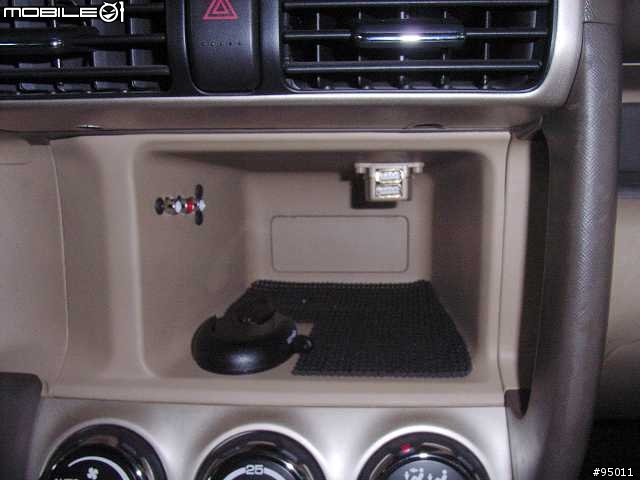

這是我的中央置物盒.....有沒有發現不一樣的地方呢？
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-0e849d444a910f1667848f9c3f6880b0.jpg)

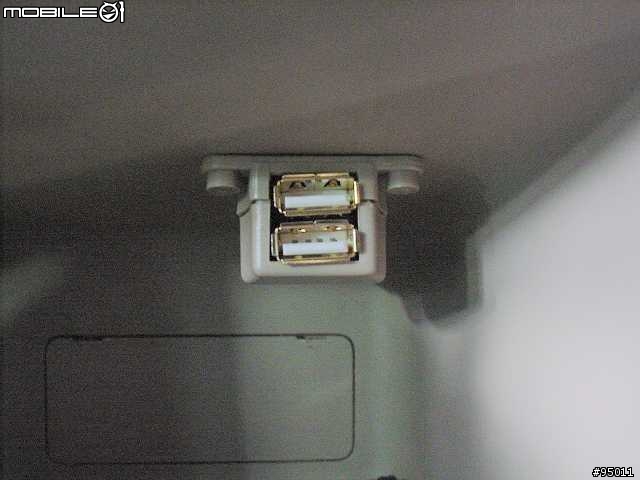

沒錯..我將CR-V的免持聽筒的手機線座改成USB插頭了
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-c586bb3683e8fcdcf7f537e152e16176.jpg)

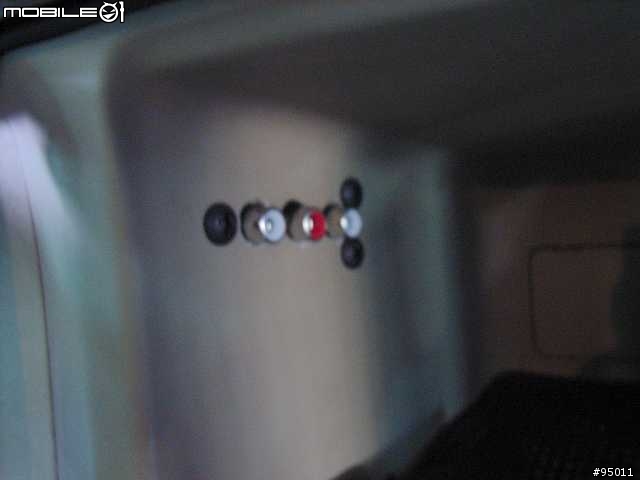

第二個我將CR-V的原廠AV900的AV IN連接到這裡..如果有外街影像輸入的話就很方便了
例如：隨身影音撥放硬碟等等的..或是V8啦等等的
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-3e0f39b90216c789277f3377f3128620.jpg)

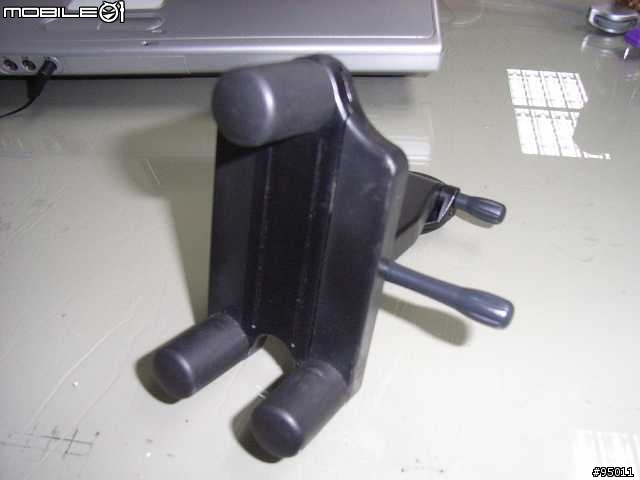

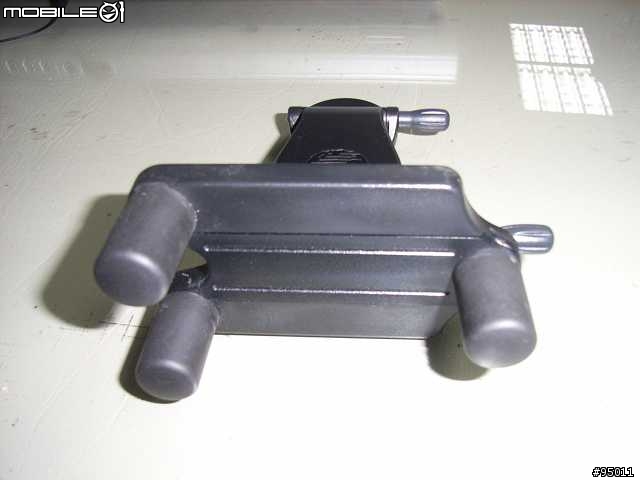

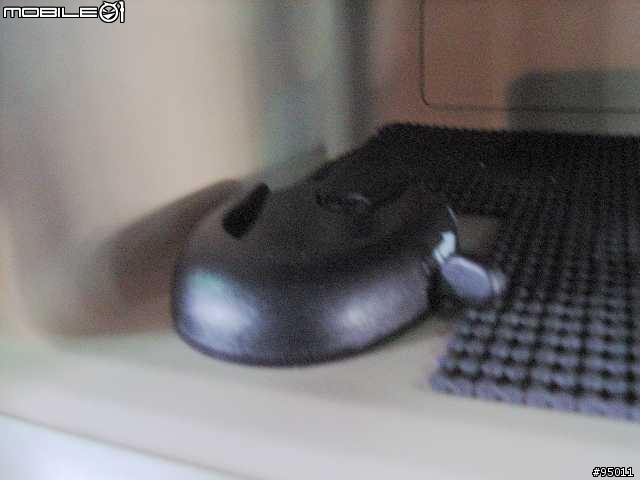

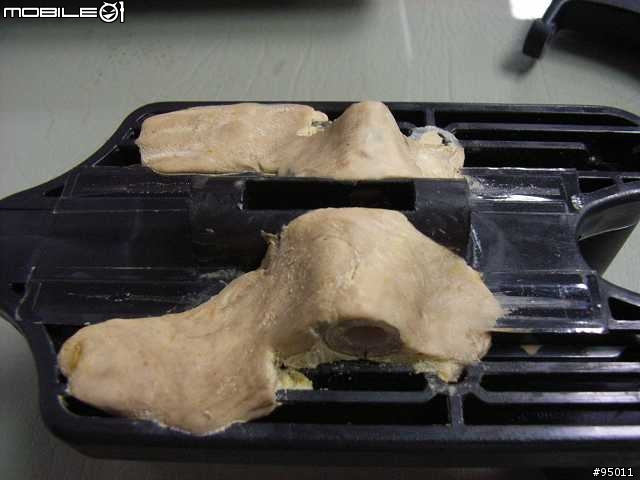

這個是G牌的車架..我也將他跟我的中央置物盒合而為一了
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-85362f1907a690c6a77b1ca77024de46.jpg)

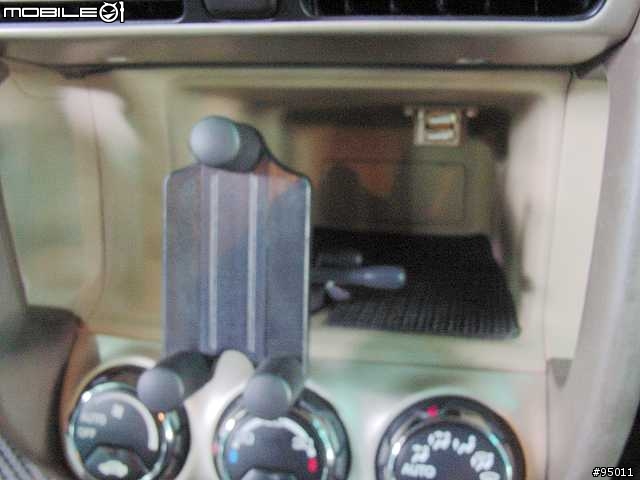

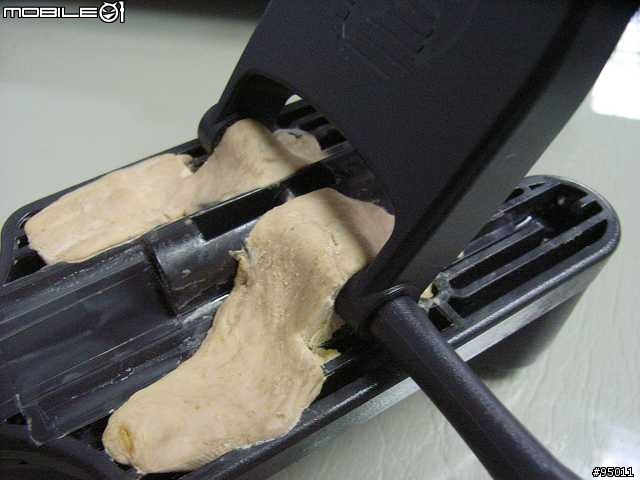

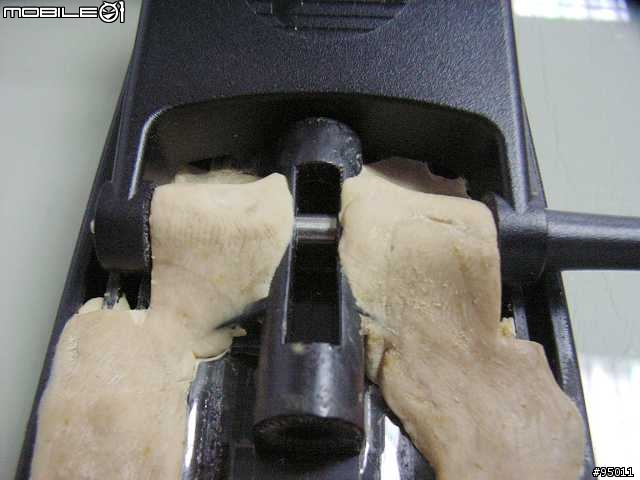

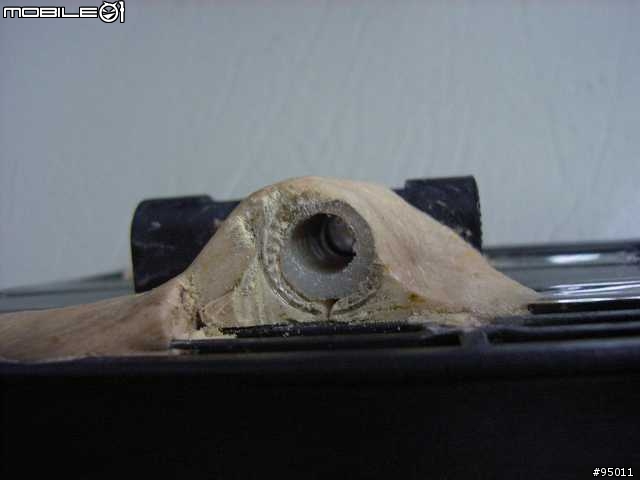

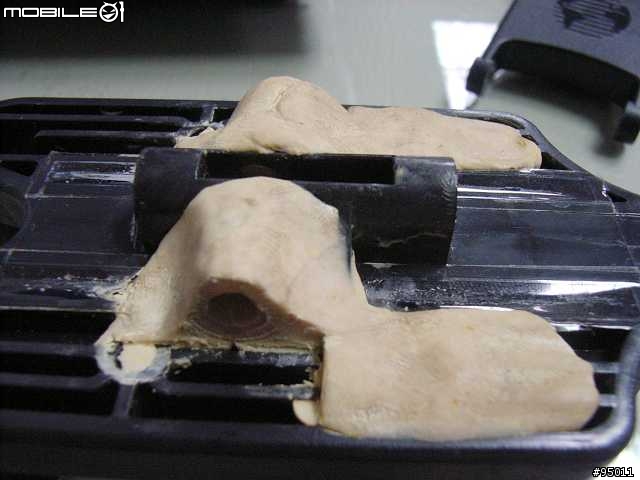

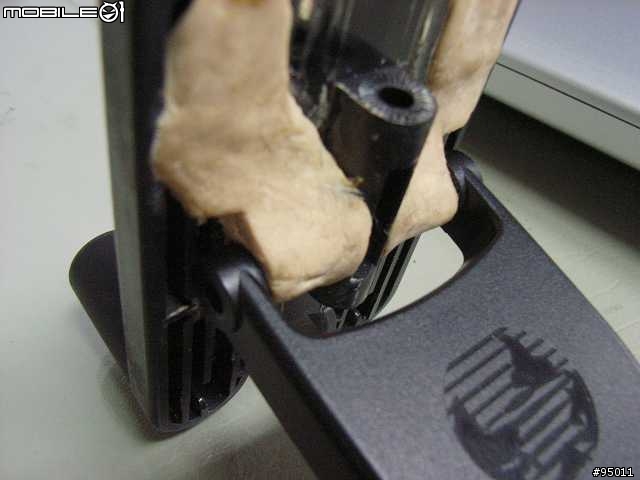

將車架底座跟車架結合..
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-e06db84d4953eb4928f12d7711822d15.jpg)

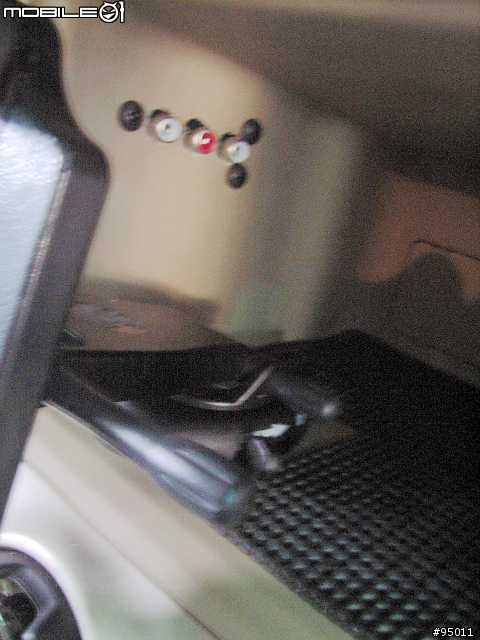

AV900延伸出來的AV IN
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-f00406d3a11dce0043acdf72f44a177f.jpg)

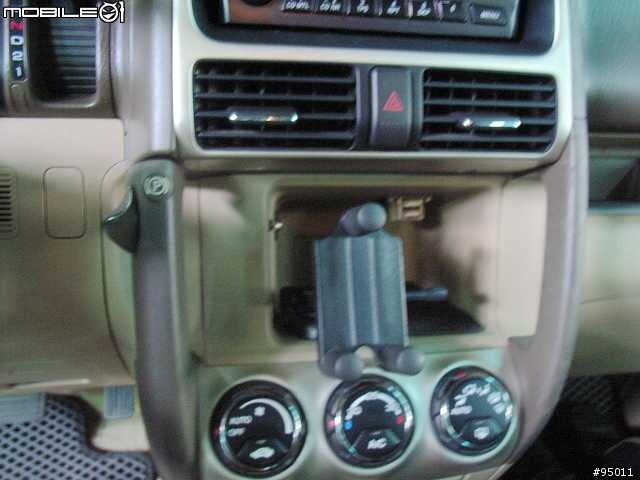

正面拍一張
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-767715e8c94401ec742fc4154e68c14e.jpg)

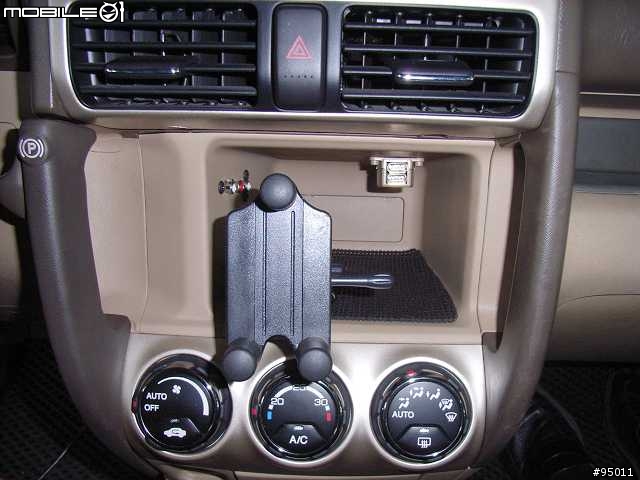

再補一張
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-58dc3c86e89081d2076c64ed2f8a786f.jpg)

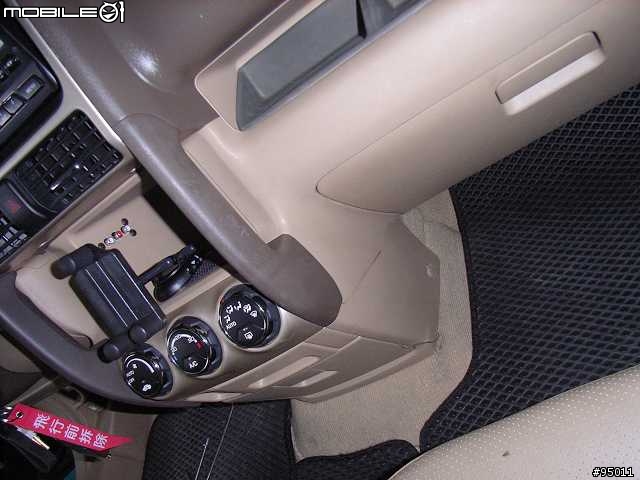

這張是說明用的..我的USB接頭可是可以當充電用的喔..接線的方式是從中央置物盒後方
沿著副駕駛座的中央內飾版向下拉出
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-375cac93b931c5e0212fb87852471657.jpg)

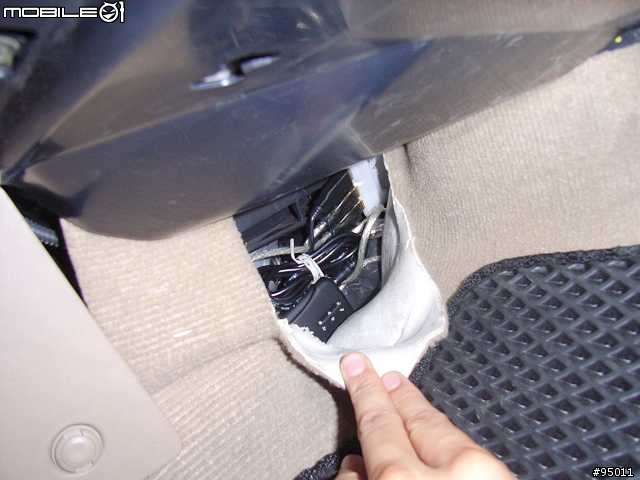

接著接一個車充轉USB之後再接一個USB HUB 一對四
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-121a73618c87984b7bc048afa68f4a16.jpg)

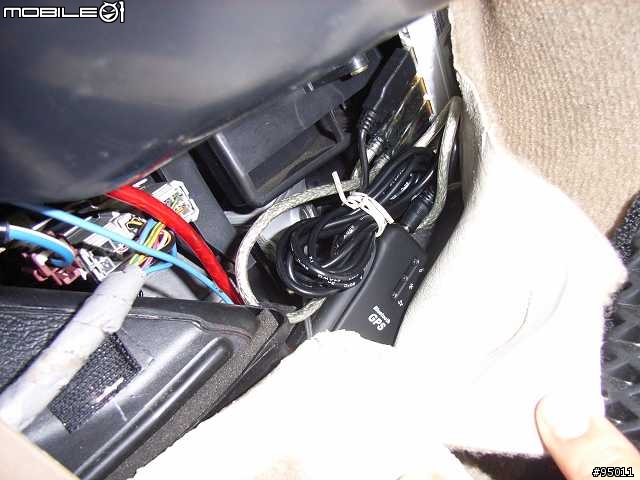

可以很清楚看到我的GPS藍牙接收器是哪一顆吧..^^可以自動感應開關的那顆啦^^
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-ba0d18dd9b92c283d5f72547c3934522.jpg)

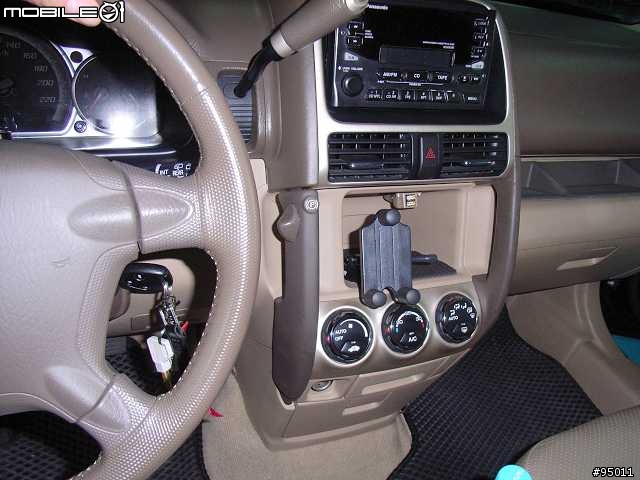

這是從駕駛座看過去的方向..眼尖的大大們一定會發現吧..我的音響主機..
沒錯..那是個防護罩..看起來就像一台舊的主機一樣..這樣就不怕被敲玻璃偷主機了
這是從一台已報廢的主機面板改裝的^^就跟真的一樣喔
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-82bacae1a14bb9bf9898f99173516115.jpg)
補上一張...這是我的運動工具喔..相信Mobile01上因該有很多前輩也是小白球
的熱號者吧^^
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-bffb0c3a5c0612291574299b745fee2e.jpg)
整個系統..都是自己處理的..
實在是很不喜歡看到一堆現在那裡..
這樣心情會變的很差..
再加上自己手邊有很多3C設備
用USB充電的東西真的很多
這樣改裝後
就對自己的GPS跟USB一次搞定
哈哈
DIY才是王道阿
下午補上的一些使用畫面

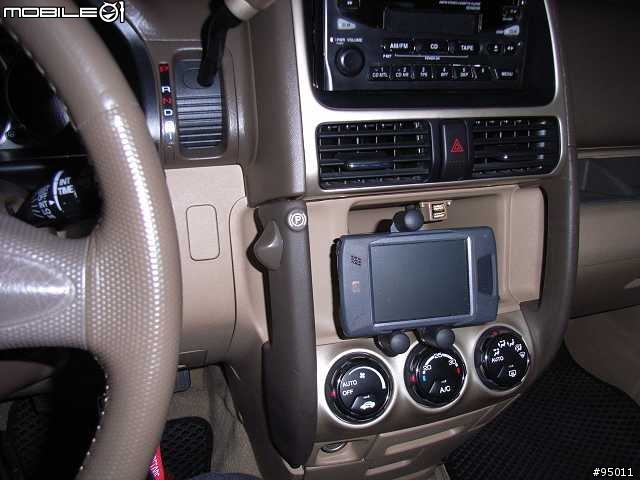

這是車架加上PDA的組合畫面
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-ed328e0a0452065cca5b59082bb6edca.jpg)
這個也是組合畫面
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-d42170c0986e82cc4950c29972d586b5.jpg)

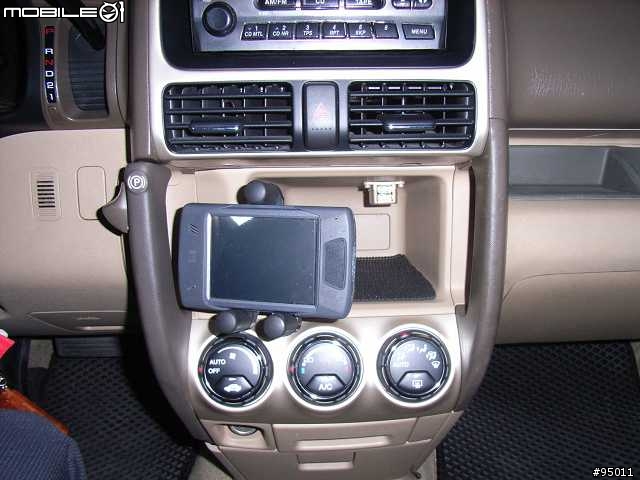

這張是中央看的畫面
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-7fc9f985a756f400517c842914bb7844.jpg)

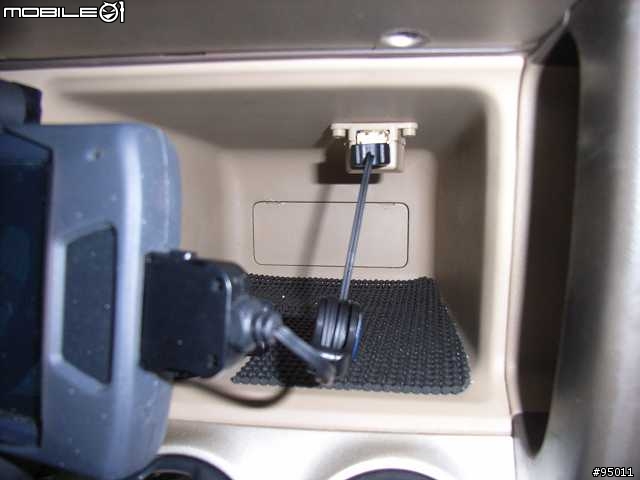

將PDA(4700)的電源線接上 USB接頭
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-3fafd9c4279c796c39b8c79b85909764.jpg)

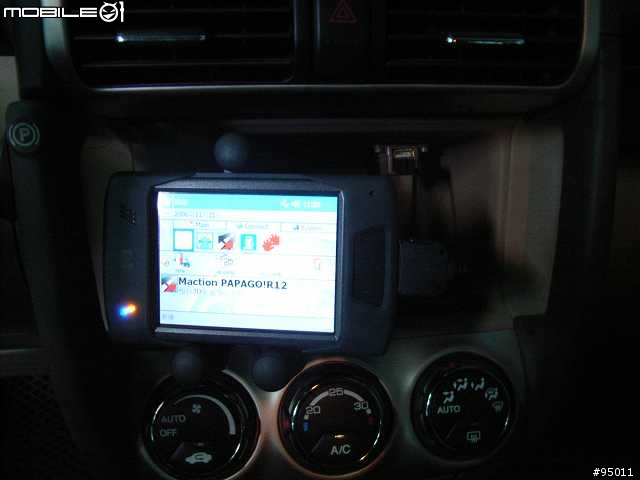

PDA開機..顯示可以充電喔^^
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-76e5b41b611c340891b23792f943bcf9.jpg)

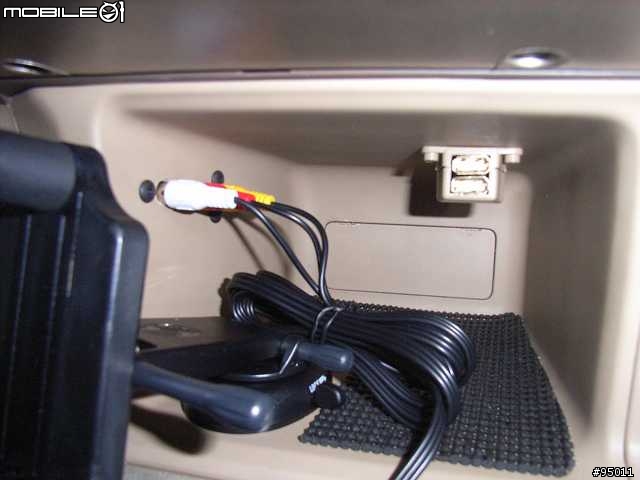

接下來使用外接 AV IN
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-2b544e8212089c46bfa72c253d713632.jpg)

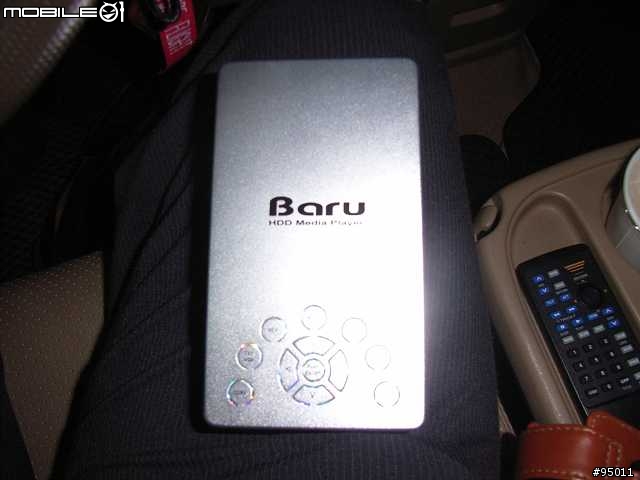

這是我在Y拍上購買的OGT隨身影音撥放機(內藏100G 2.5"硬碟喔)
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-59e43b8e0552f97fe20ea50873a96cb3.jpg)

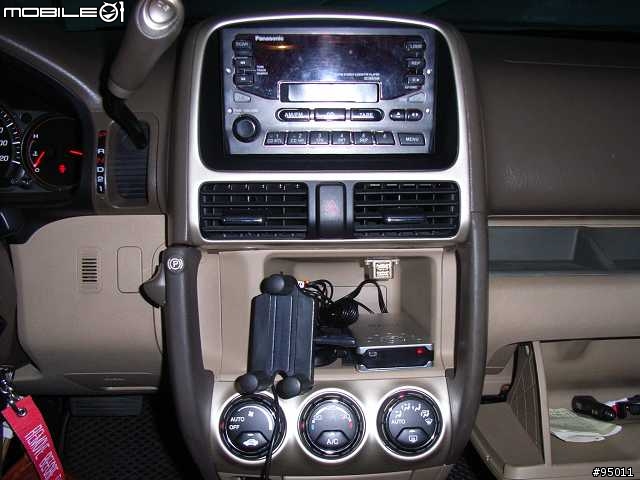

這張是我的音響假面板拆起前
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-43a46e4417e375e7a64b875c86a8e9a4.jpg)

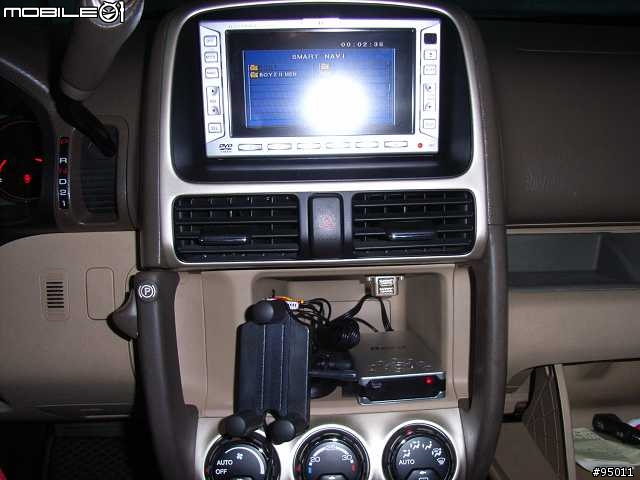

音響主機..復原 ^^
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-e5b3c1137a16b51be66c9008cf31901b.jpg)

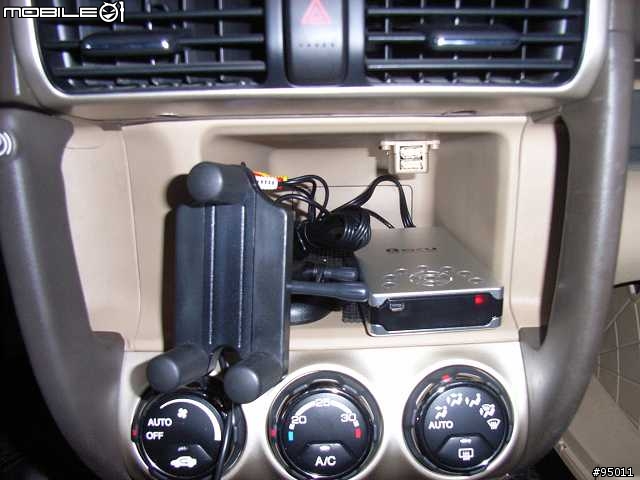

中央置物盒..好像有點亂..改天再來做比較短的AV線
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-48cd3421d4b56a8287ace5d6ce57c690.jpg)

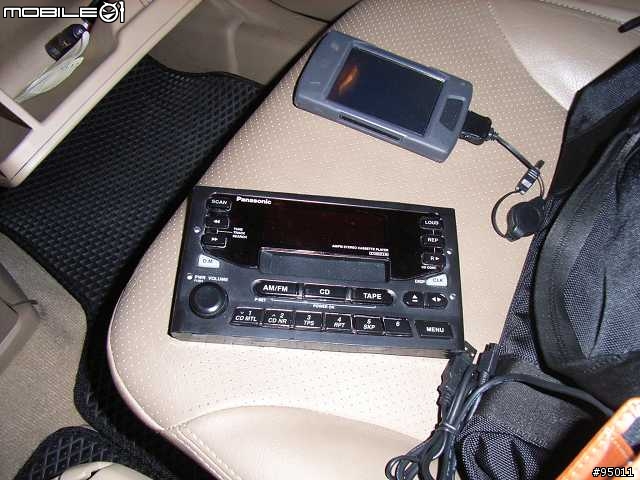

這是我的音響主機假面板^^...由報廢的2 DIN主機拆下來的做的
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-c699c715a9cc87d4c4b52ec62e1b5ee1.jpg)

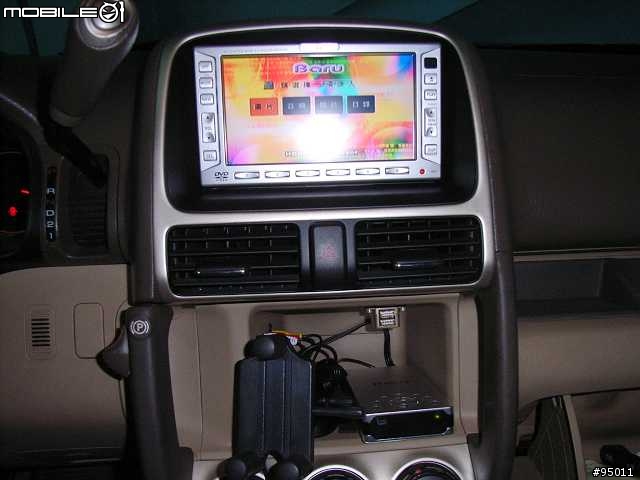

OGT隨身影音撥放機開機畫面
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-32c86f279adbe0cd203b738e11c8afa8.jpg)

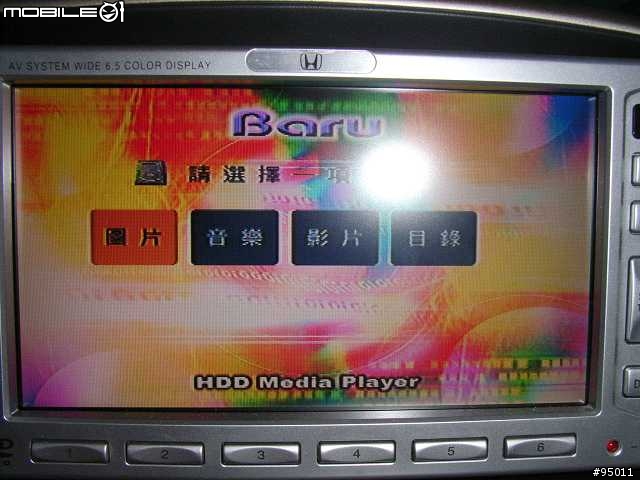

OGT隨身影音撥放機開機畫面
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-7a9685263a9f0d37ff605bc42b0d9e30.jpg)

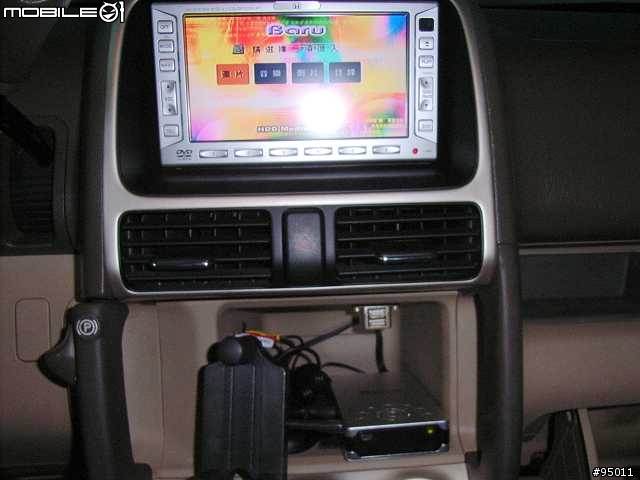

整個中央音響照
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-1c69a4783d3a6f45ef39480919fa9052.jpg)

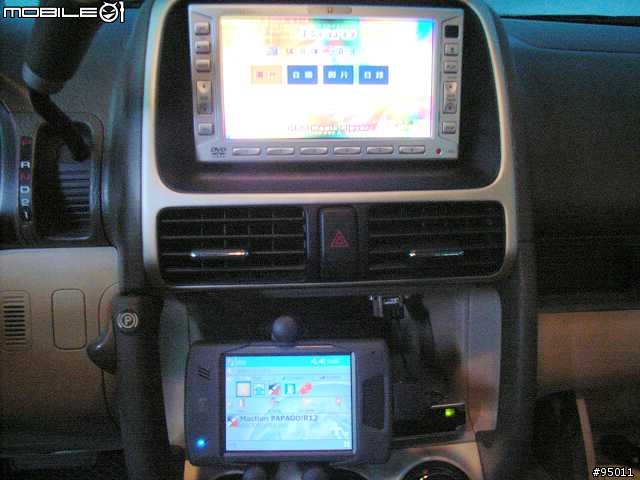

整個OGT隨身影音撥放機 跟 PDA 主機 火力全開..可以一邊看電影
一邊衛星導航..^^哈哈..
![[獻醜]我的CR-V的GPS佈線圖..提供大家做參考^^ (再補上一些使用圖)](http://attach.mobile01.com/attach/200611/mobile01-fce94a03332a5e5a351634805d3b1b82.jpg)
就如我所說的..人因夢想而偉大..
全民DIY吧!!!
