用這條車用點煙器的Y Cable來連接PDA及GPS訊號及電源.這條線買NT$450元

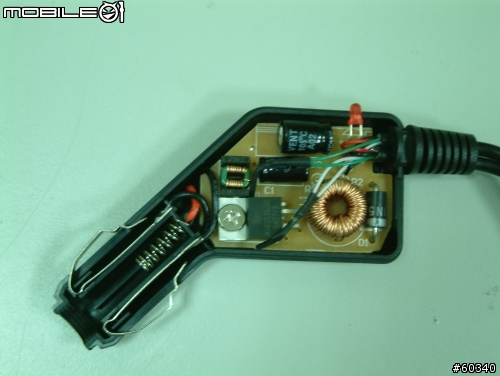

點煙器Y cable的內部零件

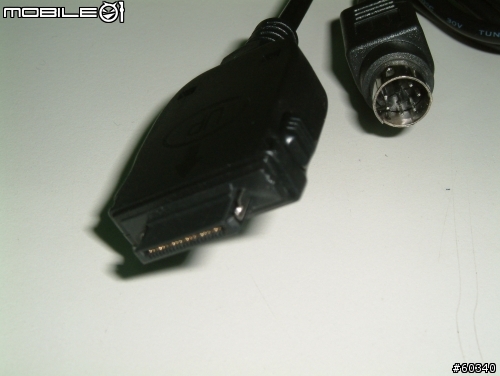

這是Y cable 另一邊提供給Xda2及GPS Mouse的接頭

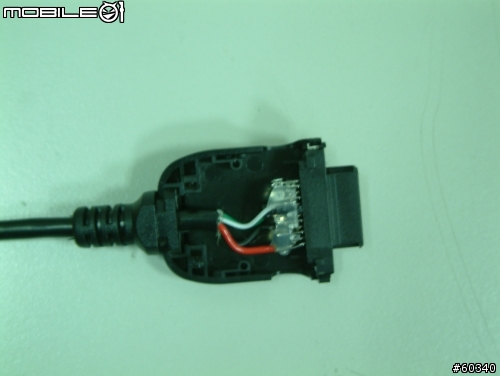

Xda2用的接頭, 內部的連接點, 這條線我也自製過, 所以個接點我有搜集到腳位資料.

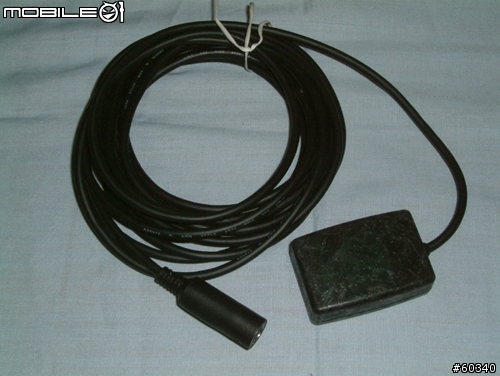

這是我裝在機車上的GPS Mouse, 跟制作車用GPS防盜器工廠收購來的.
晶片約是Sirf 2的等級, 在台北市的小巷子內有時會斷訊, 馬路上則正常, 定位約 3-5分鐘

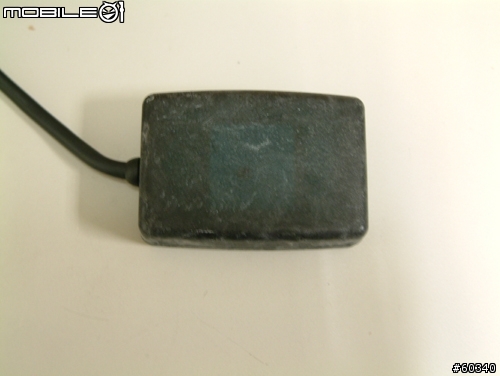

GPS Mouse的近照
我也拿了一組給我的汽車用, 收訊8顆衛星是在郊區, 市區最多只有6顆

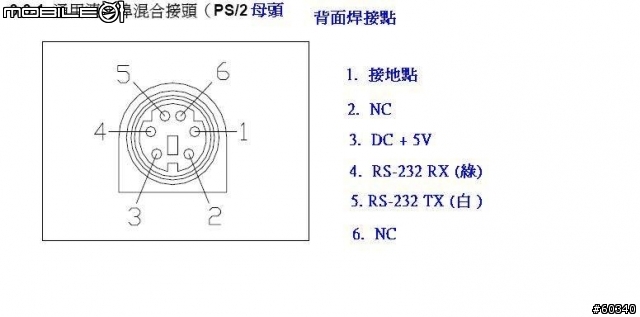

原本的接頭不是6pin的PS/2接頭, 我自行參照Holux的規格,改成PS/2接頭,1個接頭NT$25元.
把GPS Mouse藏在我的速克達的前面檔板內, 這樣從外面就看不到我有裝GPS了, 免的機車停在室外, 引起其他人不必要歹念.

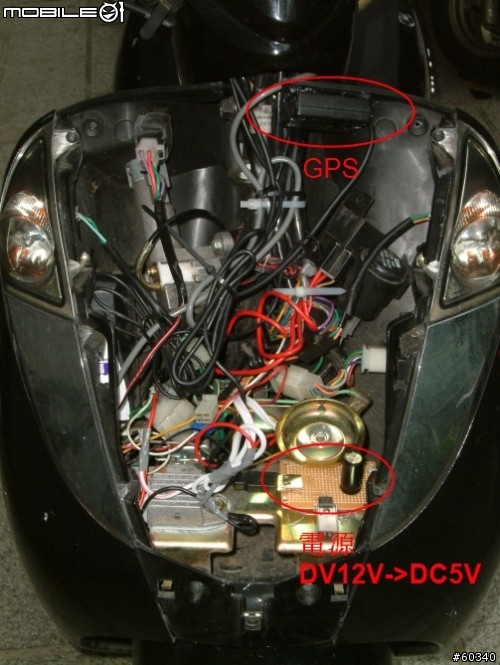

這是我的速克達拆開前檔板的樣子, 上面是內藏的GPS Mouse, 下面是我自制的DC 12V轉 DC 5V的穩壓器, DV 5V 1A 夠給PDA及GPS用了, 電源是接在電門ON的位置, 也就是一開啟機車電門就對PDA及GPS供電, 這樣就不需額外的電源開關了

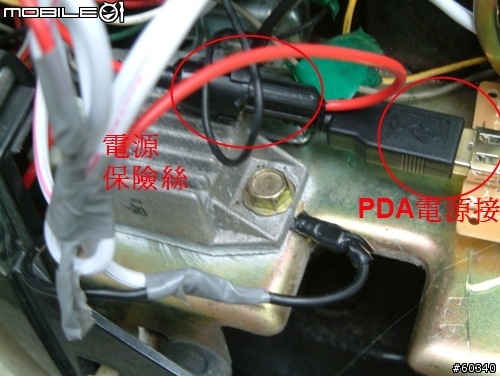

我還多裝了一個保險絲座, 必免過載或短路燒壞我的機車電源.

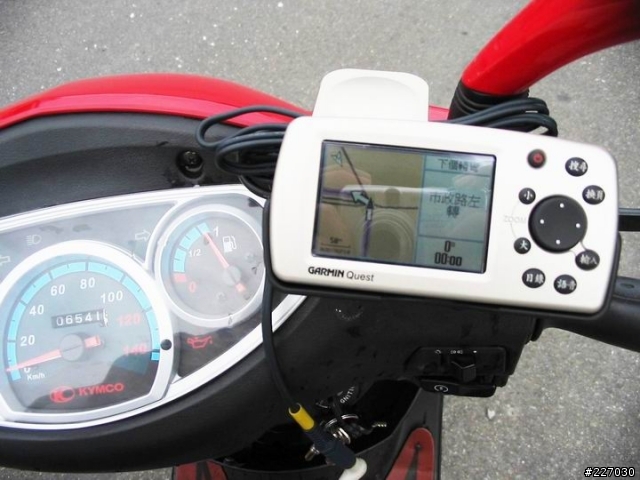

完工了, 開機測試OK.
