[WM5 教學 - 進階篇] 截取 Pocket PC 的使用畫面 (4)

明天下午要向客戶要介紹一下公司新開發給 PDA 用的線上庫存管理系統怎麼用，不過光是用說的不夠清楚，怎麼辦呢？當您需要製作簡報或文件的時候，您可以需要把 Pocket PC 的使用畫面抓下來，存成圖片，然後把圖片放到文件中。要用哪個擷圖軟體才適合，既方便又好用呢？

第一個要介紹的螢幕擷取軟體是 Screen Capture，這個軟體是 Resco Photo Viewer 的附屬小程式，它可以把截取的的圖片存成 PNG 格式，讓圖片不失真而且也不佔儲存空間，也能支援 VGA 解析度和橫向螢幕的抓圖；缺點是截取圖片不夠方便，不能設定抓圖的按鈕。您可以到以下網址下載 Photo Viewer：

• Resco Photo Viewer (包含擷圖軟體)
  http://www.resco.net/pocketpc/photoviewer/default.asp

安裝完成之後，會在開始 > 程式集中多了一個 Screen Capture 的程式。要擷取畫面的時候，就點選開始 > 程式集 > Screen Capture。 (之後會出現在最近開啟的清單中，方便快速開啟)接著，選擇要現在 (Now) 擷取或過 10 秒之後 (After 10s) 再擷取畫面。

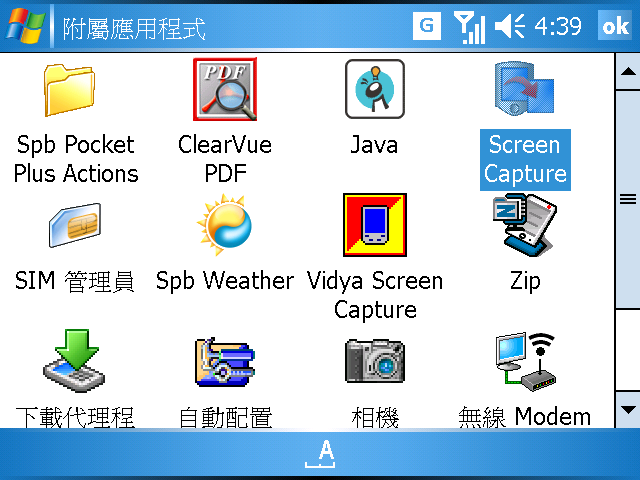

▲ 在開始 > 程式集中，開啟 Screen Capture 程式

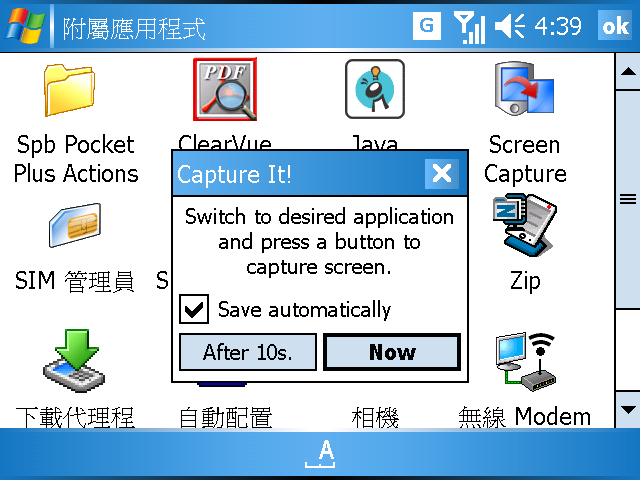

▲ 勾選是否自動儲存後，再選擇「10 秒後」或「現在擷取」的按鈕

假如您勾選了自動儲存 (Save Automatically)，圖片會自動的存在 Pocket PC 的 My Documents > Captures 資料夾中。如果您想要把圖片存在記憶卡中，那麼就不要勾選自動儲存，擷取畫面之後會問您要將圖片存放在何處。請您指定位置之後 點選 Save 繼續。

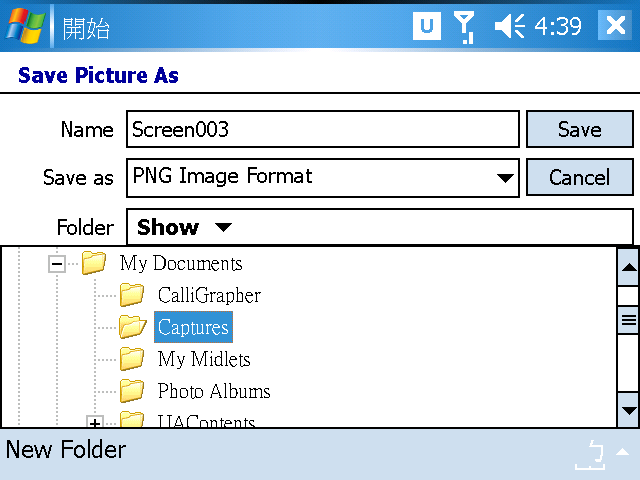

▲ 指定擷取圖片的存放處

存檔完成，會問您是否現在要看剛才擷取的圖片。

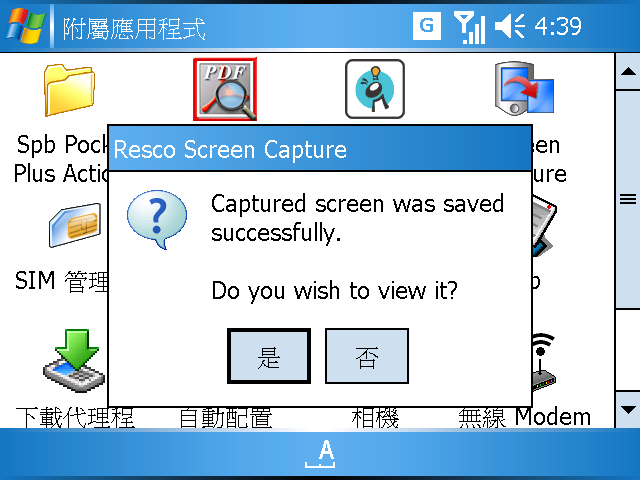

▲ 詢問您是否要現在檢視圖片

一般的情況下，圖片會存在在 Pocket PC 的 My Documents > Captures 中，每次和電腦連線時都會 將擷取的圖片同步到電腦中，您就可以直接從電腦取得這些圖片，相當方便，同時 PNG 格式的圖片佔用的空間也很少。不過，這程式抓少許的圖的時候 還應付的來，但是若要抓取很多圖片，或者是即時的抓圖就比較困難了。

Photo Viewer 用來抓取少許的圖片還能勝任，不過每次都要點好幾下才能完成抓圖，假如要製作一個軟體的使用說明，實在是非常浪費時間。如果您想要一次抓取很多圖片，那麼您可以考慮付費取得 Vidya Screen Capture 正式版，他可以按一個按鈕就抓圖，而且也不需要其他的點選動作，抓圖的同時也會有照相的聲音告訴您抓圖完成。另外，Vidya 也支援 VGA 和橫向螢幕的抓圖、設定圖片的儲存位置，和自動抓圖 (每隔 5 秒自動抓圖一次)，算是功能很齊全的抓圖軟體。雖然他不能存成 PNG 格式，但可以存成 BMP 或 JPEG 格式圖片，其中您還可以自訂 JPEG 的品質。

• Vidya Screen Capture
  http://www.vidyasmart.com/content/downmain.asp

安裝完成之後，會在開始 > 程式集中多了一個 Vidya Screen Capture 的程式項目，請不要把這個捷徑移到 (但可以複製) 別的地方或刪除，否則按鈕抓圖的功能會無法正在運作。(如果您不喜歡程式集中的這個圖示，您可以把這個捷徑設為隱藏檔案)

註：有關於設定隱藏檔案，請參閱 Pocket Plus 或 Resco Explorer 的章節。

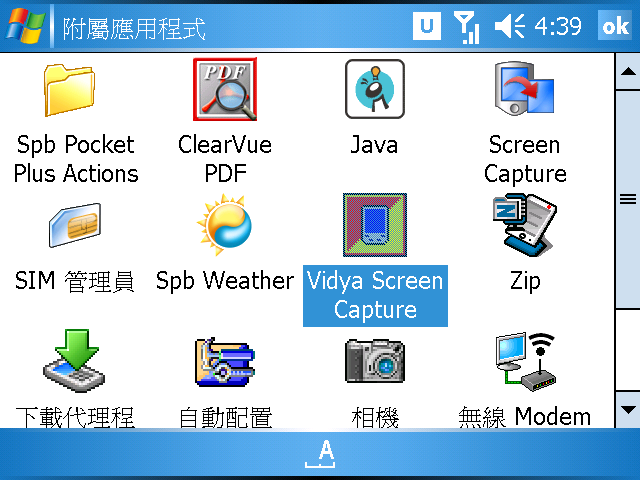

▲ 開啟程式集中的 Vidya Screen Capture

開啟 Vidya 之後來設定一下抓圖的按鈕。點選功能表的 Capture > Preference，出現設定畫面後，指定抓圖的按鈕，也就是 Capture button 的這個欄位 ─ 旁邊的圖示會對應到機器上的按鈕圖示。在圖例中把抓圖的按鈕指定給照相機鍵。

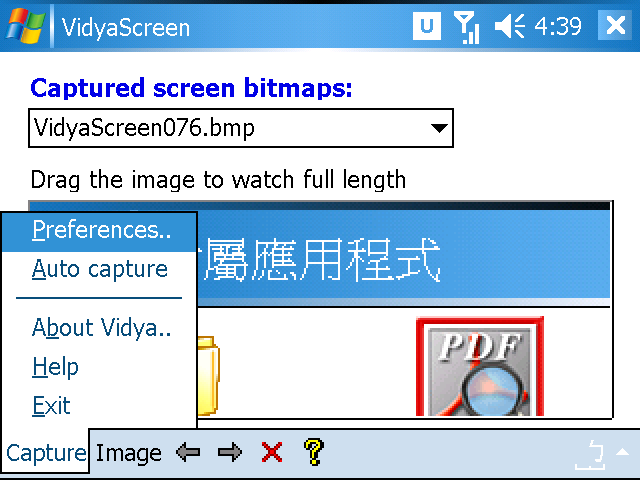

▲ 點選功能表中的 Capture > Preference

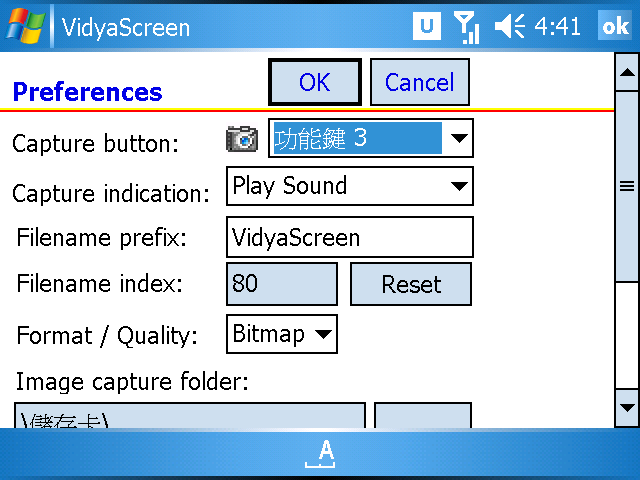

▲ 選擇要抓圖的按鈕

在下面的 Format / Quality 欄位中，您可以設定圖片存檔的格式與品質，有 BMP 或 JPG 兩種格式，BMP 格式完全不壓縮但是佔用空間相當大，而 JPG 佔用的空間較小，但是品質會因壓縮 比愈大而影響原本圖片的品質。接下來指定圖片的儲存位置，點選「...」按鈕，選擇圖片儲存的資料夾，例如指定為「\儲存卡」，這樣圖片就會存在記憶卡中。如果您的 Pocket PC 不是 VGA 解析度的螢幕，那麼請您勾選 Disable auto VGA in case of WM-SE。

再下面有一個 Auto Capture interval 這個欄位，他是指定如果啟動自動抓圖的話，那麼每 5 秒就要抓圖一次，假如您想要用自動抓圖功能，您可以調整這個欄位的數字。

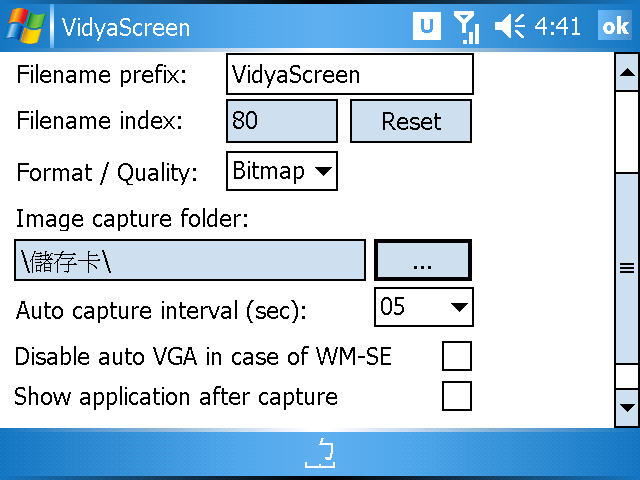

▲ 點選 ... 按鈕

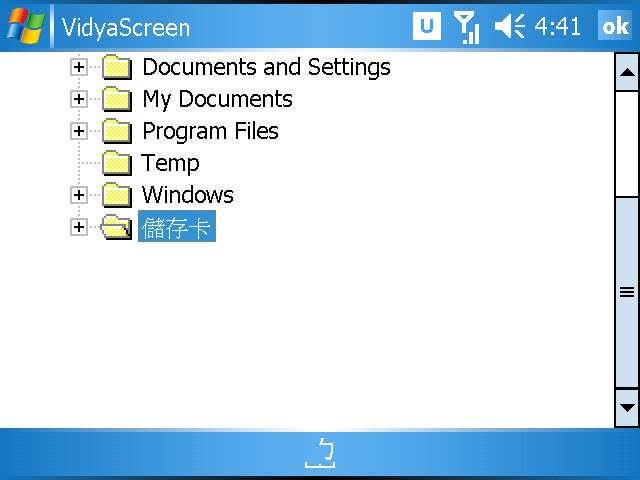

▲ 指定圖片的儲存位置 ，例如「儲存卡」

指定完成之後，點選 OK 按鈕完成設定，就可以按下剛才指定的按鈕 (圖例中指定了照相機鍵)，開始抓圖了。當按下按鈕之後，會發出快門的聲音 ，而圖片檔案都存在您剛才指定的位置，也就是記憶卡中。

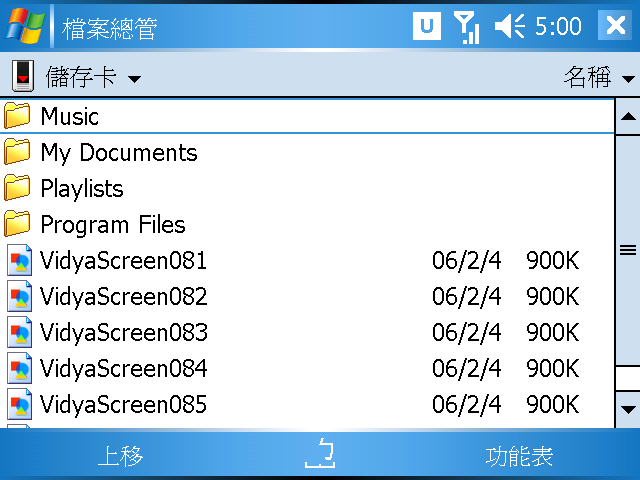

▲ 用檔案總管，尋找剛才圖片的存放位置

什麼？連按個按鈕都覺得懶嗎？Vidya Screen Capture 有自動抓圖的功能，點選功能表中的 Capture > Auto capture 來啟動自動抓圖，每隔 5 秒就會自動抓圖一次，而 5 秒是在剛才的設定畫面中指定的。

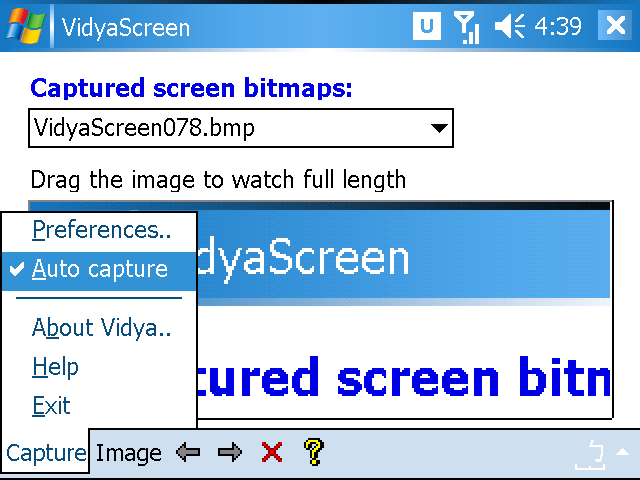

▲ 勾選 Capture > Auto capture，啟動自動抓圖功能

3. Remote Display Control

如果您想要做即時的 Pocket PC 操作示範，讓操作畫面即時的展示在投影幕上，該怎麼辦呢？這邊有一個好用的小工具，讓您可以在電腦上面顯示 Pocket PC 的操作畫面，也可以點滑鼠在電腦上操作 Pocket PC，同時這個軟體也是免費的。

• Remote Display Control for Pocket PC
  http://microsoft.com/technet/prodtechnol/wce/downloads/ppctoys.mspx#EGAA

在 Pocket PC 與電腦中都會同時安裝一份程式。安裝完成之後，先在電腦中開啟 Remote Display Control Host。

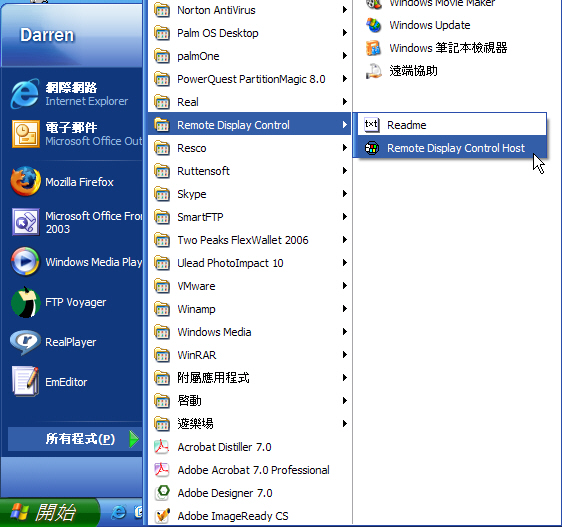

▲ 從電腦中開啟 Remote Display Control Host

接著請您用傳輸線或藍芽將 Pocket PC 與電腦連線。同樣的在 Pocket PC 的開始 > 程式集中，開啟 cerdisp 程式，按 OK 畫面繼續，然後再點選 Connect，Hostname 保留 PPP_USER 再點選 OK，就可以在電腦上看到 Pocket PC 的畫面了。這個時候，您可以在電腦中用截圖程式或 Alt + PrtScr 來擷取畫面，或用滑鼠直接點選操作 Pocket PC。

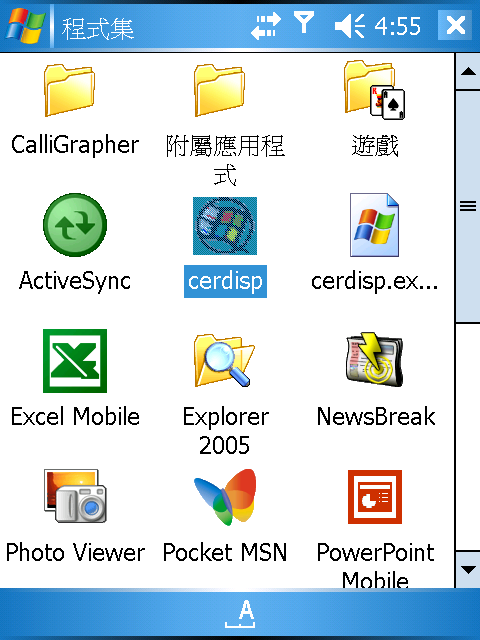

▲ 在開始 > 程式集中，開啟 cerdisp 程式

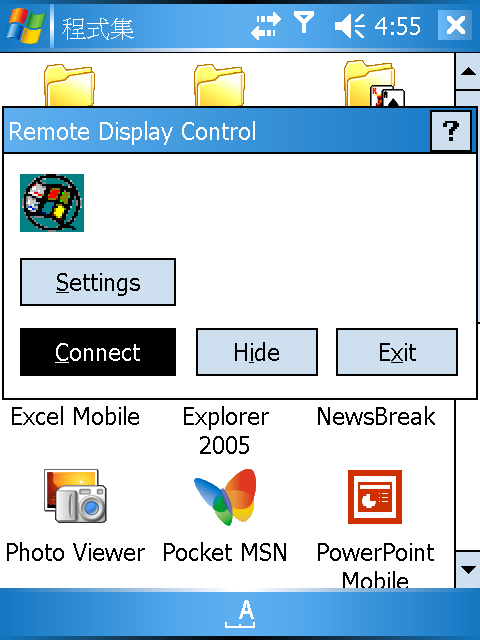

▲ 點選 OK 按鈕後，再點選 Connect 按紐

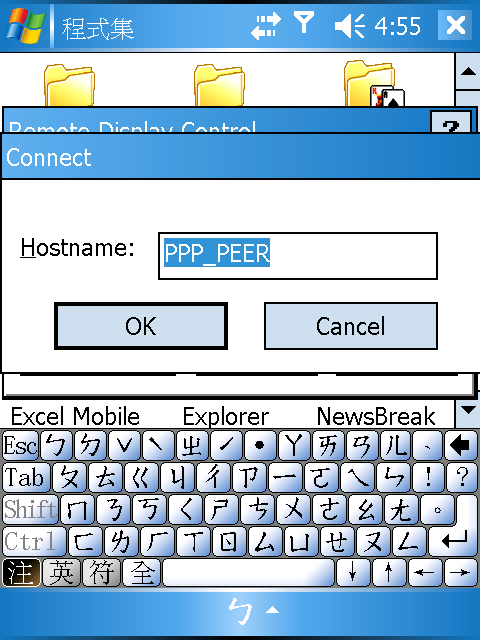

▲ 點選 OK 按鈕繼續

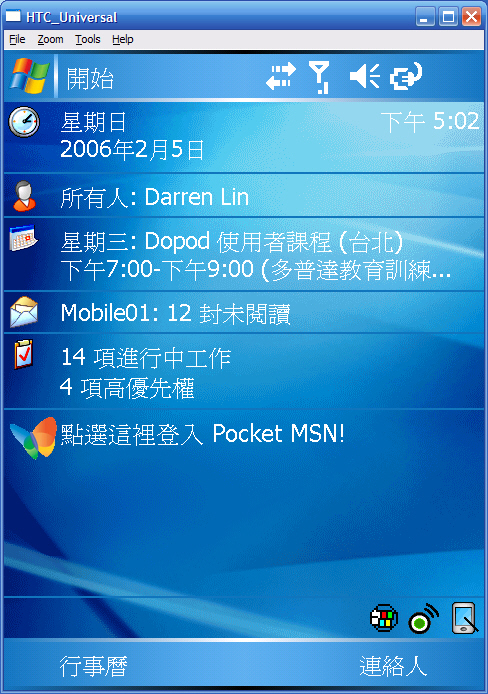

▲ Pocket PC 的畫面會顯示在電腦螢幕上

不過目前這個 Remote Display 程式沒有辦法支援橫螢幕，且需要一些技巧來讓程式支援 VGA。最後用完之後，點選 Today 畫面右下角的圖示，點選 Exit 按鈕來結束遠端顯示功能。

▲ 點選右下方的 Windows 圖示，再點選 Exit 按鈕結束

如果您覺得在電腦上的畫面顯示反應太慢了，您可以再點選 Connect 按鈕之前，先點選 Settings 按鈕，設定重新整理的間隔時間，時間愈小畫面更新的速度就愈快。

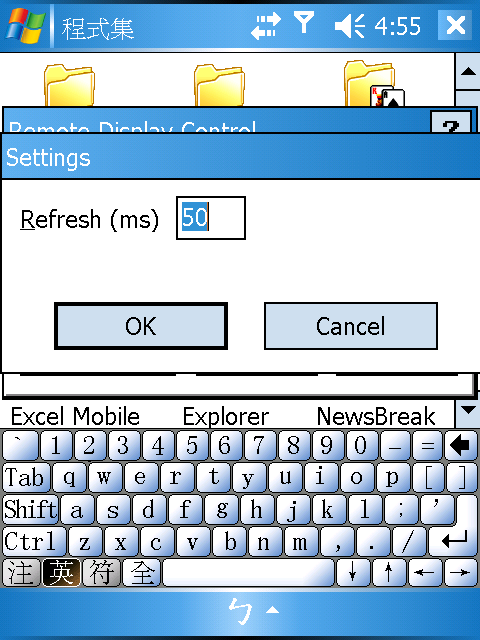

▲ 點選 Settings 按鈕之後，設定更新畫面速率

咦？為什麼我的 VGA 機器沒有辦法清楚的顯示在電腦的螢幕上呢？因為 Remote Display Control 原本是不支援 VGA 顯示的，需要另外一個程式 Tweak2K2.NET 的協助，讓 Remote Display 程式在電腦清楚的顯示 VGA 的 Pocket PC 畫面。這個 Tweak2K2.NET 提供了相當多的系統調整功能，但需要付費取得正式版。

• Tweak2K2.NET
  http://www.tweaks2k2.com/portal/

我們現在要將 cerdisp 這個程式，使用 Remote Display 的 Brute Force VGA 功能，讓它可以支援 VGA。在開始 > 程式集中開啟 Tweak2K2.NET 之後，選擇功能表中的 Tweaks > System Tweaks > VGA Brute Force 功能。

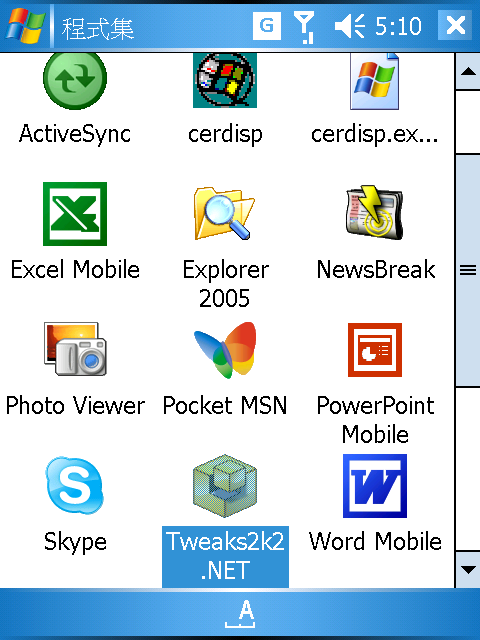

▲ 在開始 > 程式集中，開啟 Tweaks2k2.NET 程式

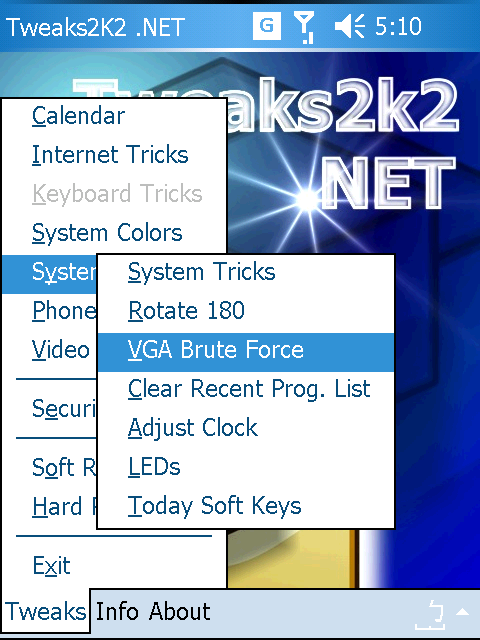

▲ 點選功能表中的 Tweaks > System Tweaks > VGA Brute Force

接著把剛才的 Remote Display 程式套用到 VGA Brute Force 功能中。首先先點選資料夾圖示，到 \Windows\「開始」功能表\程式集中，選擇 cerdisp.exe。(因為 Remote Display 的程式執行檔案直接放在「程式集」資料夾中)，再點選 Apply 按鈕來套用功能。

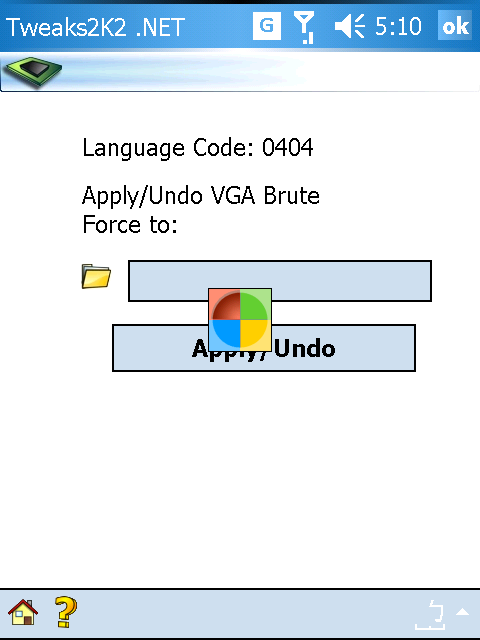

▲ 點選資料夾圖示

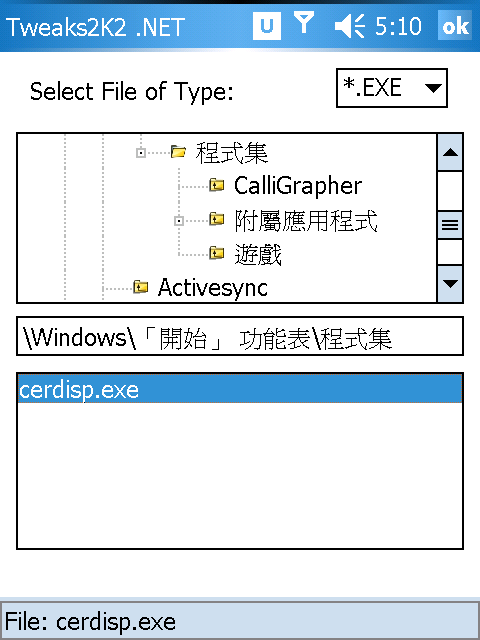

▲ 找到 \Windows\「開始」功能表\程式集

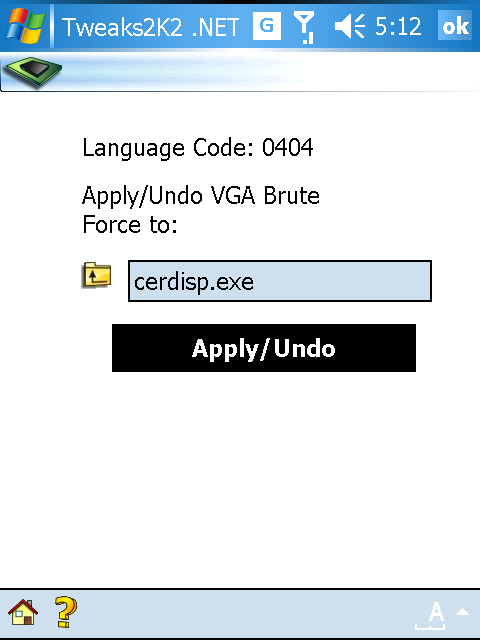

▲ 點選 Apply/Undo 按鈕

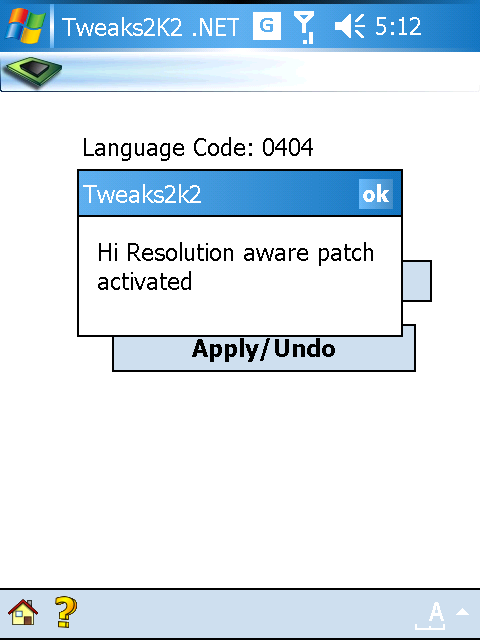

▲ 成功套用高解析度的感知的畫面

這樣一來，您就可以在電腦端清楚的看到了 VGA 畫面了。

註：除了透過 Tweak2K2 的 VGA Brute Force 功能之外，您也可以將將原來的執行檔案透過 ActiveSync 傳送到電腦中，透過電腦的 Resource Hacker，再加入一個 HiRes.res 的資源檔案，讓抓圖程式能夠以 VGA 方式顯示。有關於詳細的內容，請您參閱：

• Step-by-step HI_RES_Patch using freeware ResHacker (英文網頁)
  http://www.mobile01.com/topicdetail.php?f=61&t=47622
  http://discussion.brighthand.com/showthread.php?threadid=105793
• Resource Hacker
  http://www.angusj.com/resourcehacker/

最後介紹一些其他的畫面擷取與遠端控制程式。第一個介紹的是 CECapture，這個軟體可以免費取得，也可以指定對應的按鈕，但抓圖的步驟略嫌麻煩且不能指定位置，也不支援橫螢幕顯示。雖然他的本來程式不支援 VGA 解析度的抓圖，不過您可以用 Tweak2K2.NET 的 VGA Brute Force 功能讓他有抓圖的功能。

• CE Capture
  http://www.limelink.com/big5/cecapture/

另外一個遠端顯示與控制的程式是 Pocket Controller，他的功能比 Remote Display 來的多，提供方面的抓圖、影片錄製功能，是製作簡報或教育訓練的一套不錯的工具軟體，但價格稍微高了一些。

• Pocket Controller Professional
  http://www.soti.net/default.asp?Cmd=Products&SubCmd=PCPro
