剛好手邊有N95的拆機圖
看過幾位01的朋友拆機圖
我挑幾張比較重點的
來01分享摟

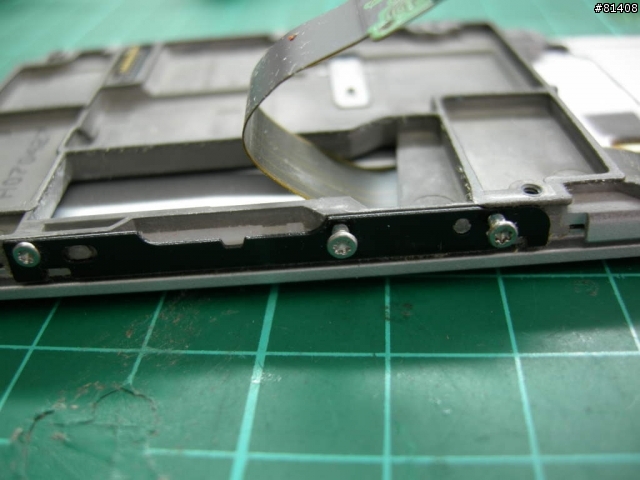

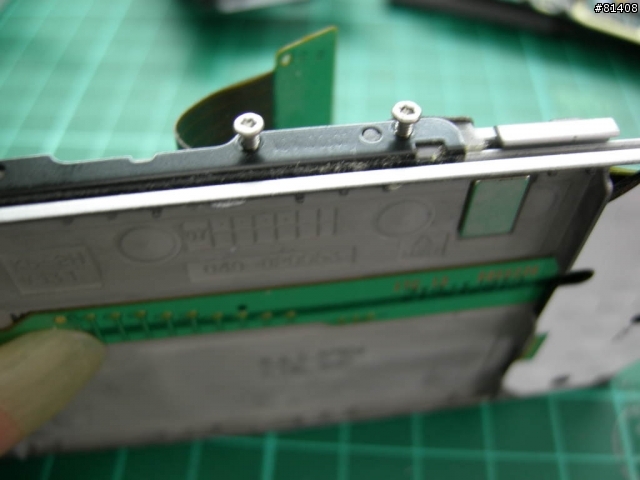

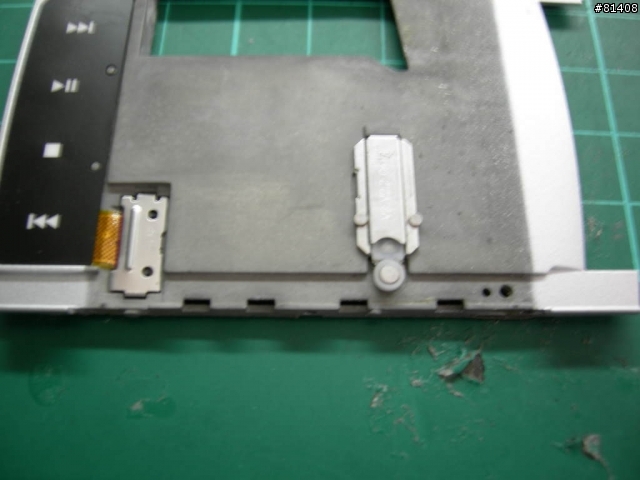

N95滑軌部份~有方向性喔^^

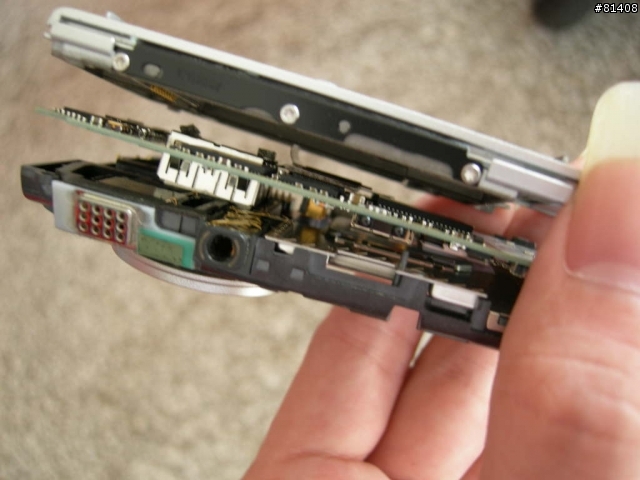

另一邊

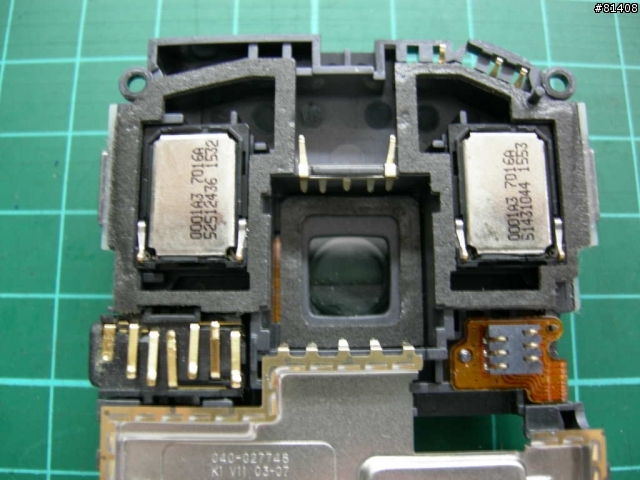

雙喇叭~NOKIA很多型號都是用這款喇叭~音量還不錯

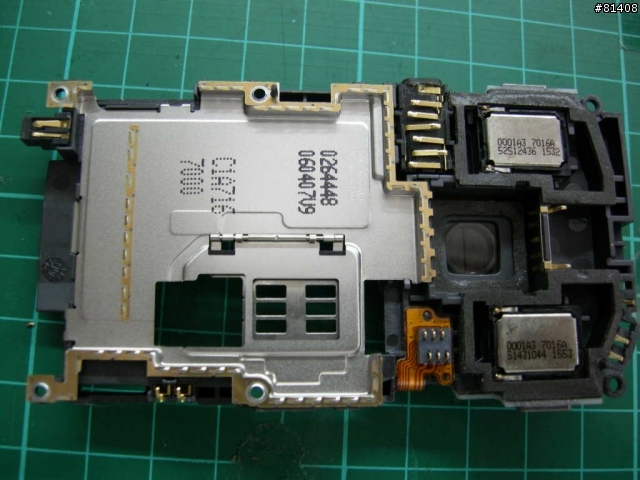

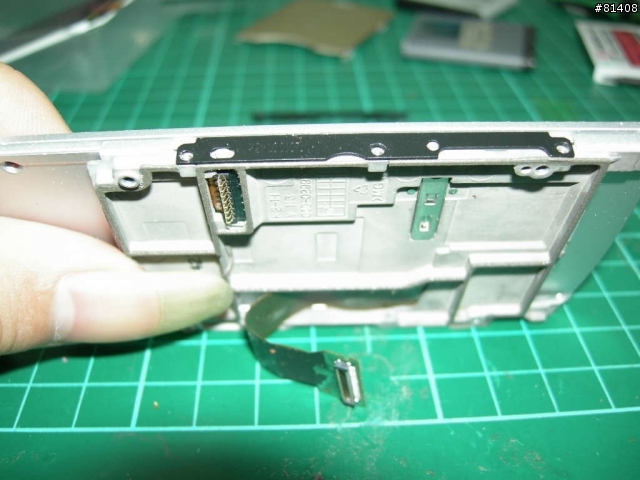

背面內側

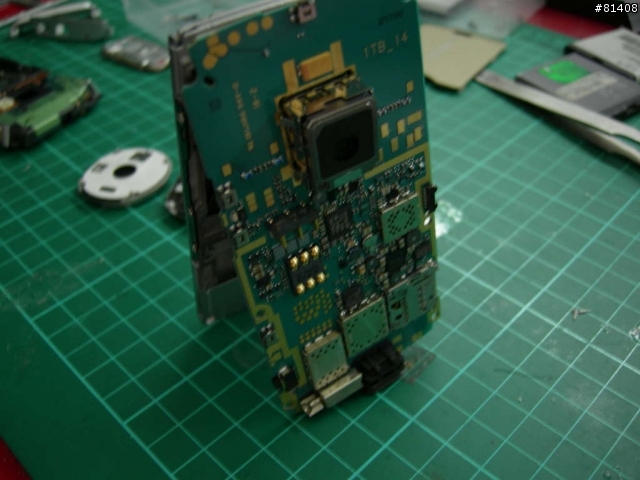

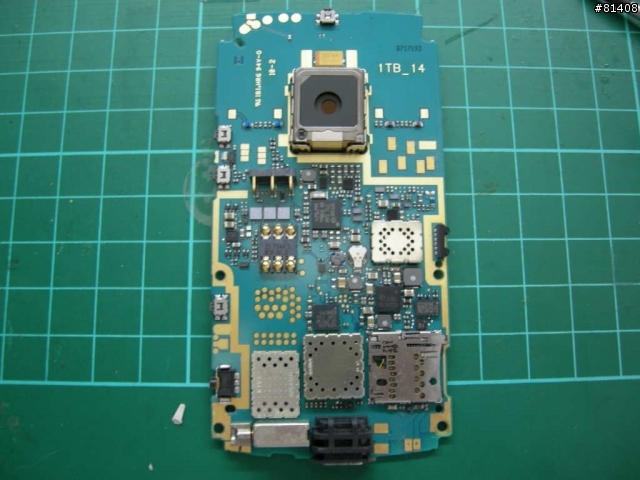

這個就是主機板~500萬畫素鏡頭

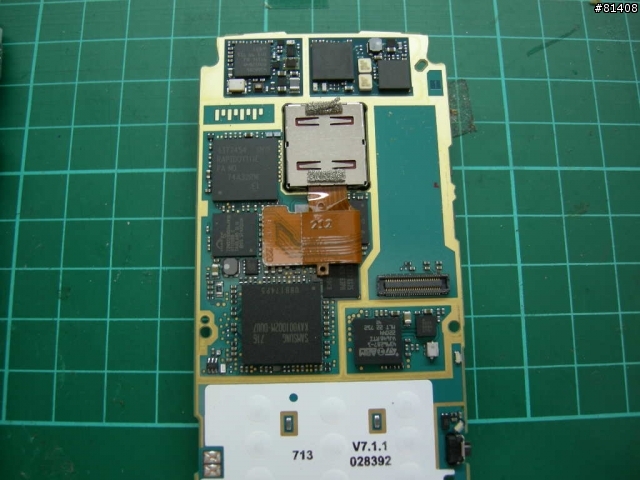

主機板正面照

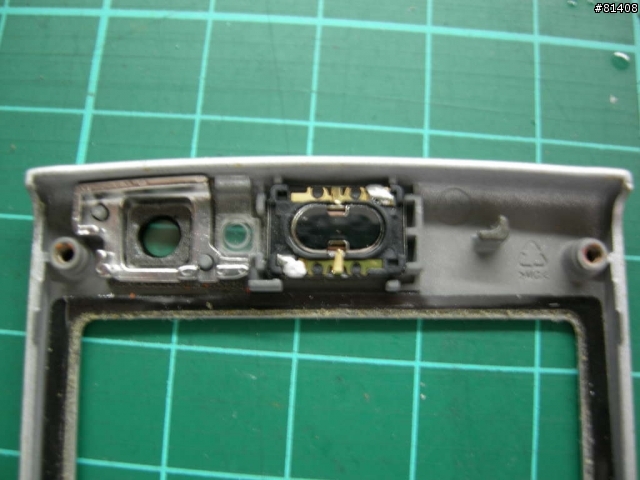

聽筒
上蓋內側的小鐵片~組裝時要閃過內側凸出的接合點~千萬別硬壓^^
滑軌的另一邊

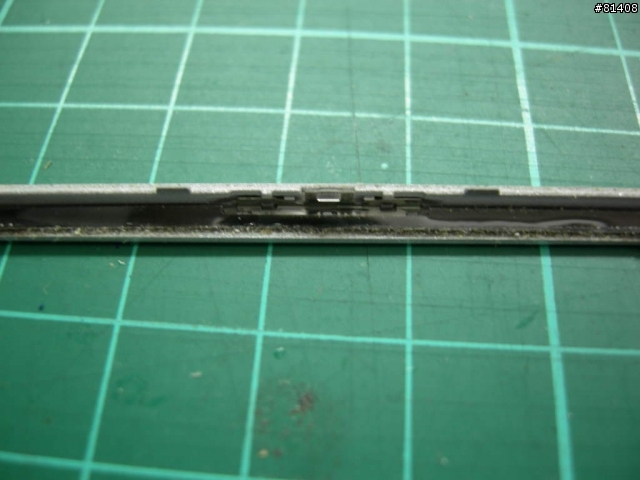

3個內凹就是~滑蓋固定的位置
靠這個固定住的

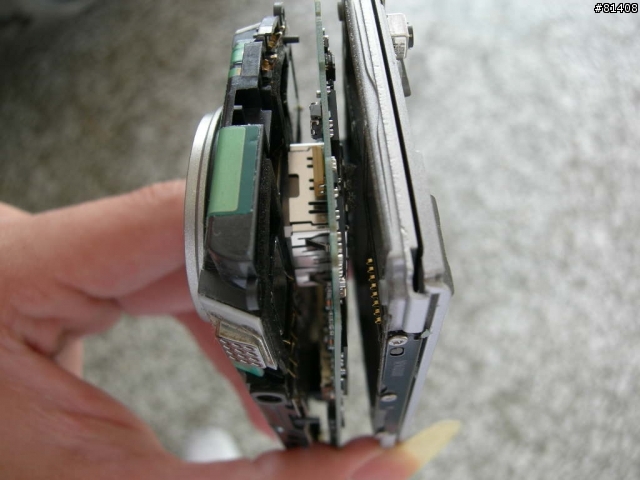

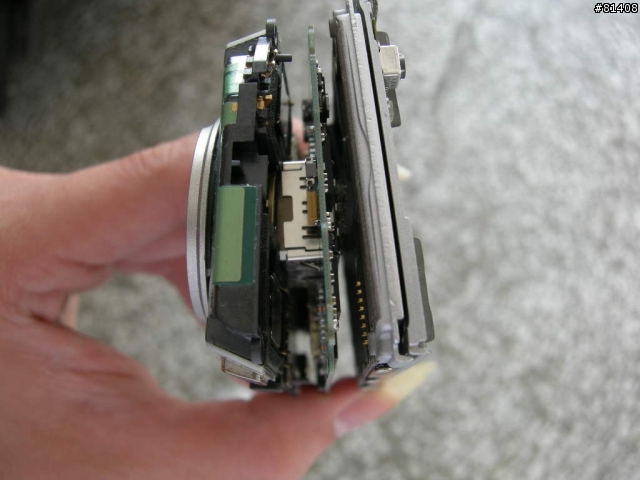

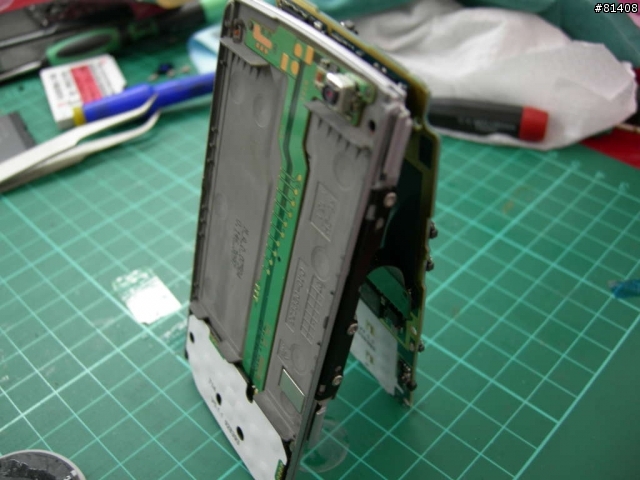

FPC與主機板組裝
FPC與主機板組裝
FPC與主機板組裝
組裝時~相機鏡頭輕輕的~壓進去
組裝時~相機鏡頭輕輕的~壓進去
組裝時~相機鏡頭輕輕的~壓進去

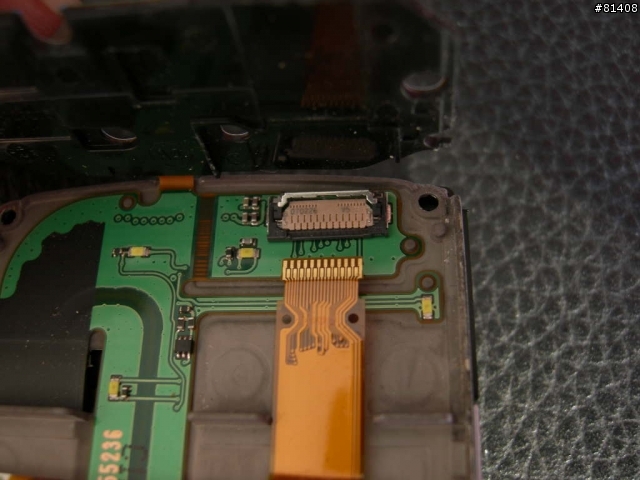

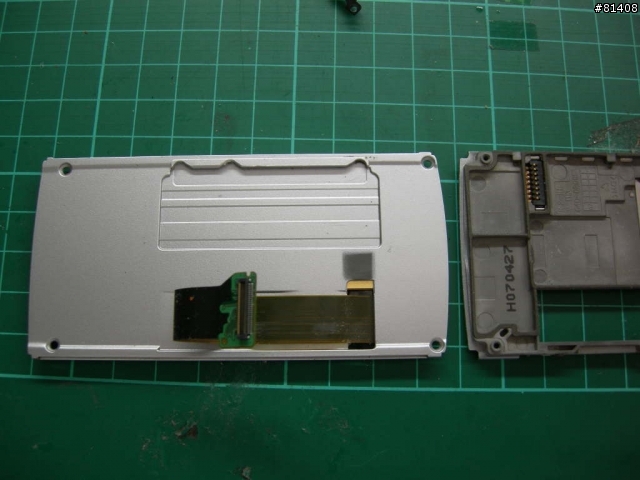

LCD FPC 第一次看過這樣的設計~類似卡夾式~這樣FPC可以夾的更緊~更牢固

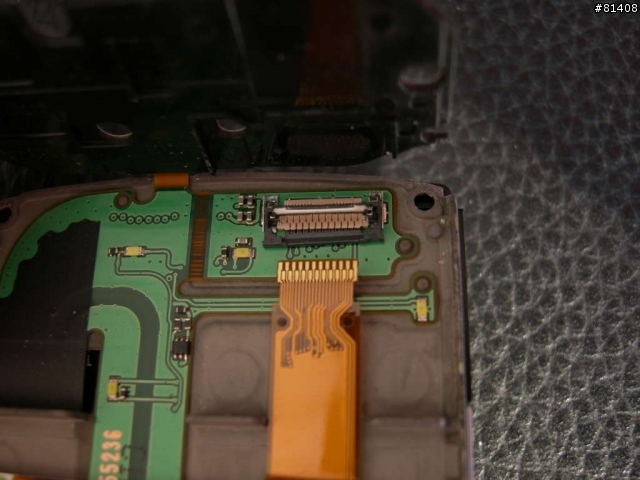

LCD FPC 第一次看過這樣的設計~類似卡夾式~這樣FPC可以夾的更緊~更牢固
LCD 組裝完成
過幾天來PO NOKIA 6500S拆機圖
