Nokia手機本身是否有穩壓或變壓的電路呢?

ivanf878
個人積分：24分
文章編號：4369997

24分

樓主

2007-12-14 20:52

閒來無事把手機旅充拿出來看了一下,發現與電池所標示的電壓不一樣
而且手上好幾個N牌原廠旅充輸出的電壓都不盡相同,可是卻都能對手機充電
而且可以充飽.這樣是是否代表N牌手機本身內部也有穩壓或是變壓的電路或是裝置
來適應不同的電壓輸入.

另外也發現一個問題,N牌的原廠旅充所標示的輸出電壓都低於測量出來的數值,
我不知道是不是我的測量方法有誤(將旅充插在牆壁上的插座,然後用電表直接測量另一端輸出的電壓)

以下是NOKIA原廠旅充所標示的輸出電壓及電流
ACP-7U 3.7v 350mA
ACP-12U 5.7v 800mA
AC-3U 5v 350mA

台製副廠旅充
NO-6111 4.5v~12.5v 700mA

有圖有真相
Nokia 2652原廠電池

ACP-7U

ACP-12U

AC-3U

台製副廠旅充

2007-12-14 20:52 發佈

文章關鍵字 Nokia 手機電路穩壓變壓

gp1288

gp1288
個人積分：494分
文章編號：4370269

494分

2樓

2007-12-14 21:31

你測量到的都是開路電壓,當負載一加上去電壓就掉下來了

另外充電器的電壓當然要比電池電壓來得高,不然就充不進去了

手機是否有內建穩壓?
留給專業的來吧,不過應該是有充電控制晶片
監控輸入電壓,電池的電壓/電流/溫度等

ivanf878

ivanf878
個人積分：24分
文章編號：4403938

24分

樓主

2007-12-18 21:31

謝謝大大的說明
讓我茅塞頓開
我明天下班就把那個台製的充電器
剝除部分電線,看看接上手機充電時的電流及電壓有多少

再次感謝大大

A-Mao

A-Mao
個人積分：8分
文章編號：4406507

8分

4樓

2007-12-19 1:29

這個問題我之前有問過 Nokia 原廠.....

用MAIL問..沒有下文.....

電話問...打死都說沒有問題.避重就輕..[不再多敘述]..

然後我還是在使用

至於樓上的大大說版主測量的是空載的......我認為這是不對喔

根據法規規定.[針對電壓電流部分.其他不詳述]..
POWER 在上面標示的電源..無論是滿載還是空載..
必須在標示的 +- 5%中喔....一般規格是定在5%

假如標示 +5V 500mV
不管你有沒有東西接上去..或是在消耗的東西是2.5W[POWER最大值]以下的情形下...
你用電表或是是波器應該只能量到電壓值應該為 +4.75V ~ +5.25V

只要超過或是有比較低...這是違反安規規定的....可以投訴罰錢的....

看哪個比較勇的去投訴一下

像這樣的情形....東西賣到歐洲只要抓到.....會賠錢的.........
如果有出事情...是因為東西已經 Over Spec. 賠到死喔 orz

因為..在下公司最近就是為了POWER的問題有賠過錢....

至於電池部分.....
以下只是猜測....不保證正確
手機中電池那邊有三個鐵片應該是 ++-
其中一個 + 是給手機供電
另一個+是接到旅充的....
電池內部有一組充電電路....還是穩壓電路吧..

ivanf878

ivanf878
個人積分：24分
文章編號：4422993

24分

樓主

2007-12-20 16:15

量過開路電壓(6.0V)跟充電時(4.33V)的電壓後,
手機雖然正確的充電,但也另外衍生一個問題

我自己用LM2675T-ADJ這顆穩壓IC做了一個降壓電路
這個降壓電路的輸出電壓可以調整的,
當我把電路的輸出接到手機上面後卻出現無法充電的提示
已經確認過進入手機的電壓值是正確的,但還是不能充電
用可變電阻改變輸出電壓依然無法被手機接受

我在想是不是輸出電壓的波型有問題呢?

請問哪位大大有比較好的建議或解答嗎

sfj

sfj
個人積分：16分
文章編號：4444288

16分

6樓

2007-12-22 23:44

我不是學電子電機的....
但是我有個問題...
大大所量測的開路電壓值通常都在6～7左右....
是否因為這個電壓而開啟充電程序...
並因為通路而使得電壓降低到4.多伏左右穩定充電...

gp1288

gp1288
個人積分：494分
文章編號：4444388

494分

7樓

2007-12-22 23:54

ivanf878 wrote:
用可變電阻改變輸出電壓依然無法被手機接受(恕刪)

參考下面圖中的接法,把Pin2&Pin3短路

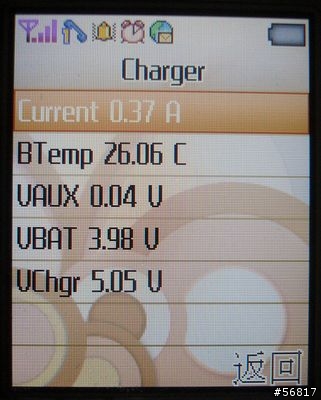

手機工程模式中的充電狀態

充電電流/電池溫度/????/電池電壓/外部電源電壓
哈哈...我的電壓還挺標準的,只差0.05V

ivanf878

ivanf878
個人積分：24分
文章編號：4464577

24分

樓主

2007-12-25 0:04

gp1288 wrote:

參考下面圖中的接法,把Pin2&Pin3短路(恕刪)

謝謝gp1288大大的指導

可是我是使用3.5mm的圓形接頭來對手機充電
就是NOKIA舊款的那種接頭

大大提供的方法應該是使用MINI USB接頭所提供的充電方式

我在大陸的討論區上面有看到NOKIA是使用脈衝式的充電方式
向孤狗大神拜見也遍尋不著脈衝式充電器的電路圖

不知網上有那位大大可以提供或教導脈衝式充電器的電路圖
構造及零件需求,讓小弟一解迷惑

eric95168

eric95168
個人積分：1分
文章編號：4465248

1分

9樓

2007-12-25 1:08

ivanf878 wrote:
謝謝gp1288大大...(恕刪)

請用"PWM"當供品來拜見孤狗大神
