對3C產品--尤其手機 非常的有興趣
喜歡的機子 一上市就馬上入手
但是手也很賤
拿過的每一支手機都被我分解過
本來只是要看電池
沒想到欲罷不能.....
應該不會有其他人跟我一樣無聊到去拆它
所以........大部分解開始
主角--N8黑魂版
讓我們來好好瞭解他吧
首先是電池蓋
把兩邊的螺絲卸掉
蓋子拿掉後
蓋子本體 接點看起來不知是什麼的天線
螺絲的接合處 有卡榫 要注意
電池蓋全圖 看的到接合處的卡榫

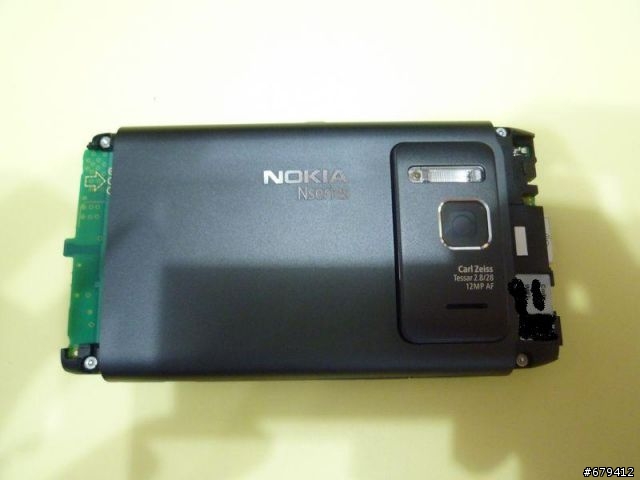

打開後的樣子
背面的卡榫 從左邊打開
打開的樣子
拿出電池 驗明正身
BL-4D沒錯
接著是上蓋
HDMI防塵蓋 真的很脆弱 我有裂一小縫
昨天去板橋維修站重灌時跟小姐反應
維修師還出來跟我確認
本來說要個案處理 要等10天
吃個飯回來拿 就換好了
說剛好有料件
服務還不錯 可能是我運氣好
剛換好的防塵蓋

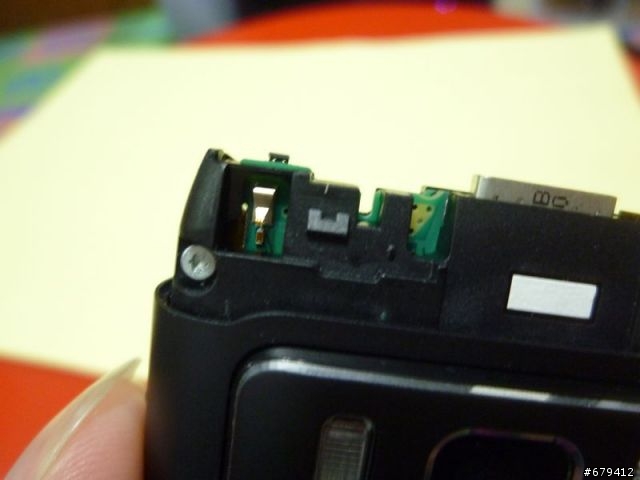

就是這個螺絲
將它卸下
上蓋有卡榫卡著不好拿
還好上蓋蠻有彈性
在這裡耗了不少時間
終於拔下的上蓋
就是這個卡榫
另外一邊
卡榫就是卡住這裡
接著取下天線 原本是用夾的固定著
天線本體
接點與卡榫
接著
取下AMOLED面板
先把角落四顆螺絲卸下
然後
從機頂位置
沿邊邊把面板小心拔起
空隙中間有卡榫 要注意
底部排線的樣子
終於拿起來 萬一破了就完蛋
背面
排線 接頭
固定螢幕的雙面膠 很不起眼
邊條中間的卡榫
1200萬畫素心臟的屁股
然後卸下中板的螺絲
一
二
三
後面就沒有螺絲了
中板拿開後
脫光光的N8
機板直接拿就起來了
脫光光的正面
N8的靈魂
鏡頭蓋有一條弧線
是快門
跟一塊錢比一比
比N95的鏡頭還大
難怪那麼強

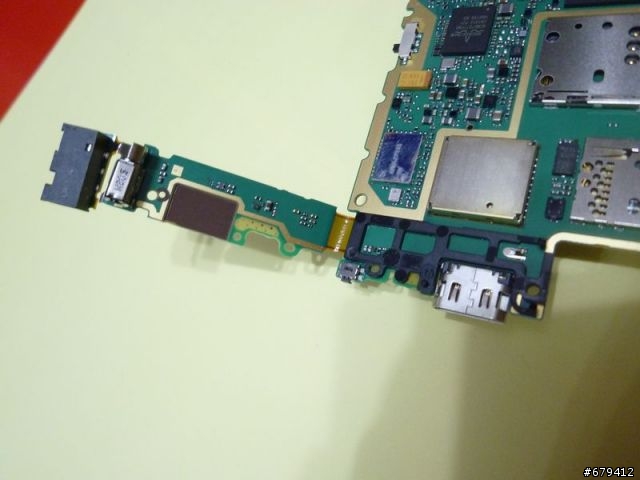

HDMI 震動馬達 3.5MM耳機孔
Micro USB頭

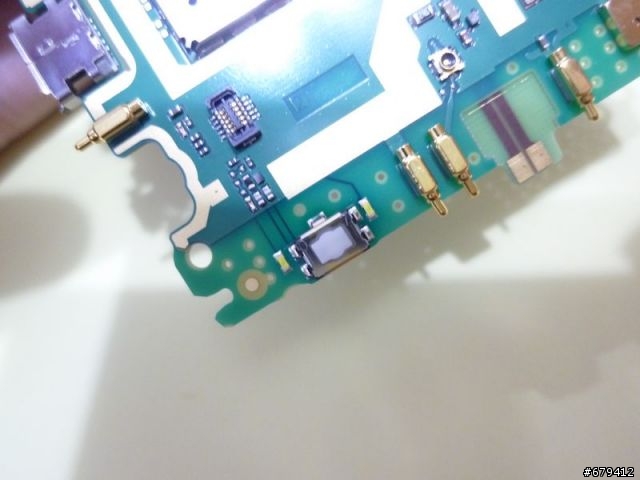

功能表按鍵
按鍵鎖
連接氙氣閃光燈的
強大的HDMI再一張
這裡看的出來
有另外接個小版
卡榫的地方
打開後的樣子
最後是N8質感100的外殼
裡面的樣子

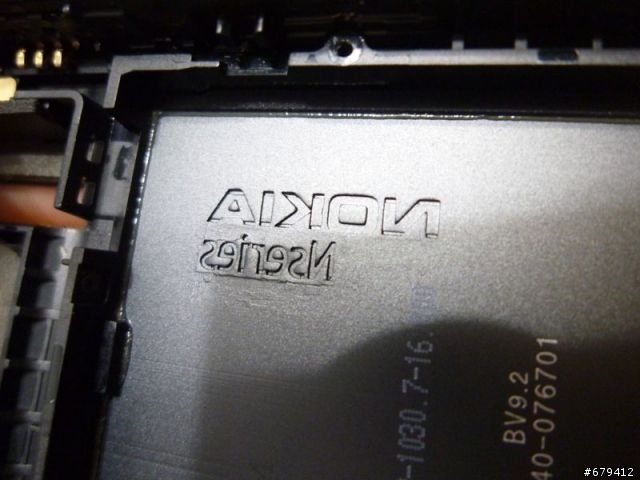

NOKIA字樣的背面
喇叭 跟N95&8800皮革版的一樣 好樣很多都共用
氙氣閃光燈
細部
背面
最後要說的是這裡
中間這個螺帽(?)是會掉的
兩邊都有
沒用好就不能鎖上電池蓋
之前看國外拆解沒介紹到
落落長
完
