[悠遊ICash最新改版之超薄化]讓5800XM、N900更多功能，整合悠遊ICash!

--------------------2011/12/29更新---------------------------
最近為了幫女王想生日禮物想破頭了!!
光是她要的長統靴停賣找不到賣家就夠煩人的~~~只好再想想還可以送甚麼!!
突然想到我之前有送她一個我自己做的硬幣版Icash悠遊卡
用不到兩個禮拜就搞丟了~~~
所以就動手又買了一張Icash悠遊卡來拆晶片
(迷之音:網路上一大堆人在賣現成的還不買，找自己麻煩!)

這個拆晶片的過程就省略了~~
拆完晶片才想到~對齁!!忘記去買塑膠幣了!!
沒塑膠幣阿是要怎麼改~~~
就在東翻西找的過程中出現了一道曙光!!
漿漿~~~就是它!!


看得出來它是誰嗎?
"花博卡"
沒錯!就是它!!(迷之音:他哪能改啊!!你騙肖A~~)
怎麼會選中他勒?????
其實我也不知道!!
只是突然找到他就覺得它應該可以拿來改!!

沒有拉~~~是因為~~我觀察了一下他!
似乎~它的線圈跟常見的悠遊卡或是Icash不同!是長形的!!
所以就打算拆來看看了!!!
沒拆沒事!!一拆驚為天人!!


看得出來嗎?真的是長形的扁扁線圈!!
不過~~意外發現我的卡是有靈魂的!!!


看清楚了嗎?有一隻蟲蟲被夾在裡面!!!

怎麼拆它拆得如此完整漂亮!?
一開始我是動了美工刀，直接從邊邊以剖半的方式削開!
也就是說，我從那1MM的厚度切開成0.5MM
削開一角後用手撕~~感覺這不大象硬塑膠的感覺~~
我就想到用吹風機來加熱應該可以直接撕開!果然不出我所料!!
乾乾淨淨!!
不過這一層上面的洞洞告訴我還有一層!!!
依樣畫葫蘆!
再削開一角，再施以吹風機攻勢!
刷~~~~~主角現身啦!!


真的是太酷了!薄薄的一片!幾乎忘記它的存在!
拆開才知道，沒想到花博卡的晶片居然可以這樣的小!!
還好!!Icash沒有這樣搞!!不然我就沒得DIY了!!
下圖中這個方框缺角處突起的小點點就是晶片啦!


晶片的真面目!!小到不行的小!!


不用管他!!反正已經用過了!!(沒用過好像也沒用了吼!!哈!!)
然後就是再一次的吹風機攻勢!!把這一片薄膜天線撕下來~~

接下來~~就是克服這個薄片天線的焊接問題!!
由於薄膜天線本身是塑膠薄片上鍍金屬薄膜，所以跟以往的IC版不同，
因為無法用焊的!!我東想西想~~到底有甚麼東西可以跟它接上!!

結果~又一個不小心被我在拆開的手機裡發現~~~""銅箔貼片!!""


就你啦!!!
立刻剪了兩條貼片貼在晶片兩旁~~
然後就接上天線!!
再利用膠帶封死!!避免接觸到金屬產生短路現象!!

這樣就大功告成啦!!!
實際去7-11測試!真的可以用!!(廢話!!不能用幹嘛分享!!)

這張超薄感應片只有0.多MM，晶片本身的厚度也不到1MM
所以說~~真的有夠薄的了!!
至於長寬呢?
長度大約是7.5cm(天線邊到天線邊)


寬度是2.5cm(天線邊到天線邊)


至於要怎麼應用哩??我還在思考!!沒意外是網購一片防磁貼
再幫女王貼在她的手機裡面吧!!
報告完畢!!!
心動了嗎~~~~快去蒐集花博卡吧!!!XD

--------------------2011/04/05更新---------------------------

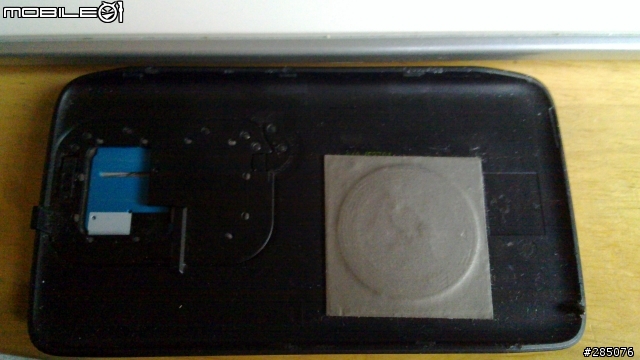

撕下來貼在N900的背蓋內!



--------------------原發文文章內容---------------------------
這~~算是炫耀文吧!

不過還是可以分享一下~~~
就是經過一番努力總算成功把悠遊卡放進去5800XM的肚子裡了!

我的做法是大家普遍使用的方式

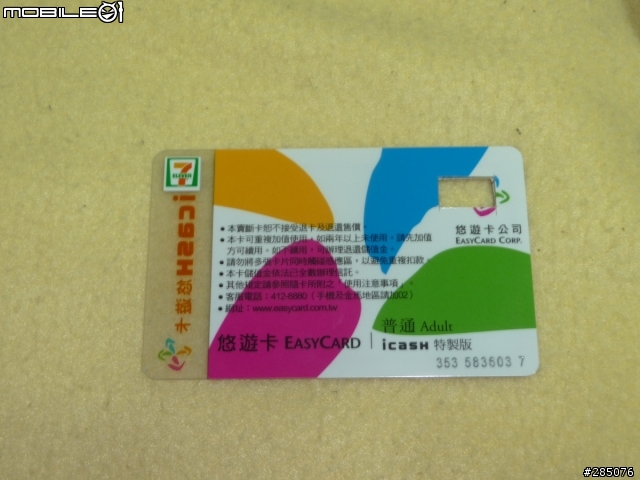

第一、將"賽悶你來聞"的"悠遊哀擠(台)許"上的晶片取下

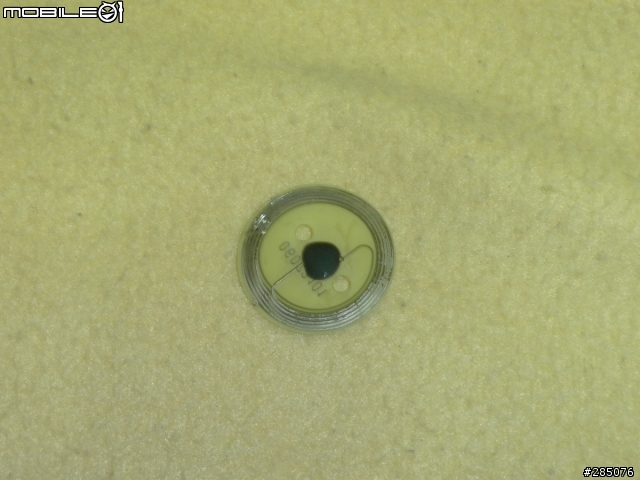

第二、把一枚單程的捷運塑膠幣分解，取出其感應線圈

中間黑黑的那一坨就是單程感應晶片的家!

第三、將步驟二的中央晶片卸除(請小心卸除，我是用坳的拉，沿著邊邊慢慢坳就可以取下了!)

因為~~整個電路板其實超薄的!!不過請大家還是小小力的慢慢坳~~別弄壞外圈的感應線圈了!

第四、把步驟一的晶片焊在步驟三的感應線圈上即可。

因為~~我沒有邊做邊拍~~所以沒有完整的步驟照片

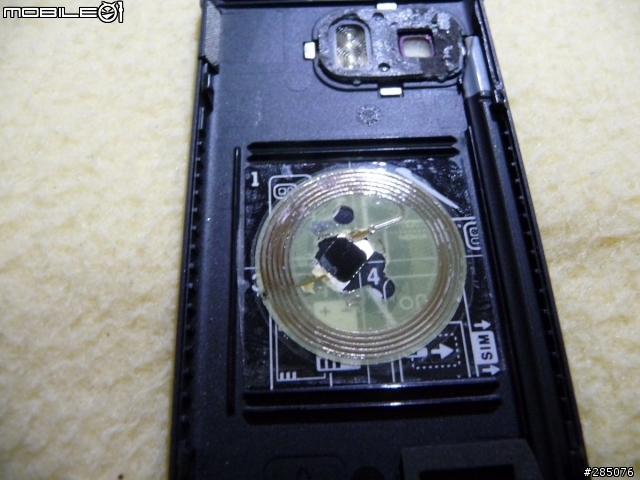

這張是我已經焊好而且用膠帶貼在我的手機被蓋上了!

第五、要去威X電信的直營店買"電池防磁貼"，小小的一片~~150元旦是非常好用!!

右邊那張就是電池防磁貼(今天買的!真的只有直營店有~~不過我去買的那間只剩兩片!當然~一片被我買走啦!)

第六、取下5800的背蓋，把步驟四合體完成的晶片放上去，再把"電池防磁貼"貼上就完成啦!!

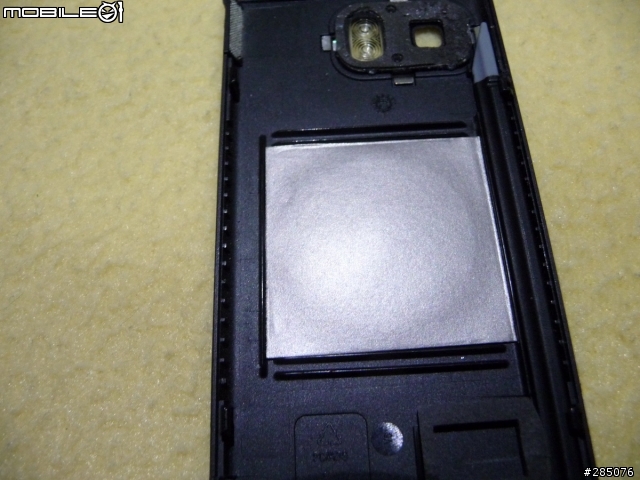

把防磁貼剪成被蓋上的框框大小，撕下背膠就可以貼上去拉~~


第七、最近最方便的就是"賽悶你來聞"拉!馬上儲值一下!

忘記把我的悠遊ICash打開了~~

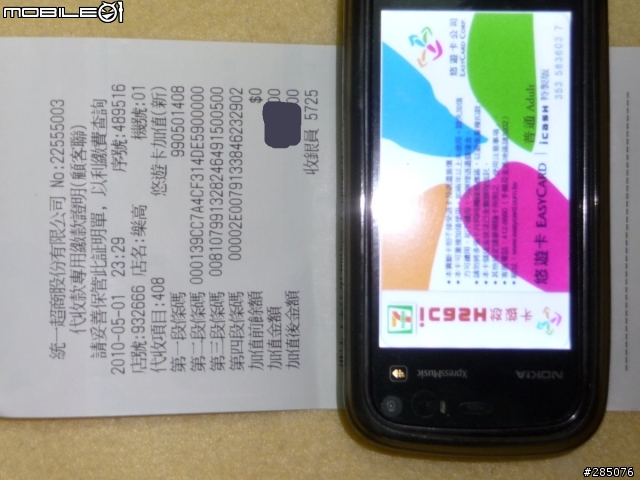

完成儲值


有成功儲值就是證據啦~~別追問我儲值多少!!我可不想變成廣告上的媽媽跟哥哥~~



如果要更詳盡的做法大家可以估狗一下~~
真的很多啦~~最近網路上也有直接販售悠遊貼的，不過要價都不便宜!
我自己這樣製作下來的費用大約是悠遊愛擠(台)許100元+20元捷運單程幣+150電池防磁貼=270元!當然~~跑來跑去的油錢就~別計較了!!XD
喜歡自己動手做做看的就試試看吧!!

至於我為什麼要這樣做呢?
因為我不常在台北跑~~但是有時候又非去不可!
去的時候又常會忘記帶悠遊卡!
所以~~~放到手機裡面就不會忘記啦!!!!

其他延伸閱讀大家可以先去看bluerush大大的發表「5800×悠遊卡」
^_^


報告完畢!!
