[分享] Nokia E72 脫光光的拆機照

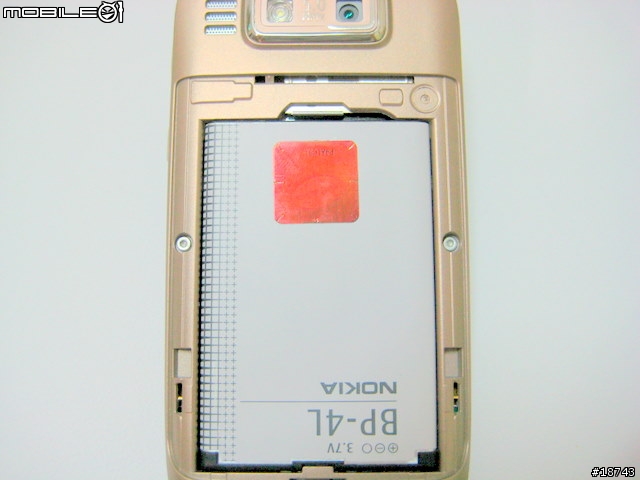

咦？好端端的為什麼要拆 E72，其實是師出有名的，因為 c jay 為了一窺 E72 的抗噪麥克風的位置，所以就把它給拆了呵。拆機的第一步驟，就是先拿 T5 螺絲起子，把電池背蓋下面的這兩顆螺絲給卸掉。



上蓋是用五個卡榫固定的，把剛剛的那兩顆螺絲卸掉，上蓋就可以拿掉了。

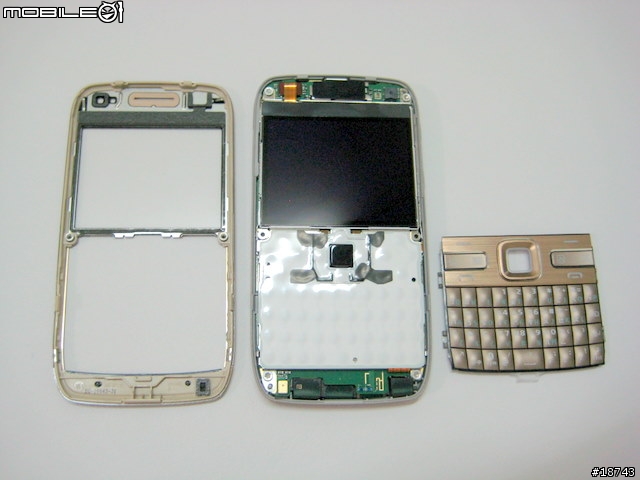

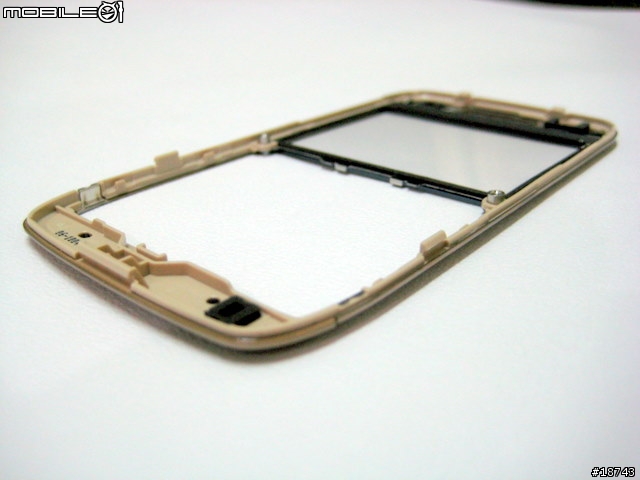

E72 正面的脫光光照片，QWERTY 鍵盤頗有質感，是金屬，但 E72 上蓋的外框就只是塑膠而已。

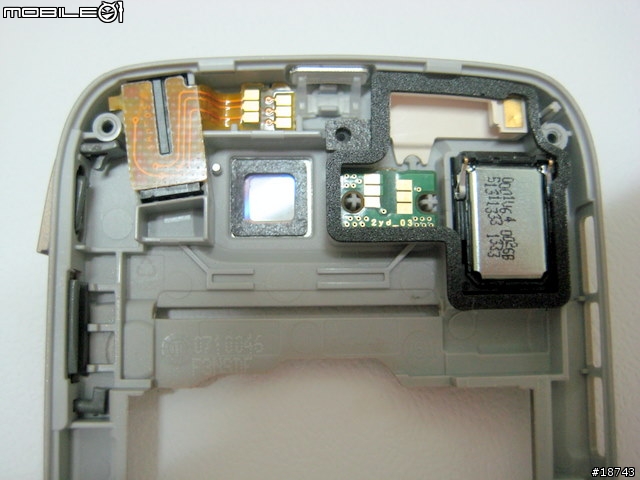

來看看後蓋上面的一些模組：最左邊就是 3.5 mm 耳機插孔，原本設計就是斜的，最右邊的銀色模組，就是 E72 的喇叭。

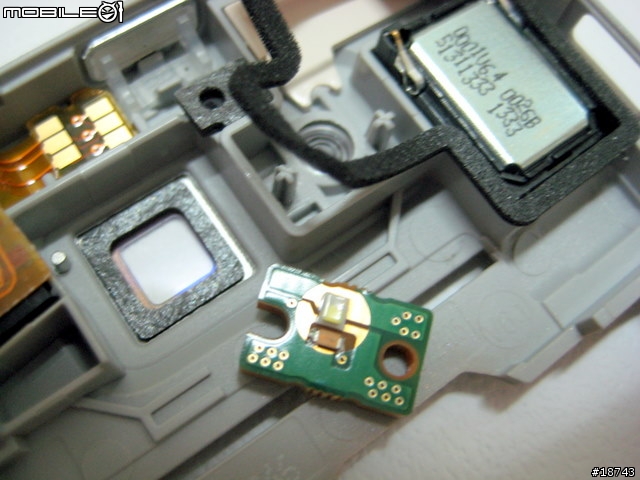

至於這一個小小的電子零件，就是 E72 的 LED 閃光燈。

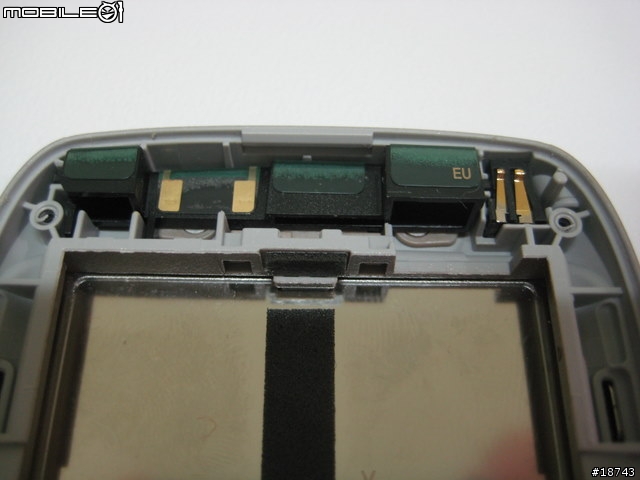

這是後蓋的底部模組，最右邊的是 2 mm 小圓頭的充電模組，左邊的金屬接點，則是 E72 的天線模組。

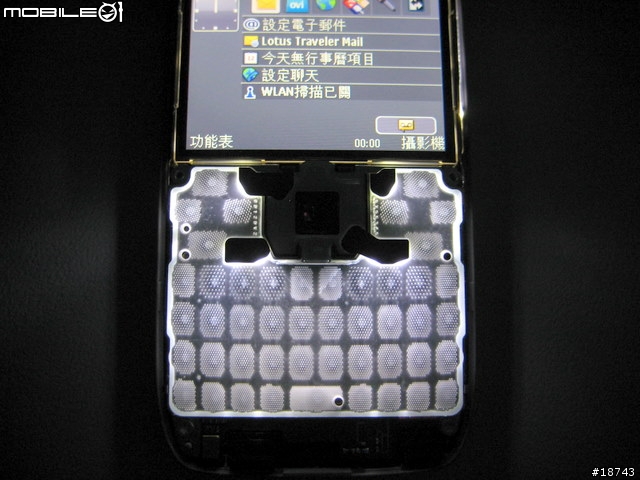

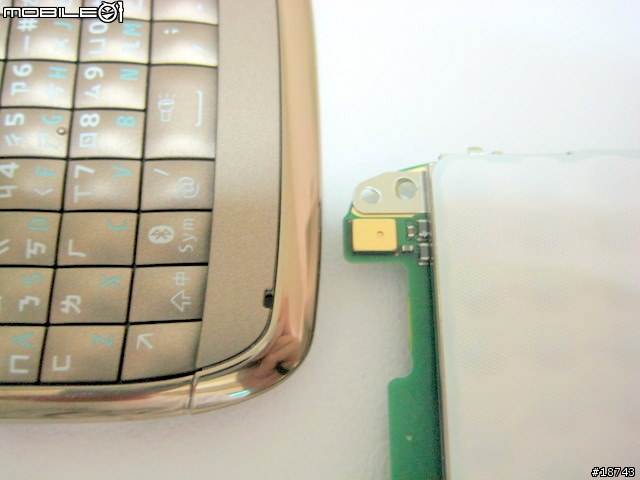

這是沒有裝上 QWERTY 鍵盤的 LED 背光與按鍵的模組，注意按左側，多了一個小孔，那個小孔也是抗噪麥克風。




這個抗噪麥克風，就這樣子藏在 QWERTY 鍵盤的 LED 背光與按鍵模組之下。

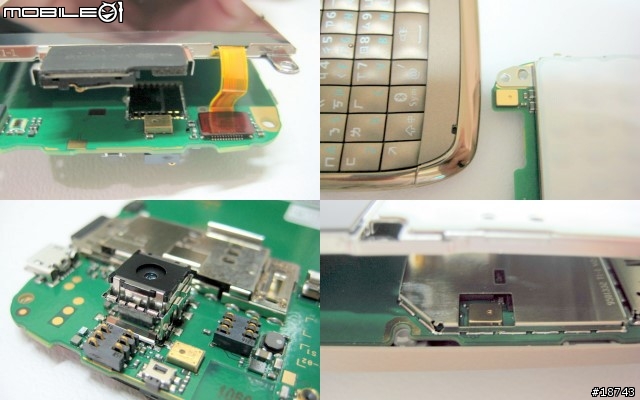

來看看 E72 的機板吧，機板的最下面，這就是 E72 的麥克風，對應到機殼，也就是 QWERTY 鍵盤的最下面的位置。

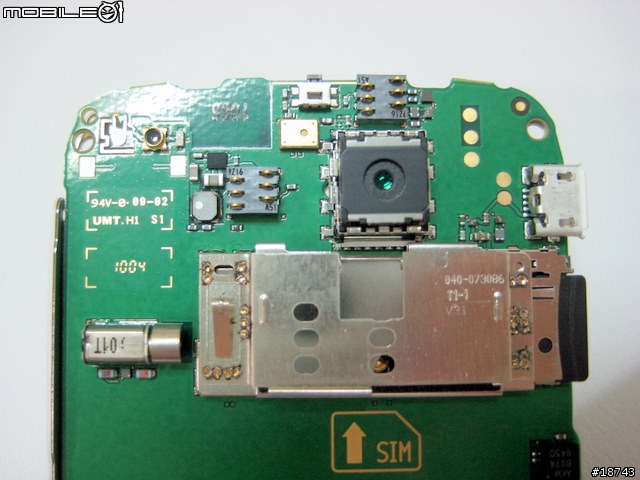

機板背面的上半部，500 萬畫素的相機模組、SIM 卡插槽、microSD 記憶卡插槽、震動器、抗噪麥克風......等等，通通都在這兒。

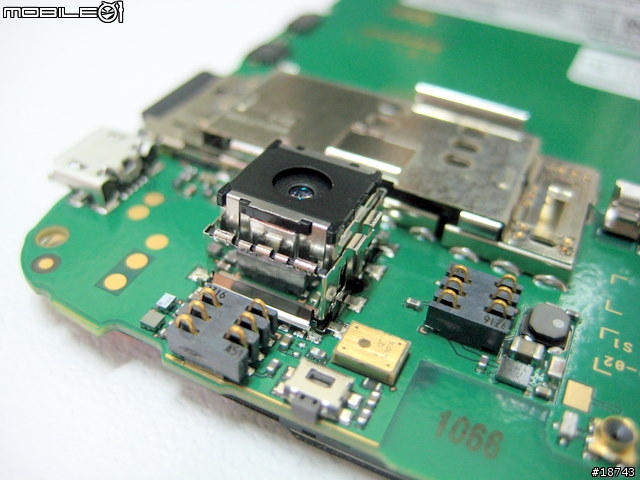

拉近看看偌大的 500 萬畫素的相機模組， 相機模組旁邊又有一個麥克風，這個就是機背的抗噪麥克風。

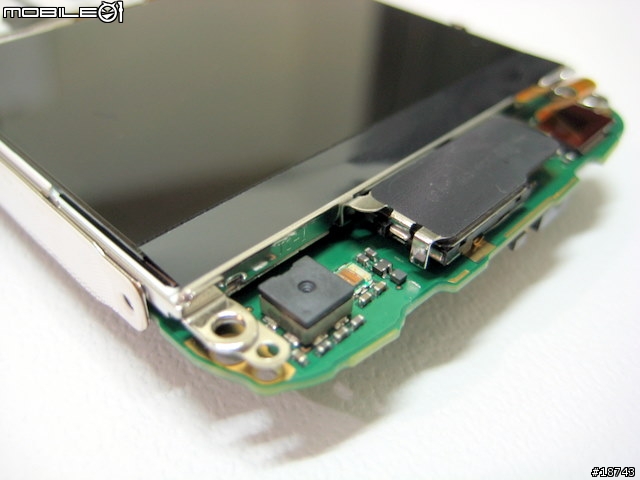

機板的正面上半部，有 30 萬畫素的相機模組，相機模組旁邊是光源感應器；手機正面還有一個抗噪麥克風，看的出來在哪裡嗎？

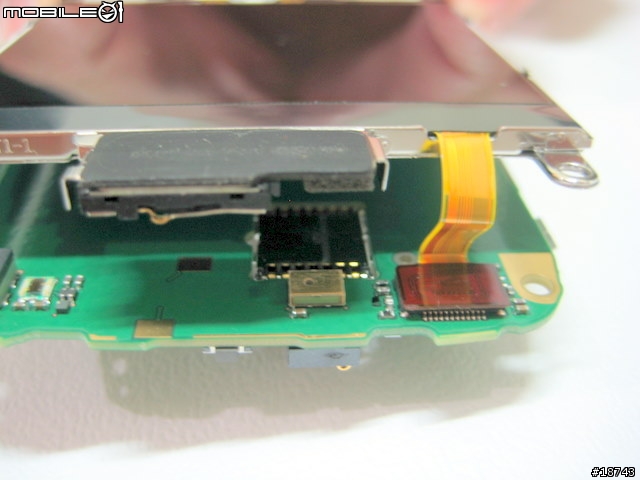

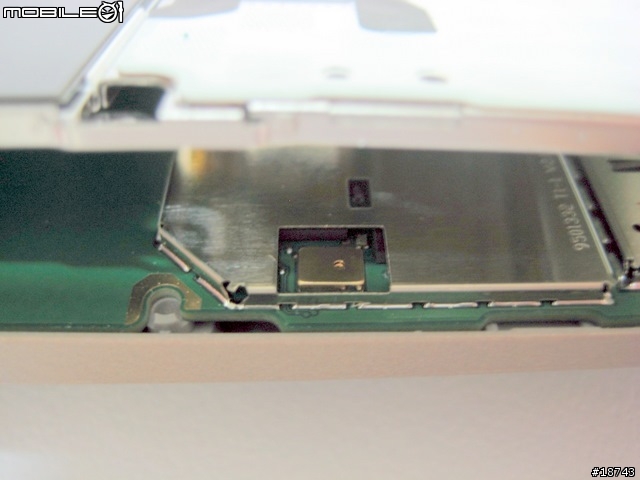

答案揭曉！抗噪麥克風就是在聽筒模組的下面偏右哦，旁邊是螢幕接到機板的排線，小心不要扯斷了。

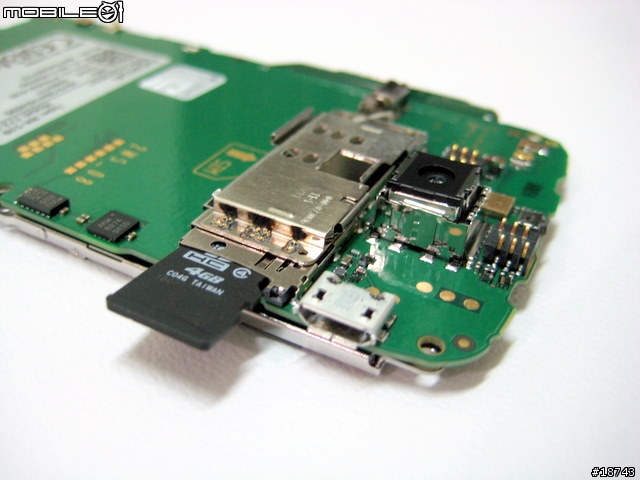

回過頭來，再看看機板的側面，這裡是 microSD 記憶卡插槽，microSD 記憶卡插槽的鄰居就是 SIM 卡插槽呵，microSD 記憶卡插槽的旁邊是 microUSB 埠。




看完以上的拆機，就會發現 E72 總共有 4 個麥克風模組哦；實際使用的抗噪效果，還算不錯呢。
