[Z800]泡水z800拆機回魂實錄 (圖多)

我的z800在二天前不小心下水游泳了，但是因為z800不黯水性，無法像我另一隻Nokia 5140那樣在水裡悠然自得，所以游到一半就掛了。為了拯救它，於是我把它給拆了。二塊機板因為可以耐熱可以先用吹風機處理。然後再跟其它零件一起放在防潮箱中一天一夜。

因為我是拆完後才開始拍照的。所以照片的順序是反的。
想要拿自己愛機開刀的人請由下往上閱讀即可。

全部的零件如下圖所示：

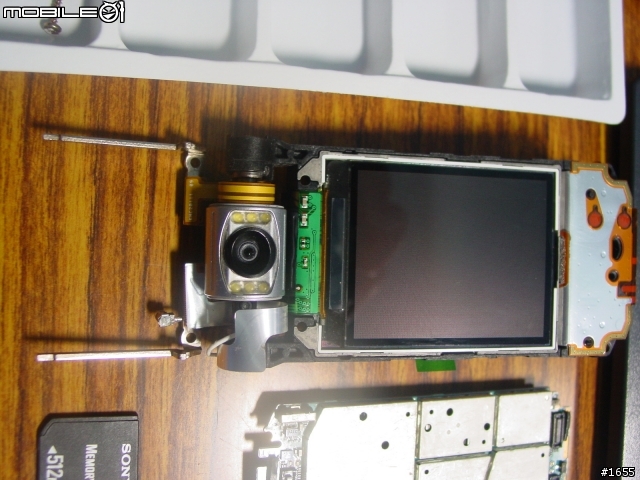

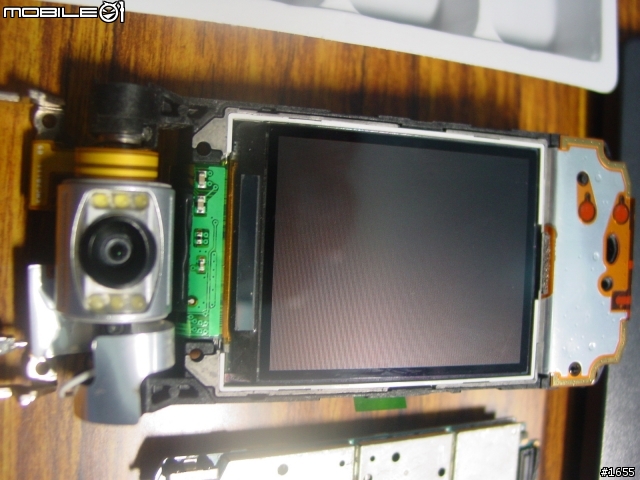

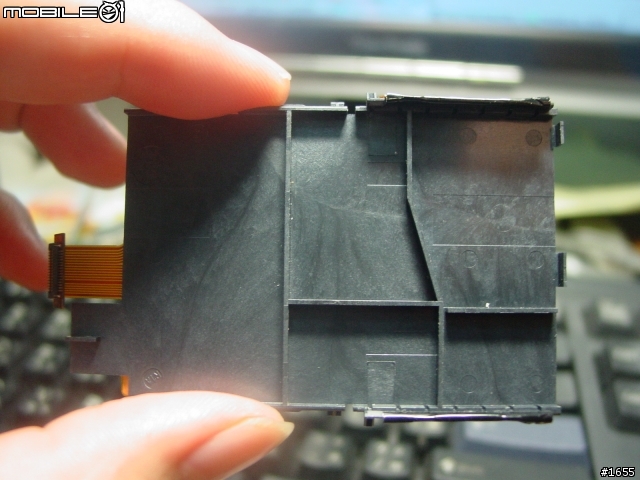

這個是主螢幕(內側)

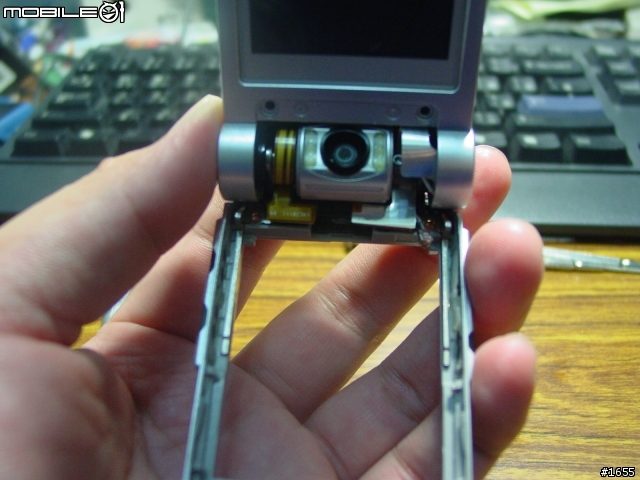

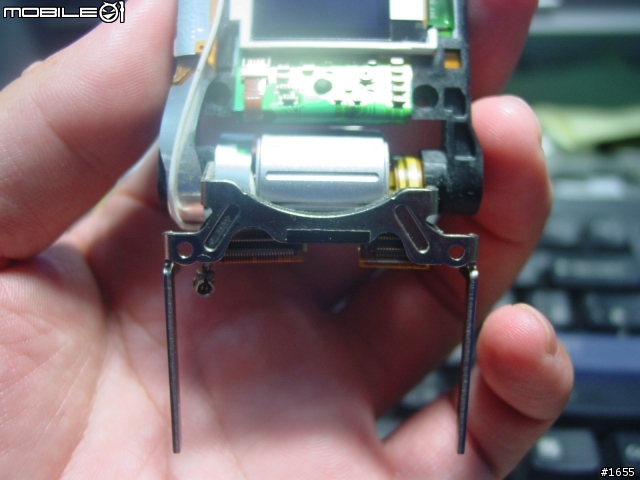

z800上方及轉軸機構(下方二根支架是連接下方機板的)

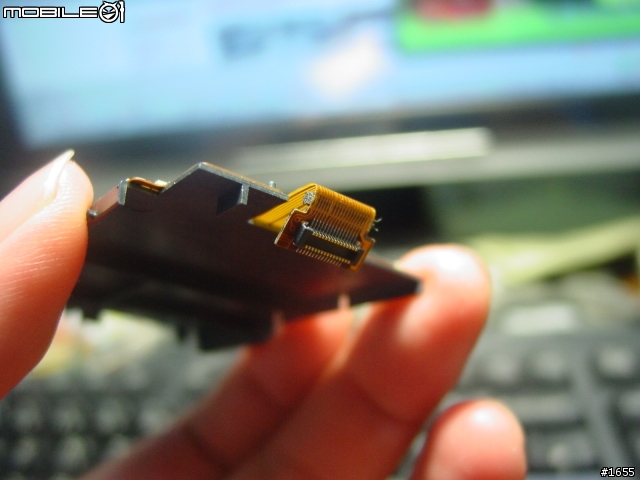

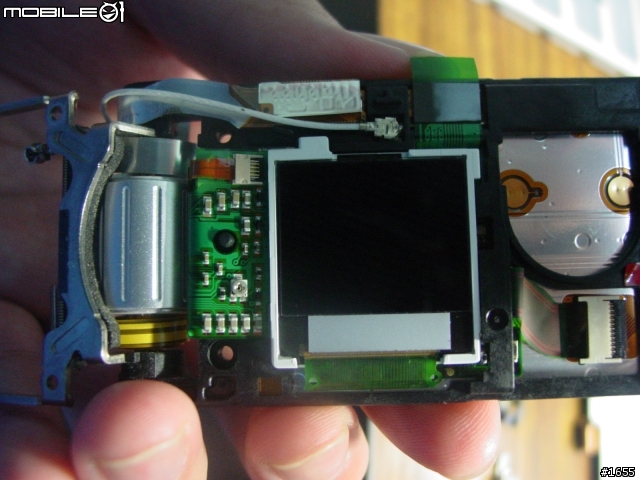

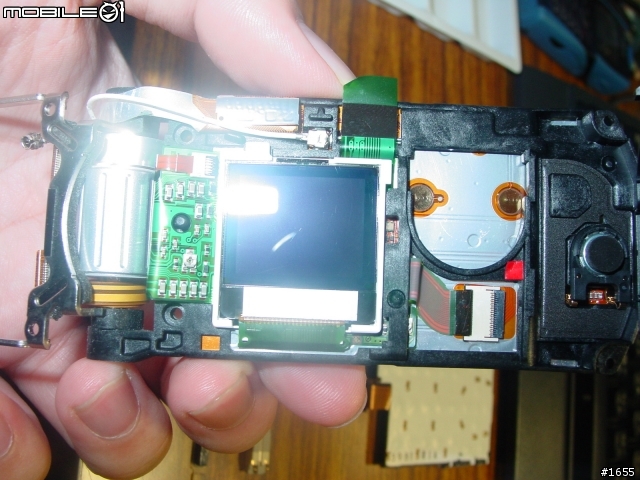

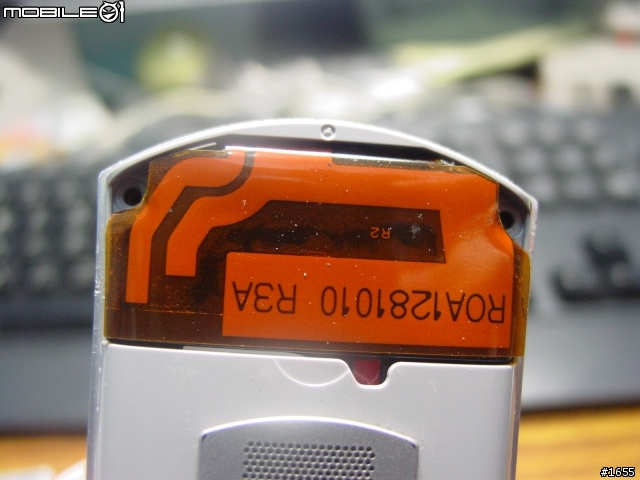

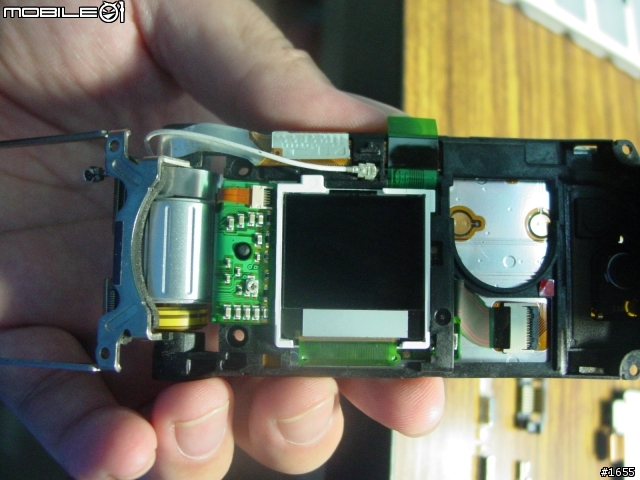

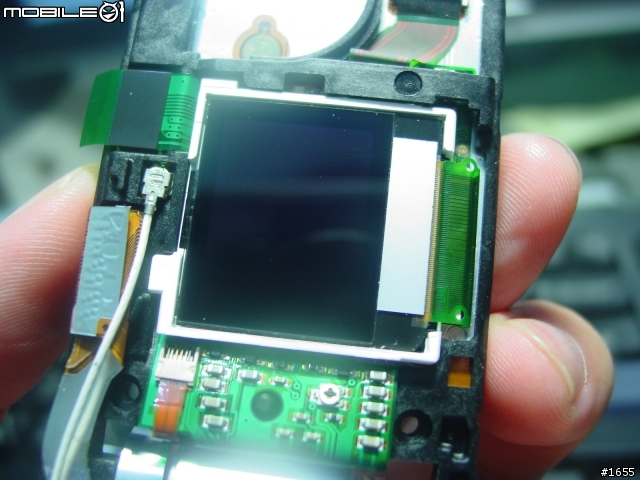

外螢幕機板特寫


再來一張


那個半圓型的凹槽是喇叭的位置

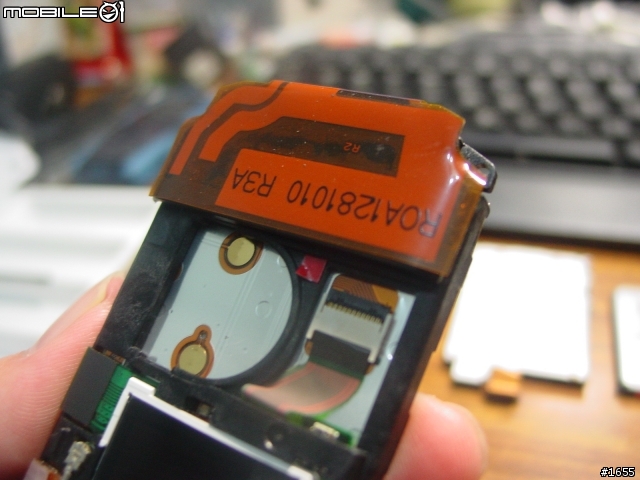

聽筒的共鳴室及天線


準備閉合


閉合完畢

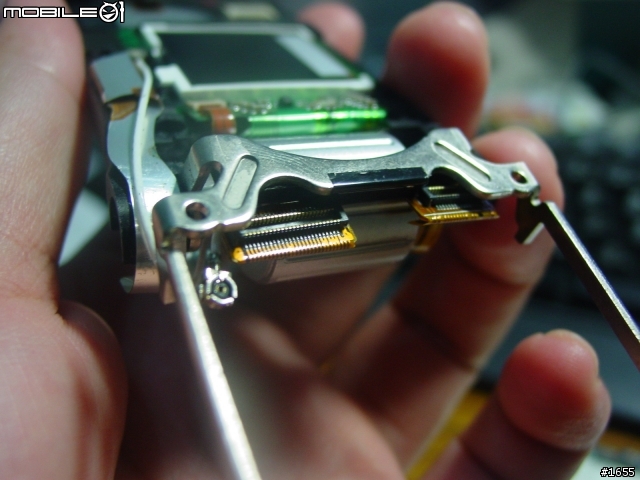

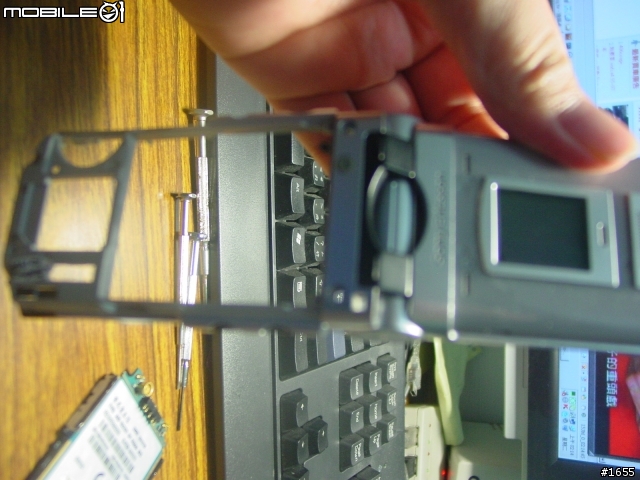

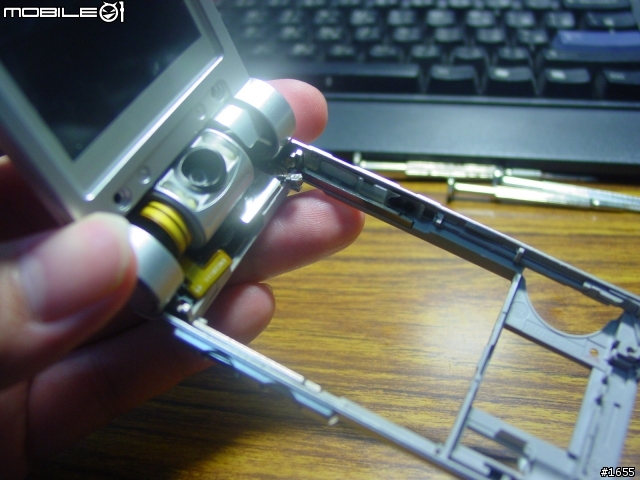

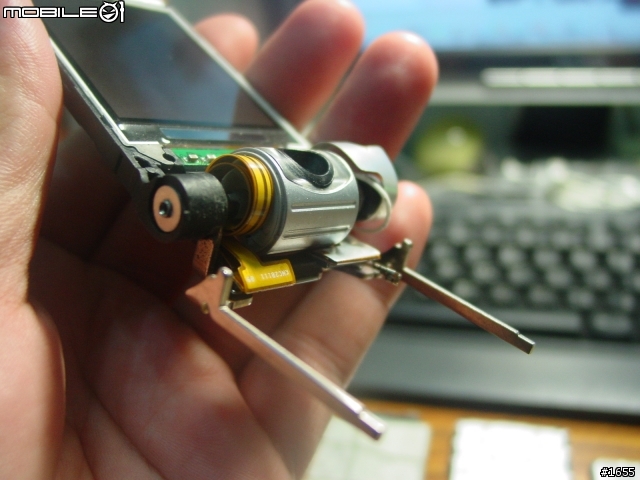

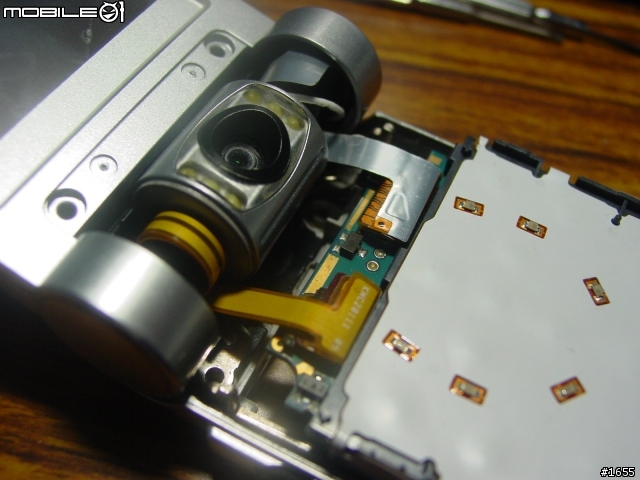

轉軸機構這個角度看起來比較清楚

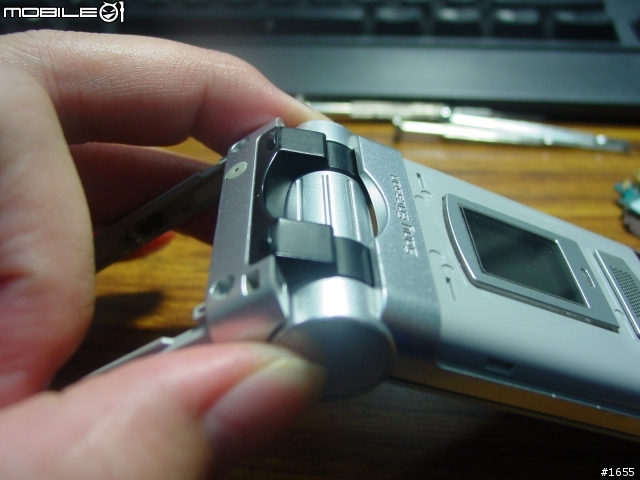

轉軸機構背面圖

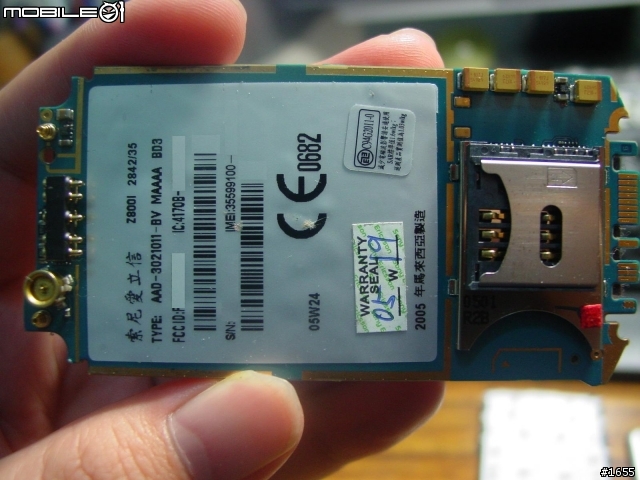

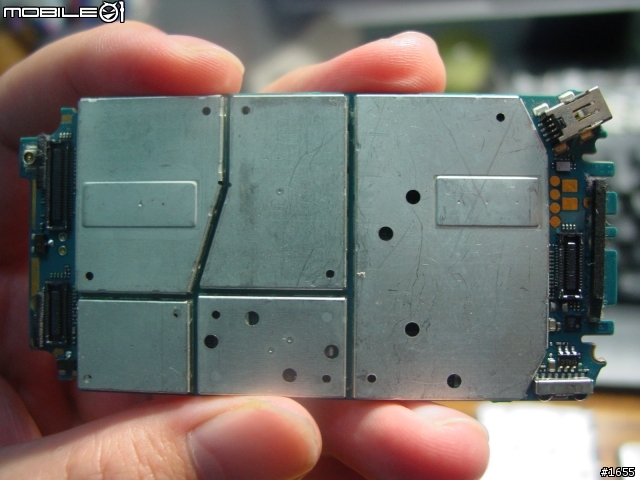

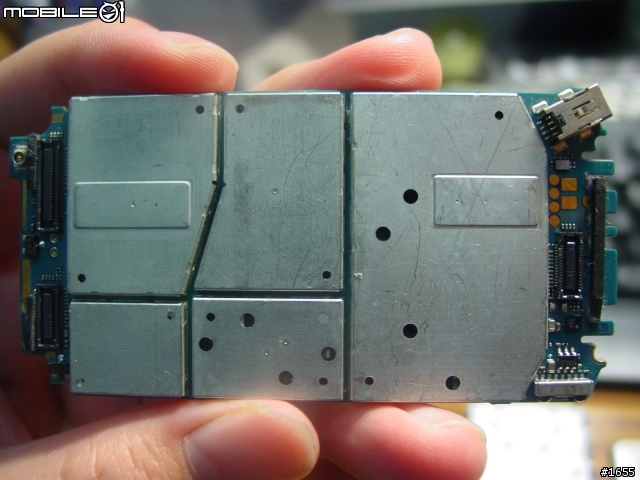

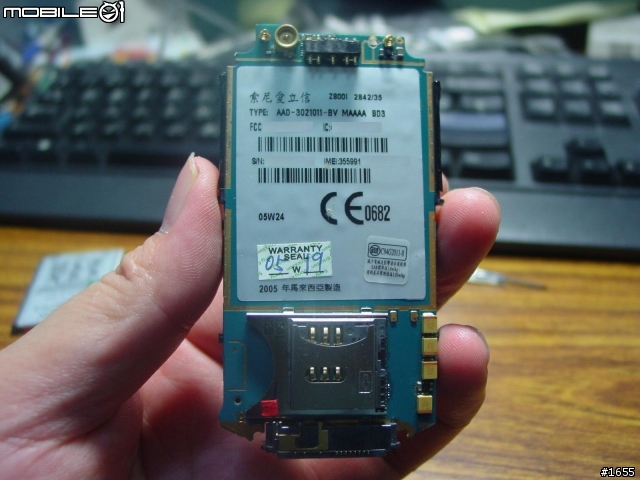

下方機板背面圖，這個畫面大家應該都很熟悉…


下方機板正面圖


再來一張

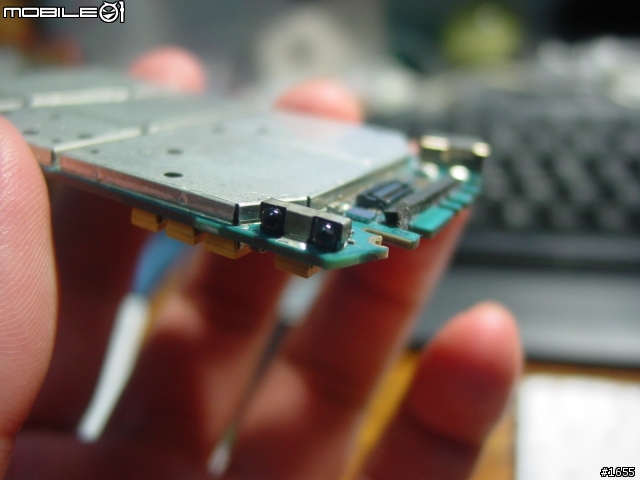

紅外線


鍵盤模組的接點

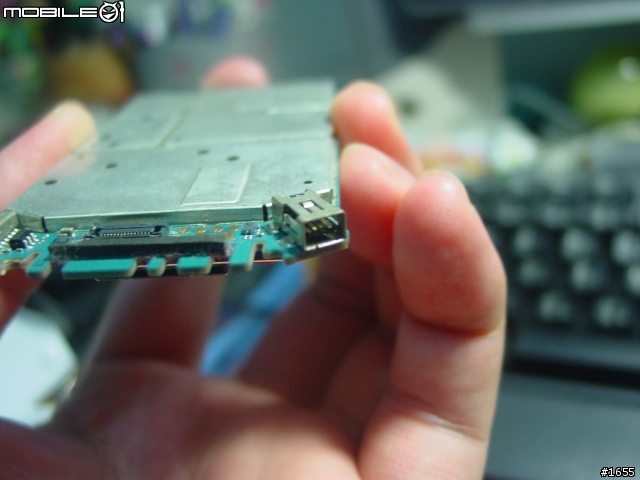

usb接孔

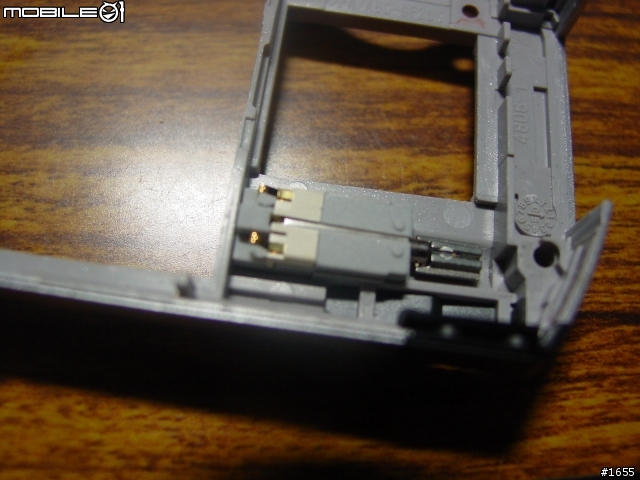

這個空位是放震動馬達的

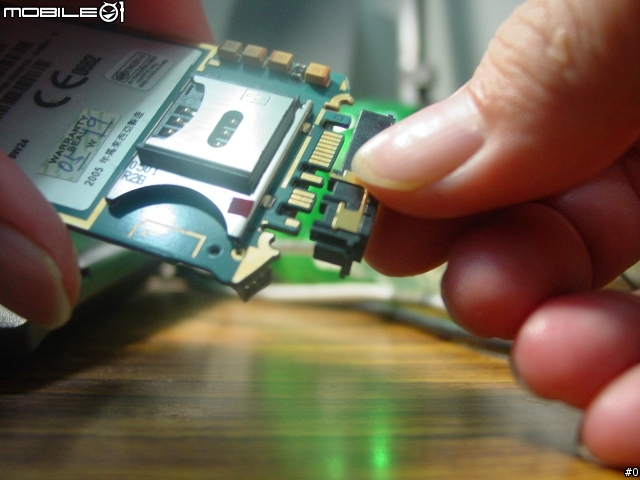

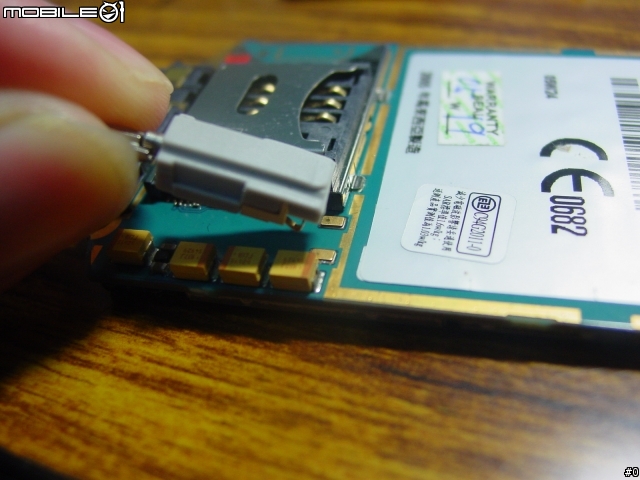

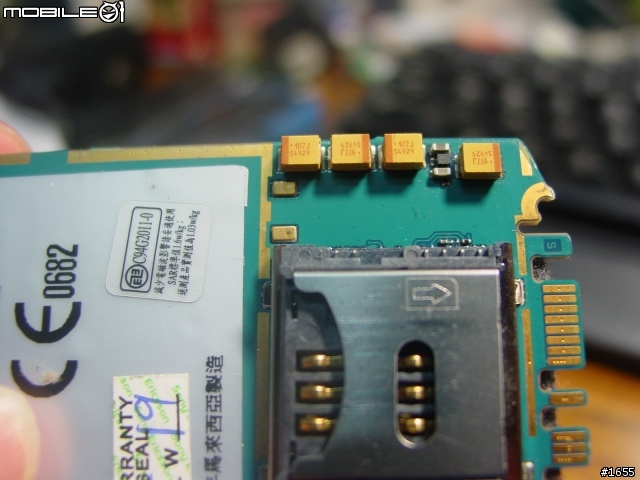

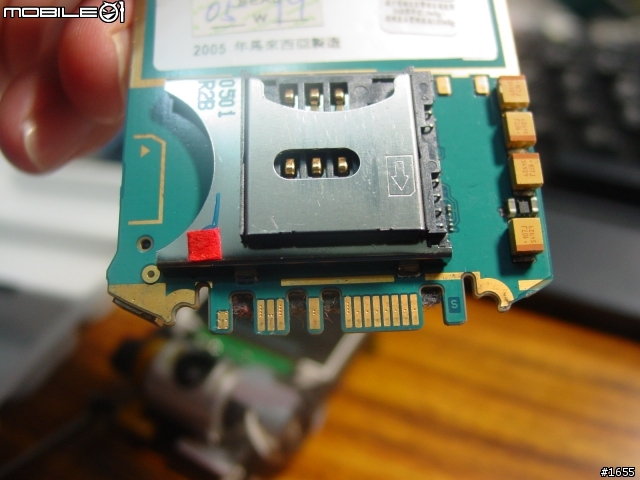

記憶卡、sim卡及手機下方的通訊接口

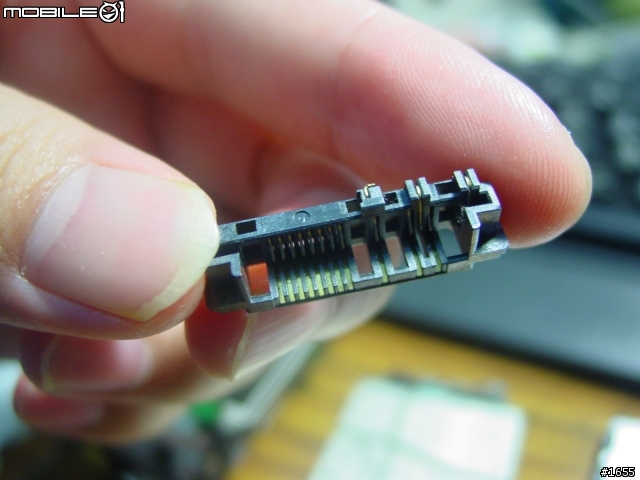

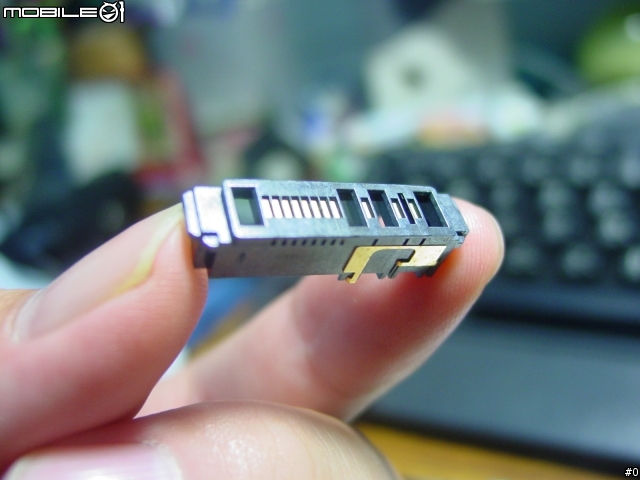

這個就是標準的接孔


另一個角度


與機板接合

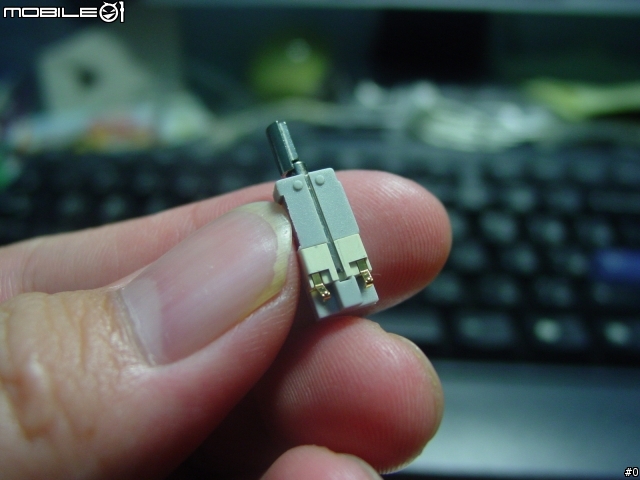

震動馬達的外觀


震動馬達在機板上的位置是在這裡

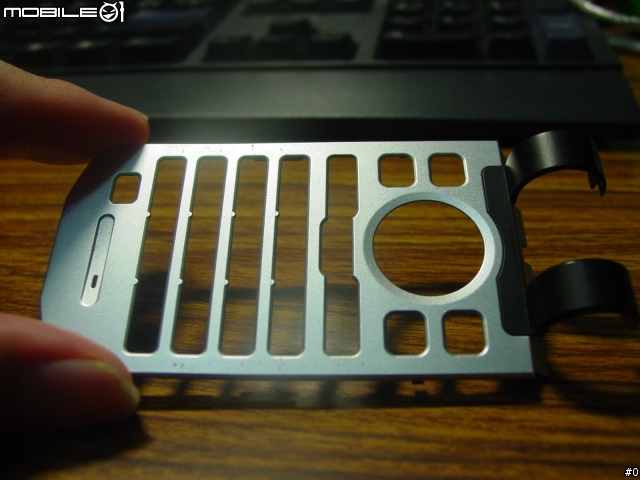

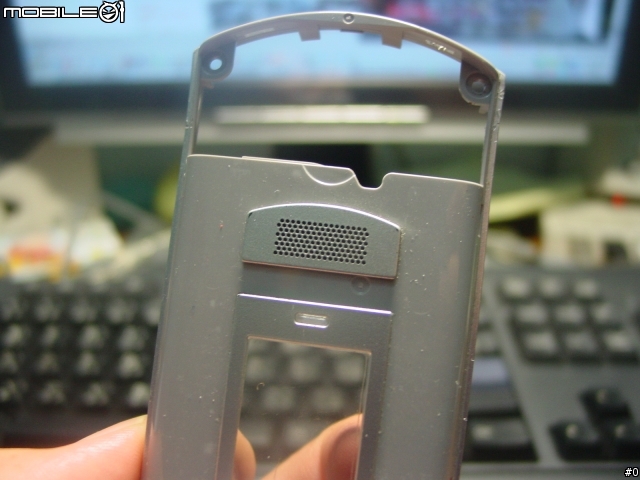

上面的機板的外蓋

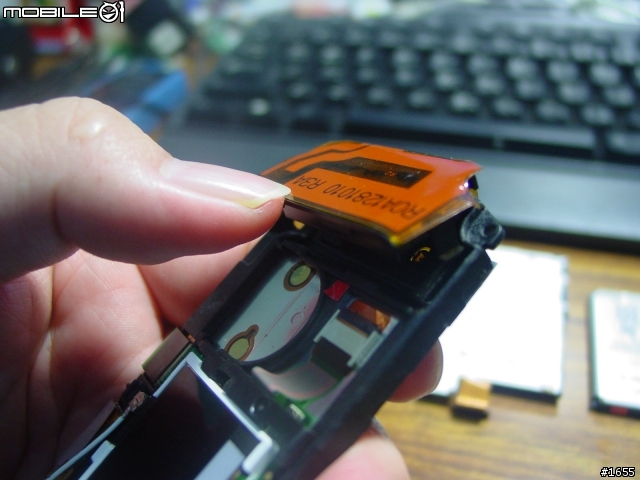

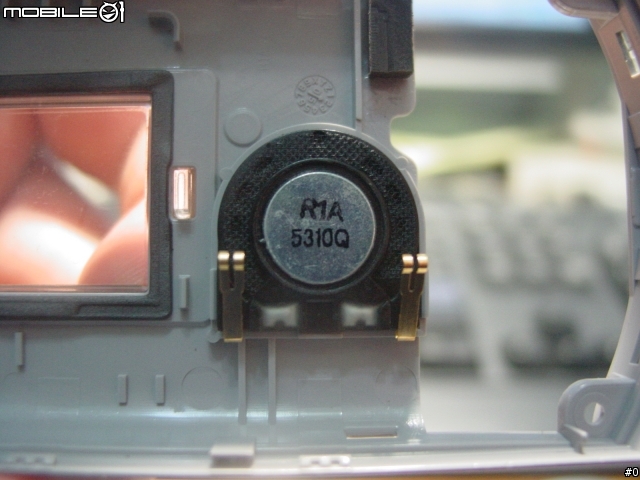

坎在外蓋內的主喇叭

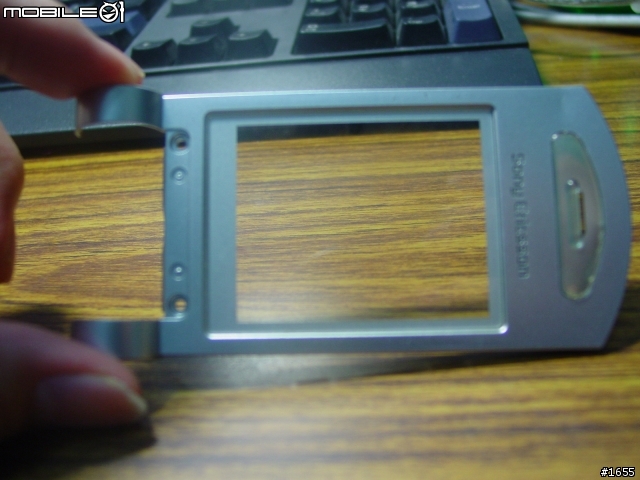

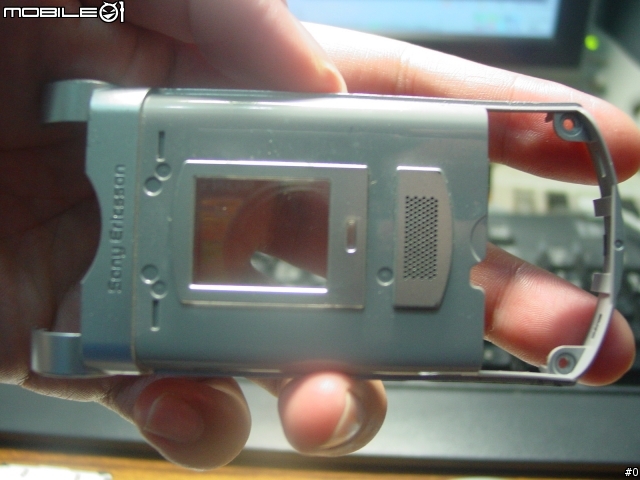

外蓋的正視圖


外蓋結合圖

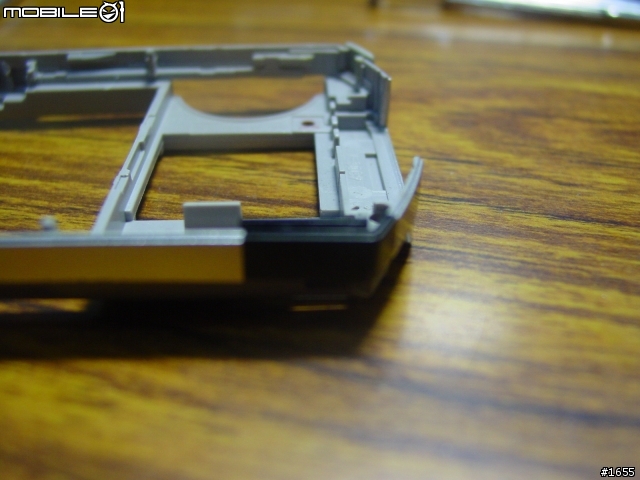

下方機板的外蓋

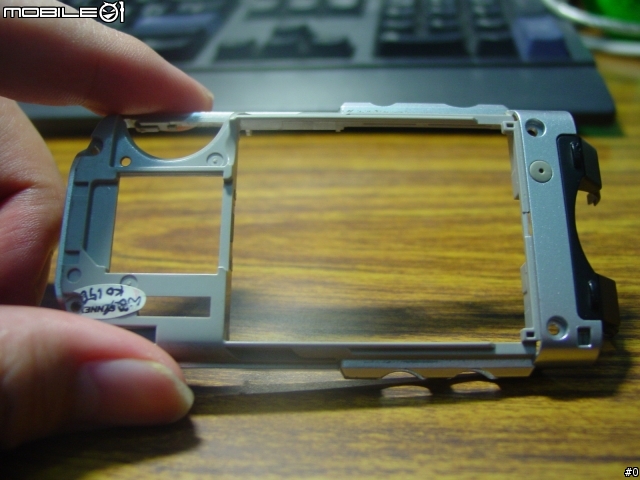

下方機板的內蓋


上方機板的內蓋


上方機板的螺絲孔藏在這裡

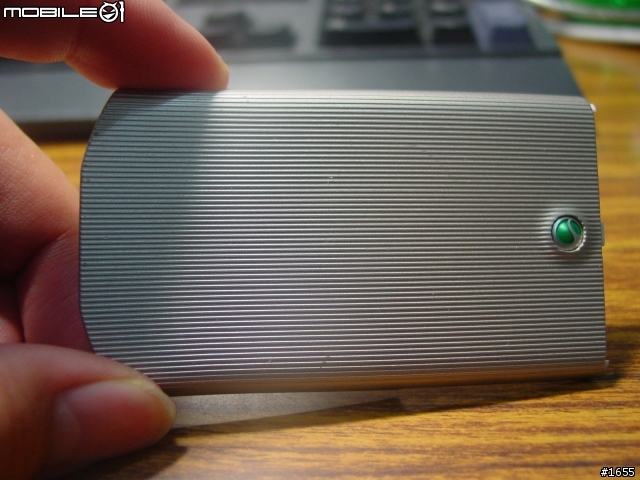

電池蓋～這個不用介紹了吧…


鍵盤按鈕正面圖

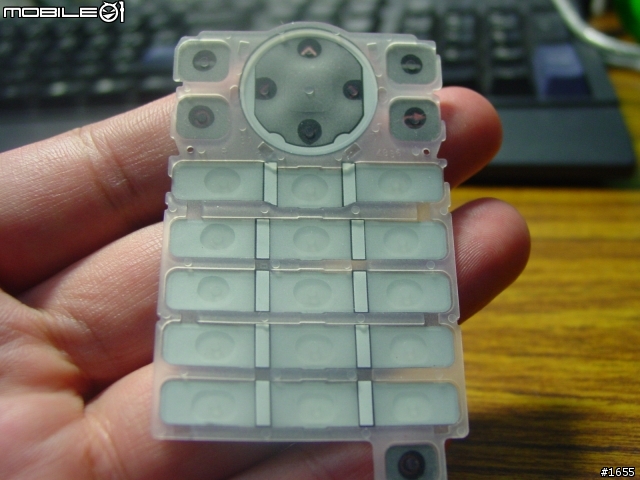

鍵盤按鈕背面圖

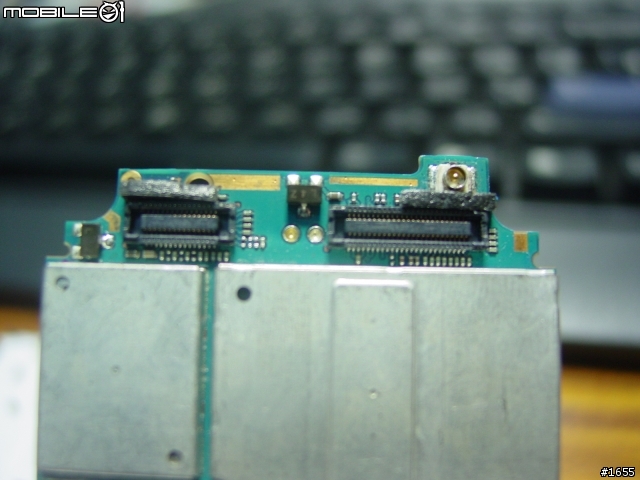

下機板上的端子由左而右分別為「相機」「手機」右上圓孔的是「天線」

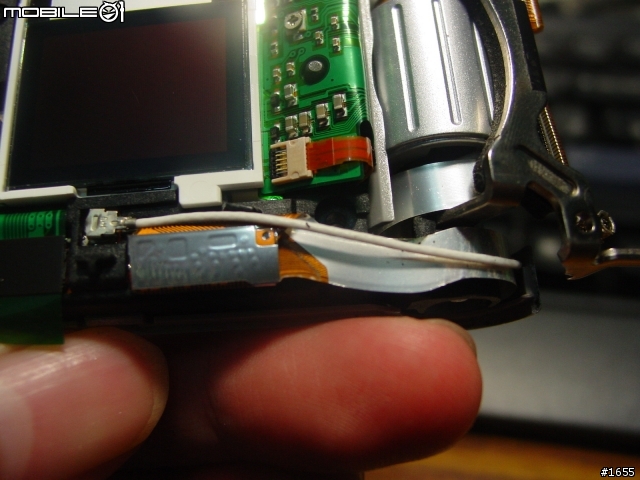

白色的天線延伸到外螢幕旁


準備要開始組裝了，先邊上機板開始


內蓋先來

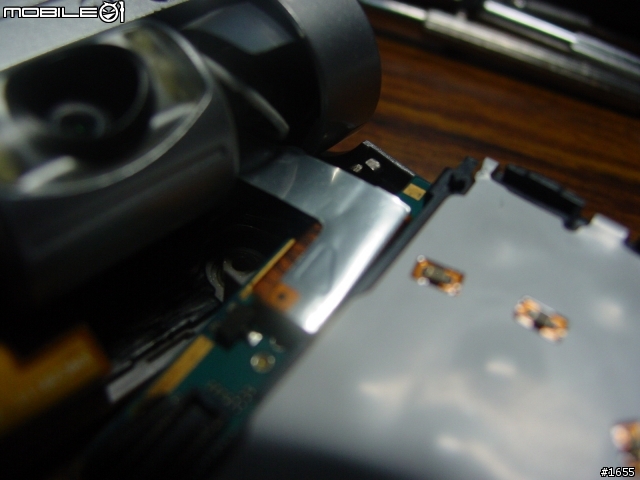

結合時要注意轉軸處不要壓到線

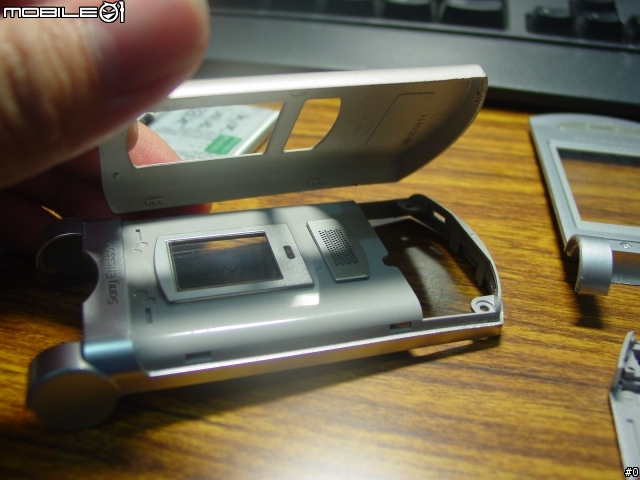

內蓋裝完換外蓋

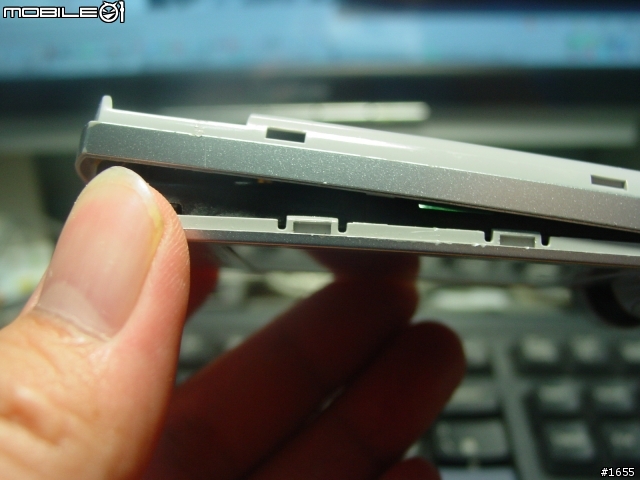

所有的蓋子都有卡荀，只要輕輕一壓即可接合


上機板組合完畢的樣子

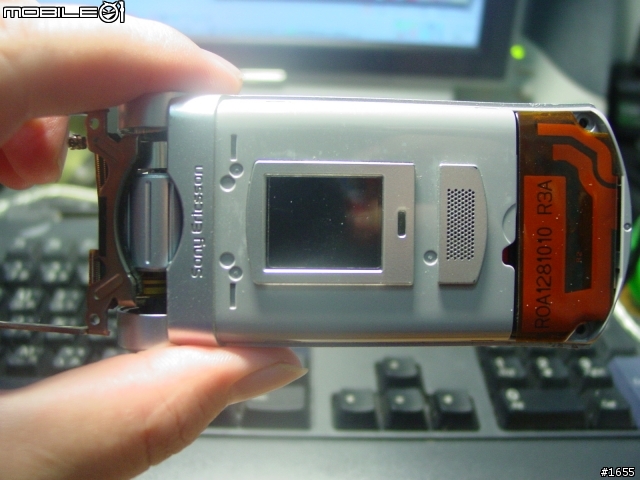

外側圖

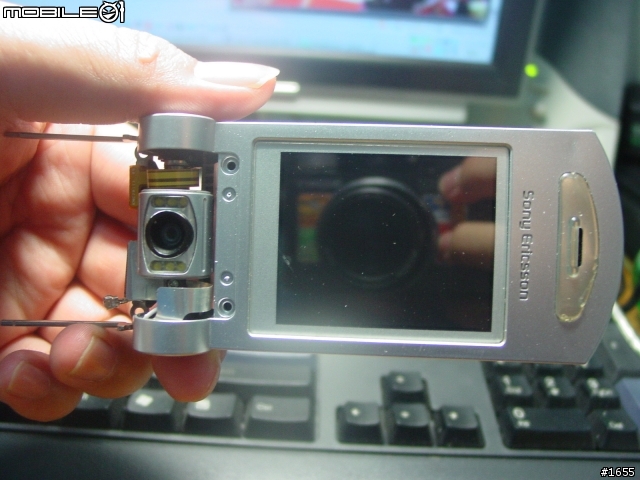

相機鏡頭


天線在這裡


藏在天線右的螺絲孔


藏在天線左的螺絲孔


鍵盤模組

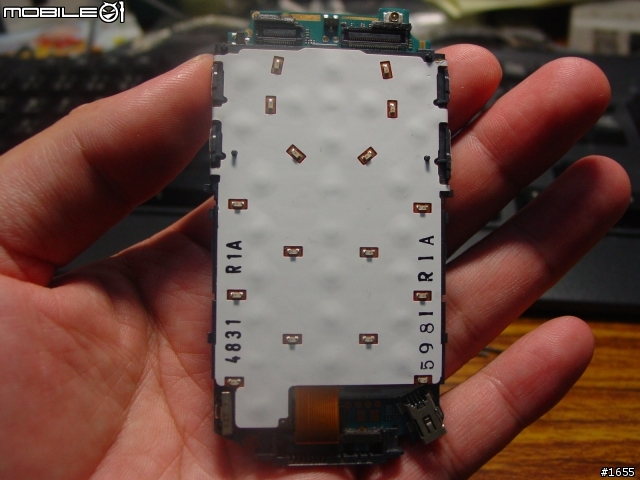

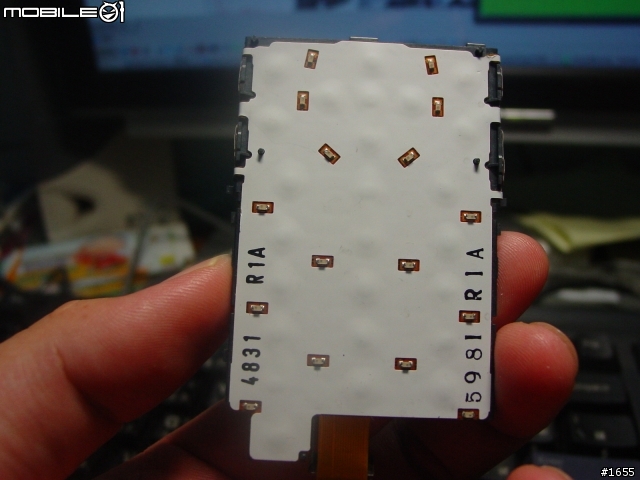

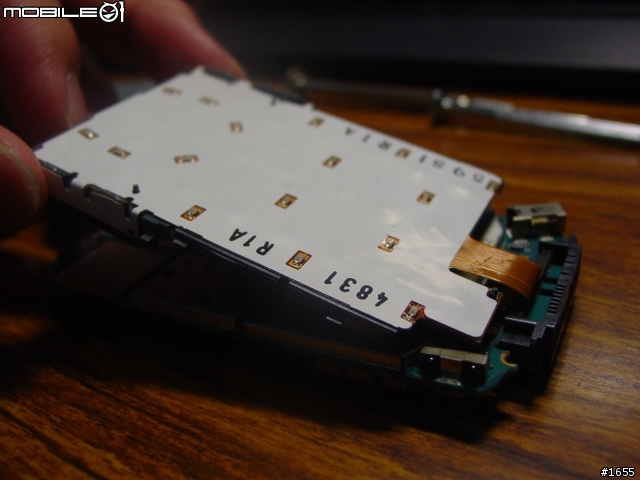

鍵盤模組的背面


鍵盤模組的排線及接口

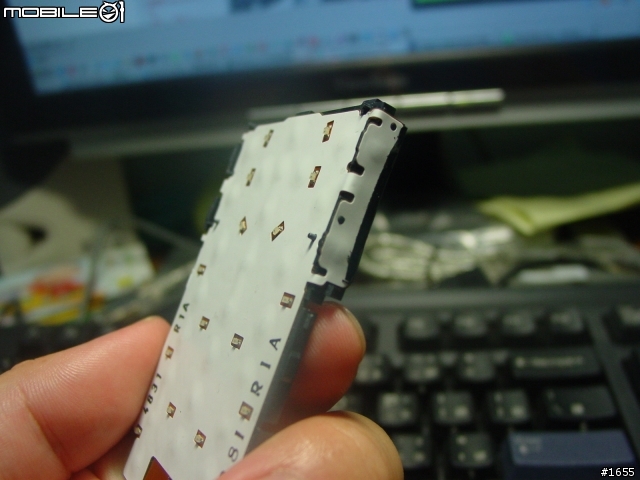

鍵盤模組的左側(音量大小聲側)

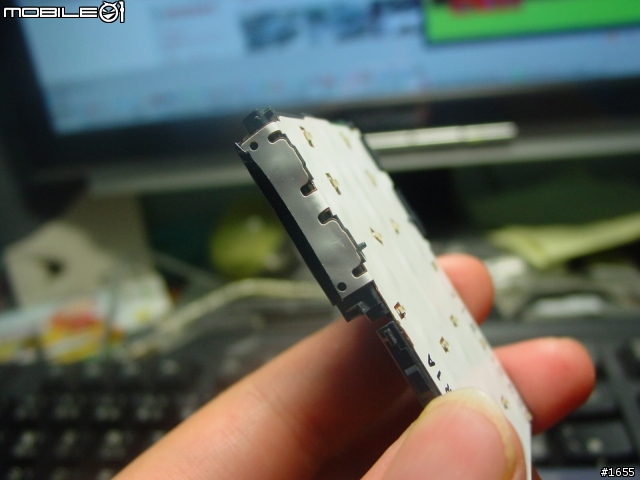

鍵盤模組的右側(相機及補光燈鈕側)


準備組合

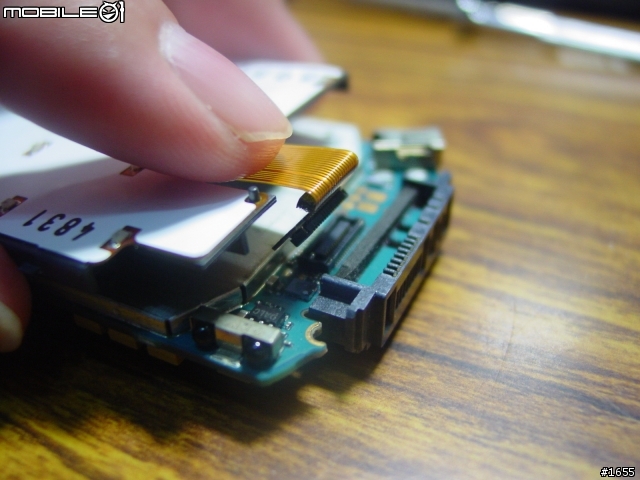

先把排線插上去

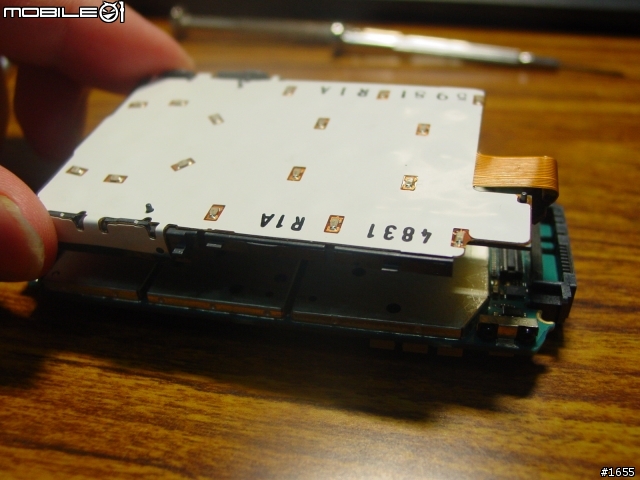

再把模組跟下機板做緊密結合

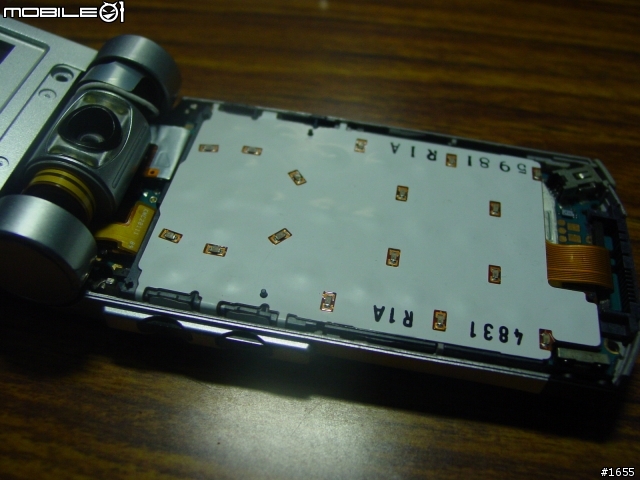

組合完成圖


直立圖(一個凸點就是一個按鈕，其它的點就是led燈)


接下來準備組立下機板

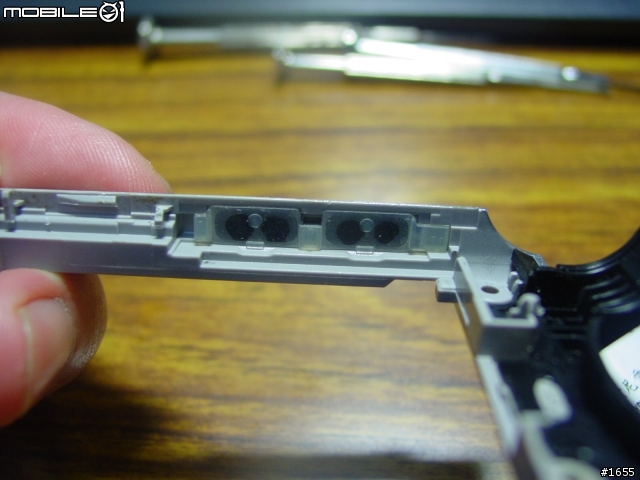

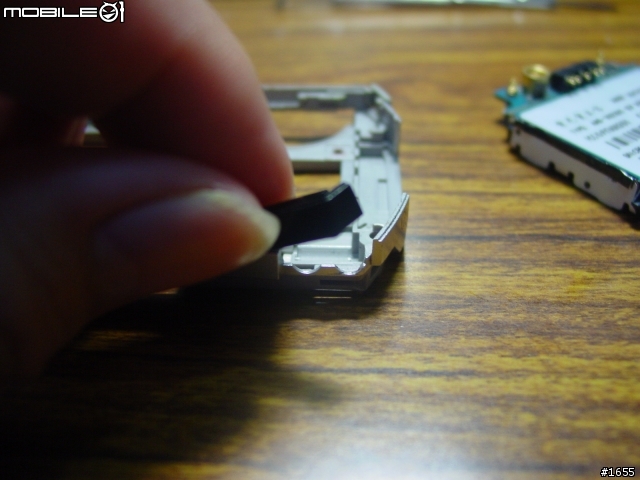

要先把側邊的按鈕先就位

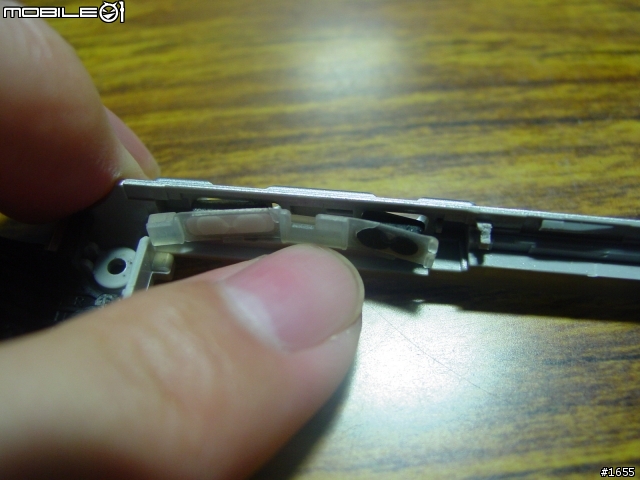

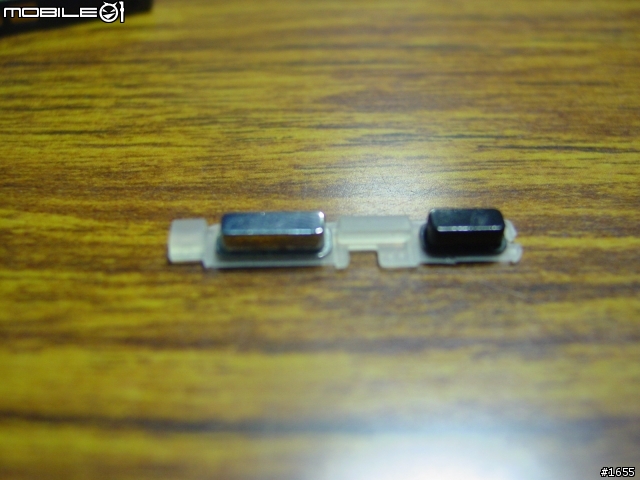

側邊按鈕的外觀


另一邊的按鈕也裝好


紅外線的護蓋也要裝好


再一張


開始組合下半部


下外蓋結合完畢


再一張


再一張


震動馬達要先裝好再組合機板

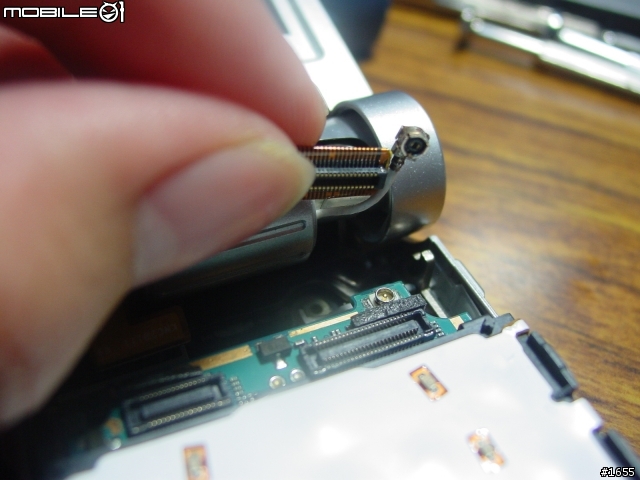

接合下機板有三條重要的線要接，這是手機訊號排線


相機的排線

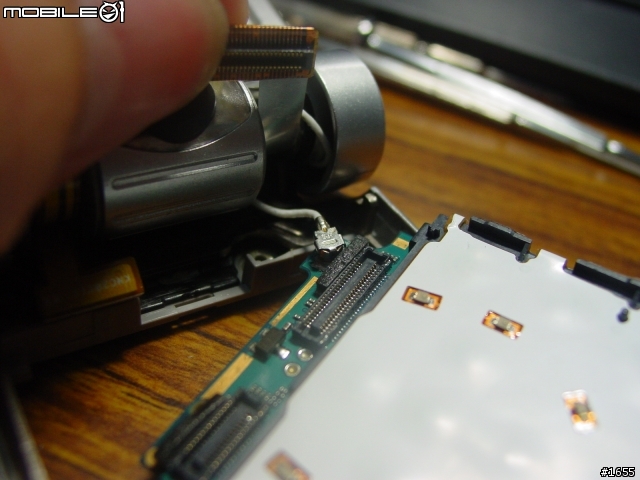

先把天線接好


接上手機排線

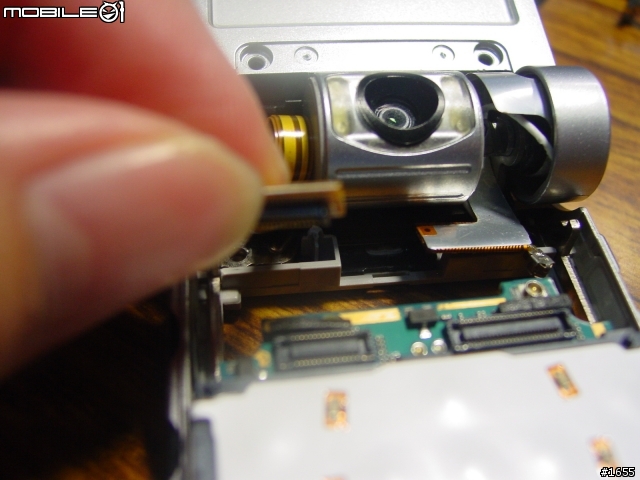

接上相機排線


至此大約大功告成

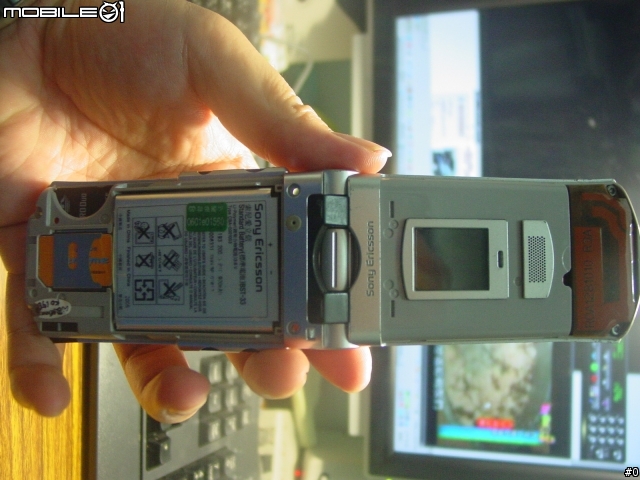

放上電池看能不能開機；ya！可以開機

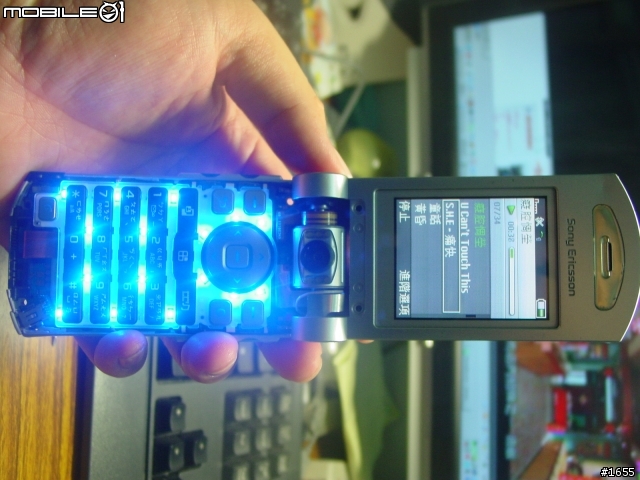

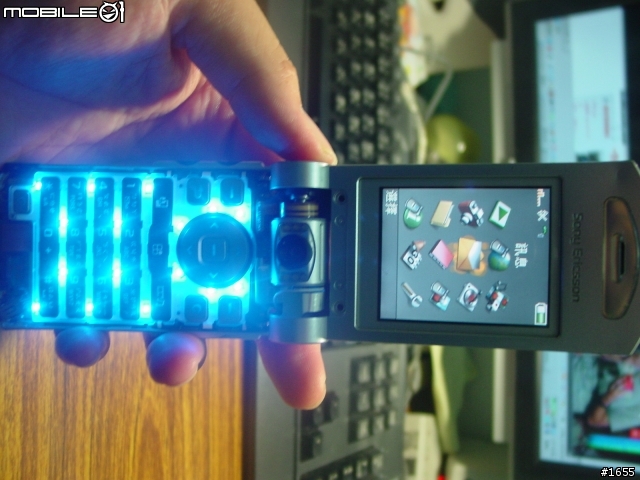

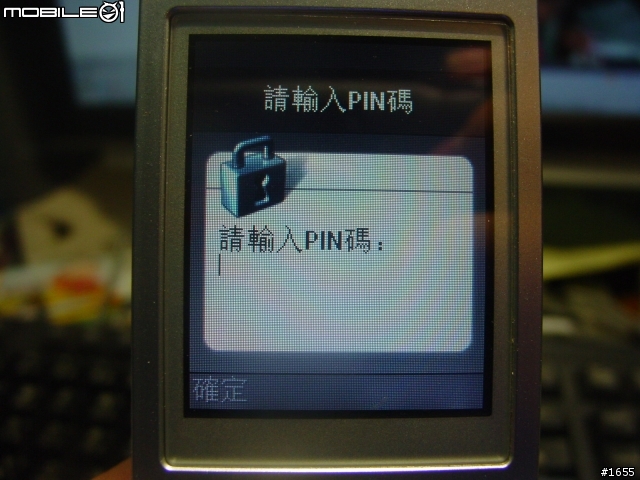

看到心愛的畫面。還好沒有冒煙

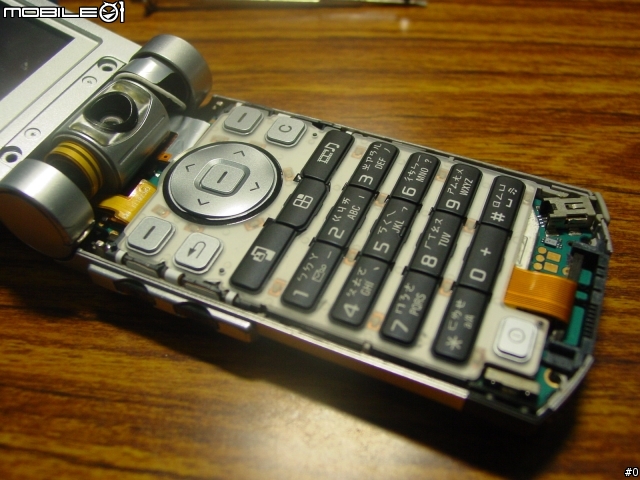

放上鍵盤按鈕比較好按


做一下基本測試


測試後沒有問題，可以組裝回去了

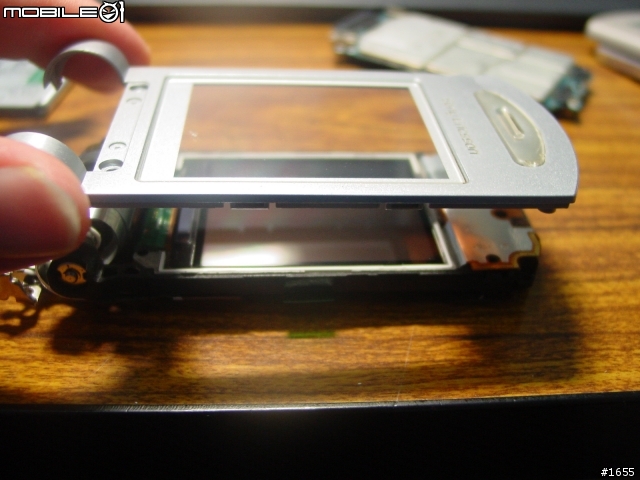

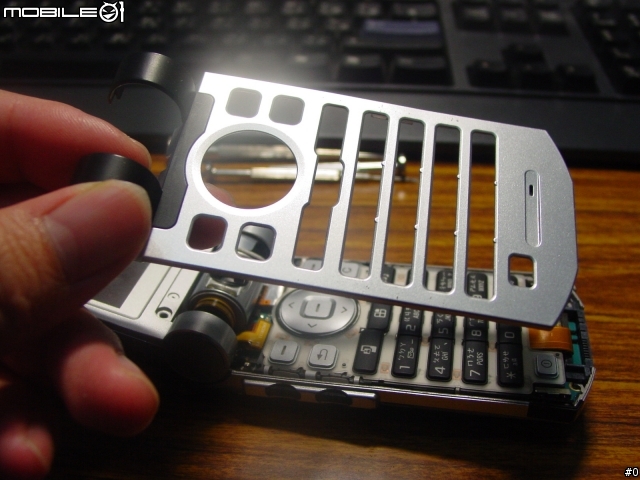

準備組裝內蓋


示意圖如下

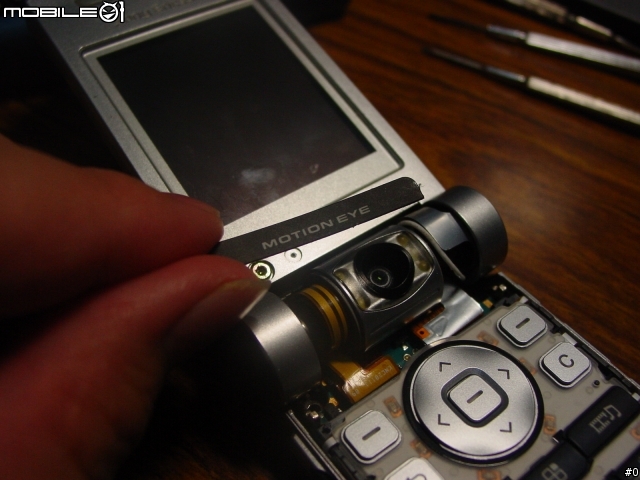

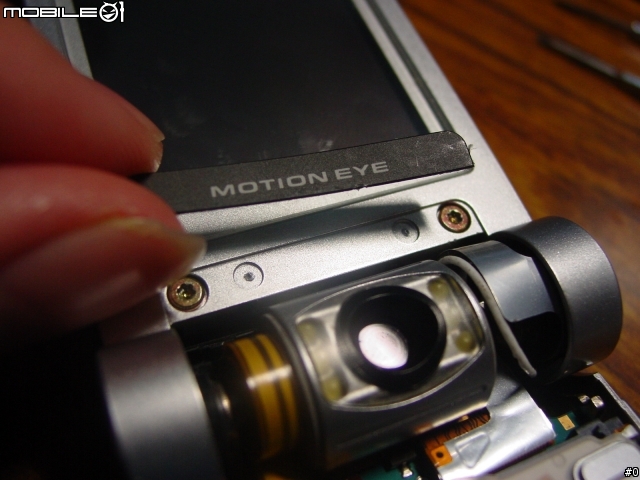

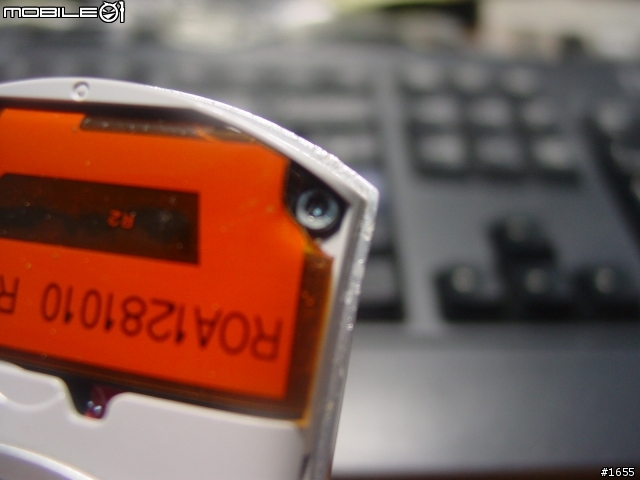

差點忘了把貼紙貼回去。上蓋的螺絲就是藏在這裡

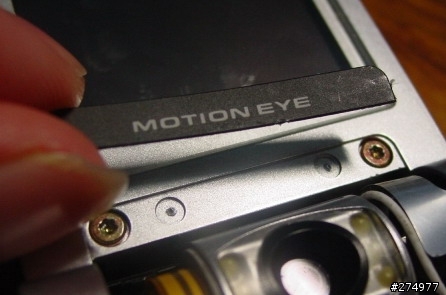

再一張

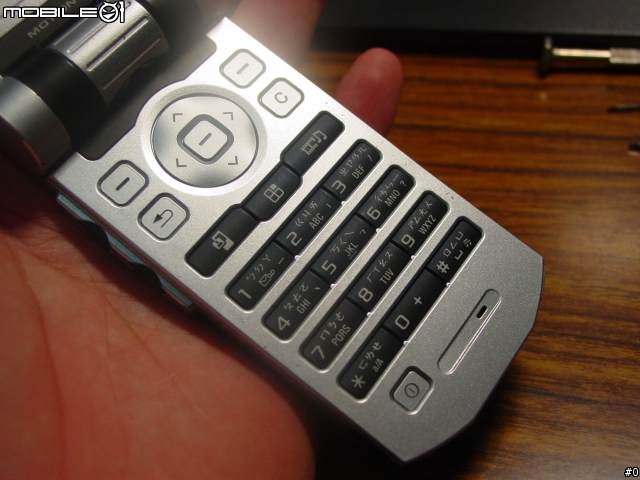

終於組裝完成了


因為是在半夜做這個拆機報告的，因此精神不太好。
希望對想要對愛機下手的人有所幫助。
