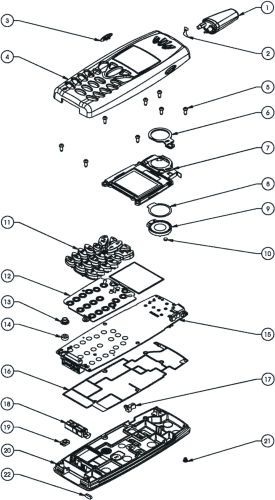

專業級R520詳細分解圖

找到一個滿詳細的R520內部硬體資料,提供給有興趣的網友參考,有些是寫德文,對照圖片應該可以猜個大概吧 :)
ps.顯示怪怪的,有一大段空白,麻煩會的人幫忙搞定一下吧,謝謝





































































































No.Component
1Antenna
2Warranty seal
3Volume button
4Front cover
5Screws
6Speaker gasket
7Display assembly
8Adhesive Tape Speaker
9Speaker
10Speaker support
11Keyboard
12Illumination
13Microphone tube
14Microphone
15Board
16Metal gasket
17Plug
18Vibrator assembly
19Microphone Grommet
20Frame
21Plug, rubber (Clip)
22Plug, rubber
 Buzzer gasket
 Elastomer connector
