[V3]不負責分解報告

潛水這麼久,該有點貢獻了,試用和軟體都有大大介紹過了,這支V3買來不是主要不是自用,所以入手大約把玩了半小時,LCM畫質還不錯,Keypab會卡住不知道有沒有人遇到過,大約測試了一下Bluetooth找MOTO HS-801找不到,用V80連也連不上,用NB加PQI Bluetooth USB Dongle可以找到V3但是連不上,所以作罷,質感也不是粉好,接縫很大,電池蓋和V80一樣蓋不密,會開開的,直接進入分解程序..

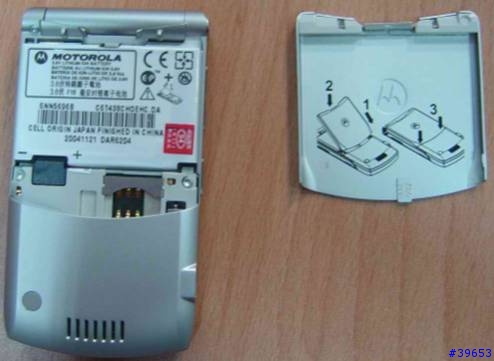

背面打開電池蓋

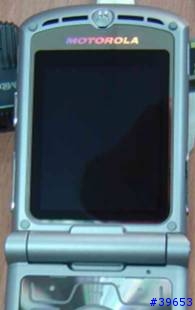

Main LCD還完整先照一張

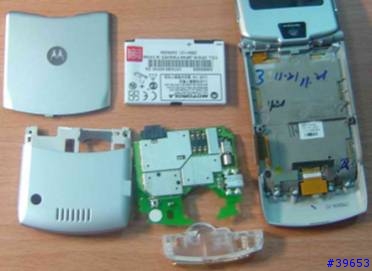

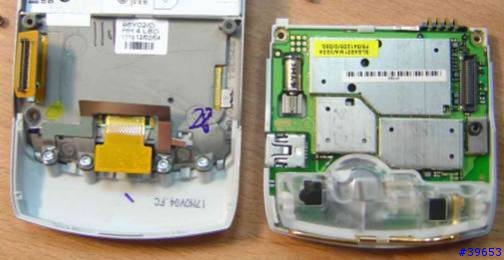

背面分解排排站

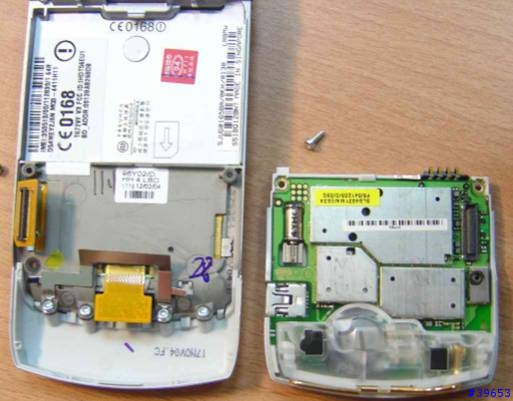

背面拉近一點

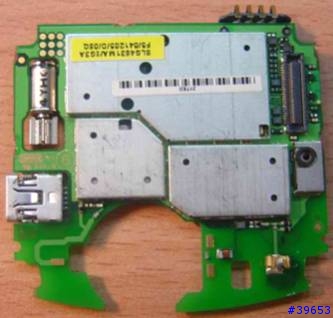

PCB正面

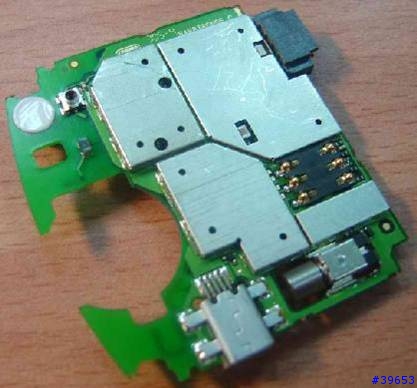

PCB背面

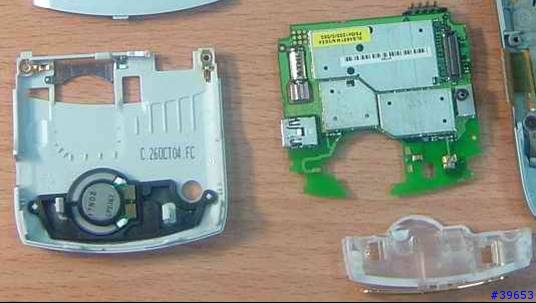

背部零件集合


背部零件集合近照,V3非整隻都是金屬做的,下半部是朔膠製品,為了讓內建天線收發信號,

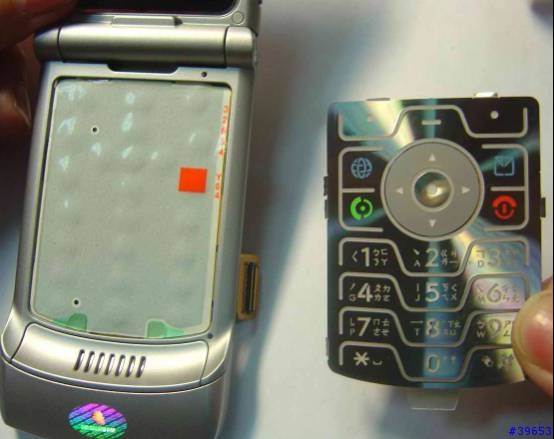

keypad 分解,EL背光色彩均勻度夠好,但是在光充足環境下沒什麼用.

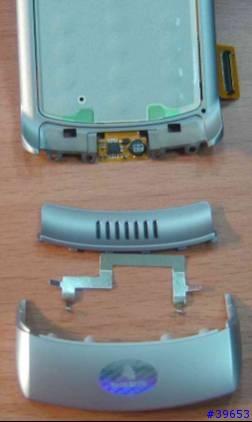

keypad下半不外殼分解

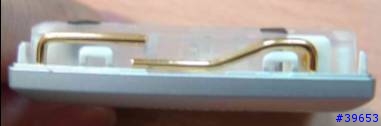

四頻天線


四頻天線背面


PCB上左邊是Bluetooth天線

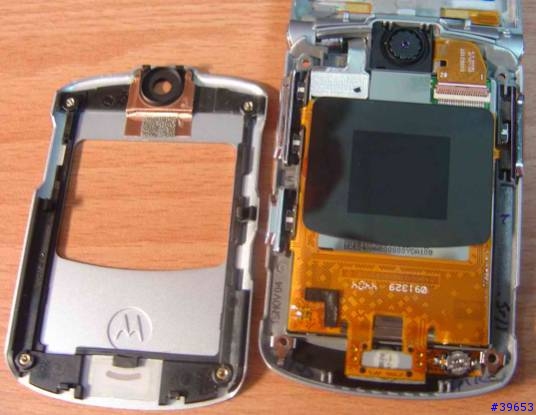

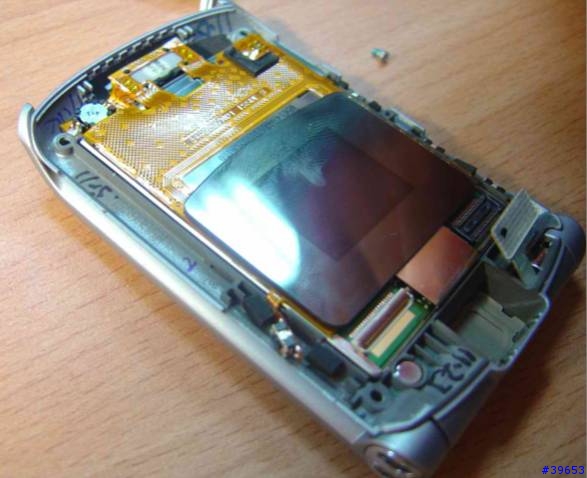

LCM上蓋分解,防刮強化玻璃.上蓋是沖壓鋁件.


subLCD近照


換個角度

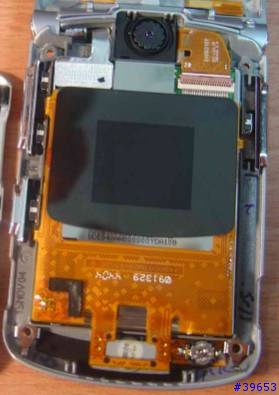

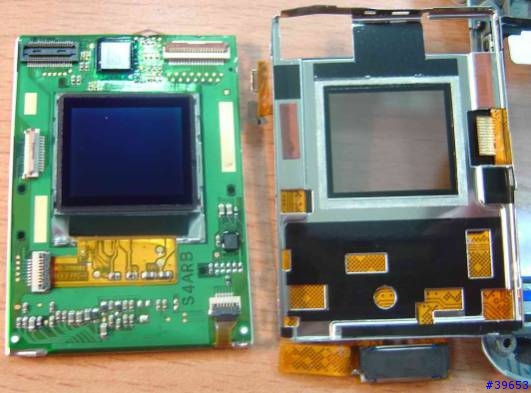

LCM FPC 金屬蓋分解

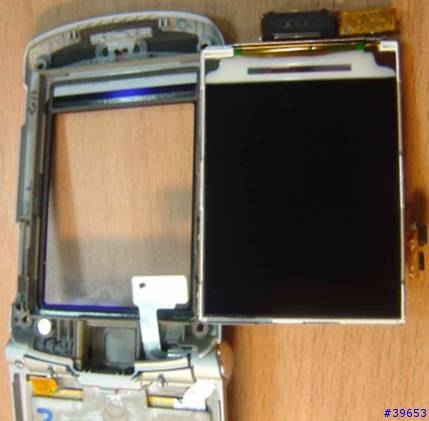

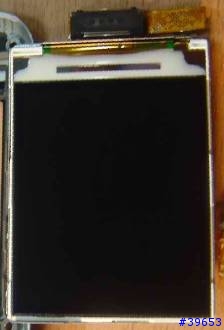

Main LCD


Main LCD拉近一點



希望大家對這份不負責報告滿意,幫我加一點分吧!!(加入這麼久還是零分)
