之前摔了N次 據說也掉進馬桶過?? (我就不知道了)
前天又不小心摔到
然後又再次慘白....
第二次了 所以就死馬當活馬醫
照片是用G-YOYO拍的 我盡量拍好

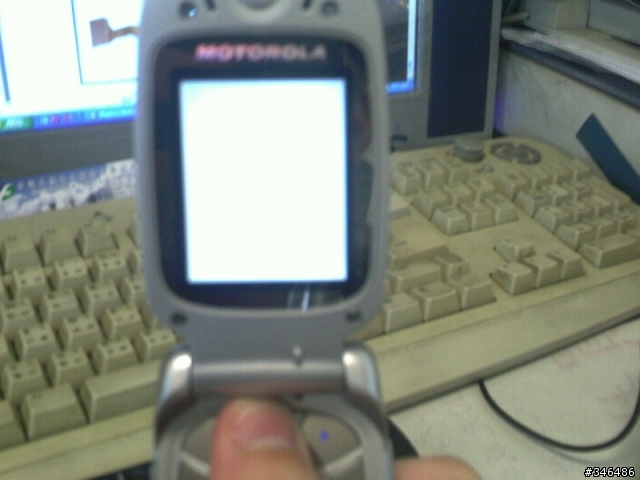

螢幕慘白照:
初步拆解:
那兩個喇叭據說有立體聲

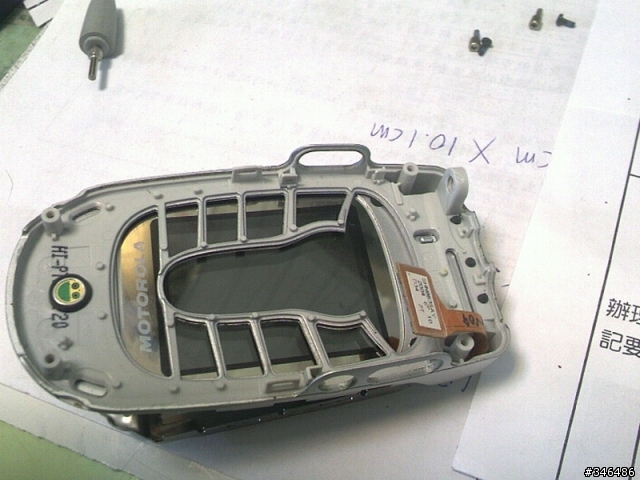

卸下外殼:

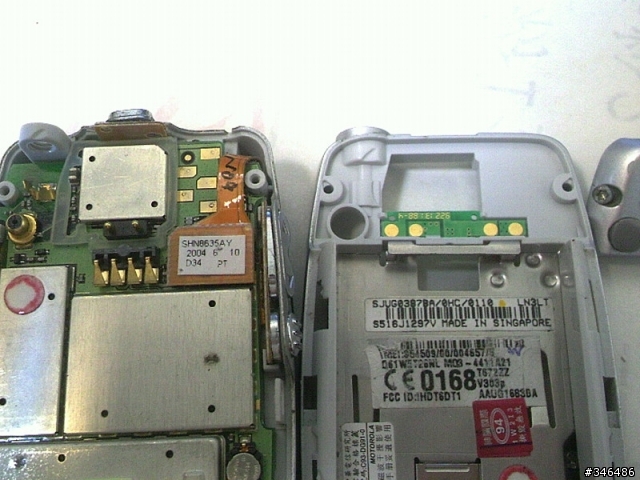

看一下機板中間的接點
那個4PIN是電池的...但喇叭的接點居然只有2PIN..?
所以兩個喇叭是裝爽的..沒有立體聲只有單聲
卸下機版:
那個軟排線要用小起子輕輕撬開

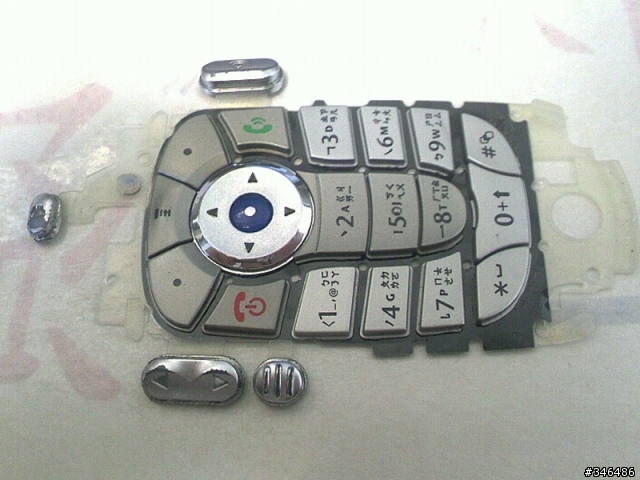

按鍵:
連側面的按鈕都再同一片

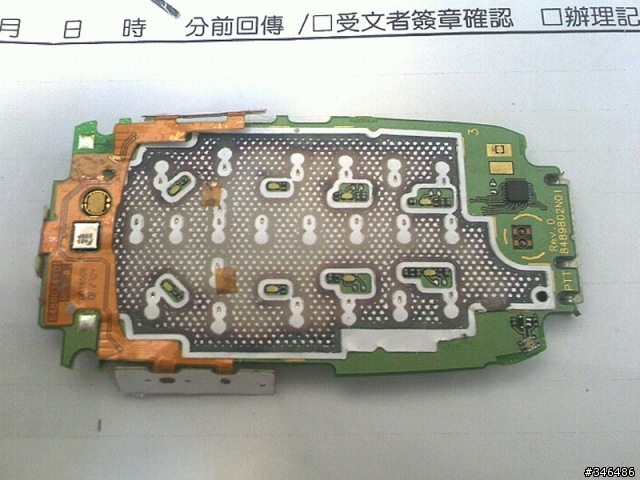

機板背面:
就是按鍵的電路

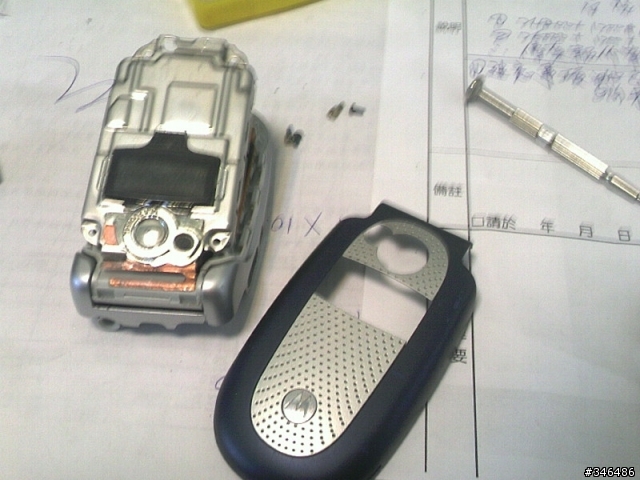

拆掉螢幕的貝殼蓋:

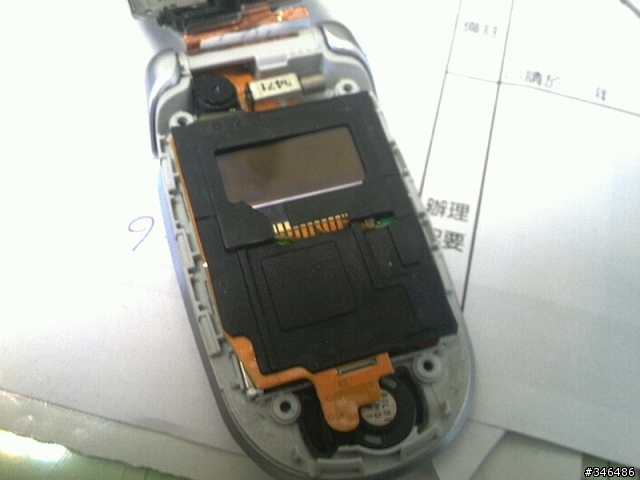

拿開鐵蓋:
有看到黑黑的那片 拿掉之後裡面有一顆ATI的顯示晶片 不過我沒拍
這時候的螢幕就可以整個拿起來了
畫素很小的鏡頭跟震動馬達都在上面
裝的時候要注意 很容易卡住
把空蕩蕩的下半身蓋起來看看:

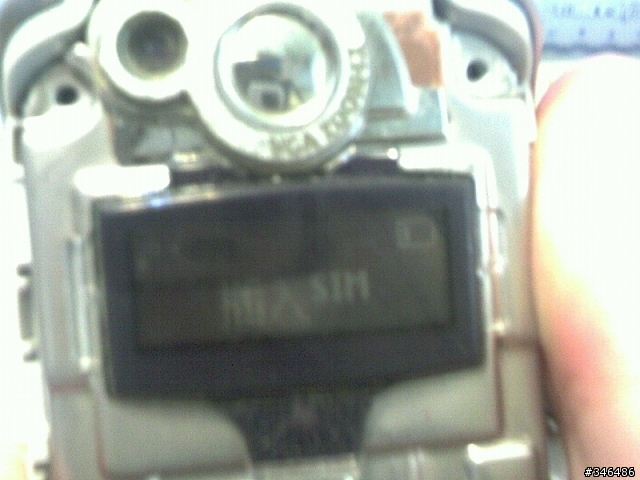

外螢幕還是正常的麻:
我只放上機板跟電池 用手拿著開開看
內螢幕基本上還是慘白
工具只要一個5角的起子
大小自己對一下 同一支就可以拆到我這種程度
另外拿開軟排線的時候 請小心
可以用東西從旁邊撬開
剩下的我放個從對岸抓來的文件
裡面就有說要怎麼拆
有些需要出力的我就沒那個膽去搞
請見諒....當然也別叫我再拆一次補沒拍的照片
因為拿去送修了(過幾天就過保..好樣的..)
以上...僅發表在OC、M01、PCADV
補充：因為我已經拆過了 不過保固貼紙從以前就爛了
所以下午神腦當作沒保固..不修就是不修
說我拆過了 但也沒差啦
又是一個敗家好理由
