[進化]L7耳機改裝全紀錄.可調音量哦~

之前已發表過改裝完成圖
這幾天閒閒沒事想把漆包線換成包皮線
原本要用鍍銀線的但是我的鍍銀線太細了.
怕會影響耳機功率所以改用3.5mm耳機延長線剩餘的線

首先準備下列工具:
斜口鉗.尖嘴鉗.電烙鐵.銲錫.助焊劑(錫油).手工鑽.銼刀.熱縮套.打火機.3.5mm耳機延長線.
電表(也可不用接點請看圖).瓷磚(防止烙鐵燙傷桌面)
其他沒有入鏡的還有:
美工刀.尖頭指甲刀(小剪刀)


注意事項:
未受專業訓練請勿模仿
用絡鐵.打火機請小心火燭
用刀.剪.鑽.鉗...等工具請小心不要受傷
助焊劑不適合人體食用
破掉的瓷磚請勿使用會割傷人的
如有需要可以請家長在一旁指導及注意安全
拆開耳機線控接聽線部份請參考"[分享]對L7耳機線開刀 ...."

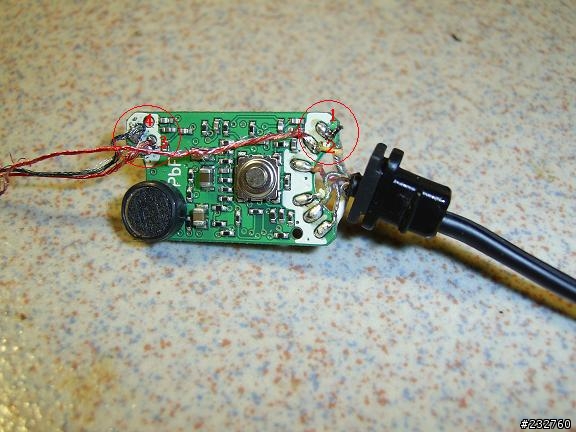

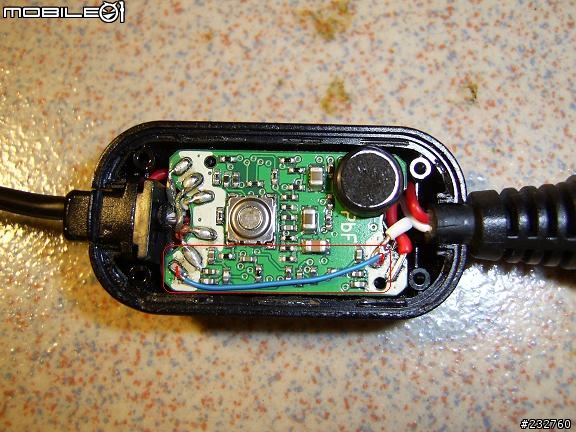

將1&2的線剪掉

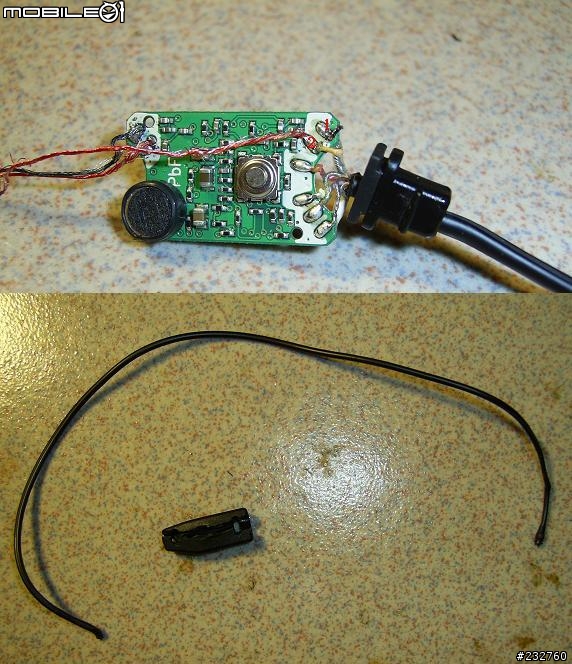

然後破壞左邊耳機出線的塑膠塊拿出左耳機線及塑膠塊
靠電路板的那一邊因為已經將1&2剪掉所以小心.大力的扯下就可以了


接下來將1.2.3.4接點的線全焊下來

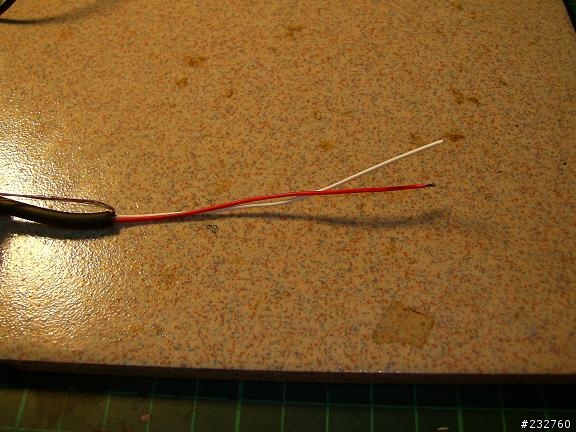

拿出耳機延長線將外皮剝開會出現三條電線
我們使用的是紅白兩色因為另一條裸銅線沒包皮不能絕緣所以我沒用

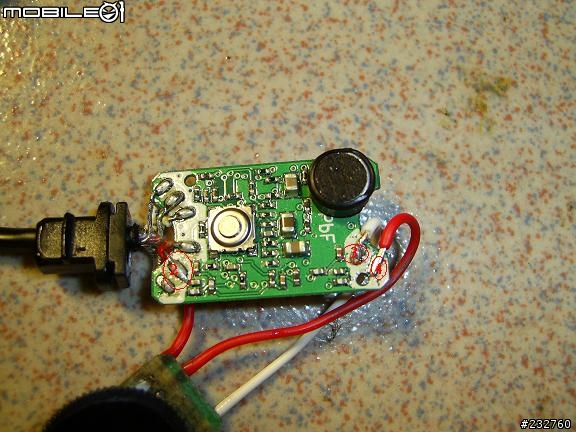

再來將由耳機延長線剪下的包皮線按圖案焊到2.3.4接點
3為負極所以用白色2.4為正極所以用紅色

(剝皮小秘訣(右撇子):
因為這裡的接點很小需要的剝皮長度也很短.
這時左手用尖嘴鉗夾住電線.
只露出要剝皮的長度.
再用右手拿斜口鉗利用槓桿原理夾住電線.
以尖嘴鉗當支點往上一翹.
就可以順利剝到需要的長度了)

三條線焊好後量好線的長度記得多預留一點

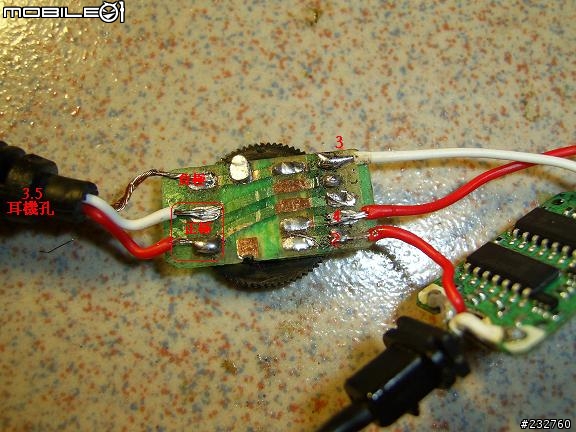

將線的另一端焊到音量調節器上
按圖也將3.5耳機孔的線焊到音量調節器上

這時建議將耳機接上插入手機試聽看是否有接點沒焊好的
如果沒問題就可以進入下一個步驟囉

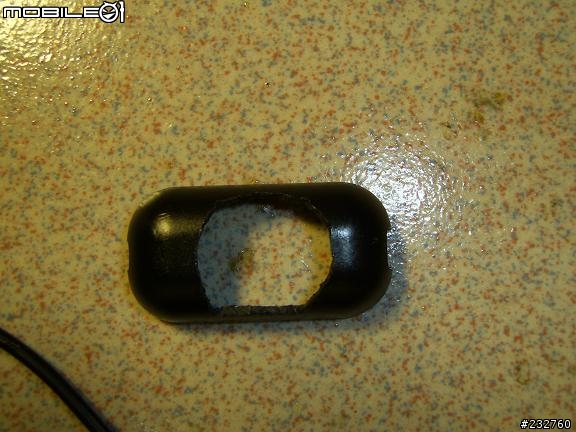

將線控放電路板的盒子挖洞(這個步驟要小心)
挖出可以將音量調節器的轉盤完全放入的洞
利用手鑽將輪廓用小洞挖出來再用斜口鉗.銼刀...等工具慢慢修
要小心挖邊挖邊比對做調整.直到轉盤轉起來不會卡卡為止

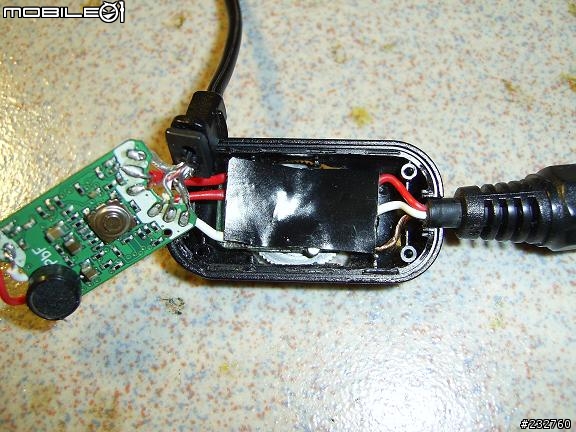

將剛焊好的音量調節器放進去
向內部的地方要墊張塑膠或紙片做絕緣.我是用卡點西德

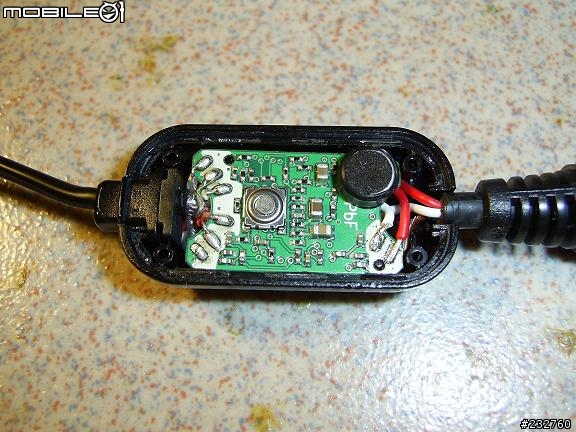

然後把線整理好將原來的電路板放上去
以平整為原則.最好從旁邊經過

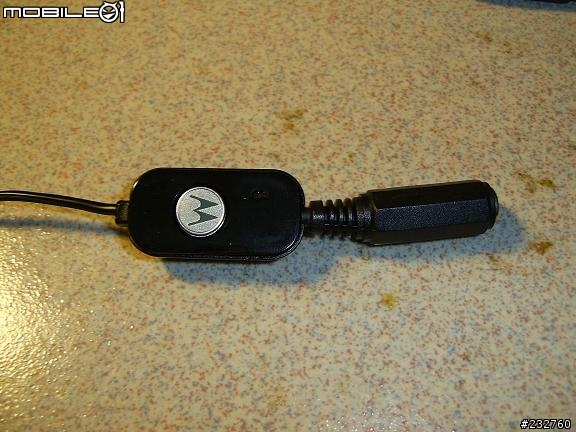

蓋回上蓋

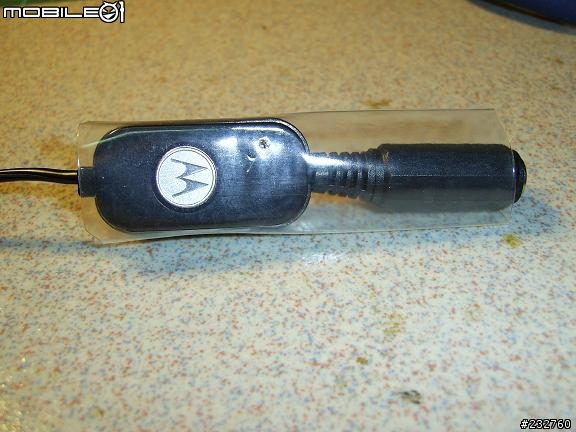

將熱縮套量好長度慢慢塞進去
至於熱縮套尺寸是幾號的我已經忘了.建議直接拿到材料行試穿比較準確

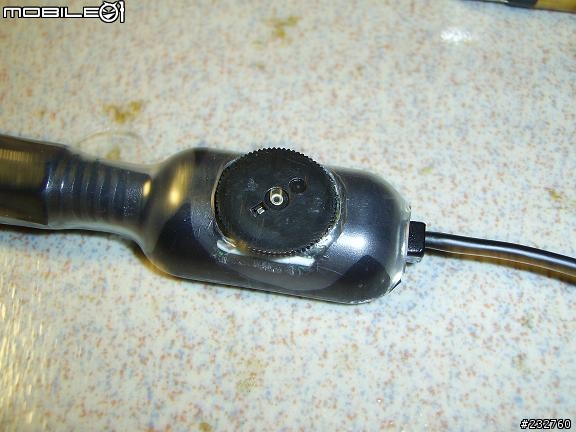

用打火機烘烤熱縮套他就會縮起來
但音量調節器轉盤也被封住了

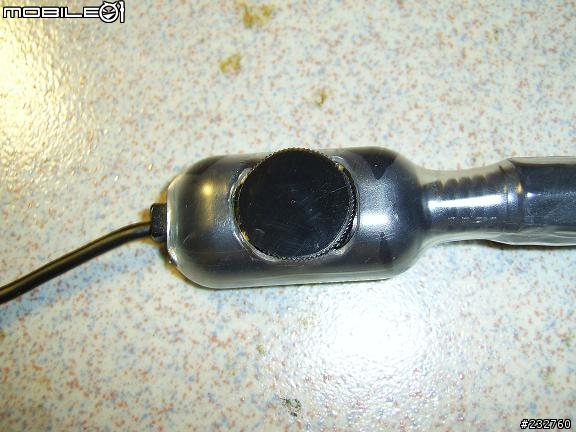

這時拿出美工刀挖洞.尖頭指甲剪刀修剪就可以囉

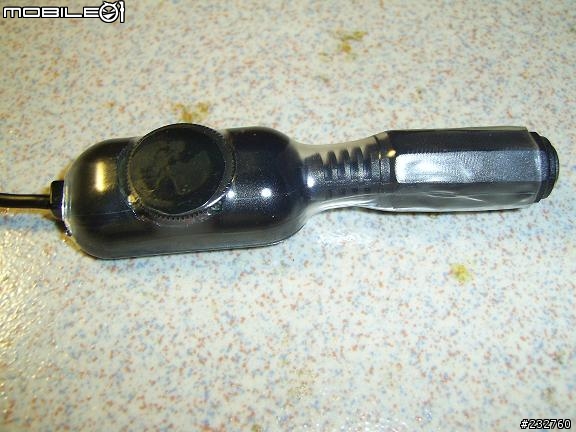

為了美觀在後面轉盤貼上黑色卡點西德就更有整體感了



完成圖請參考" [分享]改裝後的L7與E680耳機"
我之前的改裝有小問題.
1.當音量調到最小時會有一邊耳機還是有聲音
2.音量調到最大時另一邊耳機會有點小聲
這些問題在我把左邊耳機線拿掉後都沒有了
原來是因為將左邊耳機線剪掉時沒有處裡好導致線路短路才會有此現象

改裝都有其風險建議有經驗及能力者才動手改裝
動手改的人也要抱著[膽大心細.弄壞再買]的精神
這樣才會毫無顧慮的動手

另外我在Y拍上看到L7用的USB→3.5mm耳機轉接線一條$80
不過沒有通話接聽功能.
有很多手機專用可通話的轉接線其實只有一聲道沒有立體聲(左右聲道並接)
我朋友過年前買一條N牌6270轉接線用沒兩個月就壞了品質堪慮
還是自己改裝比較有保障壞了可以自己修.又有成就感

因為我的文筆不是很好有不詳盡的地方歡迎發問喔
呼~發表文章比改裝耳機還久

_____更__________________________________新___________________

剛才仔細聆聽的結果
發現左右聲道音量好像還有稍稍不平衡
所以我出決招~~~~~~
將1.3接點接在一起就解決了
