[已解決] 舊版FT-1030在線式外掛電池主機板接點詢問

TNT_JOHNN

TNT_JOHNN
個人積分：40分
文章編號：81869283

40分

樓主

2021-05-25 1:27

我就直接切入主題了
請問各位如果要外掛電瓶
做好的端子應該怎麼插呢？

（原廠有出外掛的版本但這台不是）
主機板看來是一樣的只是沒有拉線到背板

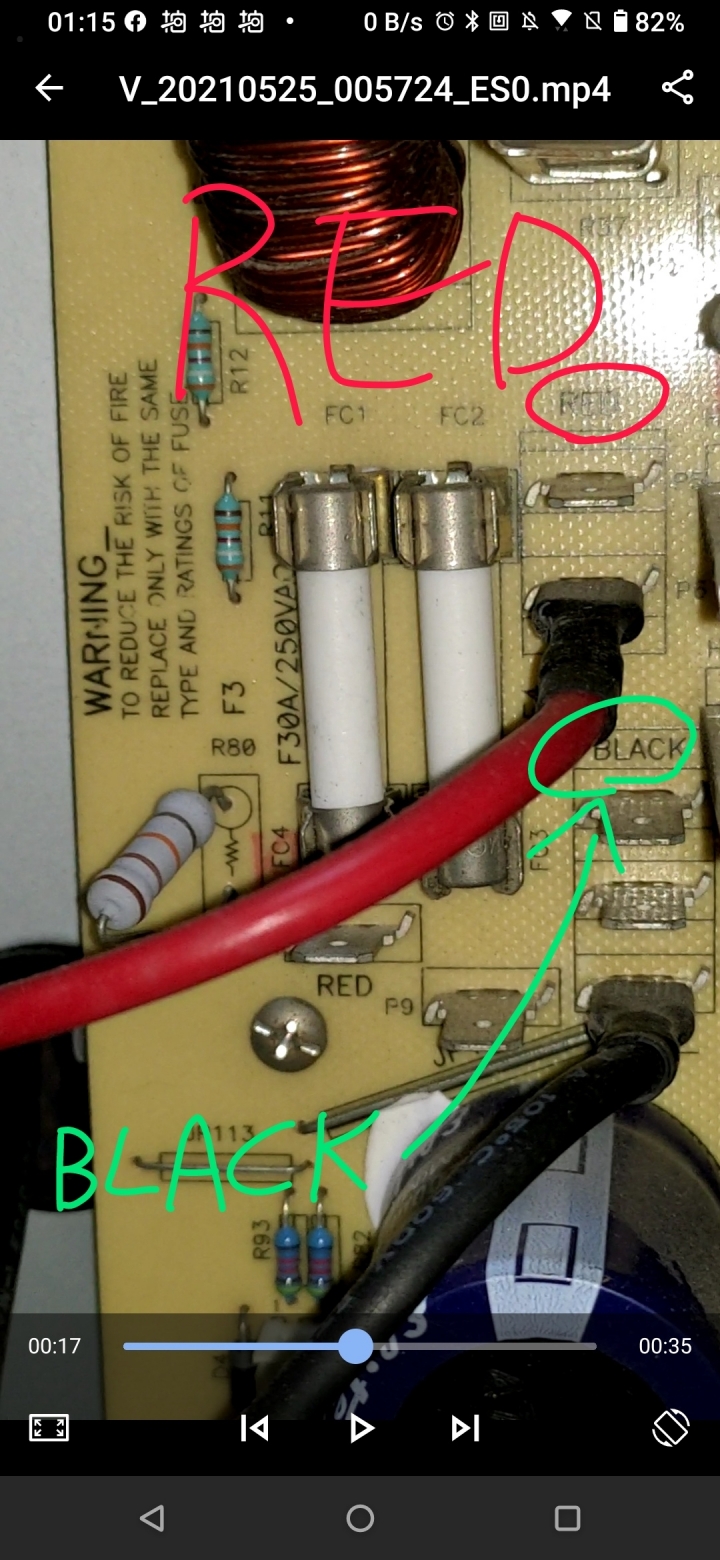

[已解決] 舊版FT-1030在線式外掛電池主機板接點詢問

直接並聯上去嗎？
他只有寫紅黑，原廠也不可能分享電路圖
目前預計串連REC22-12V*6再並聯上去

接下來說原因
家中三台在線互動CP1500PFCLCD
平均只能撐30分鐘，最久的是只有掛監視器16支
像上次停電就遠遠不夠使用

因此購入這台二手的在線式來外掛電瓶

家中原本也有規劃發電機
但是因為使用次數太低停電發動也不方便
沒有定期保養已經損壞...

以上，如果有人有在線式
額外拉出來過的朋友，可以分享一下就太感謝您了~

2021-05-25 1:27 發佈

文章關鍵字舊版線式外掛電池主機板接點 1030

tda123456

tda123456
個人積分：8682分
文章編號：81869523

8682分

2樓

2021-05-25 3:06

TNT_JOHNN wrote:
目前預計串連REC22-12V*6再並聯上去

12V 串聯變72V再並聯上去？
先買個三用電錶量一下會比較保險吧？
順便確認板上預留的pin腳是否共通

TNT_JOHNN

TNT_JOHNN
個人積分：40分
文章編號：81872012

40分

樓主

2021-05-25 10:30

tda123456 wrote:
先買個三用電錶量一下會比較保險吧？
順便確認板上預留的pin腳是否共通

想說不把原廠的線移除
怕主機板斷電會不會有問題
(設定或是什麼東西跑掉(我也不知道會不會這樣))
如果最後沒有人嘗試過，也就只能直接量了

港都狼仔

港都狼仔
個人積分：31527分
文章編號：82197176

31527分

4樓

2021-06-21 19:00

TNT_JOHNN wrote:
我就直接切入主題了請...(恕刪)

跟原本電池紅黑在一起就好，但要注意電池組太大，原機充電電路沒有改裝的話，充電非常久，也容易搞壞品質不好的充電電路(因為充電時間長，長時間全負荷輸出)

TNT_JOHNN

TNT_JOHNN
個人積分：40分
文章編號：82315992

40分

樓主

2021-07-03 21:03

港都狼仔 wrote:
跟原本電池紅黑在一起(恕刪)

感謝您~已經接好了

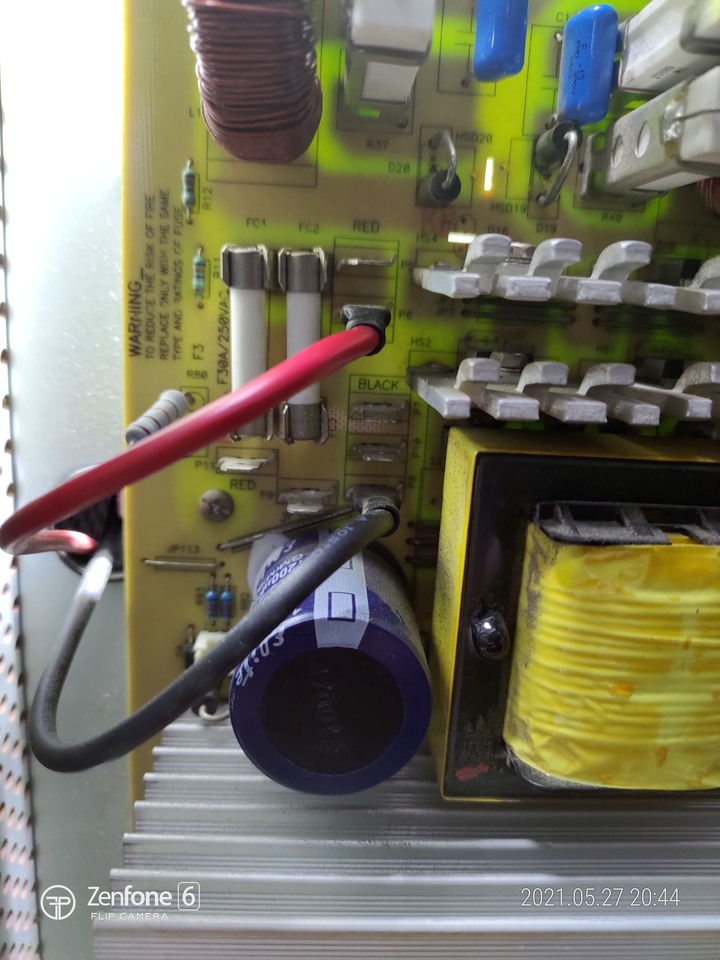

附上我最後的方法~
點我看大圖

除了量測電阻最後用手電筒在後面看
確認都是並聯的就直接接上去了~

另外想問您
原本在線式就是轉成直流再轉交流輸出
那他的轉直流部分應該本來就有散熱?
還是兩個是分開的模組呢

港都狼仔

港都狼仔
個人積分：31527分
文章編號：82317975

31527分

6樓

2021-07-04 2:43

TNT_JOHNN wrote:
感謝您~已經接好了附(恕刪)

嚴格來說裡面AC-DC與電池充電線路是分開的，所以實際電池充電能力與速度由充電電路決定，一些改裝外掛電池箱的會加大充電電路
