即便 USB 介面規格在 USB 4 規範公布後,具有最高 40 Gbps 的傳輸頻寬,不過要普及到市售硬體裝置上,仍然需要一段時間,在 USB 4 裝置普及之前,Thunderbolt 3 傳輸介面仍然是目前市面上,針對高速外接傳輸介面的最佳選擇。

不過隨著 Thunderbolt 4 介面發表,Thundebolt 3 介面的周邊也開始有降價的趨勢,加上 Thunderbolt 4 介面與 Thunderbolt 3 介面在傳輸頻寬上沒有差異(均為 40 Gbps),所以市面上也開始出現越來越多 Thunderbolt 3 介面產品。這次陳拔要來測試的,就是 CORSAIR 在併購 Elgato 後,所推出的旗下首款 Thunderbolt 3 集線器產品:TBT100。


CORSAIR TBT100 外盒開箱與外觀


CORSAIR TBT100 的外型設計採多數 Thunderbolt/USB Dock 常見的橫置式設計,並且將機身高度縮減,讓使用者可以放在螢幕下方,減少桌面佔用空間。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
CORSAIR TBT100 的外盒正面,採用 CORSAIR 產品一貫的黃黑配色設計。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
在產品名稱下方標示著 Thunderbolt 3 Dock  字樣,代表為 Thunderbolt 3 集線器產品。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
TBT100 盒裝後方圖示,標註機身正反面連接埠佈局。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
可支援最高 85W 的供電規格。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

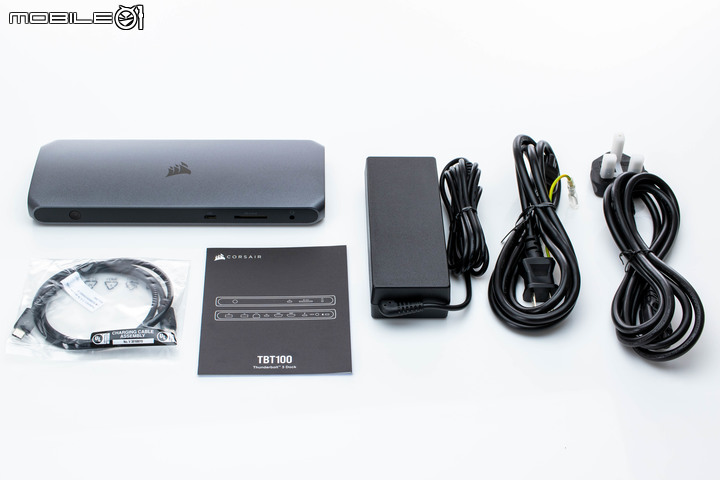

TBT100 的盒裝內容,包括 TBT100 本體(左上)、0.7 公尺 Thunderbolt 3 傳輸線、使用指南、電源供應器與兩條不同規格的電源連接線。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

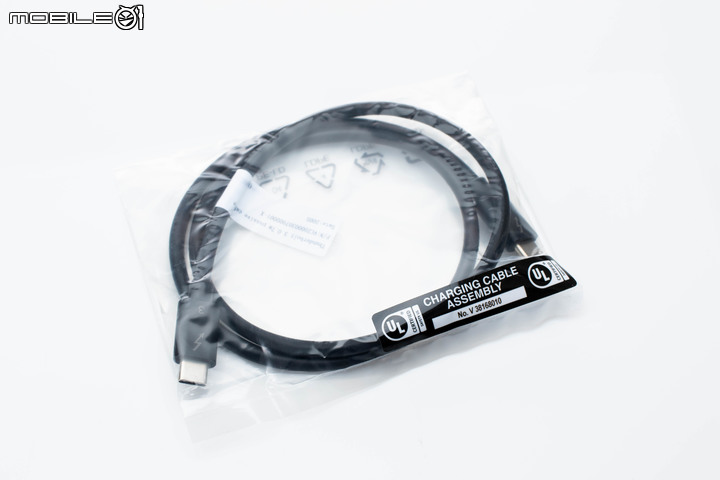

所配屬的 Thunderbolt 3 傳輸線,採用 0.7 公尺長度規格。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
電源供應器為群光的產品,輸出電壓為 100W。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

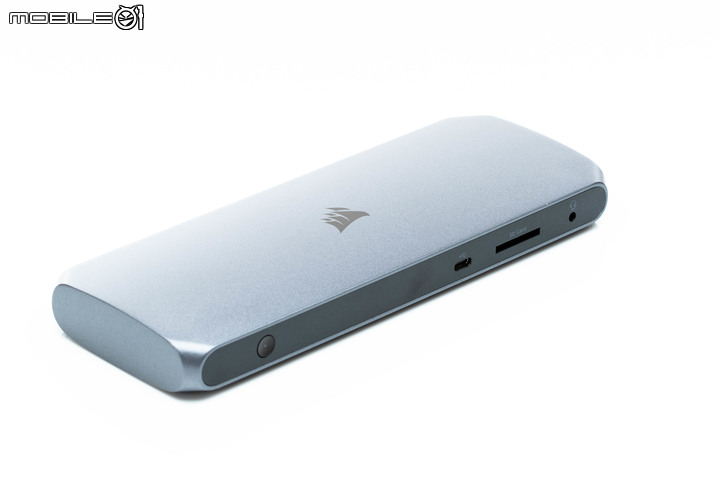

TBT100 整體採用金屬材質外殼,表面採用細噴砂塗裝,邊角部分具有導圓設計。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

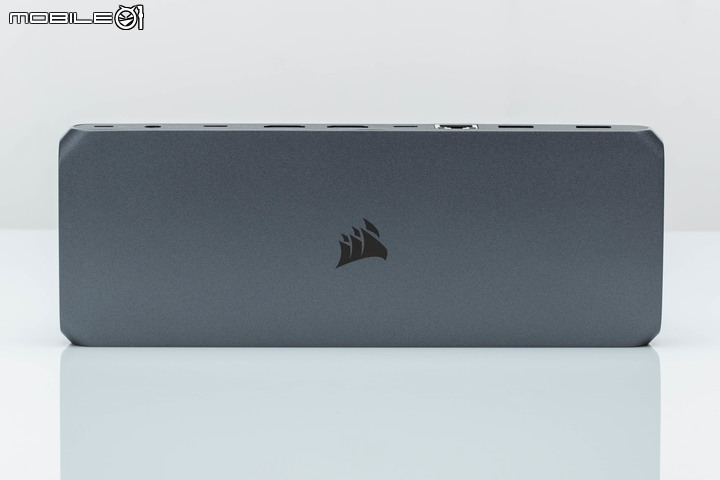

正面上方具有 CORSAIR 海盜船的 Logo 塗裝。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

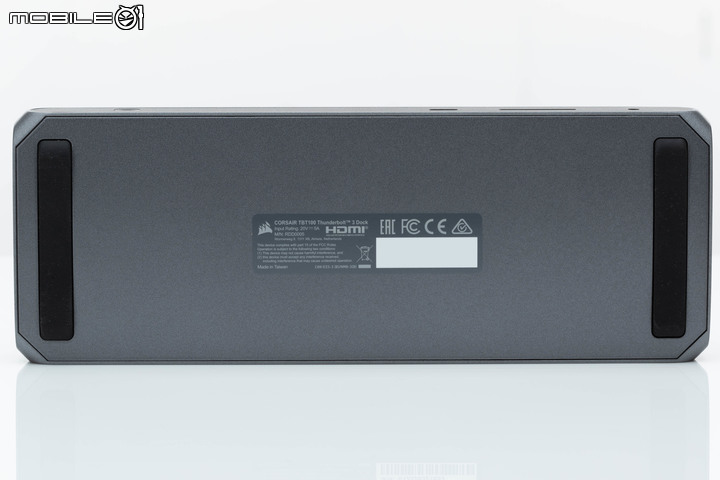

底部兩側具有止滑條設計,放置在桌面時,提供記憶卡或傳輸線插拔時一定的穩定度。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

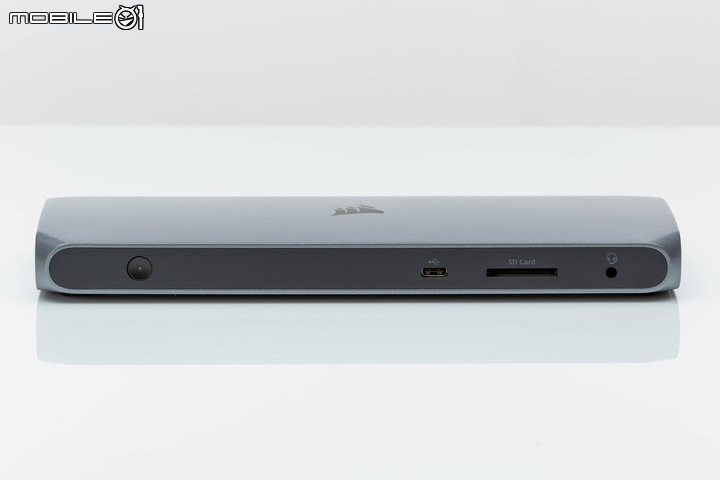

CORSAIR TBT100 的正面連接埠,由左至右分別是電源按鍵、 USB 3.2 Gen 1 連接埠(10Gbps)、SD 記憶卡插槽(支援 UHS-II)以及 3.5mm 耳機麥克風連接孔。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
CORSAIR TBT100 的後方連接埠佈局,由左至右分別是兩組 USB 3.2 Gen 1 連接埠(5Gbps)、 1GbE 有線網路連接埠、USB 3.2 Gen 1 連接埠(10Gbps)、兩組 HDMI 2.0 連接埠、Thunderbolt 3 連接埠、電源供應器連接孔以及 Kensington 防盜鎖孔。


CORSAIR TBT100 傳輸與供電效能實測


CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

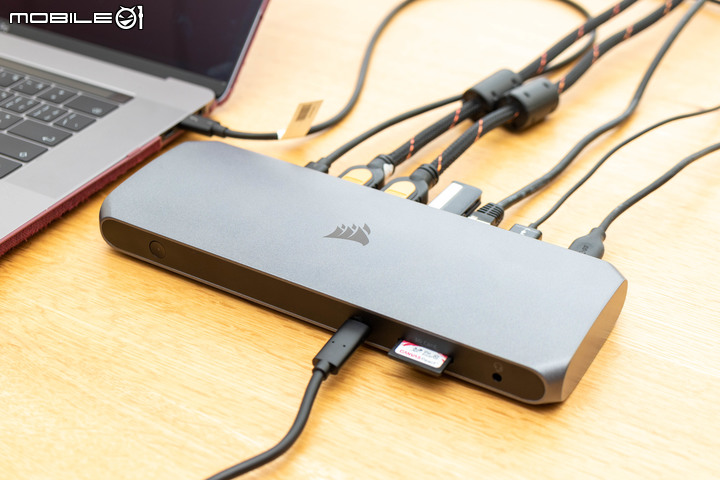

接下來將 TBT100 分別接上蘋果 15 吋 Apple MacBook Pro 以及華碩 ExpertBook B9400,來看看 Corsair TBT100 針對兩款不同作業系統的支援能力。

首先在 Thunderbolt 3 的相容性部分,在這兩款均具有 Thunderbolt 3 介面的筆記型電腦上,TBT100 都能夠順利連接,不過在華碩 ExpertBook B9400 上,因為採用 Windows 作業系統,在裝置管理員內是無法看到 TBT100 的相關資訊,僅有 MacOS 的 15 吋 MacBook Pro 可以看到相關資訊以及連接頻寬。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
TBT100 在 MacOS 上的顯示情形,可達到最高 40 Gbps 的頻寬。

接著僅連接筆記型電腦的狀態下進行傳輸性能測試,將先前測試過的 Micron Crucial X8 外接式 SSD (請見:美光 Crucial X6/X8 2TB USB-C SSD 實測 兼具輕巧與容量的外接儲存選擇),插入正面的 USB-C 10 Gbps 連接埠,分別以蘋果 15 吋 Apple MacBook Pro 以及華碩 ExpertBook B9400 進行測試,結果如下:

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

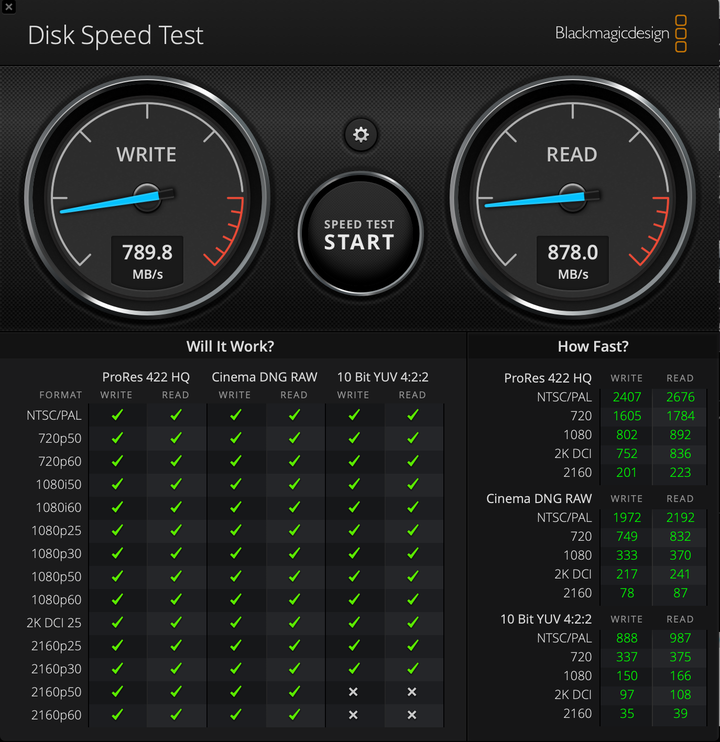

Micron Crucial X8 透過 TBT100 連接蘋果 15 吋 MacBook Pro 筆電時所測試到的傳輸速度,跟直接連接方式相比,大約有 9% 左右的性能落差。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
Micron Crucial X8 透過 TBT100 連接 ASUS ExpertBook B9400 筆電時所測試到的傳輸速度。

另外在外接 Dock 很重要的外接顯示器連接部分,TBT100 提供了兩組 HDMI 2.0 影像輸出連接埠,同時支援 [email protected] 的雙訊號輸出,不過因為陳拔手上並沒有兩具 4K 顯示器可以同時進行測試,所以改以 4K 解析度、144Hz 更新率的 ROG XG27UQ 以及 WQHD 解析度、144 Hz 的小米 34 型曲面螢幕進行同時連接測試,來看看 TBT100 應對雙螢幕的能力。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
TBT100 在背面提供兩組 HDMI 2.0 視訊輸出介面,支援雙 [email protected] 訊號輸出。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

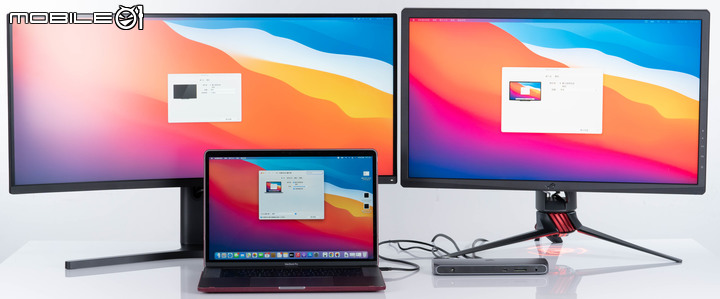

首先在 15 吋的 MacBook Pro 上進行測試,可以在 60Hz 更新率下,順利在 ROG XG27UQ 與 小米 34 型曲面螢幕顯示畫面。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

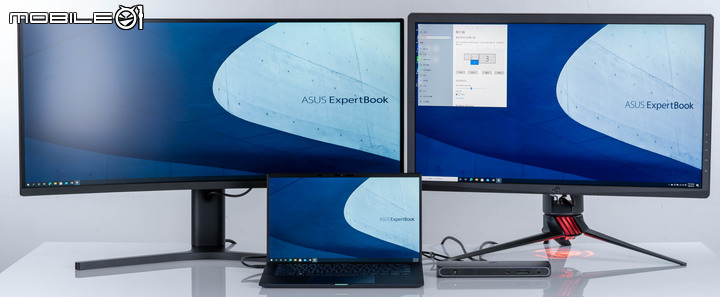

另外在 ASUS ExpertBook B9400 測試結果部分也是同樣的結果。

不過可惜的是,因為 TBT100 的 HDMI 規格僅提供至 2.0,在螢幕更新率部分限縮在 60 Hz, 所以在這兩款更新率較高的螢幕上,以 TBT100 連接 HDMI 介面外接螢幕,就只能跑到 60 Hz 的更新率表現,若是對這部分有所要求的人,還是直接以 DisplayPort 介面連接主機/筆電會有比較好的效果。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
透過 TBT100 外接螢幕時,更新率僅能提供至 60Hz。

至於在筆電供電能力部分,CORSAIR 官方表示 TBT100 可透過 USB PD 支援最高 85W 的供電,陳拔也實際上利用測電器,針對 TBT100 連接 15 吋 MacBook Pro 與 ASUS ExpertBook B9400 的供電結果進行測量。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

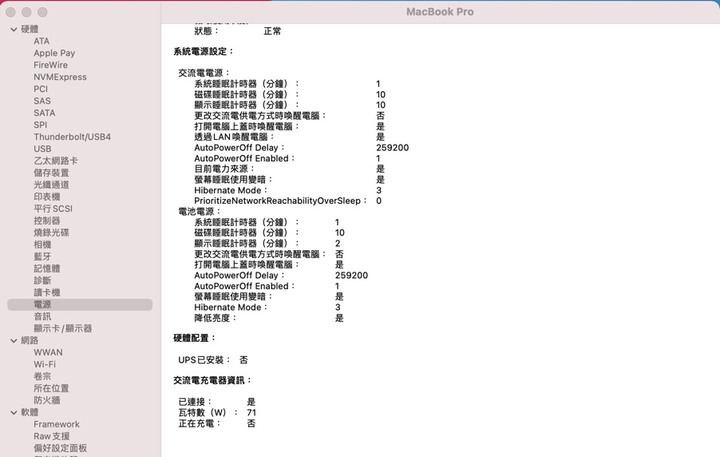

MacBook Pro 以 Thunderbolt 3 傳輸線與 TBT100 連接時的供電結果,充電瓦數為 71W。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

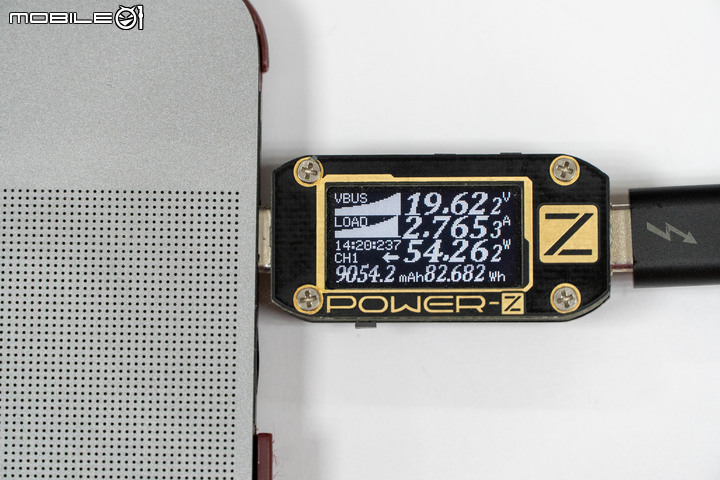

利用 POWER-Z USB PD 測試儀,對蘋果 15 吋 MacBook Pro進行充電測試的結果。

CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊
利用 POWER-Z USB PD 測試儀,對華碩 ExpertBook B9400 進行充電測試的結果。

CORSAIR TBT100 測試總結


CORSAIR TBT100 Thunderbolt 3 Dock 試用 單一連線擴充多種週邊

身為以筆電為工作主力的工作者,陳拔使用 Thunderbolt 介面其實有一段時間了,從速度為 20 Gbps 的 Thunderbolt 2 介面開始,高速、穩定的傳輸性能,加上一條線就能提供包括顯示/外接介面所有傳輸需求的設計(後來還加上供電)。即便後來有 USB Type-C 介面的集線器推出,但是在穩定度、擴展性與相容性來說,仍與 Thunderbolt 介面產品有一段差距。

但 Thunderbolt 介面產品最大的缺點就是在售價部分,目前市面上的集線器產品售價都大約落在 7000-8000 元左右,TBT100 的售價也差不多(建議售價為 259.99 美元,約合台幣 7350 元),大約是 USB-C Hub 的 2 倍之譜,成為最大的普及障礙。不過這幾年 Intel 在 Thunderbolt 的推廣上動作頻頻,不僅降低授權費也擴大認證廠商規模,是否會 Thunderbolt 介面持續普及,陳拔其實相當期待。
