[分享]我的CarPc初版_補充照片跟說明

終於換我來獻醜了,

經過約半年的規劃,找尋零件,
現在終於有小小的成就,

這只是小小的報告,未詳盡處請多包含,
這次修改增加了些照片,請耐心欣賞......


主機的位置,在副手座下,
主機板佰鈺CFI S76, AMD 2500+ UC 1700+(因為只有133外頻), 256mb DDR ram,vga onboard, TV out, usb x4, 1394 x2,6聲道輸出,這塊主機板只有17x24 cm,
3.5" 80G HD x1,
dc/atx 75w x 2,
裝在一個B4整理盒裡面,因為沒現成的又有高度限制,試過不少盒子 ,這個最方便施工.平常看不到主機,拍照把椅子往後挪了.
主機隨時可以拆下,整線就利用海x腳踏墊的魔鬼氈黏住地毯藏在下面.

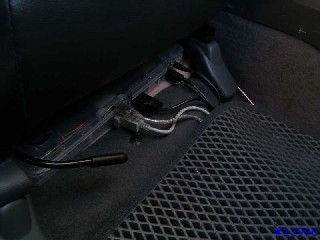

再來一張近照.包含gps,VGA out, video out.還有一條power sw延長輸出.
電源輸入在旁邊,這裡看不到.

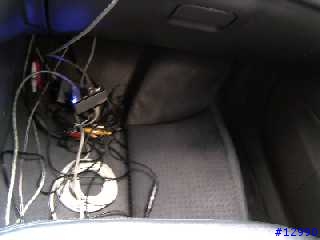

翻開墊子,慘不忍睹


手套箱中的DVD和開關,手晃動到了.
DVD就是fotobar,可以當讀卡機,內涵一部combo dvd,
開關有reset,PW led, HD led, Power,從報廢機箱改的.


置杯架內的螢幕電源開關,DTV-B接收器.

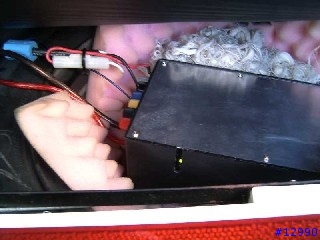

dc/dc 穩壓器,這是某位大大的作品,在備胎室,當然備胎倒過來放了,
除了穩壓,因內建電池,可以提供約一小時的電力,實際多久還沒有機會測試,因為.....
還有一條控制線還沒裝.用來暫時停車,不想關機,可以撐一會兒.
目前可以和鑰匙啟動連動,啟動後才會同時充電跟穩壓,
若是只有開電門來聽音響,也是可以啟動主機,但是只有穩壓功能.

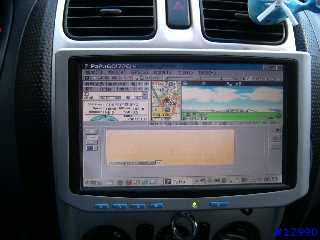

作業系統,wxn xp TabXX pc 2005 w SP2, Poxer DxD 5,
目前選擇使用media car,當然還有其他軟體......不方便


不用多做解釋了吧.....


無線上網測試成功,我的AP在4樓側面.速度目前可以到6mb,還可以.


半側面照,固定架太靠近音響主機了,會影響到音響的操作跟換片,還要改進.


GPS Mouse 的位置,在前檔玻璃下,因為沒隔熱紙,,收訊一直不錯.
11G的天線還沒固定,拍完照就拿下來了,因為還沒想到線要怎麼走.


這是我的預備機聖桑的esspreXXXX,當主機拆下來更新的時候,就靠他了,不過速度慢了點,賽揚733.開關在機身,所以當放在副手座下面時,開關不是很方便,尤其是旁邊有人時.

待改進:
- 螢幕位置不佳,改進中.
- 數位電視天線位置不佳,改進中.
- 還沒利用到主機板的5.1聲道.DVD享受不夠.
- 主機固定不佳,改進中.
- 輸入裝置目前是使用螢幕,含手寫.2個無線鍵盤,一個RF,一個紅外線的,效果都不好.
:
:


先這樣,基本功能已經ok,其他就有時間再慢慢改進了.
