關於HD-SDI影像擷取卡請益

住家門前裝了2支監視器是用奇偶800B的監視卡,無奈一直覺得畫質不甚理想,最近才發現有高畫質AHD鏡頭,自作聰明的想說把原本的鏡頭換成AHD就可以改善原本的畫質,結果當然是不行啊,只好把AHD切回傳統的畫質!(還好只有先買一個AHD鏡頭)

接著在網路上尋找有無HD高畫質的監視卡(不要問我為什麼不用監視系統主機就好了,我就是想裝監視卡在PC上!),於是找到了奇偶GV-SDI-204及滿景4908A、4904A這二家,雖然其它品牌也有出但我希望最少可以有4路以上的。

小弟想請教的是:
一、如果換了上述奇偶或滿景的HD-SDI影像擷取卡,那麼原本買的那支AHD鏡頭是不是就可以發揮它原本高畫質的功能?

二、換了HD-SDI卡從鏡頭到PC這段距離間是否還要用SDI訊號中繼器之類的東西?(小弟家鏡頭到PC間大約20米內)

三、雖然找到了這二家有4路以上的HD-SDI產品,但二家官網上都沒有販賣的資訊,網路購物上也找不到有上述型號的商品,所以想請問有沒有大大用過這類的東西,價位大約是多少?還有沒有什麼要注意的地方?

以上謝謝!
2015-08-17 9:12 發佈

(1)不行,AHD CAM的接收端應該是接類比或解AHD的系統,接收端若是HD-SDI的卡不能解AHD CAM的CVBS或H.264,
HD-SDI卡是用來收非壓縮的高解數位訊號

(2)距離20M對AHD/HD-SDI CAM都是小case,兩者都可接100或更長吧.

(3)HD-SDI是冷門的規格...現在是IPCAM比較火紅...而且貴不少...
有高清低延時的需求才會用HD-SDI的CAM或卡吧...



seenskai wrote:
(1)不行,AHD CAM的接收端應該是接類比或解AHD的系統,接收端若是HD-SDI的卡不能解AHD CAM的CVBS或H.264,
HD-SDI卡是用來收非壓縮的高解數位訊號
(2)距離20M對AHD/HD-SDI CAM都是小case,兩者都可接100或更長吧.
(3)HD-SDI是冷門的規格...現在是IPCAM比較火紅...而且貴不少...
有高清低延時的需求才會用HD-SDI的CAM或卡吧...恕刪)


那我簡單請教,現行有無可支援小弟敗的那顆AHD鏡頭的影像擷取卡?
或有沒有其它影像擷取卡(4路以上)可以監視錄影720P或1080P之高畫影像?
或是有什麼方法嗎?
我在靠近妳 妳在離開我 正在離開的妳 請回頭看看我 by 藤井樹
我的公司系統是代理奇偶科技的產品

奇偶的SDI卡很貴喔(經銷價也要2萬多 市價約3萬) 而且停產了

要高清怎不用奇偶的IPCAM呢?

奇偶和晶睿並稱IPCAM兩大龍頭大廠

而且你的GV800的系統本來就是混合式NDVR 不用家卡可直接安裝IPCAM

如果是台北的話 小弟可以幫你服務或諮詢
我最近也在為更新監視系統一直頭大中
剛剛搜尋了很多資訊
剛好又看到你的發文
就心血來潮給你一些我目前了解的資訊

SDI規格的擷取卡就不用看了
一定不合你需求,因為她太貴了
但是IP CAM鏡頭價格不低,而且必須重拉網路線
CP值好的就是AHD跟TVI兩種規格下去選

AHD規格向下相容支援(支援AHD 1080P/AHD 720P/960H/D1)
比較新的AHD錄影主機甚至還支援IP CAM錄影
也就是AHD錄影主機可以錄IP CAM傳出來的影像
可說是一機通吃(當然TVI也有這種的)

然後就是AHD系統的周邊都比較便宜,比TVI還便宜
如果你是在不更換配線的前提方式下要升級,再加上你已經買了一個AHD鏡頭
個人建議比較傾向AHD系統

你如果不想買DVR主機
一定要內接擷取卡的話
現在網路上已經有賣AHD的擷取卡了
支援720P 4路錄影
露天拍賣上搜尋一下就有
一張一千多,不貴
但是能不能一台電腦插多張卡做更多路錄影我就不知道囉
目前也只有這張卡可以買

網路上有一篇CVI TVI AHD的比較表
http://ids.asianmedia.com.tw/new_article.asp?ar_id=30056
你可以參考看看

-----------------------------------------
以上回純屬個人想法
請勿筆戰

killer-sean wrote:
我最近也在為更新監...(恕刪)


請問現在如果買 AHD DVR 對岸產品,建議買哪家哪種規格呢?
現在用PC + vguard ,畫質與耗電都不敷需求了,
以720P 規格以上 現用 3鏡頭,但預估會到6鏡頭,所以要8路規格,
但看對岸用的晶片多為 海思3520 or 3520D or 3521D 差別大嗎?
這幾顆海思晶片我是沒特別研究拉
DVR廠商都用海思的居多
因為每家廠商都一樣,4路一種晶片,8路一種晶片,16路一種晶片
個人印象中
好像是晶片效能等級不同
能對應錄影的路數不同而已
352X系列晶片好像是720P錄影
353X系列晶片才有1080P錄影呦

我DVR是買大陸一家 巨峰科技 FENG 的牌子
這也是大陸的大牌子
這台支援16路16聲 4顆STAT各6TB硬碟 當然也支援IPCAM
他們公司還有做更高級8顆硬碟等級的DVR勒
去他們公司網站看看你就知道

台灣都沒有這種等級的,說真的對台灣廠商有點失望
台灣應該不止這點水準,個人覺得應該是市場太小
導致廠商不願研發新產品造成的

台灣DVR目前只做到16路4聲還沒有看到16路16聲等級的
硬碟最大也只能支援2顆硬碟 各4TB(有一兩家有支援5還是6TB 忘了)

等了一個月,終於拿到訂製的4HDD AHD2.0錄影主機(大陸巨峰*雄邁*的)
機器整體操作介面還算好用
唯一缺點是不能透過同軸設定鏡頭參數(設定鏡頭解析度,亮度,對比.....)
所以買鏡頭時記得要買有線控的
但是是其他PTZ等等還是都可以控制
是不錯的選擇

給大家看960X480(AHD-L或960H)跟1920X1080(AHD-H或1080P)的錄影解析度差別
鏡頭我是用廣角3.6MM的
1920X1080這張鏡頭焦距有點失焦(尚未微調到準焦,焦距跑道周圍去了...),還請見諒
不過基本上有對到焦的車牌,在大6米遠的距離是還算清楚的
這兩張照片因為是臨時錄的,先放上來給大家看
等全部系統架設完成,再重新補檔給大家看

2015/11/19補上有對焦的1920X1080(AHD-H或1080P)圖檔
原影像檔擷取
無修圖
點擊圖片可放大

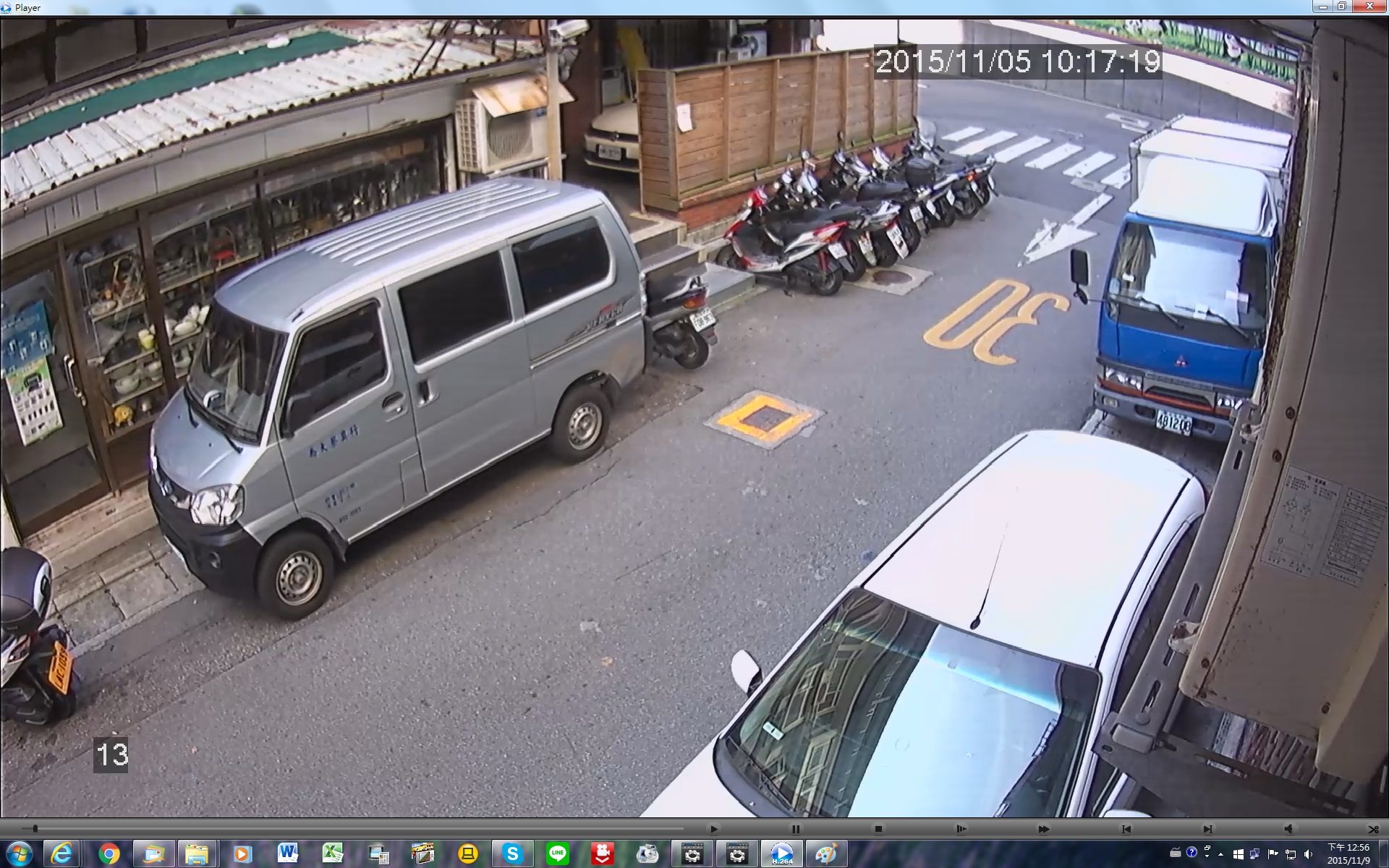

960X480(AHD-L或960H)

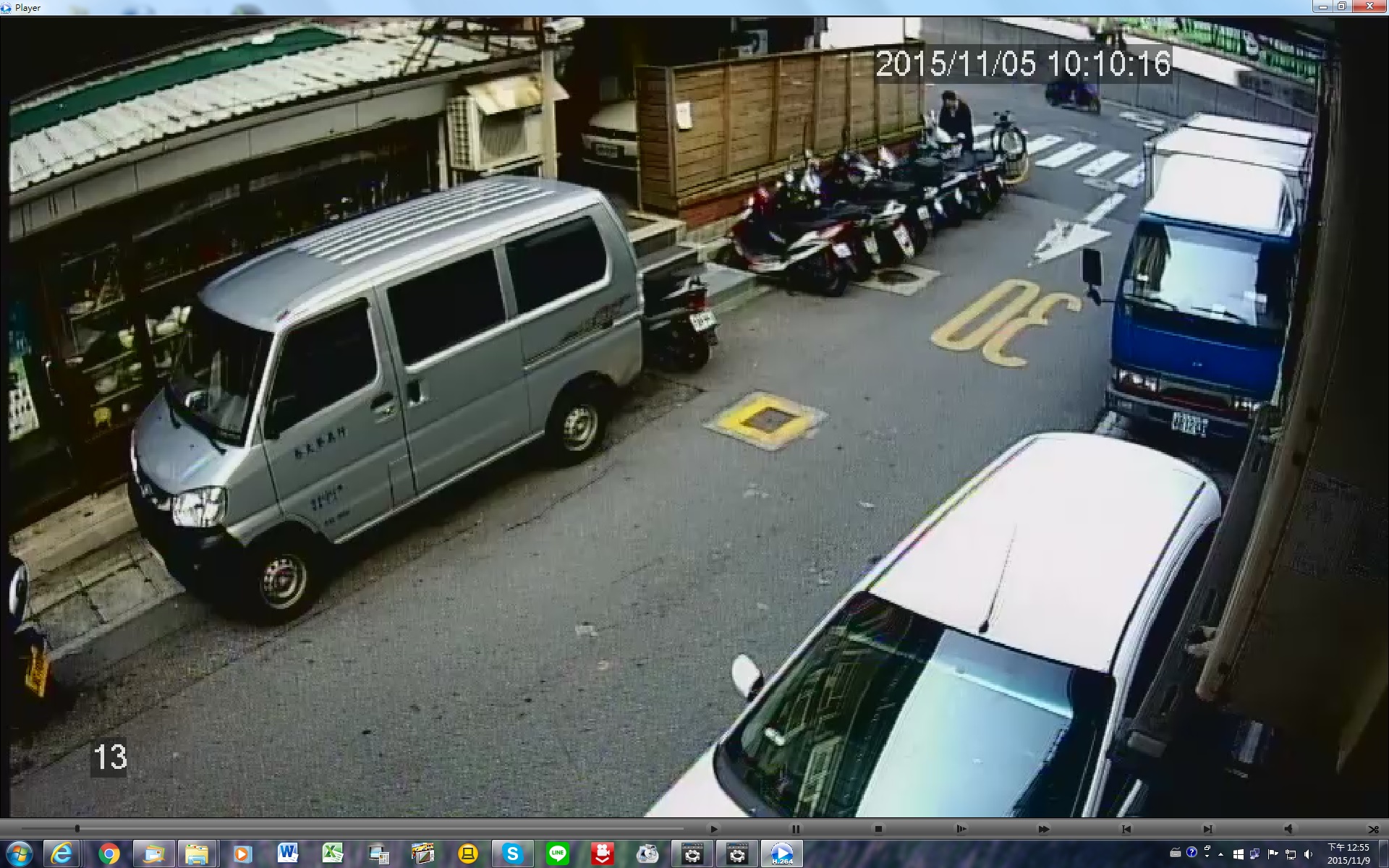

1920X1080(AHD-H或1080P)這張鏡頭焦點有點失焦

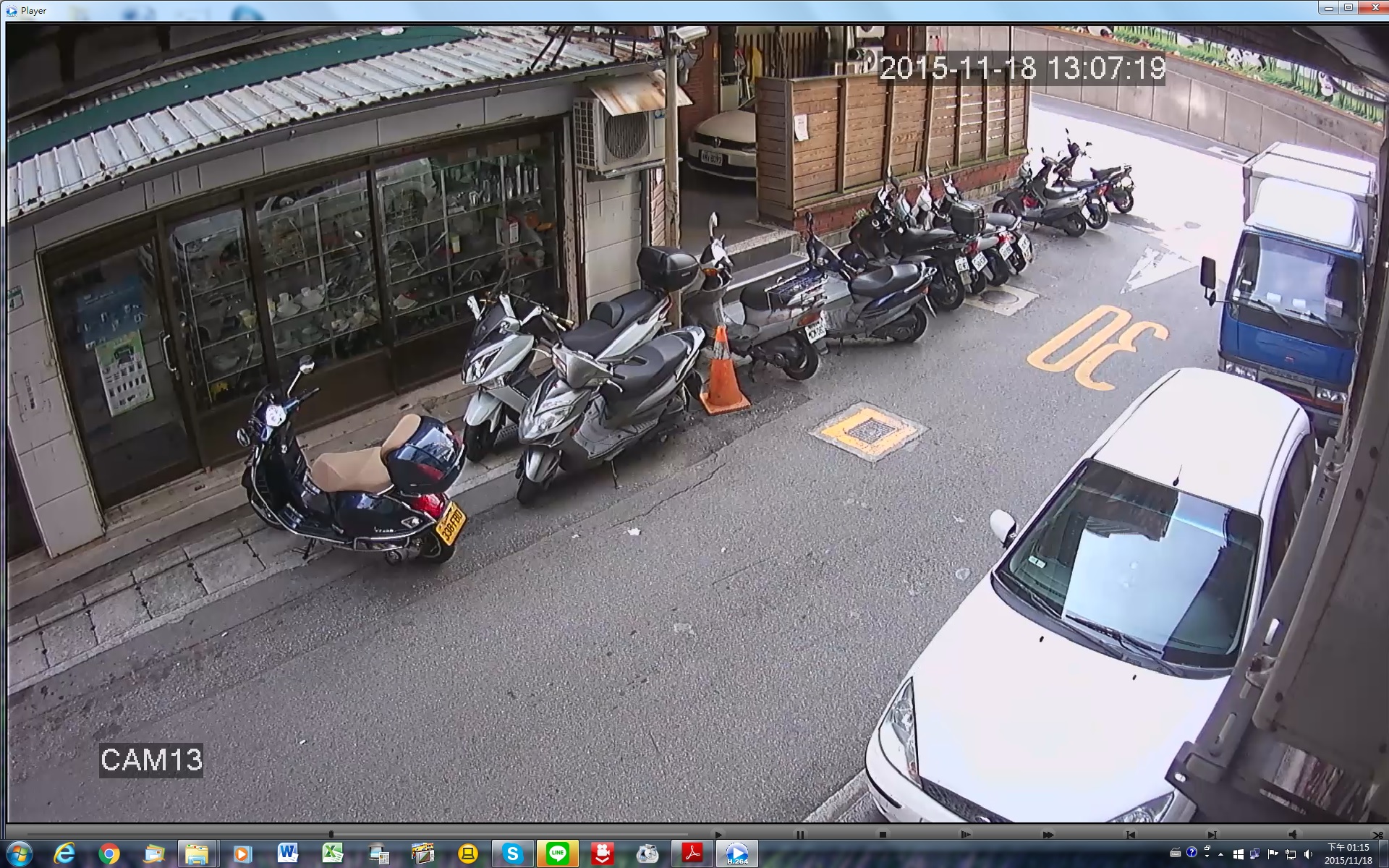

1920X1080(AHD-H或1080P)有對焦的圖檔
第一張圖明顯與第二張圖清晰度有差,一般監視器出廠不是大都對好焦?
最近看到對岸有幾台1080P的主機有賣了,多一倍價格(總價還算可),應該就買新出的型號了。
有給你參考到就好
買到自己需求的主機才是重要的
我裝了4顆6G的HDD
總共有24G可以錄
對我來夠用囉

也祝你買到你需要的主機
