[分享] ZOT PS530 印表伺服器 + D-Link DWL-G730AP 架設無線列印環境

在區域網路內, 利用一台 PC , 用有線的方式來分享印表機給其他電腦使用, 已經有一段時間了

而在最近這一兩年內, 則是利用 Notebook 來連接印表機, 再於 NB 上裝上無線網卡

將 NB 升級成一台無線網路印表伺服器


用 PC 架設的好處是只要印表機安裝好, 網路線拉好, 區網沒問題的話, 就可以分享列印

但是缺點是印表機只能擺在 PC 的附近, 又有網路線的限制,

PC 搬家的話, 印表機也要搬, 網路線也要重拉

所以就有了利用 NB 來做網路印表伺服器的構想


用 NB 架設的好處是 NB 比較好移動, 印表機只要花一點力氣也可以一起移動

又是使用無線網路的方式, 只要 NB 能收到無線 IP 分享器的訊號

就能讓其他電腦透過無線 IP 分享器來傳輸列印資料到 NB 上, 並列印出來

但是缺點是 NB 必須 24Hr 開機 (PC 同樣也要 24Hr 開機)

而且大概是因為 NB 24Hr 開機的狀況下, 造成 NB 要開機很困難

必須要開很多次才可以正常開機...

所以又有另一個構想, 就是找一台小型的印表伺服器, 而且又可以用無線的方式來做列印


因為家裏的印表機還是平行埠的介面 (HP LaserJet 2100M, 含 AppleTalk 通訊協定介面)

所以必須找含有平行埠的列印伺服器

當然不可能找只有平行埠的, 也要找同時內建 USB 的, 這樣日後還有購入 USB 印表機時

也能接到列印伺服器來提供列印

但是又想要有無線的列印伺服器, 找了幾款, 大多是內建 USB 的比較多

沒找到同時內建平行埠 + USB, 還有無線網路的列印伺服器


既然找不到同時有平行埠 + USB + 無線網路的列印伺服器

那就選一般的有線列印伺服器吧, 所以找了這一台: ZOT PS530 雙介面印表伺服器

不過這樣子還要拉一條網路線來接, 就不符合我所要的需求了

於是聯想到之前在朋友的公司有看到一款用 RJ-45 的網路線連接電腦 or ATU-R

就可以變成無線網卡, 或者無線 AP 的多功能無線基地台

就是 ASUS WL-330g 輕巧口袋型 AP + 無線網路卡

但是我實際看到的則是比較早期的一款 (WL-330), 沒有 802.11g, 應該只到 802.11b

所以那台就不考慮了, 於是再找另一個廠牌的, 而且功能和 ASUS 那台一樣的

剛好在公司有看到同類型的, 就是這一台: D-Link 的 DWL-G730AP 三合一口袋型無線基地台

該有的功能和 ASUS 那台幾乎一樣, 既然買不到 ASUS WL-330g, 就改買這一款吧


結果這兩個買起來, 小朋友出動了 5 張才帶回家...

(謎之音: 5 張小朋友可以組一台超陽春不含螢幕的主機來架印表伺服器了)

所以接下來...照慣例當然會有開封照囉, 先從 D-Link DWL-G730AP 看起吧:

(PS: 以下 D-Link DWL-G730AP 皆以無線網卡簡稱)

========================[ 這一條是敗家分隔線 ]========================


▲ 無線網卡外包裝正面 (封膜還沒拆開)


▲ 無線網卡外包裝背面


▲ 無線網卡外包裝左側

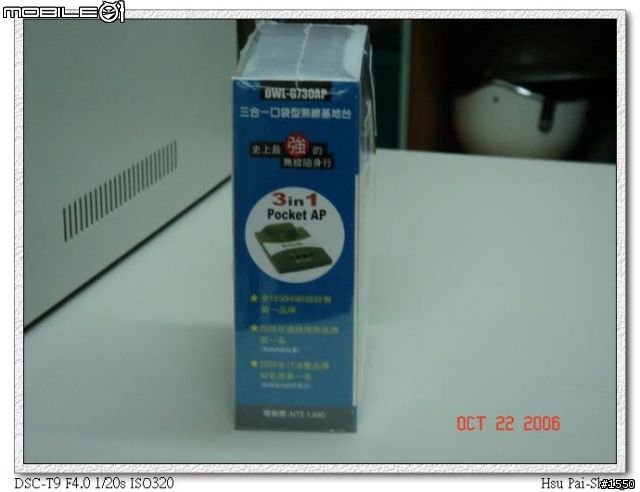

▲ 無線網卡外包裝右側

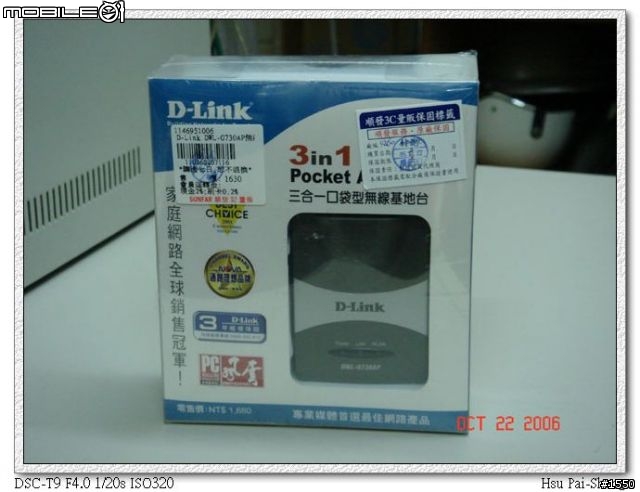

▲ 拆掉封膜, 這樣才能看清楚正面的文字 (結果和沒拆差不多)

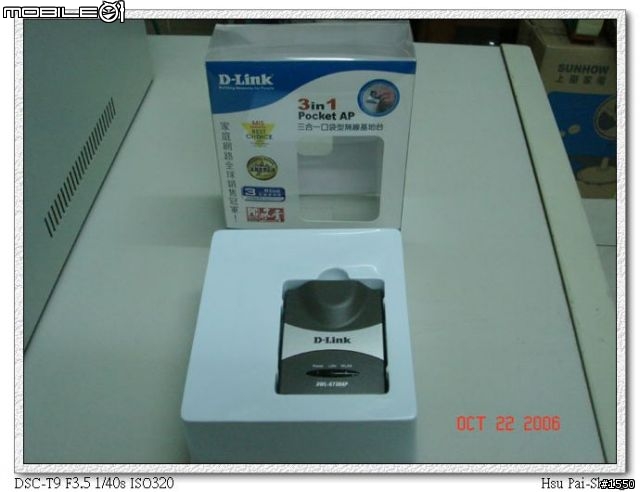

▲ 拿出盒子, 主體擺在盒子內

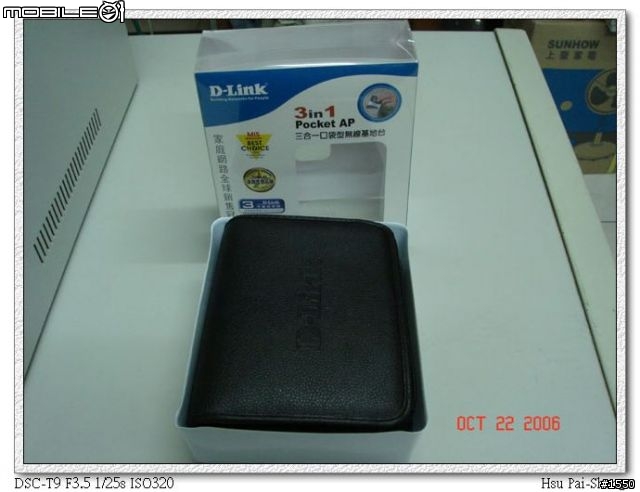

▲ 翻過來背面, 是一個黑色包包, 原廠稱之為 "隨身旅行包"

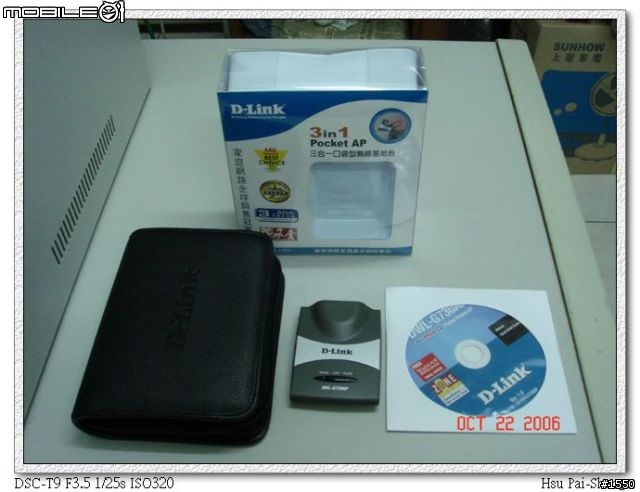

▲ 旅行包, 機器主體, 驅動程式光碟排排站

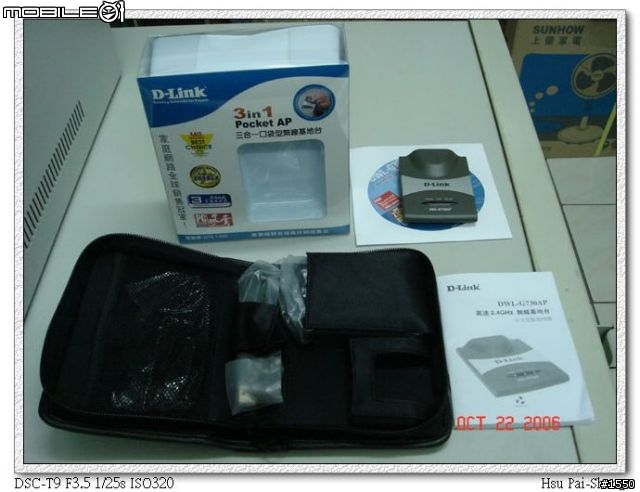

▲ 打開旅行包, 裡面放的是線材配件和說明書一本

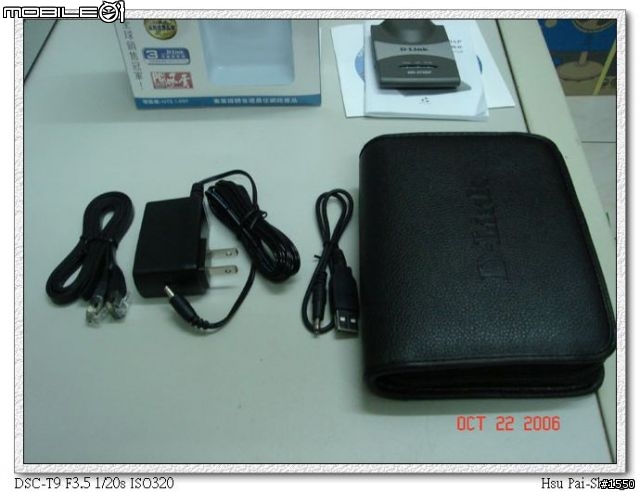

▲ 清點配件, 由左至右: 網路線, 變壓器, USB 電源線 (可利用電腦的 USB 來供電)


▲ 機器本體正面, 燈號顯示由左至右: Power: 電源燈, LAN: 有線網路燈號, WLAN: 無線網路燈號

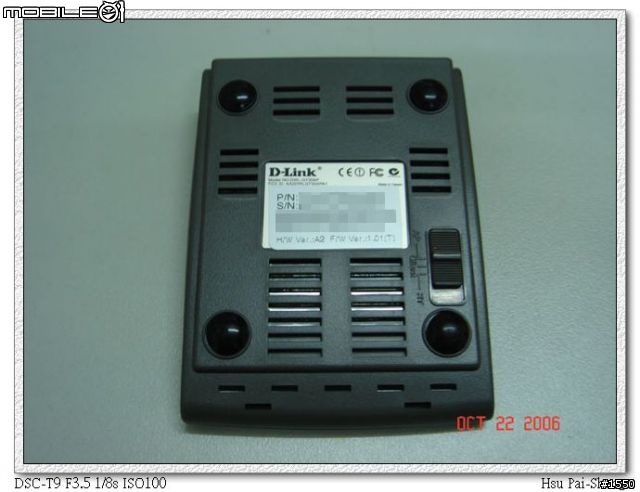

▲ 機器本體底部, 右邊有一個切換鈕, 來個近拍特寫

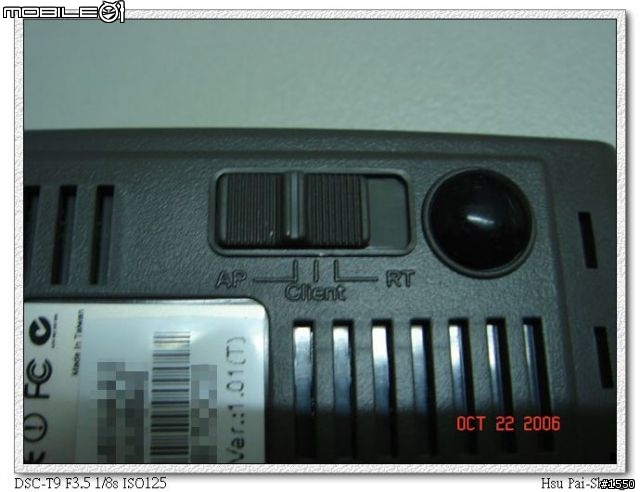

▲ 原來是模式切換鈕, AP: 無線基地台模式, Client: 無線網卡模式, RT: Router 路由器模式 (或稱 IP 分享器模式)
(左邊有一排直的英文字母寫著: Made in Taiwan... D-Link 的產品應該 MIC 較多吧, 沒差...)

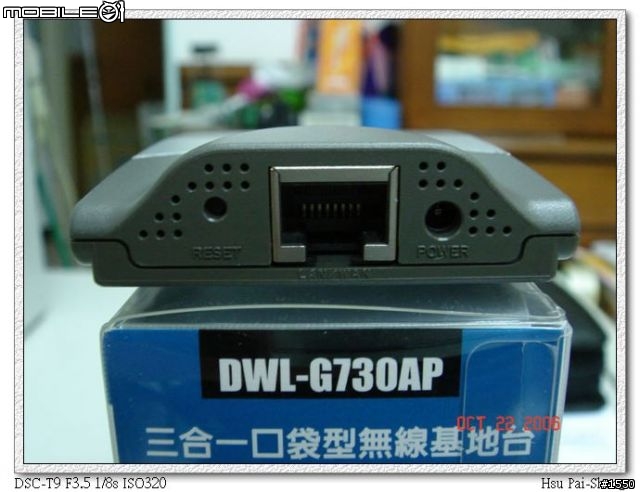

▲ 機器本體背面, 由左至右: RESET 孔, RJ-45 插孔, POWER 變壓器插孔

========================[ 這一條是敗家分隔線 ]========================

因為我是要接給 ZOT PS530 來用的, 所以先將無線網卡切到 Client 模式

然後將它接到 IP 分享器上, 並透過 PC 來設定無線網卡

需要設定的地方就是要能夠連上我的 SMC WBR14-G 無線 IP 分享器

按照說明書的設定教學, 它所使用的 IP 是 192.168.0.30

剛好我的區域網路也是在這一個網段中 (192.168.0.1 ~ 192.168.0.255)

進去後, 設定好連接無線 IP 分享器的相關設定 (我 IP 分享器有開加密, 所以裡面也要設定加密)

設定完成後, 無線網卡就成功的連上無線 IP 分享器了

(最後那一張光碟都沒有用到....不知道光碟內放了什麼東西)


再來就是 ZOT PS530 印表伺服器的開封照囉:

(PS: 以下 ZOT PS530 皆以 PS530 簡稱)

========================[ 這一條是敗家分隔線 ]========================


▲ PS530 外包裝正面

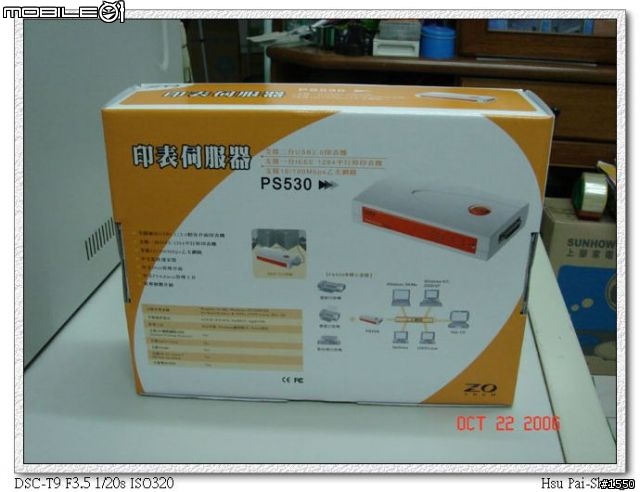

▲ PS530 外包裝背面

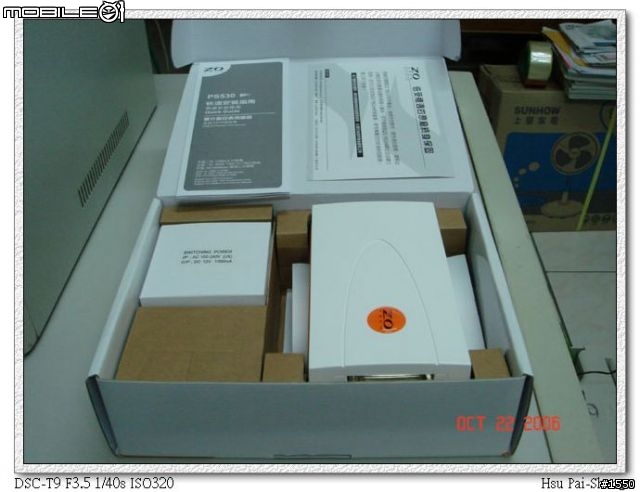

▲ 打開盒子, 大大的一台 PS530 佔掉了半個盒子的空間

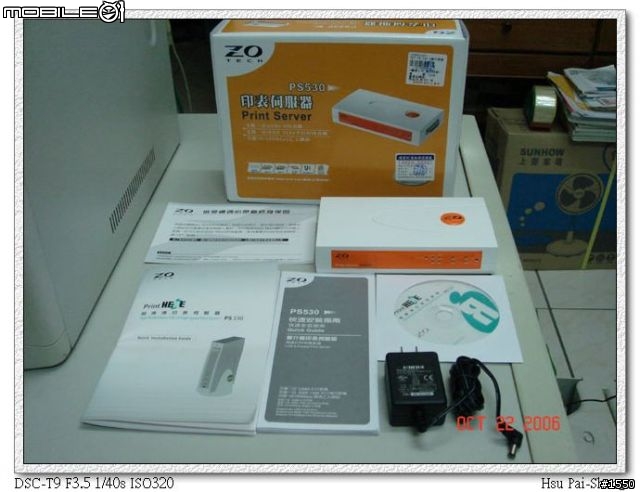

▲ 拿出所有東西清點, PS530, 說明書, 保證卡, 安裝光碟, 變壓器

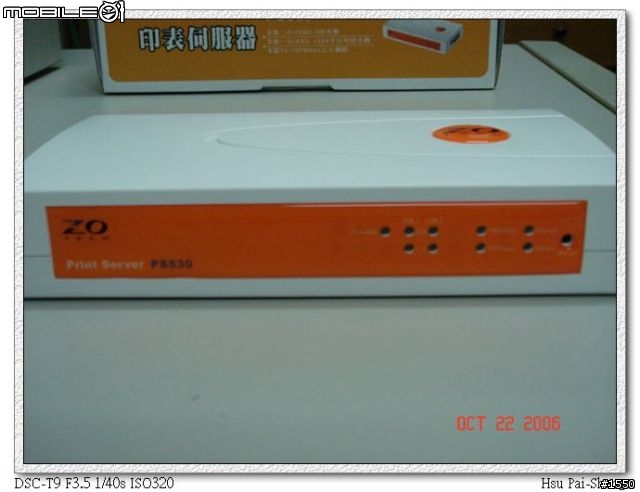

▲ 來看 PS530 吧, 這是正面近拍

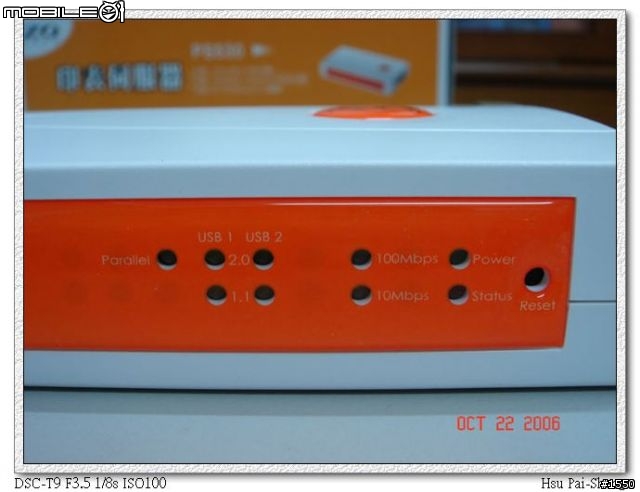

▲ 燈號近拍

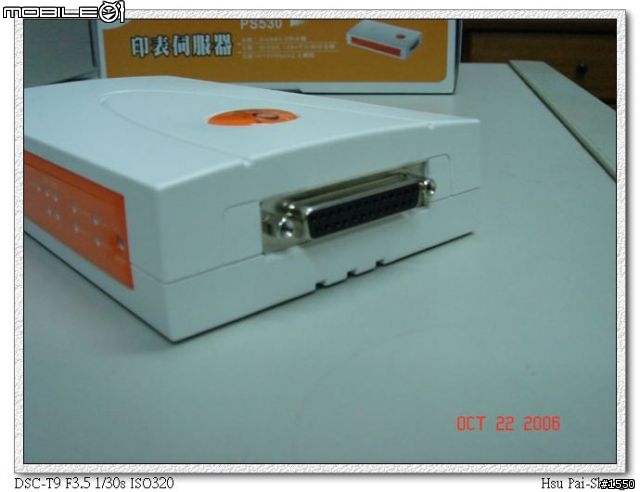

▲ PS530 右邊是 DB-25 平行埠的插座

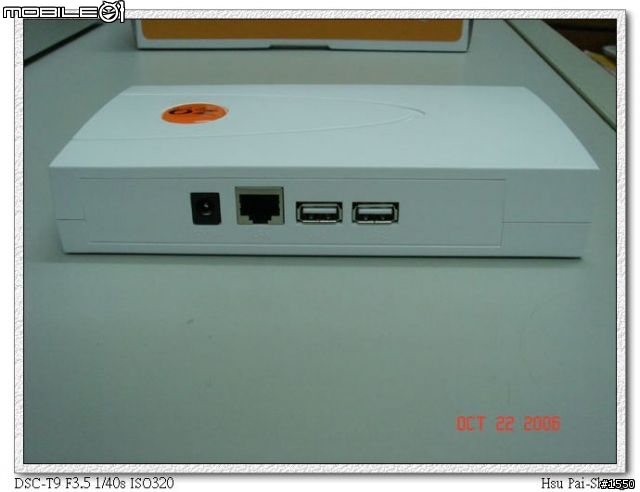

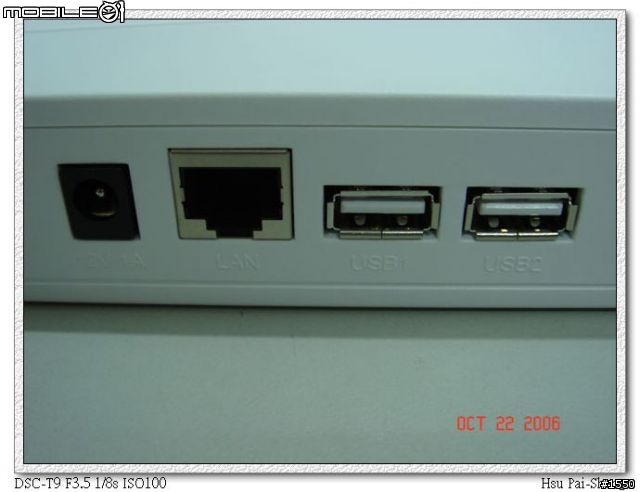

▲ PS530 背面, 由左至右: 變壓器插孔, RJ-45 插孔, USB 插孔 x 2


▲ 來個近拍 (USB 的部份日後應該會用到, 所以備著先不用)

========================[ 這一條是敗家分隔線 ]========================

不過這一台印表伺服器裡面有兩本說明書

一本是快速安裝指南, 另一本則是一般的說明書

在安裝設定的過程中, 我是先看快速安裝指南

結果差點被那本快速安裝指南搞瘋

直到使用安裝光碟才曉得哪個步驟有問題

因為我將 PS530 拉網路線接到 Hub 後面 (我 Hub 前端有一台 IP 分享器)

Hub 上面的燈號, 和 PS530 的燈號都有亮

而快速安裝指南要我使用 192.168.0.10 進入機器做設定

(快速指南說 192.168.0.10 是出廠預設的 IP)

結果一直找不到 PS530, 還找了一台很久以前買的 hub

只接電腦 (我用 NB 來設定) 還有 PS530, 一樣連不進 PS530

再來改用安裝光碟去安裝設定軟體並設定 PS530, 終於知道為甚麼連不進去了


因為 PS530 的預設 IP 根本不是 192.168.0.10, 而是不同的網段

沒記錯的話好像是 192.168.5.1 ....這樣誰進的去啊 @@

就利用設定軟體將 IP 改成同一網段下的 IP (所以直接改成 192.168.0.10)

改完之後, 也將印表機的連接線從 NB 上拿下, 改接到 PS530 上

並先從 NB 上利用有線的方式來連接 PS530 上面的印表機


在連接 PS530 上面的印表機之前

要先在防火牆軟體中, 開啟 TCP 515 這一個 Port

因為這一個 Port 是用來做為和印表伺服器溝通的 Port

(所以我家裏面的電腦都要去開啟 515 這個 port 了)

開啟完後, 並按照說明書的方式安裝印表機

安裝完後, 還要去新增印表機連接埠 (原先是透過 LPT1 連接, 新增的是改由 IP 連接)

指定的 IP 就是 192.168.0.10 , 一步步按照說明書的步驟設定完之後

做測試列印, 列印也 OK, 接下來就是將無線網卡和 PS530 湊一對了


無線網卡 & PS530 連接完畢後, 各自接上電源

確定燈號顯示正常, 然後用 NB & PC 先連接看看無線網卡的 IP (192.168.0.30)

不過是無法連接.....

改連接 PS530 的 IP (192.168.0.10), 連接成功

並可以看到裡面的資訊, 如下面的圖:

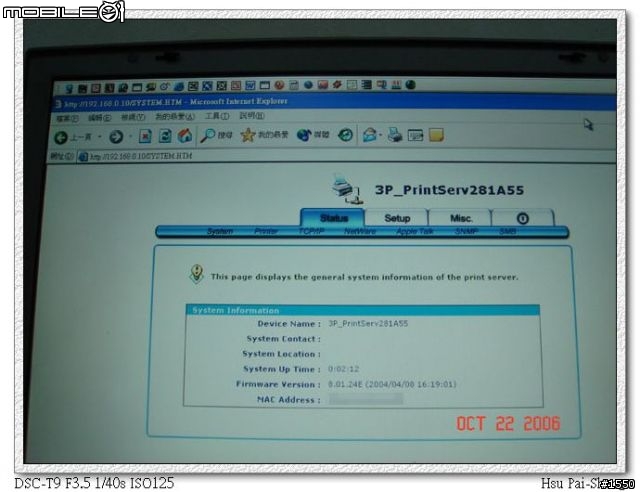

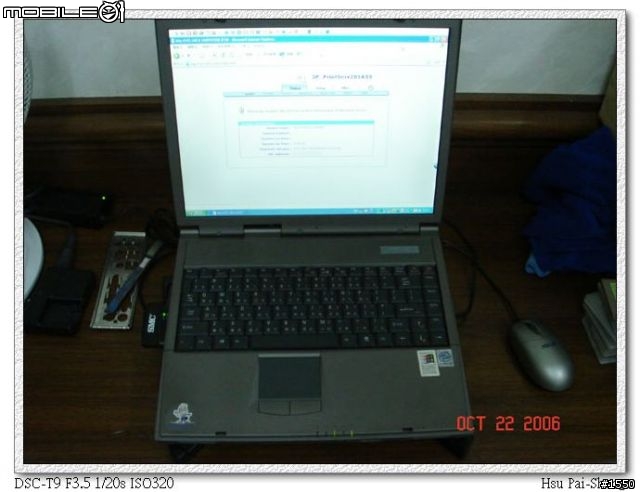

▲ NB 端顯示印表伺服器的畫面 (這台 NB 就是先前的無線印表伺服器)


▲ 畫面近拍 (懶得在 NB 上抓圖, 直接用拍的比較快)

所以無線網卡的 IP 部份就無用了 (要進去設定就得將無線網卡插到 hub 才能設定)

就直接取用 PS530 的 IP (192.168.0.10) 當作是無線網卡的 IP

連到該 IP 就自動轉進 PS530 內部了

這樣以後就不用一直開著 NB, 要列印的時候直接透過無線網卡經由印表伺服器來列印就 OK 了


最後則是將電線整理一下, 拍幾張連接完成之後的照片:

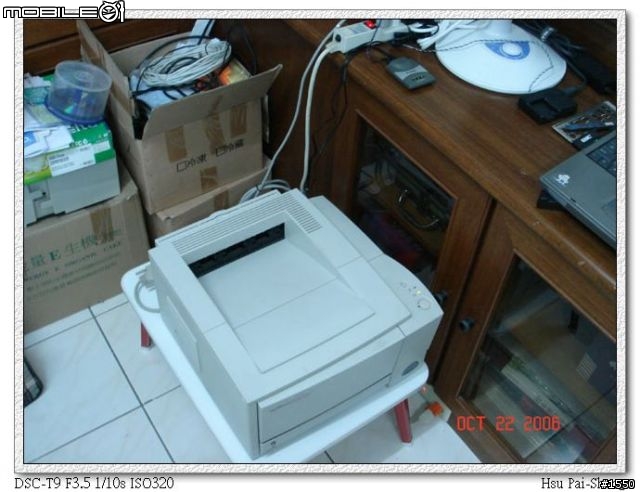

▲ 印表機用小桌子來擺著, 無線網卡擺在櫃子上

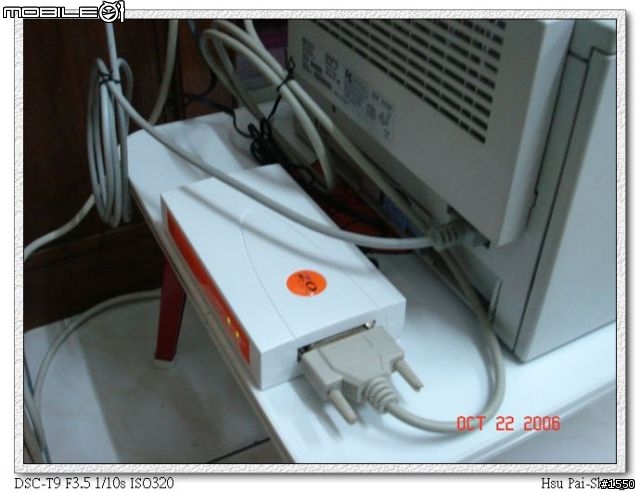

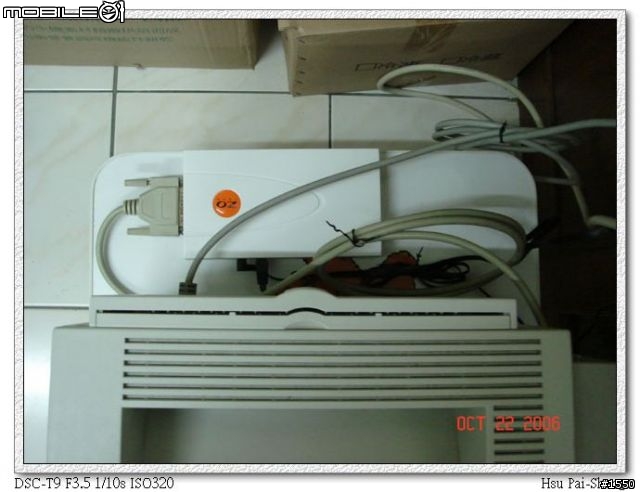

▲ PS530 擺在印表機後方


▲ 從另外一個角度拍 PS530

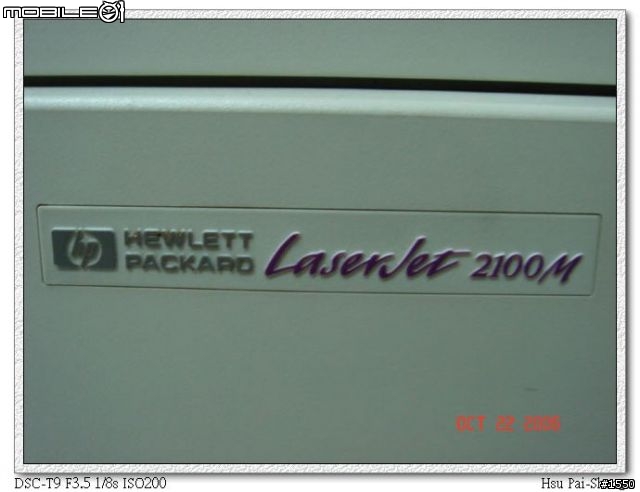

▲ 印表機的 Mark 特寫 (早期為了自家的 Mac 而買的印表機)


其實這樣子接還有一些小缺點:

1. 價格的問題, 因為兩者加起來快要 5 千元, 不如直接買含有印表伺服器功能的無線 IP 分享器

或無線印表伺服器


2. 印表伺服器, 無線網卡和印表機都需要電力, 所以也要考慮到電線和插座的距離

然後還要顧慮到無線網卡所放置的地方是否收訊良好 (目前擺的位置和無線 IP 分享器是在同一個房間內)



但是這些小缺點也是有優點的:

1. 日後不想用無線方式的話, 重拉網路線接 PS530, 然後無線網卡丟給沒有無線網卡的電腦裝也 OK, 一舉數得

2. 印表機不用擺在電腦主機附近, 只要有插座, 也能夠收到無線 IP 分享器的訊號, 就可以了



結論:

又花了一些時間打了冗長的開封分享文章

主要是把自己在版面上詢問過的問題, 以及版友們回覆給我的答案整合完之後

實務操作來驗證是否可正常運作

當然最後的結果是可以正常運作囉

因為假設不能正常運作的話, 頂多兩個東西分開使用而已了

但還好不辜負我的期望, 也實現了另一種無線網路環境下的印表需求了


接下來日後如果增添印表機的話 (目前欠缺彩色印表機, 應該選噴墨的吧)

就又可以用 USB 介面來給 PS530 連接, 並再分享給家裏的電腦列印了
