[分享] 哈電族電池-破壞式-改造計畫

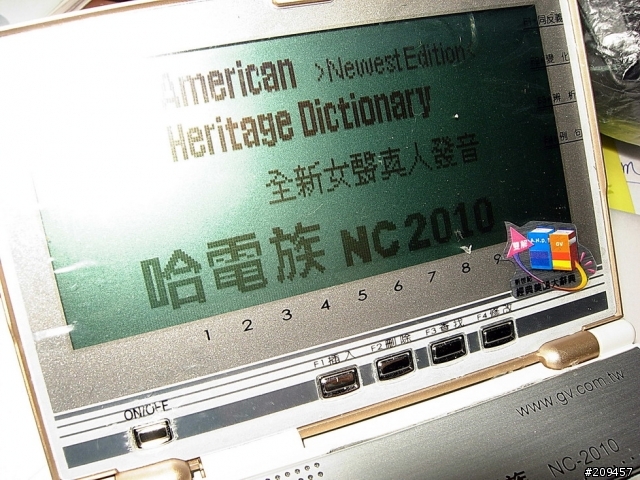

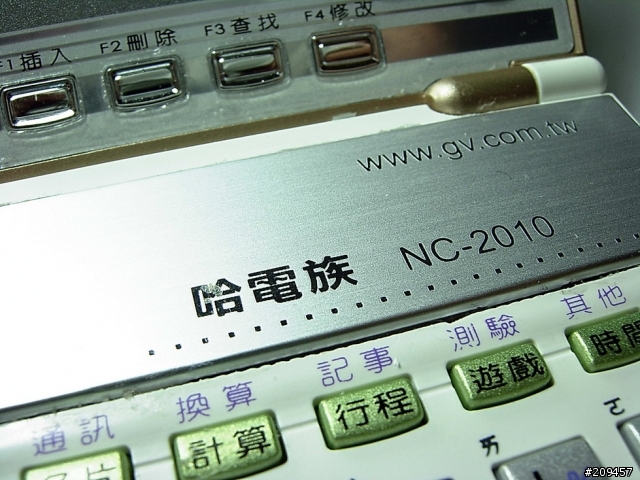

今天的主角就是2~3年前(應該是吧..)的哈電族電子辭典-NC2010



當初剛買來的時候，用沒多久就借給弟弟...
直到最近他用不到就拿回來...然後說：電池沒辦法充電了!!
我試了一下...還真的不行!!
之後，就用了"冷凍還我電量"大法! 把它拆下來...用報紙包著
然後...送進冷凍庫!! 冰個3天...
...
...
...
3天候，拿出來常溫退冰，之後再把它裝進去小哈哈裡面...
充電！ 咻~~ 咻~~ 咻~~ 沒幾分鐘!!他告訴我：電池充飽了!!
有沒有這麼快阿~看樣子!"冷凍還我電量"大法!失效 >"<
之後就沒再去理他了...沒有動力!!
直到最近幾天...無聊!就想說來改造一下~
有上去YAHOO拍賣找過...一顆電池要 250元!! 雖然不是很貴~但...我還是嫌貴！

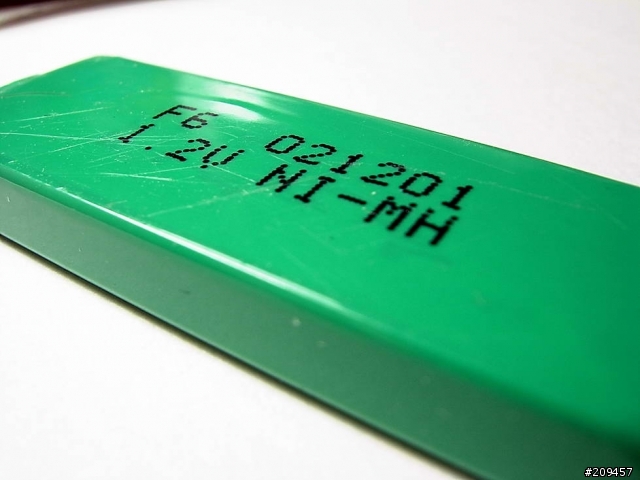

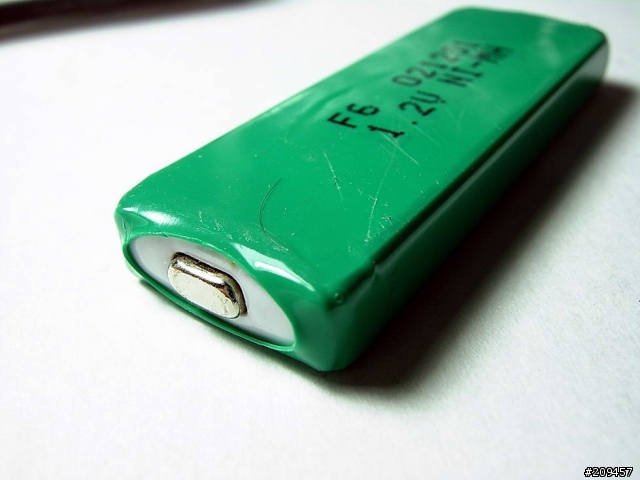

下圖就是小哈哈內部的 NI-MH電池!!




好小一顆，又是特製的電池...
但突發奇想! 就拿了GP的AAA NI-MH電池來合合看...
結果！他放的下去！
這時候動力來了...開始進行改造工程！
準備的工具有：
1. 熱熔膠槍
2. 鐵絲線
3. 剪刀或小刀
....
....
....
.... 改造ing ...
....
....
....
(咦？怎麼沒有改造過程的圖呢？)
在這裡要跟大家抱歉！因為一開始沒有打算上來PO文...
途中，也曾灰心好幾次，都想放棄...總共前前後後用了一個多禮拜的時間
不是裝上電池開不了機...就是試的時候OK，但要結合的時候又不行了!! >"<
所以~過程中沒有拍照！
(請大家見諒... 不要打我啊！~~~~~~~~~)

標題中有提到"破壞式"的改造！沒錯...
從圖可以知道，小哈哈原廠電池是扁的，但GP電池是圓的
高度足足多了約1/3，實在有夠厚...所以沒辦法了！
就要破壞背板部分了!! 這部份是鋁的...
之前用小刀切，想切成一個摟空的樣子，好讓電池能透透氣
但...我放棄了!! 實在太難切了...工具不足的情況下！
心一橫...直接用簡單剪開好了！所以~就變成下面成果圖那樣子囉!!
另外還有一點，GP電池比原廠電池還要短...為了補足這部份的差距
就在[負極]的部份，塞些可以導電的電線，來補足這部份的空距!!
大致上，這就是我改造過程的說明了！
(啊~~~不要打我啊!! 我知道沒過程圖是我的錯.....)

接下來，PO改造後的結果圖了！
--------
賞圖
--------

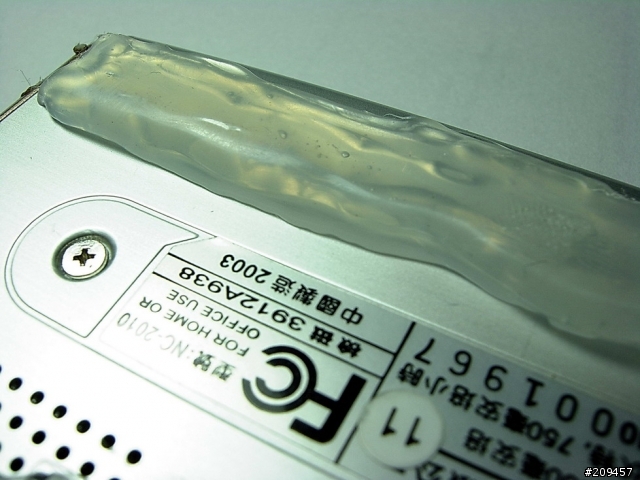

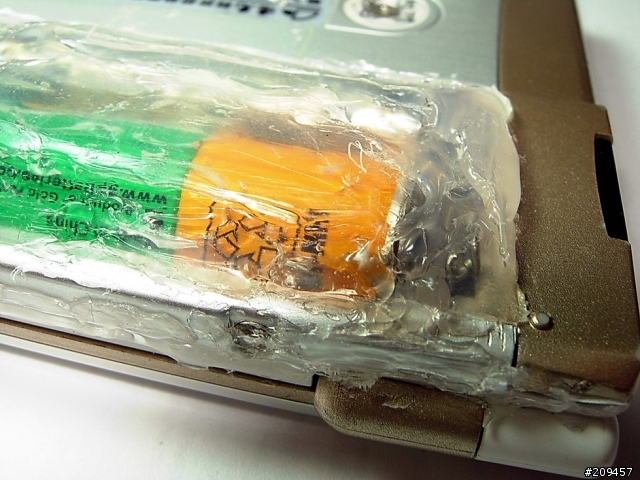

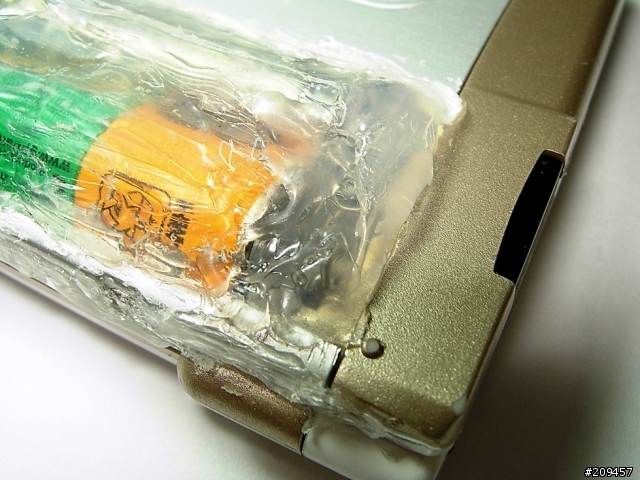

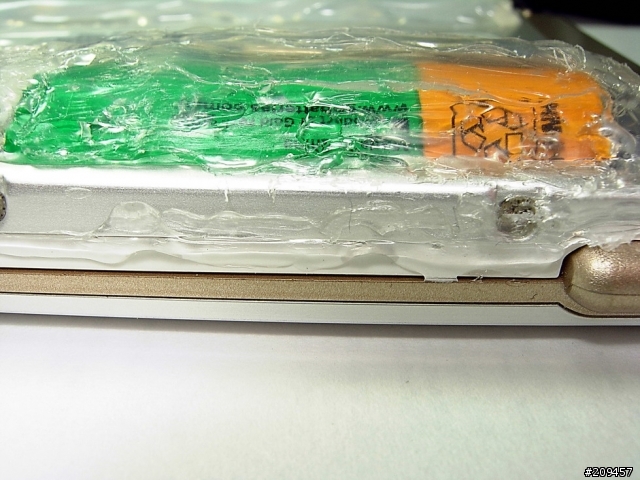

1. 這就是改造後的結果!! 把背板破壞，只為讓電池能透透氣！
然後用熱熔膠封起來，讓電池固定住！順便可以防止金屬物品碰觸到!!
哈哈~我用了2顆GP AAA Ni-MH 做並聯！
原廠電池只有 750 mAH，我用了2顆800 AH，共1600 mAH!!
(一顆綠色的，另外一顆銀色的...被我扒掉衣服了 )
比原來的續航力足足翻了兩番~~ 爽阿!!

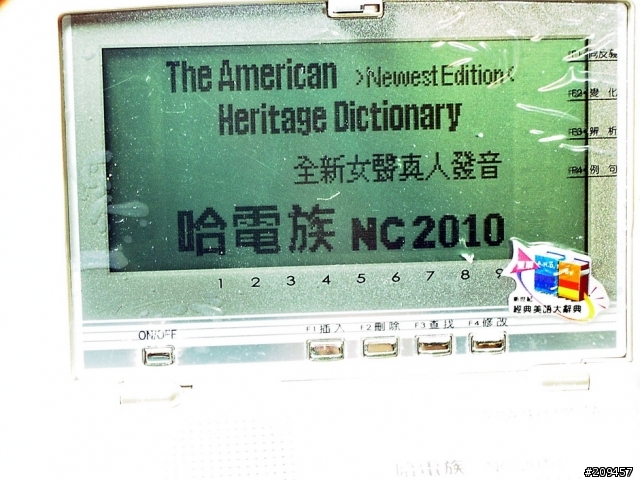

2. 開機測試~最後的結果當然是可以開機的囉！
不過，很可惜沒辦法叫小哈哈唸段英文給大家聽！

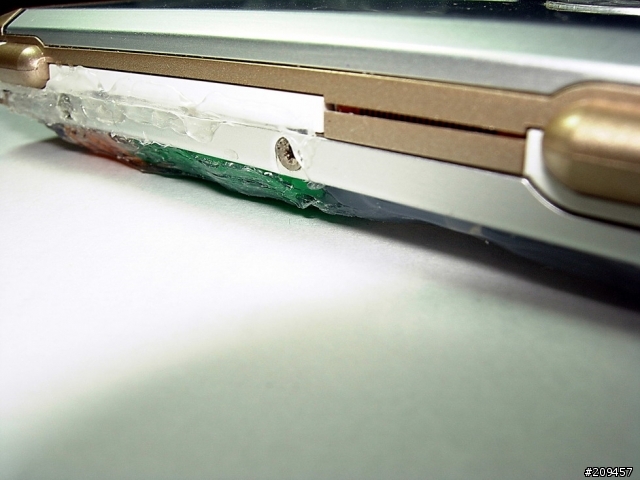

3. 合起來，平放的樣子!! 很OK!!

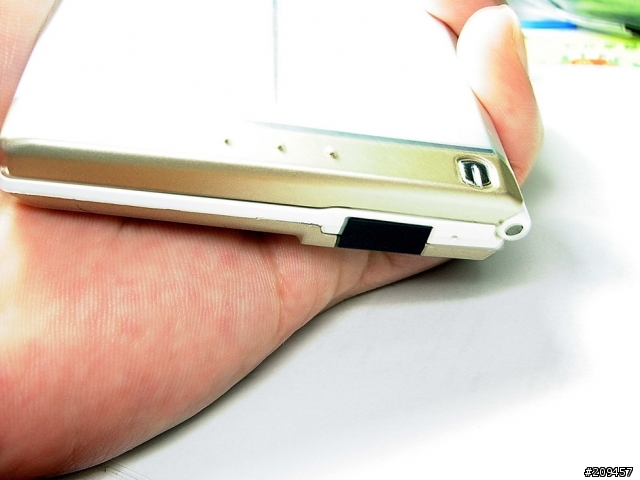

4. 拿在手上完全沒有感覺有啥異樣...很就手!!

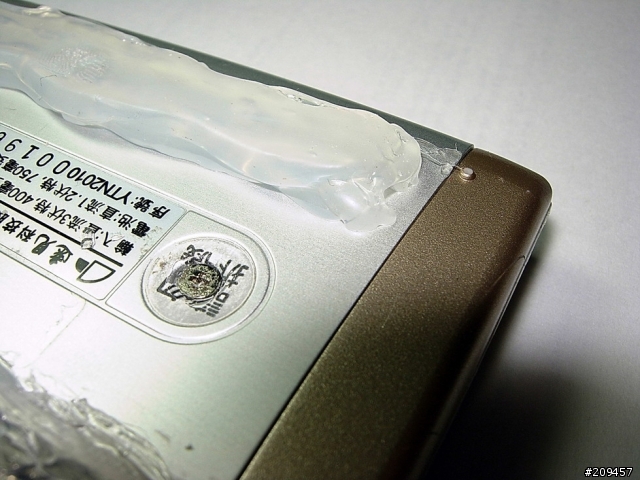

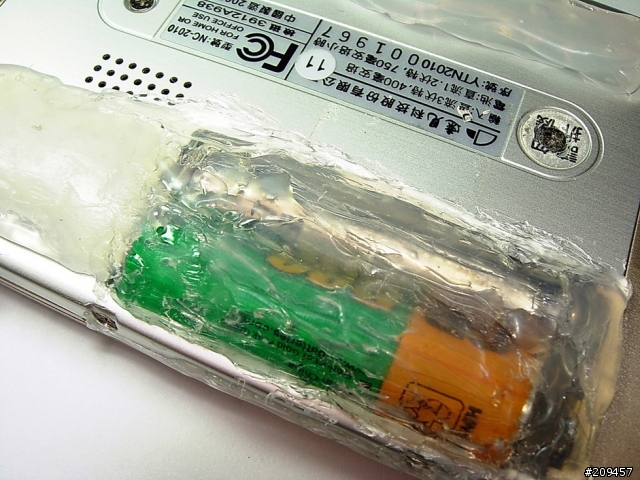

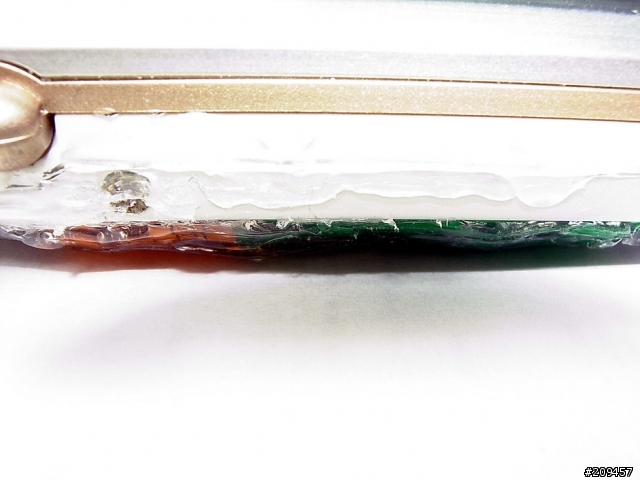

5. 背面的樣子
黏上這段熱熔膠是為了不讓平放的時候傾斜太多！

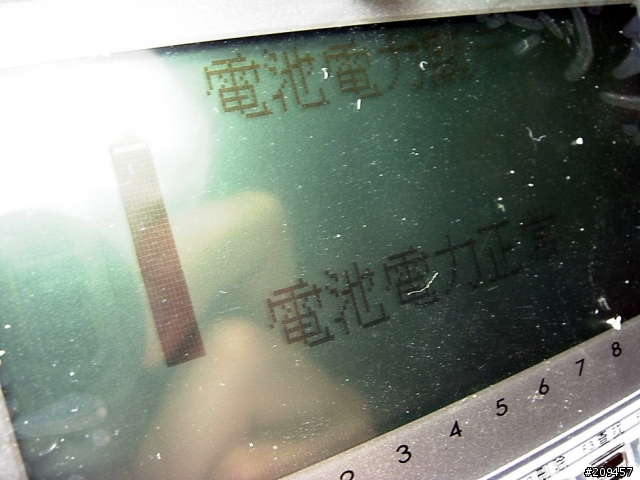

6. 電池容量...是滿的！裝好的時候有給他充電...花了150分鐘！(小哈哈自己算的)

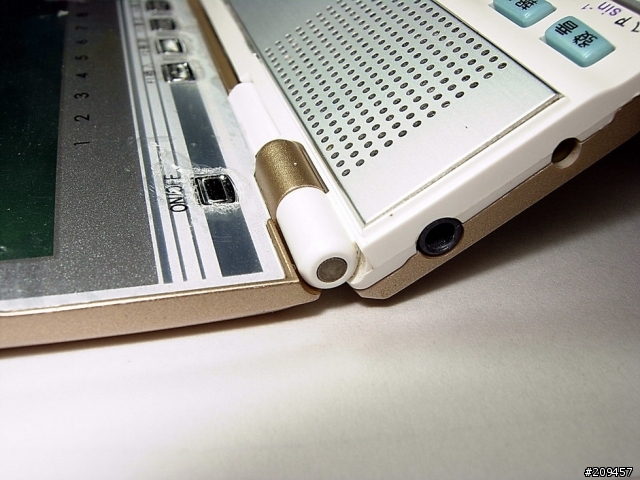

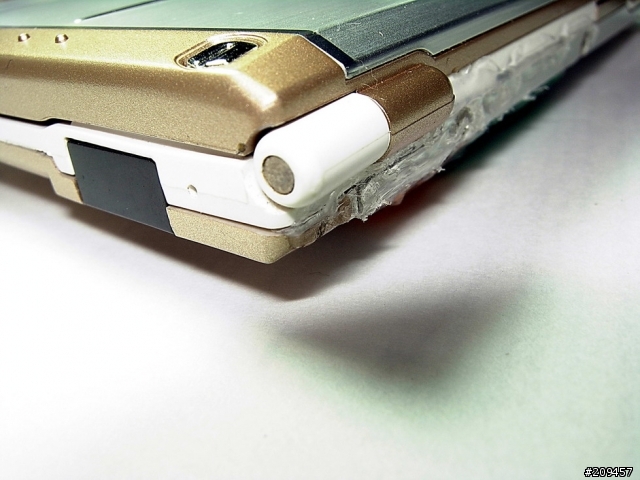

7. 缺點！腳度如果太大的話，放的時候會"孔腳翹"...頭重腳輕的！

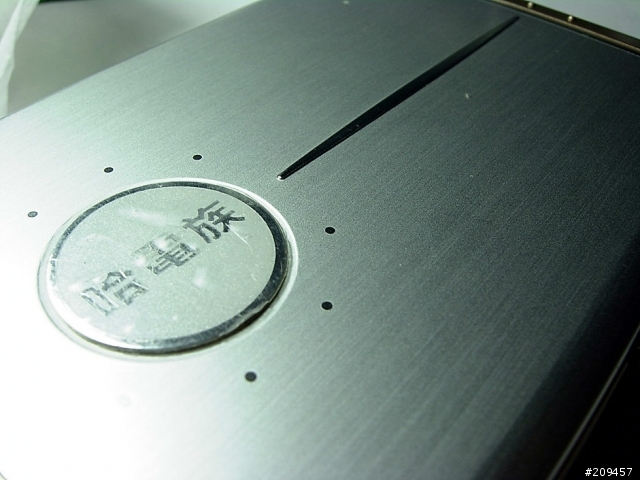

8. 正面照! 無損其表面，依然容光泛發...英姿挺拔啊！


--------
賞圖完畢
--------
改造缺點:
1. 破壞背板
2. 會頭重腳輕
3. 變的厚一點了，但一樣可以放口袋!!

優點:
1. 續航力大幅提升
2. 手感沒變，可能還有加強喔~畢竟變厚了
3. 成就感....無價!!


雖然這個改造計畫不是多麼的華麗，也沒有多高的技術價值
如果買顆電池的話，只要5分鐘左右就可以讓他起死復生了!!
但...這是一種改造的樂趣! 一種成就感!!
就如同馬蓋仙說的.... 帥啊！
利用現有的東西，讓他起死回生~真的很棒！
(說真的，NC2010食之無味棄之可惜阿~~好歹當初也是花了2千多大洋買的)
現在正快樂的使用中~

第一次分享!! 有很多不順的地方~請多多見諒!!
