[DIY]打造我的"窮人"CarPC，中古電腦再利用

看到lunq660大的作品，反應還真熱烈，大家問了不少問題
不好意思持續在那篇搶答一些問題，剛好跟我的是一樣的車，
一時感動，就來貼一下囉!!
先說一下
我沒有認識的廠商、朋友能提供CNC，所以只好自己用木材DIY
一樣的車不一樣的改法，提供給大家參考!!
另外，
如果有任何疑問，請直接回文，我會努力回答大家的疑問!!謝謝!!

愛車基本資料
廠牌 / 型號 ： Ford PRZ 1.0
CC 數： 998
顏 色： 藍銀
出沒處： 嘉義--台北(三重）

CarPC 基本資料
基本硬體規格：（主機板：精英P6sep-me/ CPU： Celeron 466 / RAM ： 256MB）
輸出/輸入裝置： Sampo RAD-5Q 15" LCD/軌跡球
電源系統 ： 120V ATX POWER+400W DC to AC 電源轉換器
儲存媒體： 3.5" 30G HDD+ Slim DVD-ROM

經驗心得分享
施工期： 92/06～NOW！
粗估費用： 因為主機是”廢物利用”，
所以當初只有花15"螢幕$9800+400W DC to AC 電源轉換器$1290+有aux-in的音響主機$1980
個人感言： 好玩，但是好累阿！ 不過小孩到是挺爽的!!也算值得！！
這部份大概不能說帶來多少功能吧，應該說帶來多少滿足感吧!!
當你有錢到裝甚麼都無所謂時，錢就能解決一切!!當然不用這樣自找麻煩!!
反之，如果可以"廢物"利用，以最少花費達到目的，有時候真的不曉得要如何形容!!

緣起，兩三年前興起裝CarPC的念頭，是因為常常嘉義-台北跑，
小小朋友在車上沒事做無聊，後來就想到在車上看vcd，甚至打電動tv-game...

可是到音響店問一問價格:
車用導航系統$50000，
DVD音響$25000，有mp3的要超過$30000，
7"LCD$12000(就是現在賣3~4000的東西)，
連舊音響裝塊VCD解壓縮卡連工代料也要5000跑不掉，

現在看到的那種連螢幕DVD隨身撥放機5千有找，以前一台就將近30000囉!!
怎麼裝的起*!!車子當二手賣還賣不到十萬說，那敢”夢想”

窮則變，變則通，”廢物利用"吧!!
自己有舊電腦好幾台，也擺了很久用不到，所以才想說換個位置，弄上車不是甚麼都有了??

結果思考半年後多花不到10000裝好CarPC上線，
會等了半年是因為捨不得買液晶，工作都還是用傳統CRT，
一棵15"LCD當時要價＄15000，等了半年才找到14"LCD螢幕花$5000
花$1290買12vto110v變壓器，直接接一般的電腦POWER....

10000塊不到解決車上需要，又找到舊電腦去處，等於一舉數得，
能夠說它不好嗎??? 是慢了些，舊了些
不過，DIY沒有甚麼是好不好啦!!
自己高興，用得"爽"最重要!!

或許現在大家比較捨得花錢，
一個1 DIN case$5000，一塊板子ITX M/B$5000，一個觸控螢幕$7~8000，
再加上其他配件，到上線也是2~30000左右!!不少錢啊!!

現在看到朋友把電腦升級，舊電腦就不要了，想想真的是可惜!!!
當初也是大把大把銀子買的*!!
所以如果你也有舊電腦，千萬不要白白浪費!!

上面寫到的，除了Dc to AC 的轉換器，或許要花錢買，
其他全部都是大家現在垂手可得的電腦"廢物"

其實有些新車有些就已經有110V的接頭，根本不麻煩

有需要的努力努力，找個螢幕，上車你也可以diy您的個人carpc囉!!

以下圖片說明:
原本這篇是介紹接15"LCD的，

頭枕前視圖.jpg 說明:螢幕使用中，往前翻囉!!
這一面一樣有泡綿，所以躺起來也像頭枕!!不過沒人願意坐這裡!!因為看不到螢幕!!
這台車，第二排椅子可以平收在走道，我有買塊厚海棉墊放車上，就給老婆、小孩當床躺著睡覺、看vcd....


頭枕面紙套.jpg 說明:怕有人眼紅，自己手工縫了個頭枕面紙套，不說您大概不曉得吧!!
希望不會有人動它的腦筋!! 以前是把衣服或是小朋友睡覺用的被子披掛在上面遮住!!

原廠的椅子是這個顏色，後來自己又換米色的皮椅套，所以兩個顏色不一樣

頭枕螢幕.jpg 說明:頭枕螢幕，15"的呦!!現在撥放龍貓!!


網拍$1980買的cd主機，為了要aux-in囉!!
cd+vcd.jpg 說明:網拍買的cd/卡座/收音機主機+下面筆記型電腦用DVD，
拆掉車子的杯架，利用那個空間(螺絲孔)裝電腦用DVD 光碟機


分解圖.jpg 說明:為了拍照被我拆開的電腦


螢幕電源線.jpg 說明:這棵螢幕電源線是從vga頭旁邊伸出，接轉接頭直接用atx電源供應器的12V電源喔!!


軌跡球.jpg 說明:現在主要用的輸入裝置com port
它很醜，可是大小朋友在車上都很好用
放了將近15年的紀念品，廠商送的，當初一個可要$2800
"詮腦天翼286-12MHZ"的時代


機殼防盜.jpg 說明:右側木板2/5到風扇處伸入排檔桿殼子裡，裡面是空的!!
木板鎖螺絲，一來固定，一來算是簡易防盜吧!!
板子上黑色的東西是側吹的風扇，由右側中間看到的洞排風

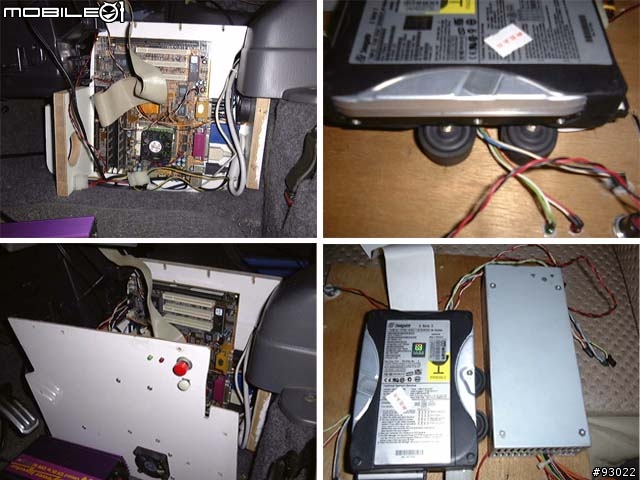

硬碟接線.jpg 說明:左上:固定圖
左下:另外一塊側板靠攏鎖上就完工了
右上:硬碟避震，水族箱的打氣幫浦的橡膠頭，兩兩互接，一共要8個!!
右下:硬碟+120w電源供應器


完成圖.jpg 說明:左上:圈圈處一樣塞入排檔桿下面那個洞
右上:汽車音響+電腦DVD+GPS接收器+400W dc to ac +電腦主機
下面:電腦側面圖，風扇是吹裡面power

還有個跟車子地毯一樣顏色的外套沒拍照，算是偽裝一下!!

這算是我的二代機!!

以上圖片介紹，原本這是接15"LCD的，
現在車上是用後來自己又diy的12"觸控LCD:
舊筆記型12"LCD面板+觸控面板+inverter+AD board+OSD KEY組合
外殼一樣是用木材來當框架，再用噴漆噴過而已
所以目前螢幕是改成下圖這樣來裝


本篇跟目前車上用的，有些不太一樣的就是
1.電源是改用市售UPS來供電，自己小改裝讓車子行駛時，能幫忙來充ups內的電池!!
2.DIY12"觸控螢幕，
改裝在下面這篇
http://www.ecartv.net/forum/showthread.php?t=130

有人需要這類的資訊，請告訴我，我會整理後再貼上來給大家參考!!

謝謝大家收看!!
