[改很大!改不用錢!]Canon iP4680 第二改改機全程目擊!!

前後我發表兩篇文章

Mobile01 [改裝DIY自己來] Canon iP4680 安裝大供墨詳細教學 (應該是稱第一代改機)

Mobile01 [超級大公開] Canon iP4680 全面功能影音大公開

注意!!
這篇第二代改機會破壞機身，但是不會破很大，只有切掉小小部分的塑膠片而已，
完美主義者，請只好用第一代改機，勿用第二代改機！！


第一代改機重點：把線管貼在機壁上，不會讓機蓋浮起來太誇張！
第二代改機重點：把線管放入機器內，機蓋完全不會浮起來！但會破壞機身！


============================================================
正片開始


一樣的XX科技的大供墨系統，把它拿出來。

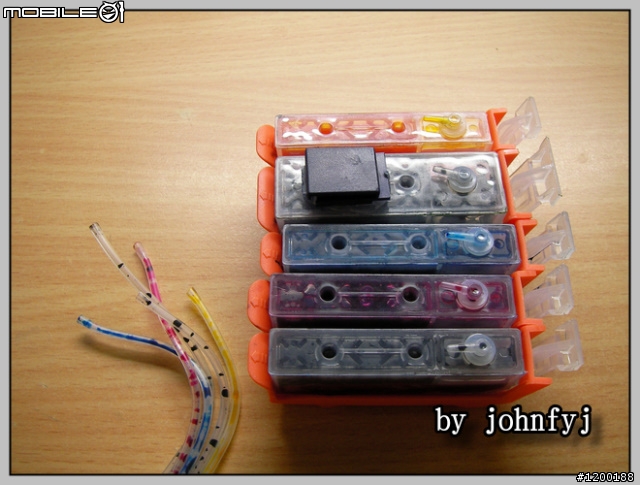

把五色墨水匣的線管一端拔掉。


拔掉後的樣子。

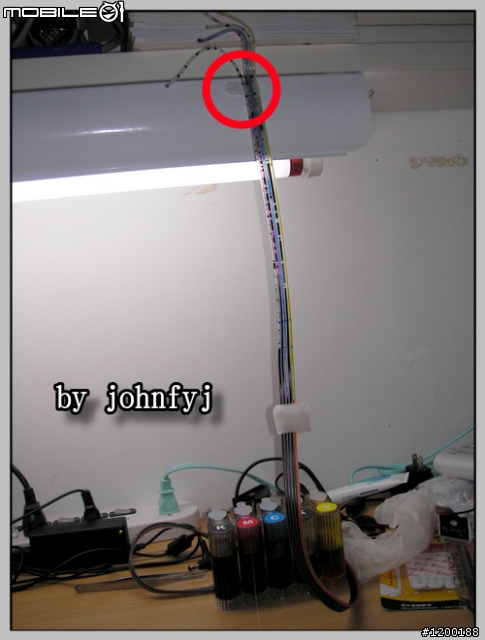

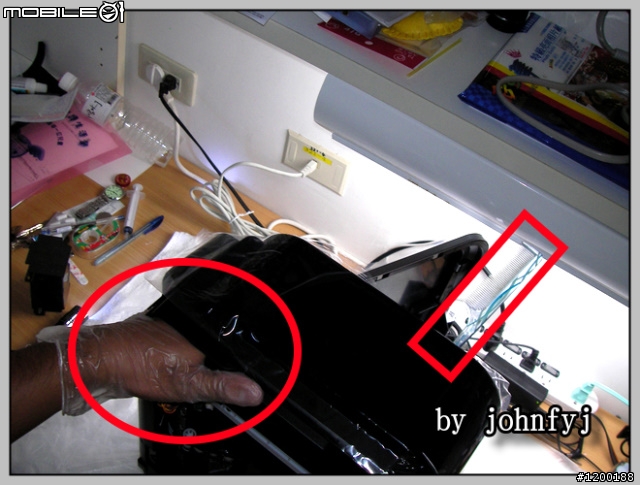

因為現管放在跟供墨瓶一樣高的地方放，墨水會洩洪出來，由於我找不到地方可以放，乾脆在檯燈遮罩上貼一個膠帶，把線管懸掛於遮罩上。

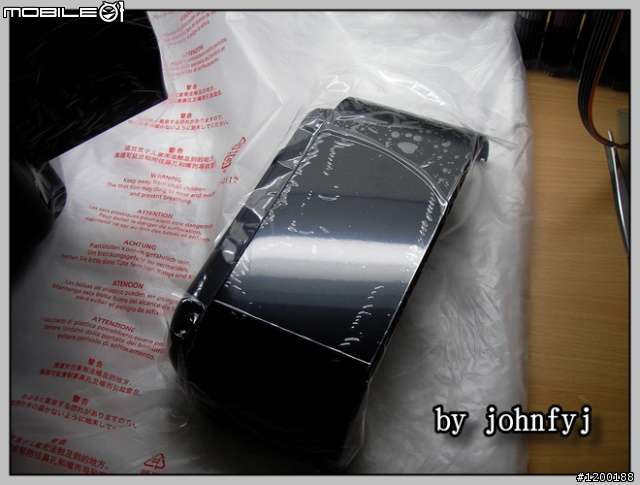

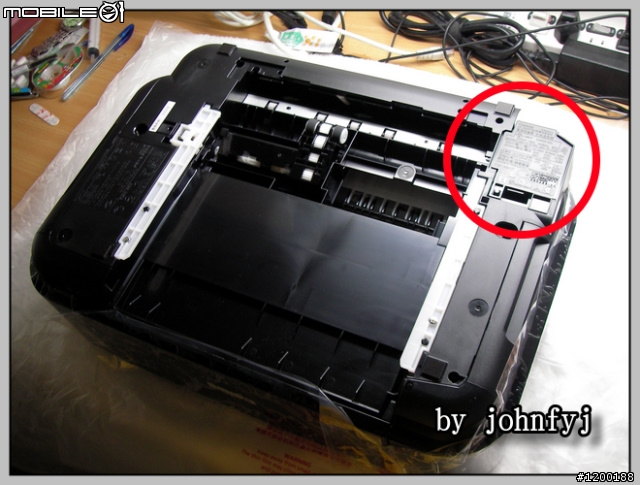

把Canon iP4680機器翻到背面，要小心翼翼翻喔！機器右上角就是電源供應器，這就是拆機的關鍵。


難度★

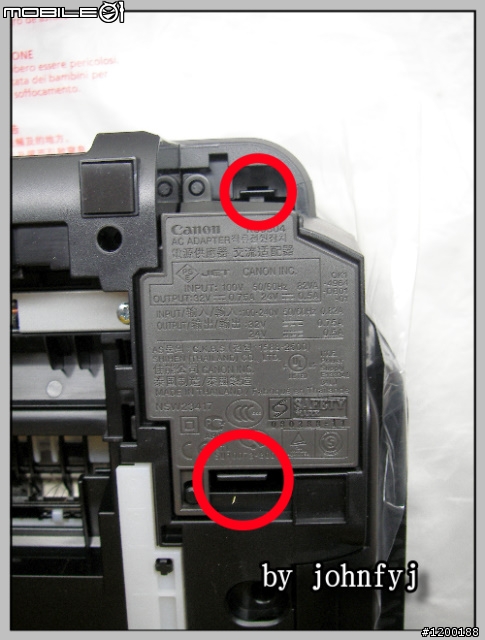

有看到兩個板扣嗎？要把兩個板扣往外撥開！不會太吃力！


撥開後，電源供應器就抽出來了！泰國製造耶！

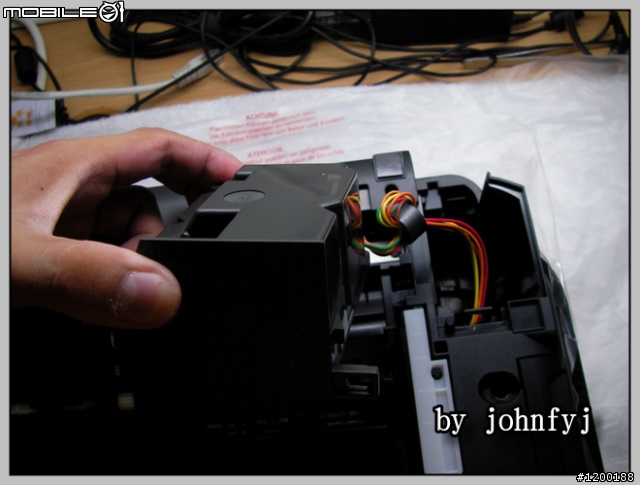

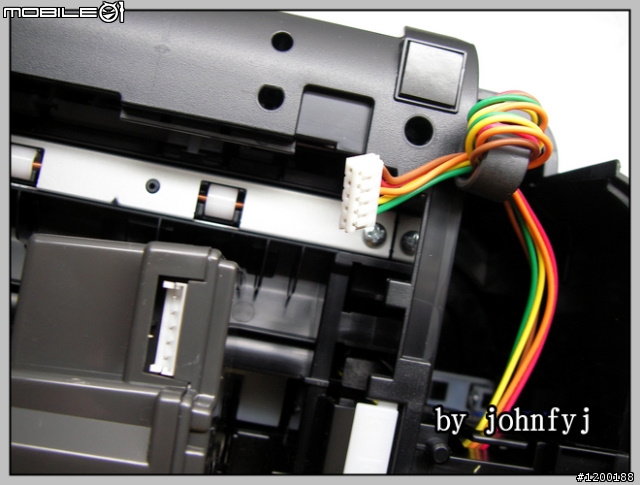

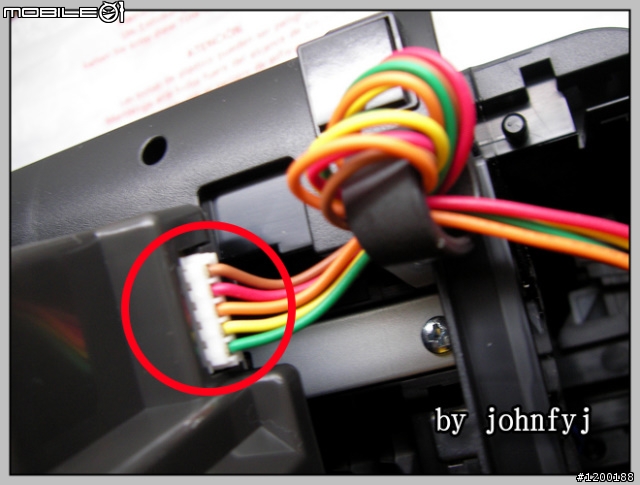

有看到五色組合的排線嗎？這條可以拔掉喔！

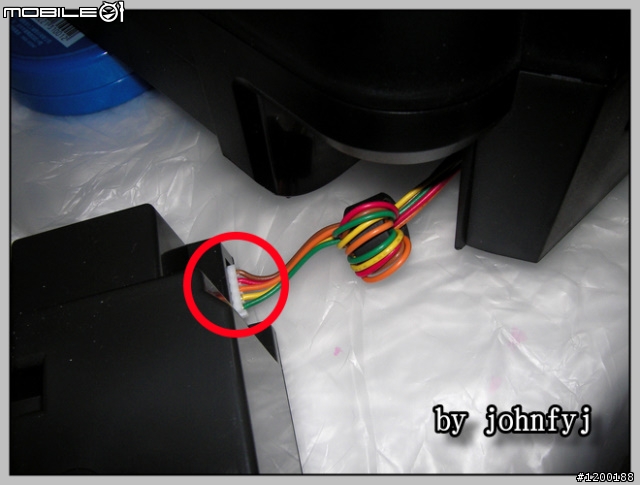

拔掉後的樣子！

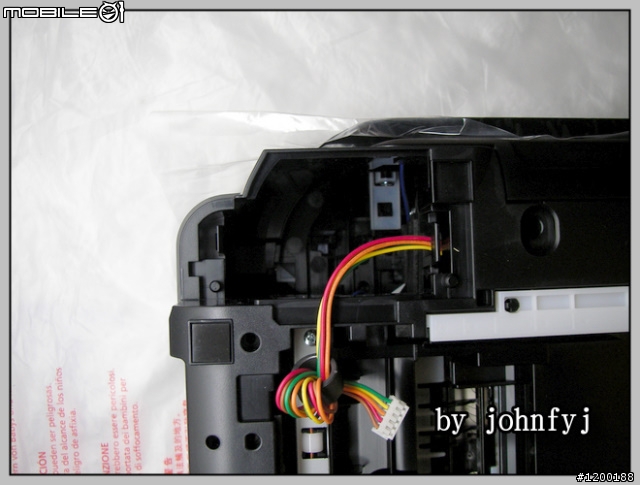

看看機內的構造！

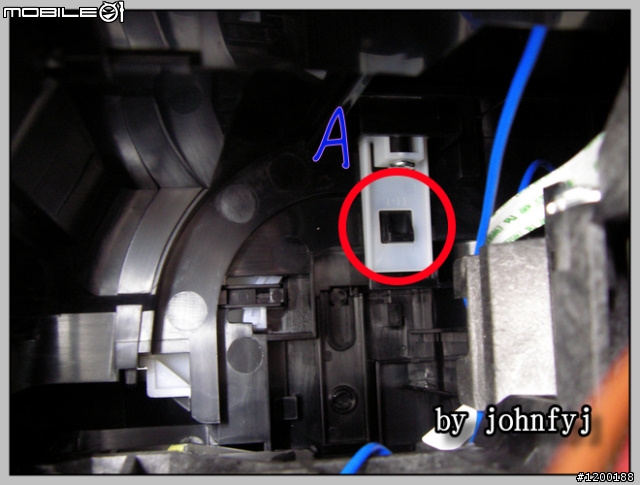

有看到機側殼的板扣嗎？我把它標記為Ａ。

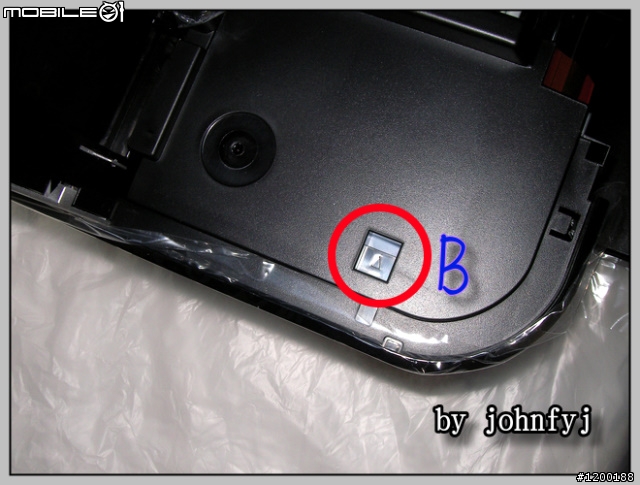

機蓋打開後，左側也有一個槽，我把它標記為Ｂ。

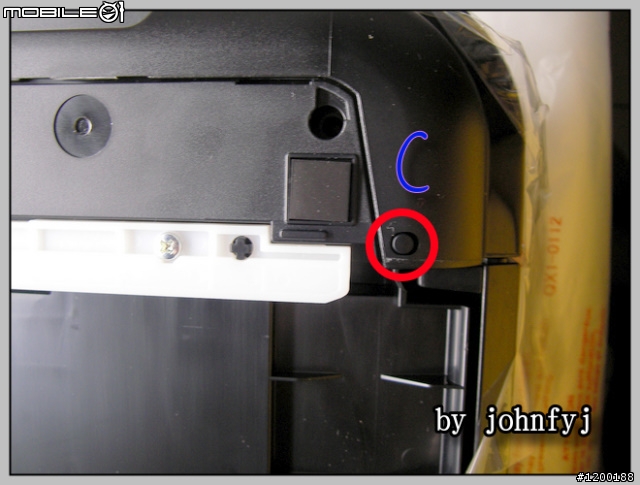

機底也有一個圓形的洞槽，我把它標記為Ｃ。


難度★★★★★★★★★★
重點來了！這個拆機非常吃力！因為機殼太堅硬，需要花費氣力才能拔開。
Ａ的部分，要用手伸進機器內把Ａ板扣撥開。
Ｂ的部分，我找不到用甚麼東西可以插，只好用梳子的一尖插金去。
確定Ａ跟Ｂ的板扣有打開後，會聽到砰的一聲，就可以順手把Ｃ的部分往外打開，就可以拔開機殼了。

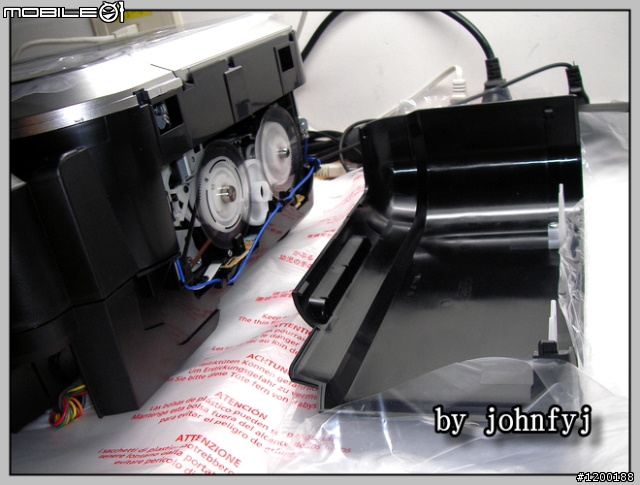

撥開機殼後的樣子。拆機真的會令原ＰＯ流汗。


塑膠板！


機器跟塑膠板合照！


難度★★★★

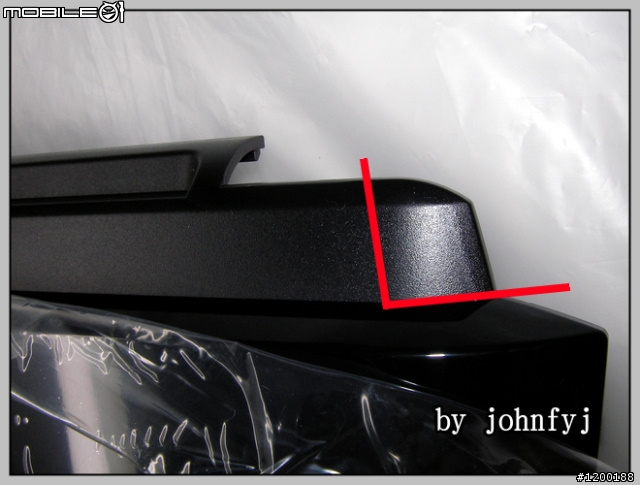

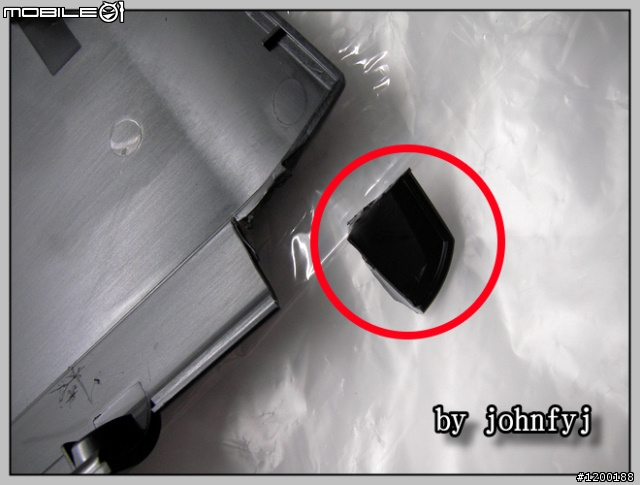

塑膠板的，我就要把它的一角切掉囉！由於是在機後，不影響外觀！
（有誰會去看它的屁股呢？）


切掉後的樣子！放在一旁吧！

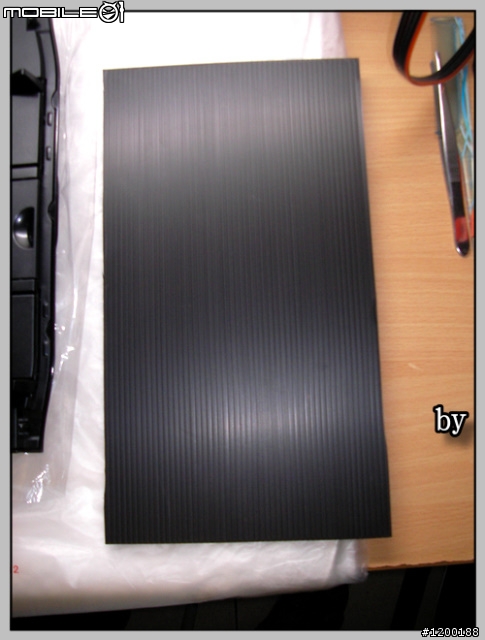

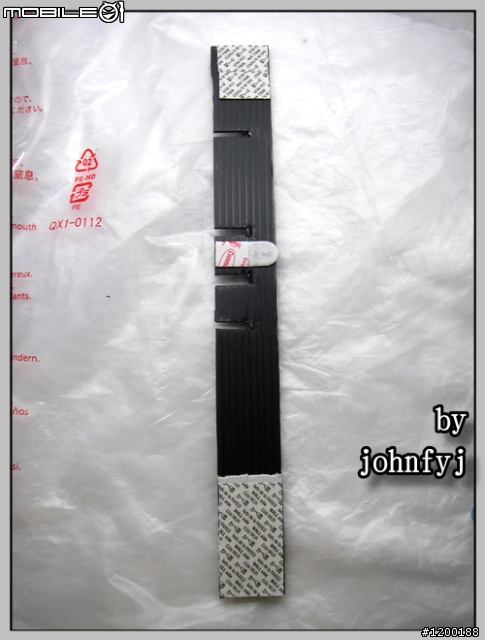

這時要拿出塑膠瓦勒片，把它切成大約２８＊３公分的樣子。
我想把它稱為線管固定片好了！


然後把線管固定片的右側切成４個缺槽。
（照片上有三個，另一個忘了切，就看下面照片吧）

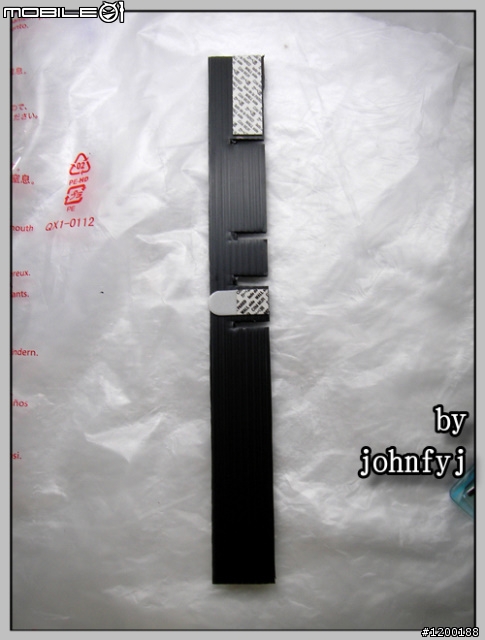

這是正面
兩邊貼上３Ｍ無痕膠條（黏在機壁上），我把它稱為Ｇ，
然後中間的也貼小小的膠條（固定線管用的），我把它稱為Ｈ。

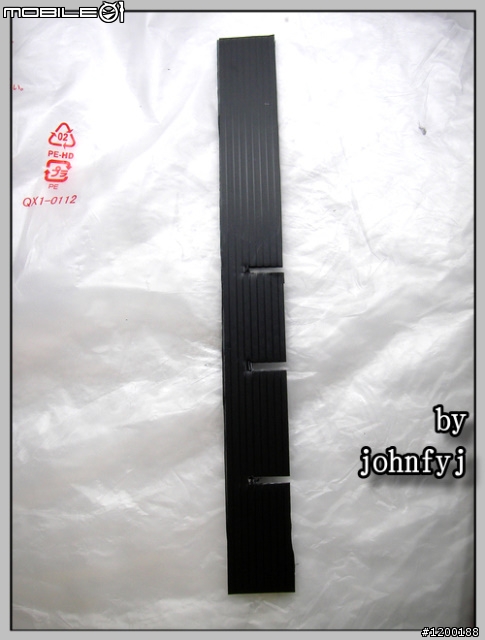

這是背面
最上面的貼一個上３Ｍ無痕膠條（固定線管用的），我把它稱為Ｉ。
然後中間的也貼小小的膠條（固定線管用的），我把它稱為Ｊ。

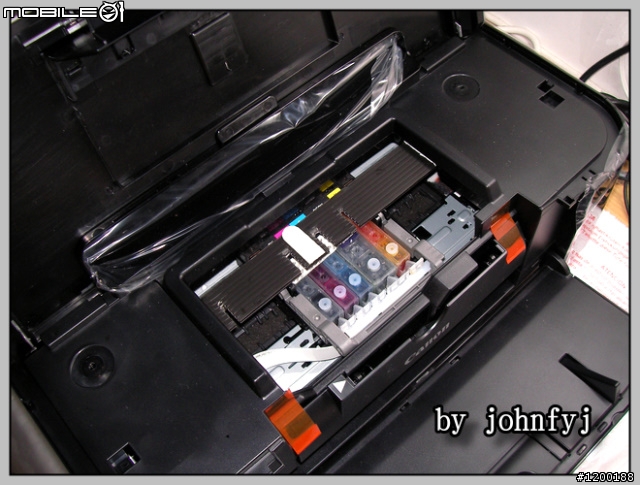

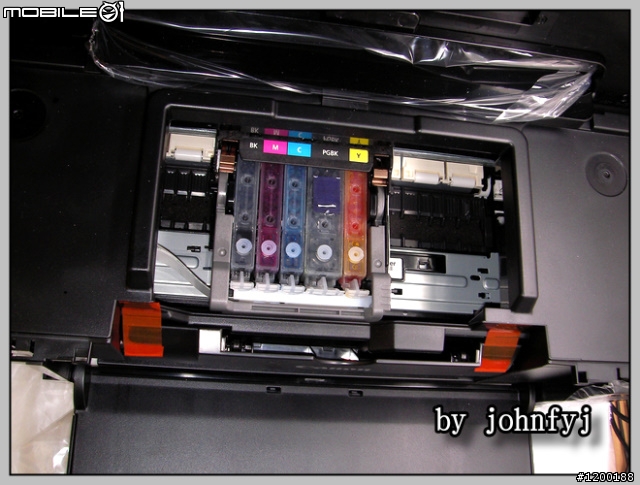

把噴墨頭跟副廠墨水匣裝回去。


難度★★
然後把線管固定片先插入一邊後再插入另一邊，就可以把兩邊放入機器內了，然後把兩邊黏在機壁上。Ｇ部分。


再來一張！


難度★★★★

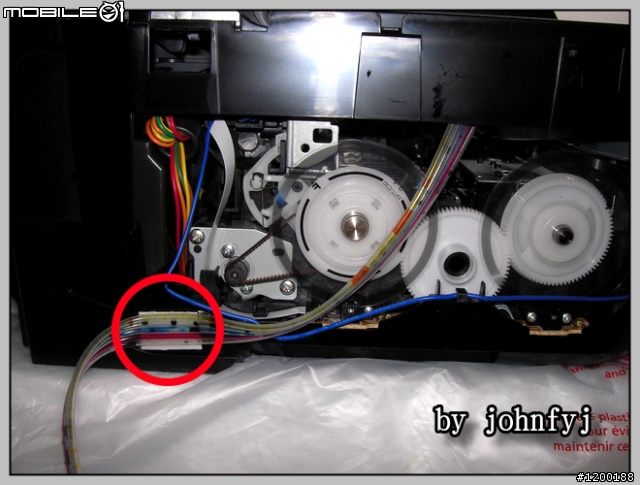

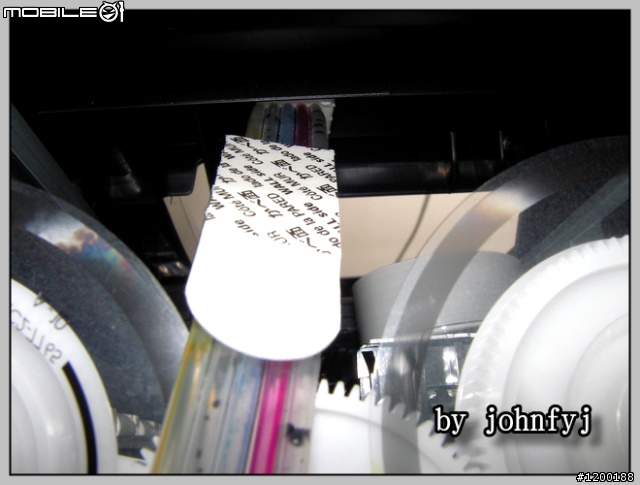

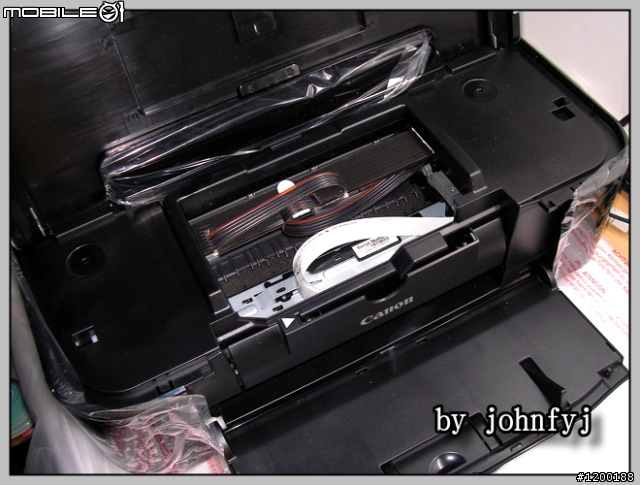

把機器左側（拆過殼的地方）把供墨線管插到機器內，到機蓋上面出來。

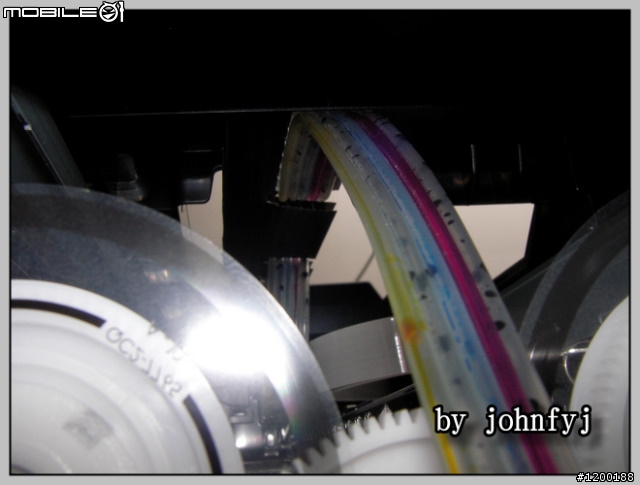

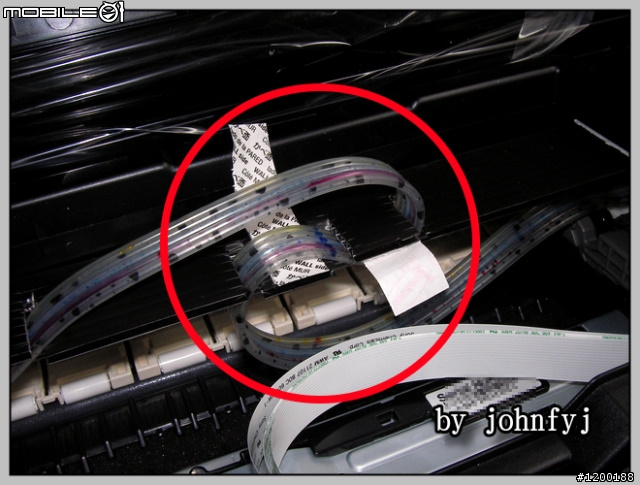

然後繞成雙Ｓ型，然後把兩個小小的膠條把線管黏好。Ｈ部分跟Ｊ部分。


上面還有一條膠條也把線管黏上。Ｉ部分。


也貼一條膠條也把線管黏在機器最邊緣的機殼內。

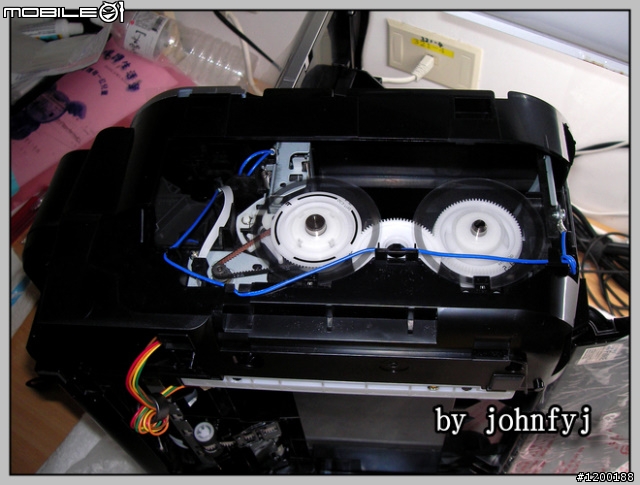

黏好後的樣子。

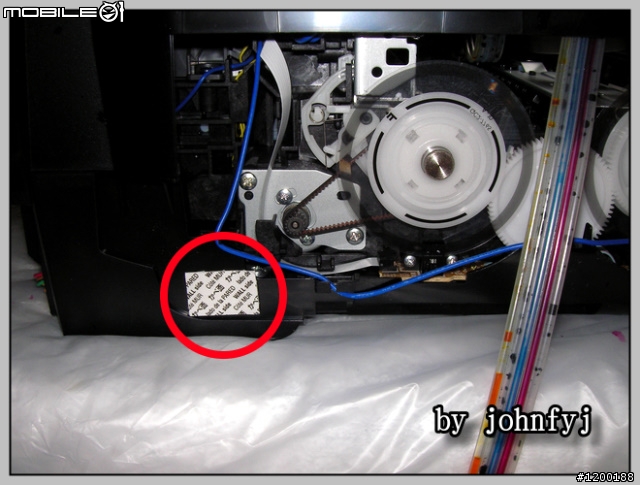

在機側的一邊貼一個３Ｍ無痕膠條。

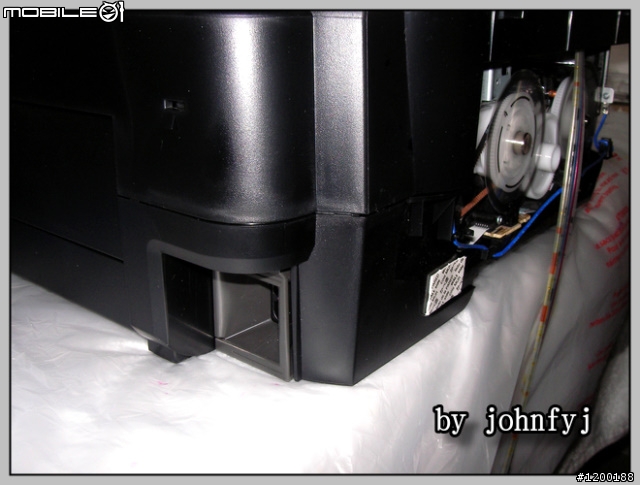

（就是我剛剛切掉的塑膠片，正好就是它的位置。）


線管黏好後的樣子。


把排線插回電源供應器上。


把電源供應器插進機器內。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
上面照片到下面照片的過程中，沒拍到照片，因為把線管插回墨水匣
的動作中要用到雙手，加上附近沒人在，所以沒人幫我拍照片，不過
這不會太難，慢慢摸索就會了，請見諒喔！
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

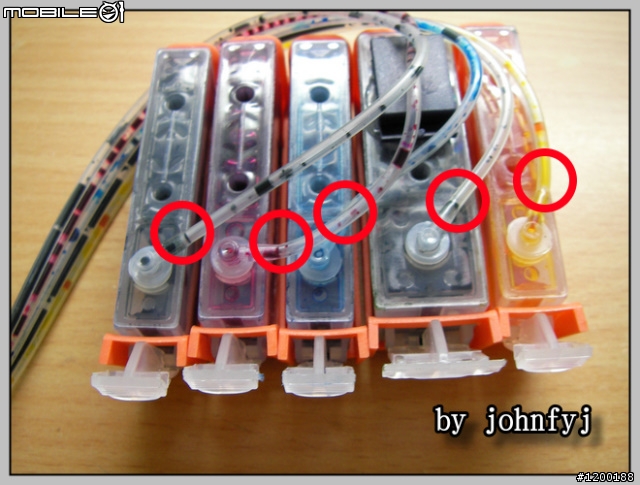

把線管內的墨水正常流到墨水匣的一端後再插進去，前後五次後，
正常供墨的情形！


難度★★★★★★★★★★

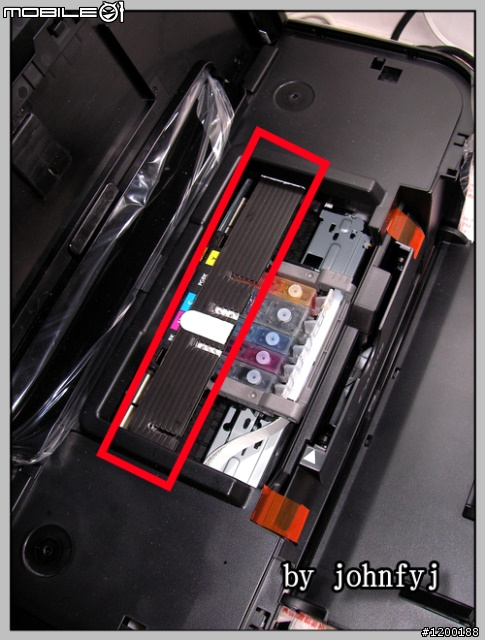

好囉！把塑膠板蓋回去！也蓋回機蓋囉！完全沒有浮起來喔！看起來有改跟沒改一樣！

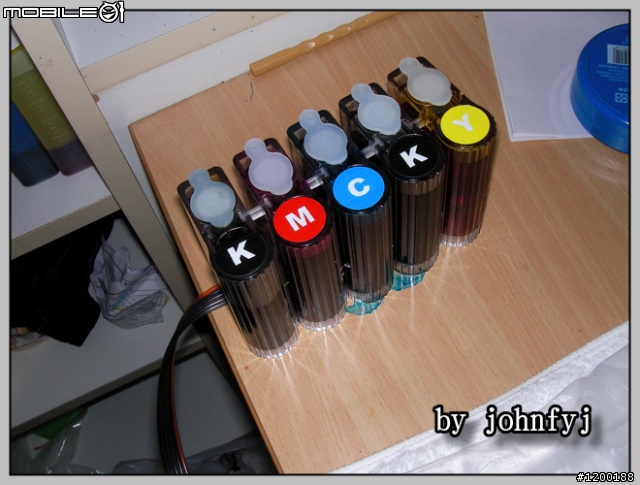

這是供墨瓶嘛！跳過好了！放在機器後面好了！


改機２小時左右，終於改機完成囉！

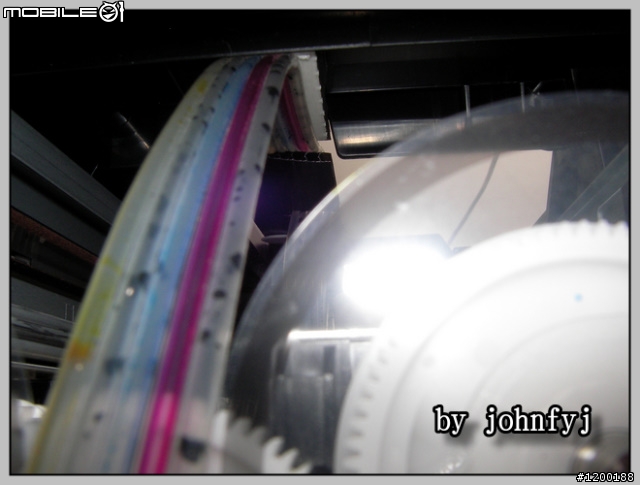

請觀看機器內的運作情形！！
