話說在MOBILE潛水也一段時間了

積分一直沒有有效的突破

於是當我把我所有的資料蒐集齊全後
開始了老車重生的念頭----

那就是CARPC
當然開始先來介紹主角...是車嗎?
不..當然不是那台只有1300CC的老嘉年華...

來介紹心臟吧
主機:
Latitude L400 CPU Pentium III-700MHz
Memory 256MB
ATI Rage Mobility MTM
PCMCIA (TI PCI-1410) (CardBus対応)
I/O USBx1

, Mic/Phones, IrDA, LPT, VGA, PS/2, IDE
終於完工..CARPC 福特嘉年華

看到左上角的一條尾巴吧..有作用的
終於完工..CARPC 福特嘉年華

看到了吧...發射按鈕.從NB直接拉出來

顯示: 6.4"LCD法拉利標籤的螢幕

電源: 車內12v -> DC to AC電源轉換器 -> NB Adapter -> NB
終於完工..CARPC 福特嘉年華

為何有這樣的POWER..當然是DIY無價囉.不然還真不知道我的超速雷達要插在哪裡
所以在把1對2的DC12V給焊在POWER上喔

周邊: 2.5" USB HDD 20GB
GPS: SONY最新第三代GPS晶片組CXD2951

首先先把該接的線接好之後...就把NB塞在副駕駛下方
終於完工..CARPC 福特嘉年華

這是從副駕駛側邊接上的GPS
終於完工..CARPC 福特嘉年華

把線整理好利用束線帶把線貼好在中控台旁
終於完工..CARPC 福特嘉年華

指揮挺組合囉...

再來張側面照...看到開機畫面了吧.

正式上路...

MP3播放...目前還沒買音源轉換...

播放頭文字....我甩尾...

當然我的配件組...滑鼠.記得那個開關嗎?還有一顆外接隨身硬碟可以UPDATE資料
可以收到中央扶手裡面喔
終於完工..CARPC 福特嘉年華

最後別忘了下車可以把螢幕給收到前座置物箱裡..因為只有用L型鐵片插在按鍵上喔
所以快拆..

最後當然謝謝你們的收看.有機會給個加分的鼓勵喔

來補充一下..搜尋了MediaCar V1.90 找到了skin
有適合各種廠牌的喔
趕快來跟各位分享
終於完工..CARPC 福特嘉年華

http://febsperanza.3plast.com/

按這裡檢視網頁按這裡檢視網頁

2005-10-18 23:08 發佈

文章關鍵字福特

ptx

ptx
個人積分：1221分
文章編號：769841

1221分

2樓

2005-10-18 23:51

一定要給分的啦
同樣是開嘉年華的我,也是一直在思考要如何改裝這台小車車
看到你這篇剛好可以作為我未來改裝的參考
不過因為我有台八片裝的換片匣在副座下面,所以目前還在想適當的主機方案
不知道你會怎麼解決音源的問題
我覺得用L型鐵片來固定LCD的做法還不錯,但是有點擔心如果震動太大會不會掉下來呢?

一個中文，各自表述

alexwutw

alexwutw
個人積分：180分
文章編號：769858

180分

樓主

2005-10-18 23:58

ptx wrote:
一定要給分的啦
同樣是開嘉年華的我,也是一直在思考要如何改裝這台小車車
看到你這篇剛好可以作為我未來改裝的參考
不過因為我有台八片裝的換片匣在副座下面,所以目前還在想適當的主機方案
不知道你會怎麼解決音源的問題
我覺得用L型鐵片來固定LCD的做法還不錯,但是有點擔心如果震動太大會不會掉下來呢?

我想我的音源會用車用音源轉換器

網拍上只要110...
因為我家的車車有卡帶的主機
而震動部分我本來也很懷疑
但是經過上路..途經土城捷運工程沿線

加上地下室停車場斜坡..沒問題喔
所以就給他放心啦

燦坤會員卡號34683487 -歡迎使用-

一路狂飆之Kevin

一路狂飆之Kevin
個人積分：271分
文章編號：769972

271分

4樓

2005-10-19 0:59

阿呀呀~

這種卡帶式的效果還是不好啊~
卡拉卡拉的聲音

之前有看過
直接焊在磁頭訊號(還是哪裡~忘記了)的端子
這樣效果會好很多

漫步在火坑

alan731

alan731
個人積分：70分
文章編號：770208

70分

5樓

2005-10-19 8:29

不錯喔，我也有一部NB也是裝在車子上當導航電腦，可是螢幕只是稍微放在主控台的中央，不知alexwutw大大發使用的L型鐵片是如何固定的，可否教一下，還有那個外接的開關要怎麼製作，需要什麼零件。

alexwutw

alexwutw
個人積分：180分
文章編號：770212

180分

樓主

2005-10-19 8:36

alan731 wrote:
不錯喔，我也有一部NB也是裝在車子上當導航電腦，可是螢幕只是稍微放在主控台的中央，不知alexwutw大大發使用的L型鐵片是如何固定的，可否教一下，還有那個外接的開關要怎麼製作，需要什麼零件。

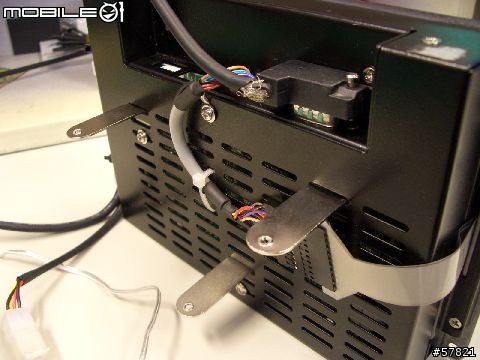

L型鐵片固定方式如圖..本來不敢放上來..因為實在有點醜

外接開關須把NB打開後.找到開關的接腳有4PIN
用電錶量一下.找到導通的2PIN.
買一個一般用的開關.接上去就OK囉

燦坤會員卡號34683487 -歡迎使用-

ddt999

ddt999
個人積分：17分
文章編號：770423

17分

7樓

2005-10-19 10:45

用NB來做CAR PC的IDEA真的滿不賴的~

可是NB的散熱可要多多注意喔~ 因為放在車室地毯上, 要有空就多多檢查檢查

另外,
滑鼠可以建議使用簡報用的軌跡球, 單手就能操作了
因為看到那隻和我電腦一樣的滑鼠, 就很....... orz

資深好人~

james2mac

james2mac
個人積分：28分
文章編號：770428

28分

8樓

2005-10-19 10:48

可以買RF的鍵盤,旁邊還附帶滑鼠,這樣用滑鼠,打字都不成問題!!

alexwutw

alexwutw
個人積分：180分
文章編號：770448

180分

樓主

2005-10-19 11:07

ddt999 wrote:
用NB來做CAR PC的IDEA真的滿不賴的~

可是NB的散熱可要多多注意喔~ 因為放在車室地毯上, 要有空就多多檢查檢查

另外,
滑鼠可以建議使用簡報用的軌跡球, 單手就能操作了
因為看到那隻和我電腦一樣的滑鼠, 就很.......

這點也是我會去特別注意的地方
但是因為開車時間不長

每次出門大多2-3小時內可到
灰塵是比較不放心之處
而滑鼠的部份其實..我只用來點選啟動..所以當然是廢物利用
Media Car免費的軟體.
可至下面網站當漏.
主程式:
http://users.skynet.be/media-car/software.html
Skin:
http://www.mp3car.com/vbulletin/showthread.php?t=18781&page=1&pp=15

james2mac wrote:
可以買RF的鍵盤,旁邊還附帶滑鼠,這樣用滑鼠,打字都不成問題!!

有沒發現我沒接鍵盤...

因為我覺得既然要符合CAR PC當然是一隻手就能搞定喔
加上我只用MP3.GPS.DVD這些基本功能
所以目前還不打算把鍵盤放上去
可能有一天...論文必須在車上寫...

燦坤會員卡號34683487 -歡迎使用-

pnhunyu

pnhunyu
個人積分：38分
文章編號：770470

38分

10樓

2005-10-19 11:16

若能把nb 跟螢幕的電源都變成12v 或者是12v去升壓，這樣功率損耗才不大喔！
不然12v to 110v一大半的電，都被轉換成熱了！
