wangsam2001 wrote:
2. 7805 為什...(恕刪)
呵呵呵呵
這位大大 您是不是花點時間了解一下110V 怎麼轉 5V/2A
再來下這結論呢?
這樣說好了, 您若是對電學的部份已有基本涉獵的話
那小弟再說明一下, 有誤請指正.....

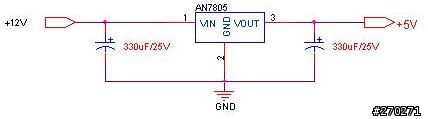

7805基本應用方式如下圖所示:
其內部線路大概就是拉輸出回授來控制通過內部BJT的導通量,
壓降大概就都落在該BJT上,
若看不懂也沒關係,
簡單說就是若 12Vdc 為Vin, 5Vdc為 Vout 時,
流出5V的電流為2A, 則這2A電流就是從Vin 流經過 內部的BJT及sense 電阻,再流出Vout(5V)
那12Vdc怎麼能變成5Vdc呢?
這中間的壓降 7V就是落在該BJT上轉換為熱消耗掉.....
那若110V to 5V/2A怎麼辦呢?
110V 是交流或直流呢? 是交流吧? 那110Vrms怎麼轉成5Vdc呢?
這時是不能直接轉的, 需要透過變壓器降壓至所需電壓大小再整流為直流後
利用7805之類的三端子regulator整成您所需的電壓.....
(或利用bridge整流後再利用DC to DC converter(EX:flyback converter) 處理出所需電壓)
所以power大小是不能這樣算的......
概略的算一下
若變壓器二次側電流為2Arms 電壓7Vrms
(給7805用, 而7805輸入至少需要高於輸出2V以上)
則一次側電流將為 (7/110)*2=127mA 因此總輸入功率大概為110*127m=14VA
大概就是14W(以上是概略說明, 若要詳細清楚則應更嚴謹的計算才是)
我想 若大大有基本電學的基礎的話
應該大概看的懂我在說什麼吧....
另 Seiws 大大所提的LM2576 我想是不錯的選擇,
他就是一個 buck converter , 且零件沒幾顆
成本做起來應該沒有多少錢....
