Newman.Chen wrote:

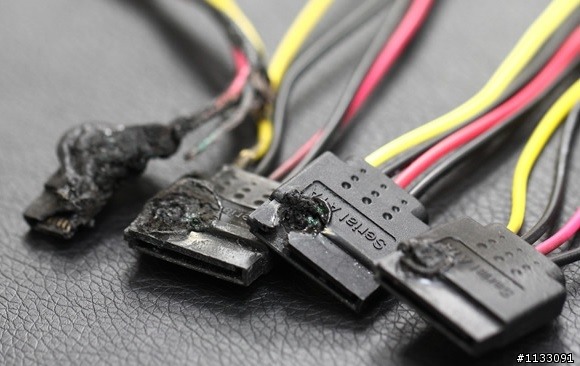

黃黑12V重載短路不是5V
沒有錯，這是 s-ata的設計瑕疵，早就該廢除了。
s-ata中，12v有3pin，隔壁的地線( 0v) 也有3pin，
但兩種電壓最近的兩pin只有 相隔1mm，
公差稍微大一點就很容易短路了。

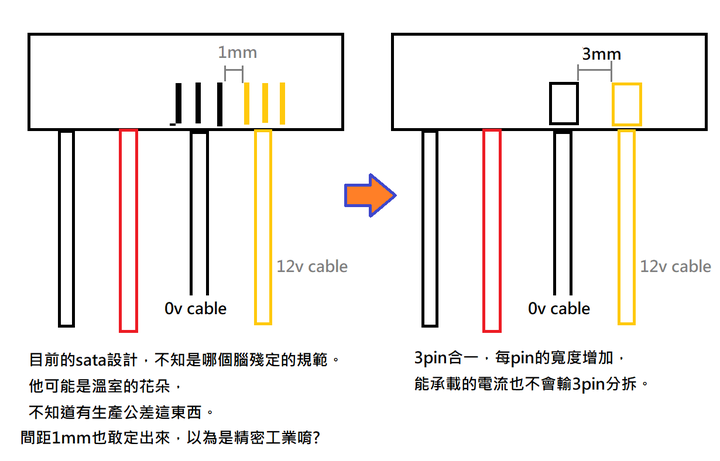

真的要安全， 應該要3pin合成一個較寬的大pin， 兩種電壓之間的距離應該要3mm。
我在10年前就覺得這s-ata規範在安全上大有問題，不知為啥整個業界都沒人想推動改革?
==============

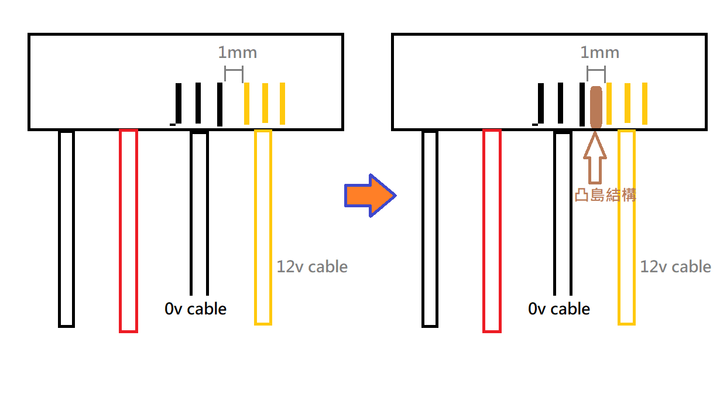

亡羊補牢的做法是在12v和0v 之間做一個凸島結構，避免兩邊接觸，
但是......間距只有1mm，這很考驗模具精度、塑料控溫唷，
凸島結構能做多寬? 0.7mm是一折就斷。
良率一低，這種接頭的價格必然大漲，搞不好要變10倍。
