請問有神人可以製作圖片中的OTG USB線嗎？ (第2頁)

aa047654321@yahoo.com.tw

aa047654321@yahoo.com.tw
個人積分：22分
文章編號：79978661

22分

樓主

2020-11-30 14:14

clwu5724 wrote:
用這些把它組合起來,...(恕刪)

我需要用在USB公頭上連結PC強置重開PX6主機板上
以下是我從國外爬文得到的資訊
“電阻為12K和15K(22K可能會更好），這些電阻是“分壓器”所必需的，其值介於1.8v和3.3 OK之間”

clwu5724

clwu5724
個人積分：3446分
文章編號：79978908

3446分

12樓

2020-11-30 14:33

aa047654321@yahoo.com.tw wrote:
我需要用在USB公頭(恕刪)

我只是建議您,不是幫您做.

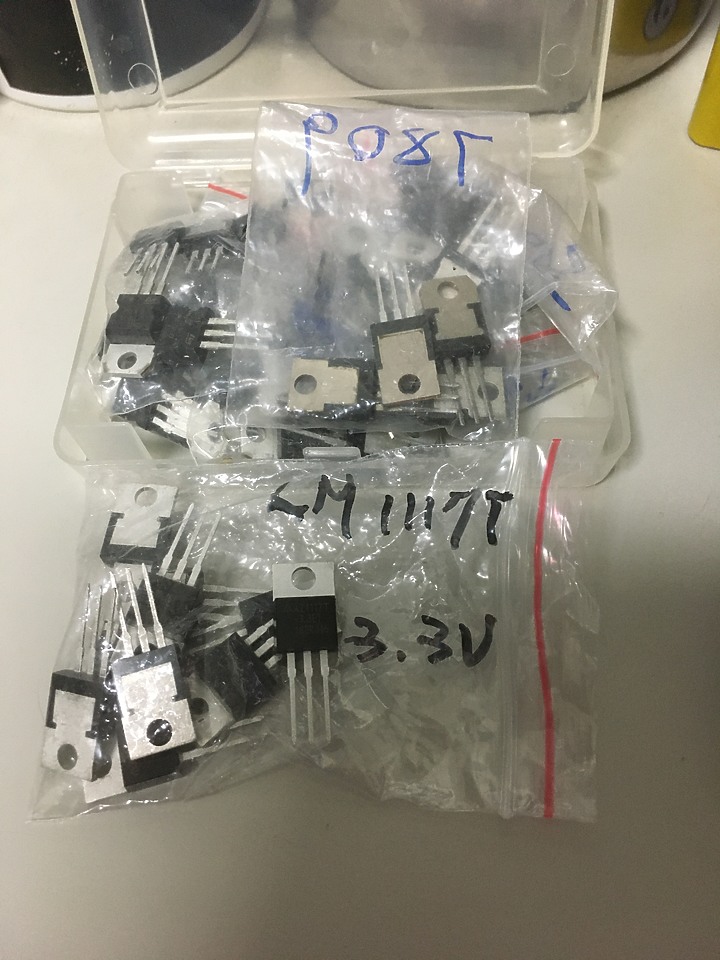

電阻那些不是問題,如果對電壓很要求,可以用穩壓 ic 處理. (應該用電阻既可.)

點我看大圖

aa047654321@yahoo.com.tw

aa047654321@yahoo.com.tw
個人積分：22分
文章編號：79978998

22分

樓主

2020-11-30 14:39

clwu5724 wrote:
我只是建議您,不是幫...(恕刪)

了解，感謝回覆👍

clwu5724

clwu5724
個人積分：3446分
文章編號：79979384

3446分

14樓

2020-11-30 15:09

aa047654321@yahoo.com.tw wrote:
了解，感謝回覆&#128077...(恕刪)

我認真看了一下,您這條線可能只用一次,那就用最省的方法處理,就是您一樓照片那樣最省錢.

(本以為會常用到.)

aa047654321@yahoo.com.tw

aa047654321@yahoo.com.tw
個人積分：22分
文章編號：79979925

22分

樓主

2020-11-30 15:49

clwu5724 wrote:
我認真看了一下,您這...(恕刪)

是的，沒意外這條線只會用一次，畢竟主機板是要直接強置刷入ROM，希望有哪位神人能幫忙製作，費用的部分都可以談

clwu5724

clwu5724
個人積分：3446分
文章編號：79982834

3446分

16樓

2020-11-30 19:37

您住台北嗎 ?

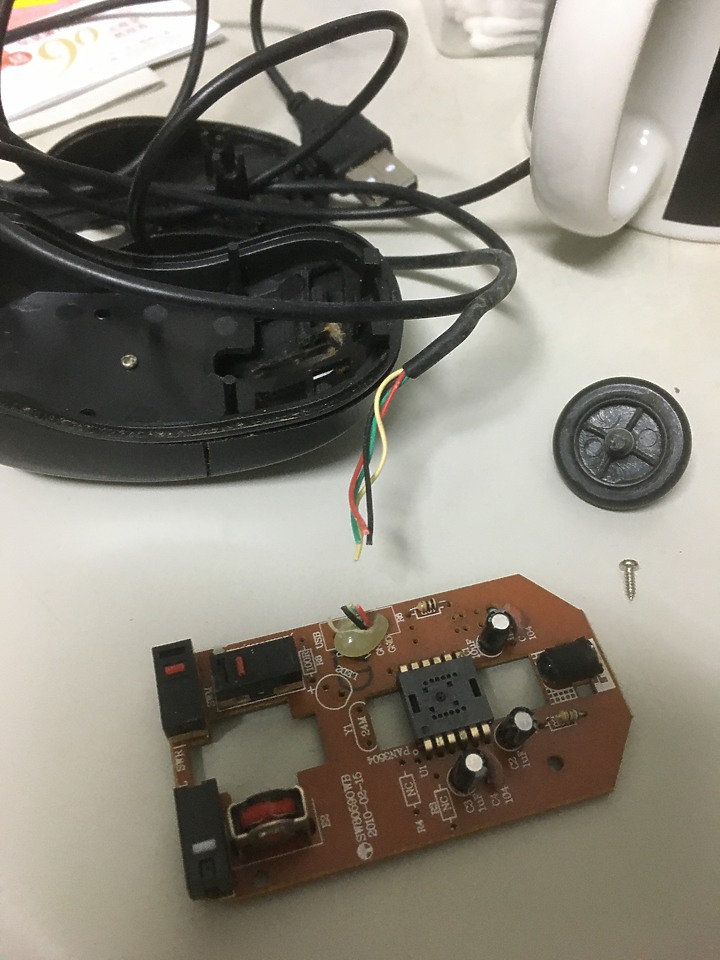

這是有點壞的滑鼠,取它的線用.
點我看大圖

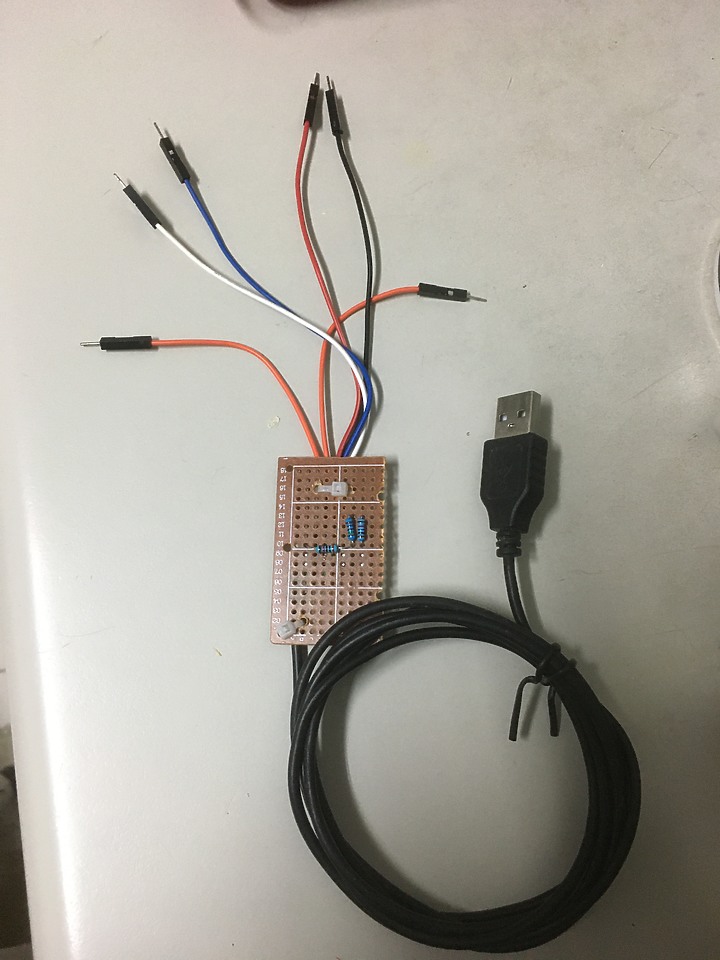

完成品,顏色盡可能與您照片同顏色.

電阻 12K 是用 10K 與 1.5K 串聯替代, 22K 是用 20K 替代.

點我看大圖

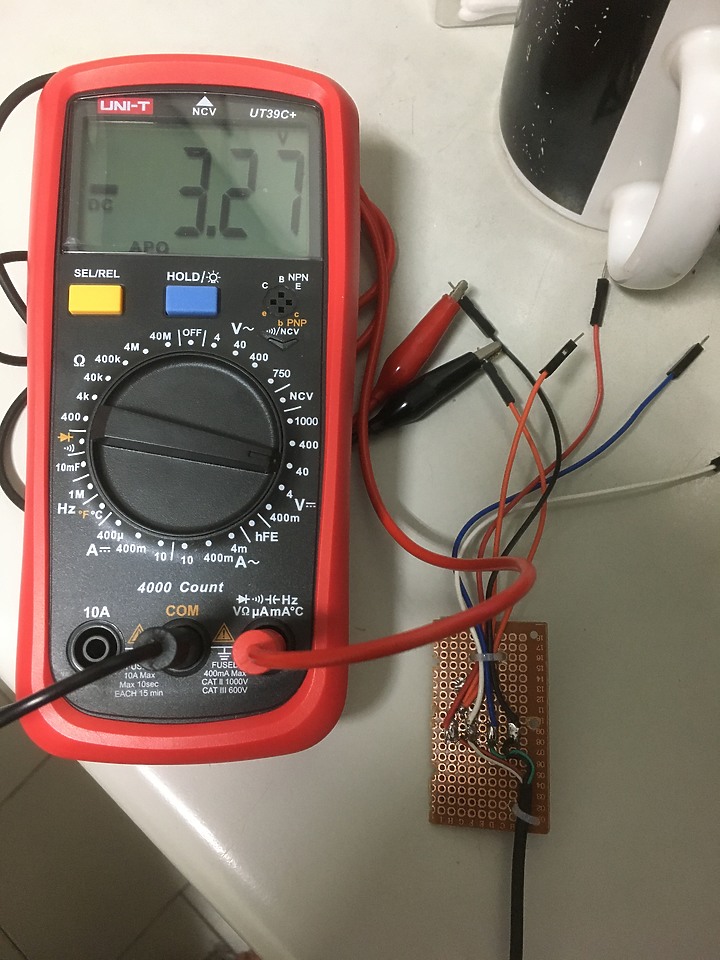

這是那個電壓 3.27 V.
點我看大圖

aa047654321@yahoo.com.tw

aa047654321@yahoo.com.tw
個人積分：22分
文章編號：79983296

22分

樓主

2020-11-30 20:27

clwu5724 wrote:
您住台北嗎 ?這是有...(恕刪)

C大真的太厲害了，我住在彰化，我可以先匯款給你，你在幫我寄可以嗎？費用和帳戶你在私訊給我

clwu5724

clwu5724
個人積分：3446分
文章編號：79983546

3446分

18樓

2020-11-30 20:53

aa047654321@yahoo.com.tw wrote:
C大真的太厲害了，我(恕刪)

您這條線,其實就是原來的 usb 線,再分壓出那個 OTG 需要的電壓.

其實就是多那電阻,並沒有特別技術可言.

晚一點,我女兒回來,我再問她寄 I郵箱費用多少? 在私訊給您.

沒什麼零件費用(算 20元好了).

aa047654321@yahoo.com.tw

aa047654321@yahoo.com.tw
個人積分：22分
文章編號：79983625

22分

樓主

2020-11-30 21:02

clwu5724 wrote:
您這條線,其實就是原...(恕刪)

真的是太感謝了，我有私訊您了，費用和運費我在匯款給您

aa047654321@yahoo.com.tw

aa047654321@yahoo.com.tw
個人積分：22分
文章編號：79984992

22分

樓主

2020-11-30 23:20

clwu5724 wrote:
您住台北嗎 ?這是有...(恕刪)

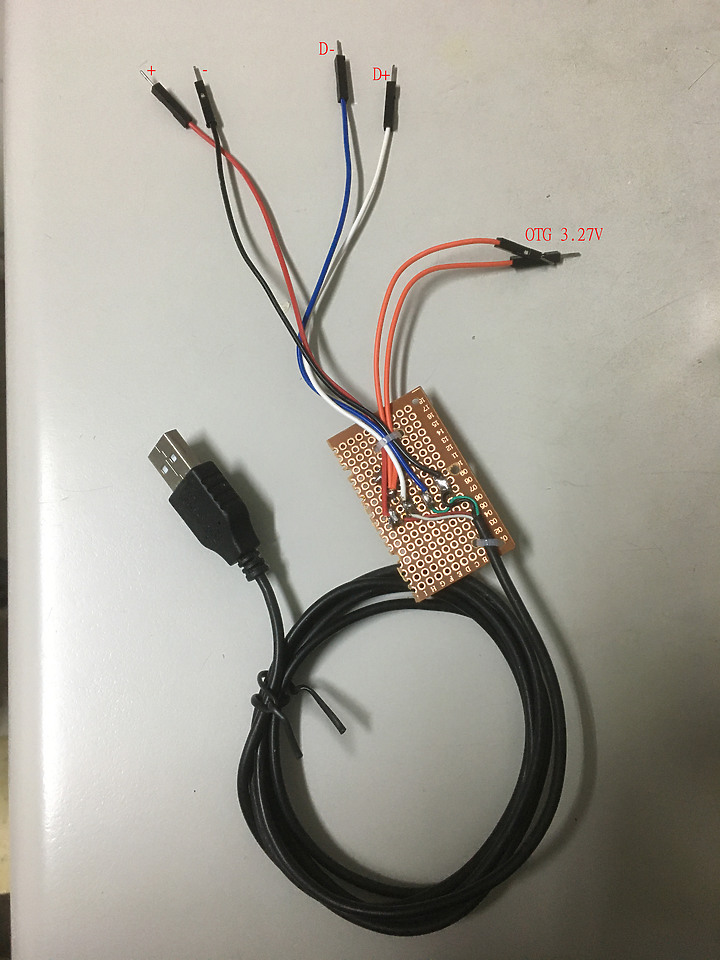

C大跟您確認一下照片中藍色那條是D-白色是D+嗎？
