我的HP CLJ2605在去年暑假要列印時發現到紅色有越印越淡的情形(一般都叫色偏)，當時以為是碳粉匣有問題，送回HP後，HP換了一支新品給我，裝上新碳粉匣後結果還是沒有改善，本來以為HP騙我只是把原本有問題的碳粉匣收回去罐滿、更換掉晶片跟感光鼓再塞回包裝當新品換給我，後來發現到我錯了，HP沒有騙我，不過卻在網路上看到了Mobile01上有人提到2600/2605系列的機子內部使用的光學元件(Canon Optical Engine)先天設計有瑕疵，雷射元件會有積粉塵的問題導致紅色列印不出，雖然HP真的給了我一支全新的碳粉匣，但是這問題根本不會因為換了一支新碳粉匣而解決，而且某個蠢蛋還因此憤而跑去店頭買了一支全新碳粉匣結果發現到根本不是碳粉匣的問題。(所以HP沒有虧，還是有賺到一支碳粉匣的錢。)
在接下去之前，你需要先參考一下這兩篇文章與這份技師維修手冊
http://www.mobile01.com/topicdetail.php?f=116&t=500048&last=4731742
http://forums12.itrc.hp.com/service/forums/bizsupport/questionanswer.do?admit=109447627+1201443870855+28353475&threadId=1186897
維修手冊
http://forums11.itrc.hp.com/service/forums/bizsupport/getattachment.do?attachmentId=297096&ext=.pdf
在八月時我成功按照上面的文章與維修的手冊做了一次清潔的動作，機子也恢復正常運作可以印出預期中的顏色，當時真的是非常感動，這個拆裝的工作真的是在考驗你的細心與耐性，不過麻煩事情四個多月後又緊接而來，12月多時候又有了狀況，這次的狀況又更奇怪了，不是紅色越印越淡，而是藍色越印越淡！
有了之前的經驗，當下就直覺到會不會又是雷射元件的反光鏡又積塵了導致藍色碳粉匣印不出，而最倒楣的問題是，我手中有兩支用了一些的紅色支碳粉匣(總計還可用約三千多張)，而其他三色碳粉匣卻都剩下不到兩百張，惱人的事情在這裏就跑出來了：
1. 不管這機子了，買台新機算了，以後也不會再有這問題。
2. 網路上大家都是紅色有問題，而且控制藍色的雷射反光鏡的方向不太可能積塵，也許只是單純碳粉匣壞掉或是碳粉沒了才會這樣。(但又想到烏龍多買一支紅色的碳粉匣就覺得蠻吐血！)
3. 拆掉它！確認是不是又積塵了，再決定要不要買新碳粉匣。不過我一直覺得上次的拆修搞不好只是運氣好，第二次再拆說不定就爛了......(套色不準、色偏....etc)
後來決定再拆開清潔一次，如果組裝不回去，那就算了，總計可印三千多張印量的兩支紅色碳粉匣就當教訓網拍一千塊賣掉吧。
於是抱著這樣悲壯的心情就這樣決定第二次拆開這台機子，當然，心裡還是會有些期待能成功修好它，曾經有不少回憶是這台機子印出的，也做了不少拆修前的研究，順便看看能不能也能解決掉積塵的老問題。
拆修步驟
1. 積塵的元兇

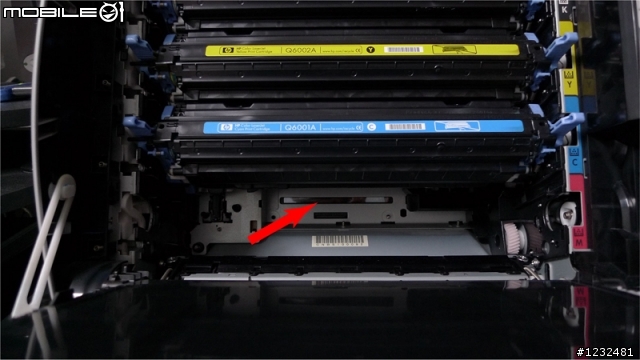

把碳粉匣全部拿出後，會看到內部有四個雷射射出孔(紅色框標示)，1234各別為黑黃藍紅的雷射射出孔，由於HP這個元件並不是完全密封的，導致印表機列印時產生的大量碳粉塵會從這四個雷射射出孔進入到雷射元件內部，進而導致內部的透鏡、反射鏡積塵。
2. 最外層的拆卸

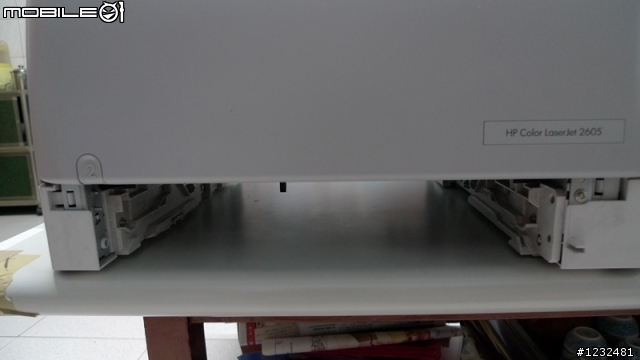

紙匣記得要拿掉

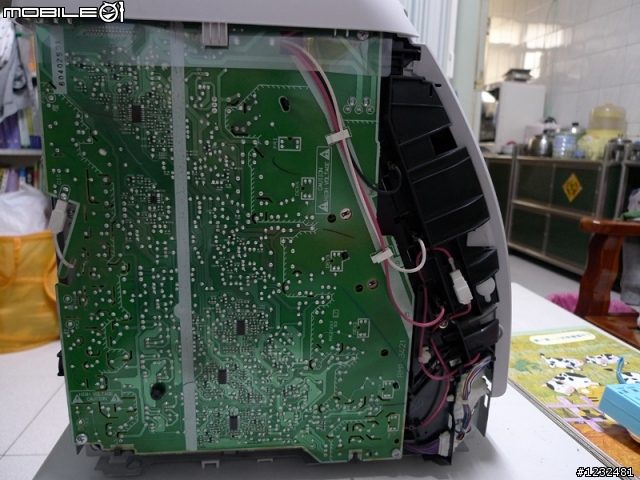

拿掉右側的外殼樣子

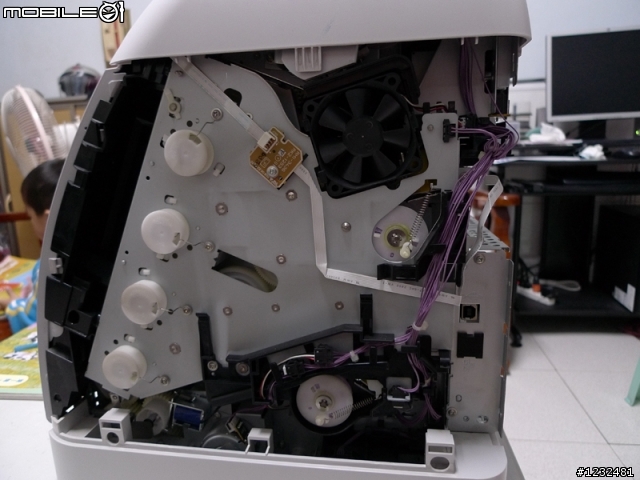

拿掉左側外殼的樣子

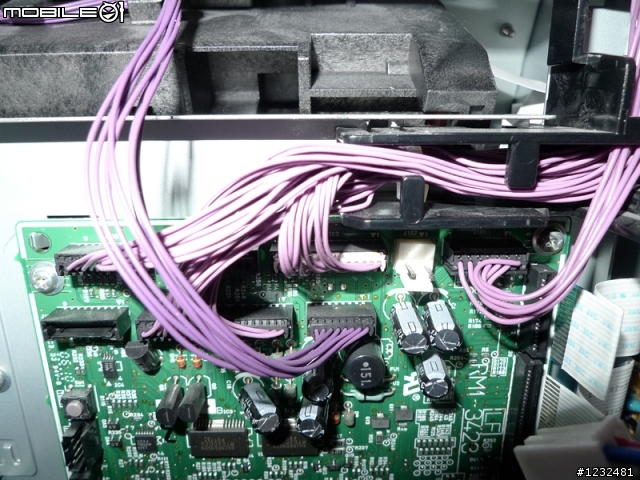

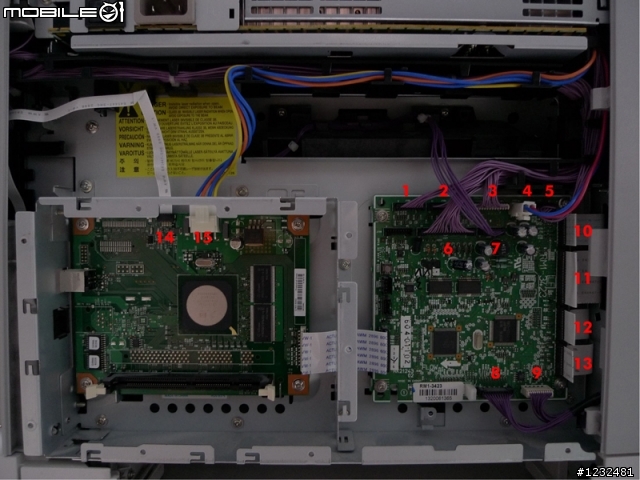

紅色數字是你要拔掉的排線與電源線

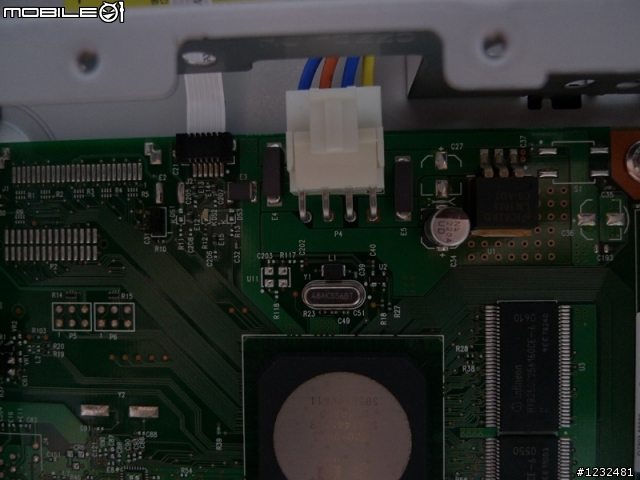

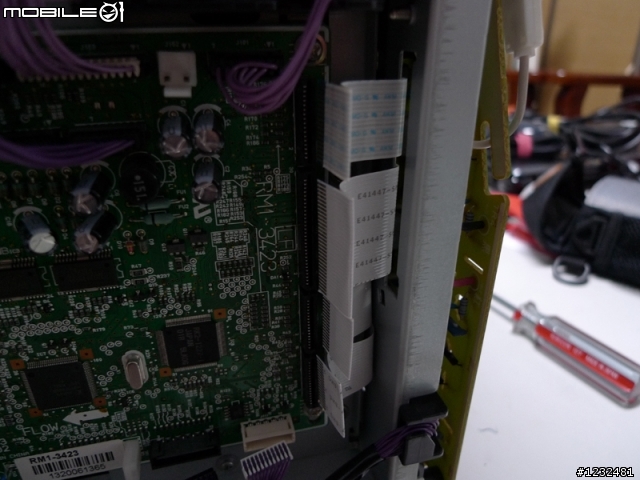

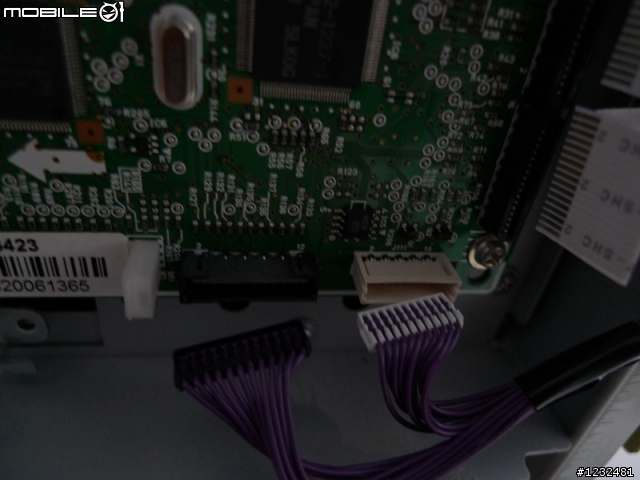

要拆掉的排線近照(一)
要拆掉的排線近照(二)
要拆掉的排線近照(三)
要拔掉的排線近照(四)

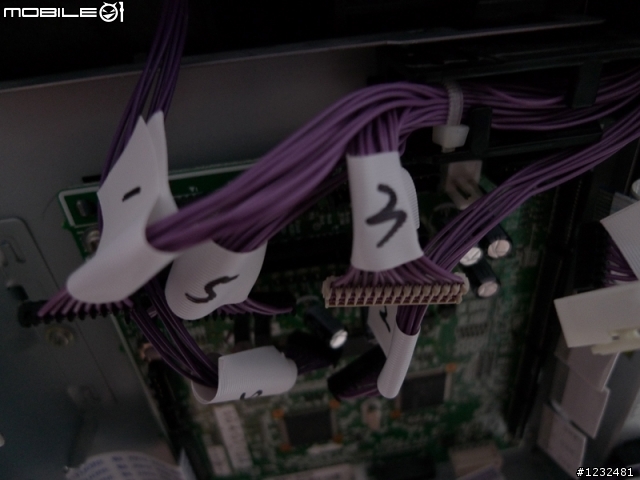

如果怕忘記哪條排線要插回哪個孔，可以先用膠帶貼上並標記。
排線拆掉後，兩個黑色的塑膠固定排線裝置也要拆掉。要注意1與2是兩個獨立的裝置，但是卡在一起不太好拆。

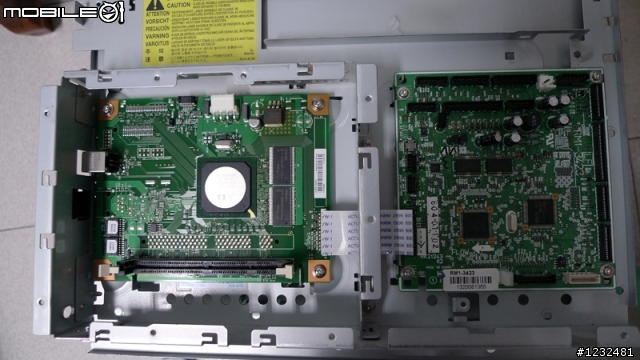

把所有螺絲拿掉後，就可以拿下機板了。(螺絲位置參考技師手冊)
3. 光學元件的拆解

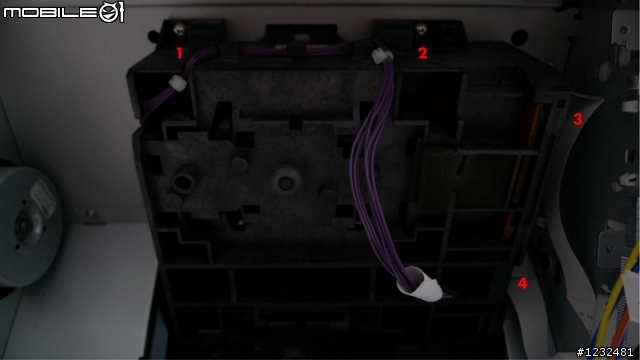

最外層機板拿掉後，就可以看到印表機的心臟了。首先要先拿掉1與2的螺絲，3跟4這兩條排線先不要急著拔。

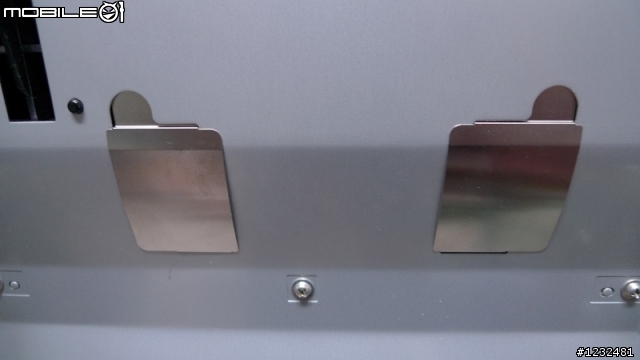

將整台印表機小心翻轉過來，紙匣底部那裏還有兩個隱藏的螺絲孔，表面是由金屬片蓋住的，輕輕拔就可以拿掉了。
拿掉金屬片蓋子後就可以看到螺絲了，當然也是要拿掉。
我的機子第一次拆解時，我就發現到底部右側的螺絲孔少鎖一支螺絲。不知道有沒有人跟我一樣的情形......

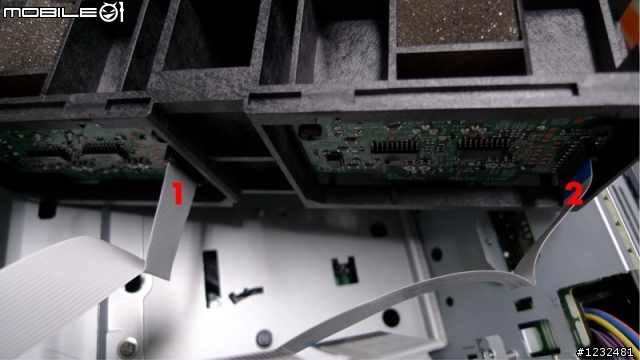

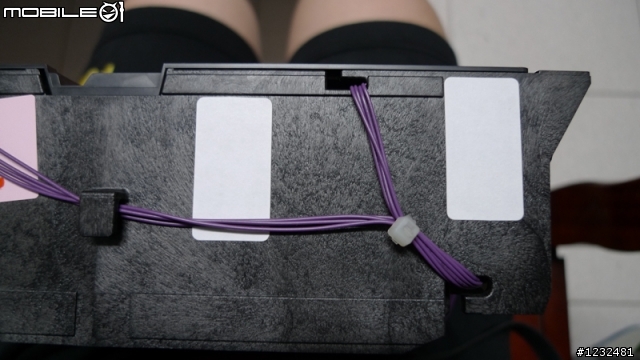

拿掉鎖住光學元件的螺絲後，小心取出黑色的盒子，再把1與2這兩條排線拔掉。

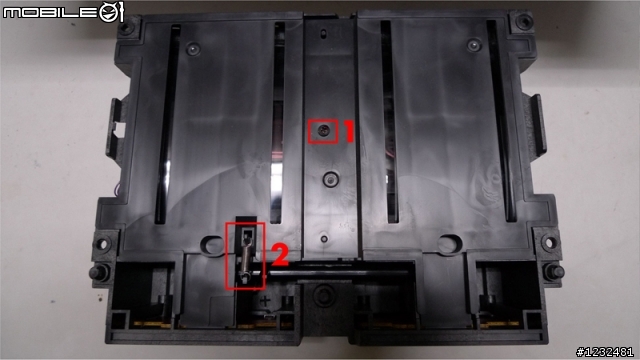

雷射元件的正面。拿掉1這個螺絲後就可以拿掉上面的蓋子了，2這根小彈簧要注意別弄丟了！
4. 透鏡與反射鏡的清潔
打開盒子後，就可以看到內部的裝置了，先吸口氣，後面的工作需要集中精神來做。

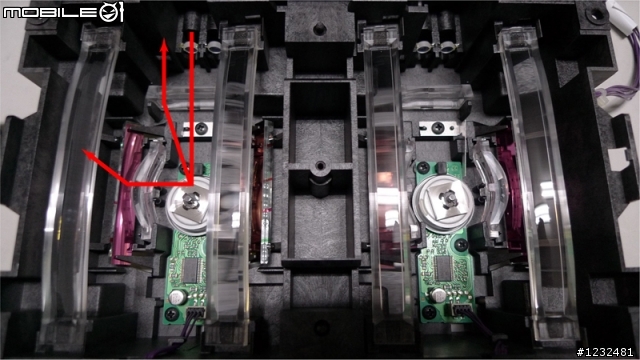

紅色路徑與箭頭是雷射光的反射路徑，要注意一下控制紅色、黃色的雷射會有另一條反射回去，在雷射射出口底下有一個小小的隱藏感光元件。(應該是用來確定雷射位置用的)
基本上這個元件內部分成兩個小空間，兩個小空間是對稱相同的。

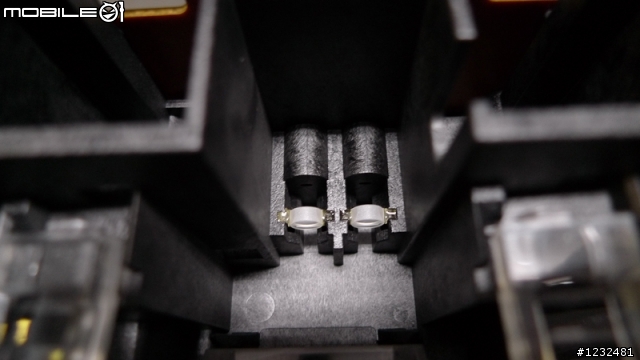

雷射射出孔有一組小凸透鏡，是黏上去的。

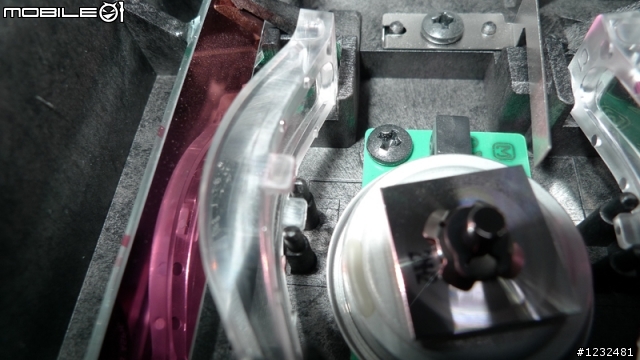

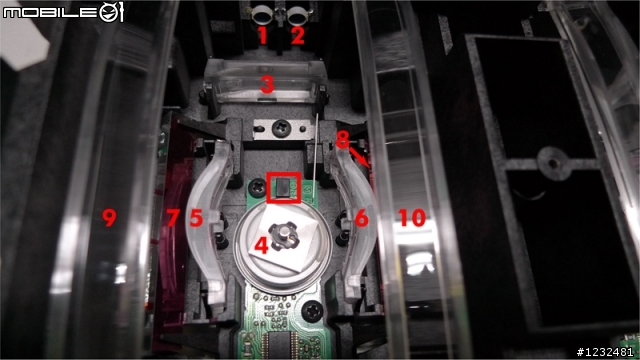

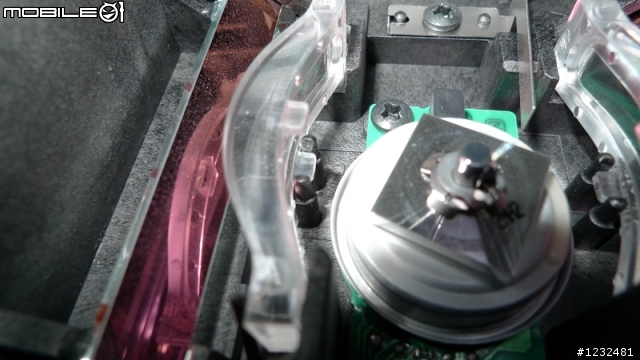

接著就是重頭戲了，準備好乾棉花棒，不要弄濕、不要使用任何溶劑，小心仔細用棉花棒擦拭1-10這十枚透鏡與反射鏡，擦拭過程中手絕對不可以去壓到任何零件，也不要用棉花棒硬塞硬擦，裡面的每個透鏡與反光鏡小心且仔細擦拭乾淨。注意一下紅色框所標示的零件是用來對準中央方形反射鏡上的標記用的(後述)。
紅色反射鏡的近照，控制紅色碳粉匣的的雷射反光鏡，也是最髒的，因為在最底部，大部分的碳粉塵都會積在這裡。
控制黃色碳粉匣的的雷射反光鏡，是第二髒的。
不過基本上黑色跟藍色由於鏡面向下的，所以沒甚麼積塵的現象(我拆解到這裡就已經明白藍色色偏問題可能不是光學元件積塵的問題了)。
既然拆了，就要做完這個清潔工作。
反光鏡上的粉塵清乾淨後的近照。
5. 雷射射出口的改造
由於是第二次拆解，心裡會想如果能解決這個討人厭的雷射射出口問題，說不定可以有效解決積塵的問題，除了延長使用的壽命外，於是我就想到了乾脆用透明的薄膜物封住這個雷射射出口。
第一個想到的方法就是用保鮮膜，保鮮膜又薄又不干擾雷射的路徑(請參考高中物理光通過片狀透明介質折射方向不變但路徑會偏移的公式，厚度越厚偏移越嚴重)，但保鮮膜太薄了，很難固定，而且會因為張力不平均導致表面不是平的，所以就放棄了。
第二個方案就是採用透明塑膠片，像是投影片之類的材質，雖然厚了一點，不過開個Excel試算一下偏移量就覺得還好。
http://www.badongo.com/file/12805276
觀察一下元件內部大概可以估算雷射射出的角度範圍約在120度以內，就當入射角最大60度好了，在白紙上左右兩側的像素會往中心偏移約0.2mm，300dpi的偏移量跟600dpi的偏移量最大約在2.5個點距跟5個點距。
大致上偏移的狀況是雷射會往中心偏，越往紙的兩側，列印的像素會往紙中心內縮偏移越大，不過基本上因為四個雷射射出口都加上了塑膠片，所以四種顏色都會同步偏移，只要光學元件本身沒問題，套色應該不會出狀況。
由於最大偏移量估算約0.2mm，就所以肉眼應該是看不出來的。(如果你覺得自己肉眼看得出0.2的偏移，這個改造就不要做了)
準備器材：投影片
雙面膠帶(薄的)
銳利的美工刀(不要拿鈍的，很難割)
塑膠尺(建議塑膠尺，鐵尺可能會刮傷投影片表面，表面傷痕的細紋可能造成干涉或繞射)
切割墊(建義表面可以鋪層紙)
Step 1. 裁切雙面膠帶
薄的雙面膠帶先剪裁一段約12cm，把會黏的部分撕掉不要，只留下襯紙，再從膠帶捲拉出一段約相同長度的雙面膠，把剛剛那段襯紙對齊黏在剛拉出來的那段膠帶底下，再把這段雙面剪下即可。
剪下後的雙面膠由於上下兩面都已經由襯紙保護住，這樣就很方便做剪裁的工作，放在切割墊上用美工刀切割為約2mm X 11cm的細條。(很不好切，因為襯紙表面滑滑的，壓在尺下要很用力才不會跑掉。)
Step 2. 裁切透明片
透明片可先用細的奇異筆劃一下要裁切的邊緣，裁切的大小為1cm X 10.7cm，裁切時盡可能不要傷到透明片表面，另外多切幾片，選出狀況最好的四片來用，記得順便用麂皮擦拭一下不要留下指紋或汙漬。
Step 3. 黏上透明片
先將雙面膠黏在雷射元件盒蓋子的內側雷射射出口的兩側，小心仔細黏好後，再將透明片小心黏上去，這樣就大功告成了。

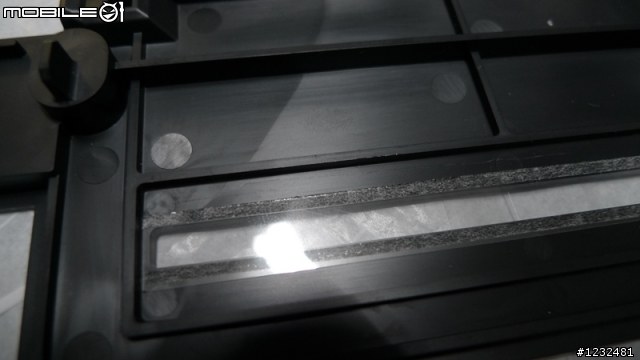

完成後的樣子
6. 最後的補強

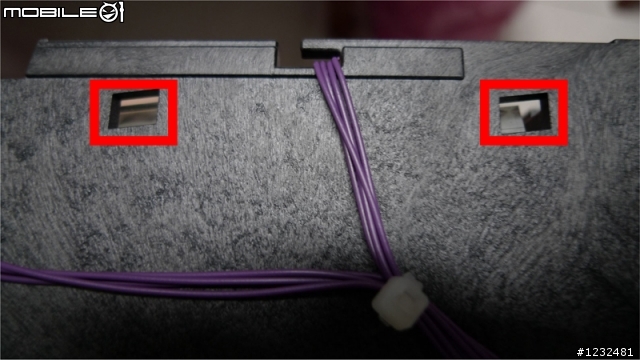

光學元件的盒子上尚有其他地方有孔洞也應該要封住
用一般的貼紙封住就可以了

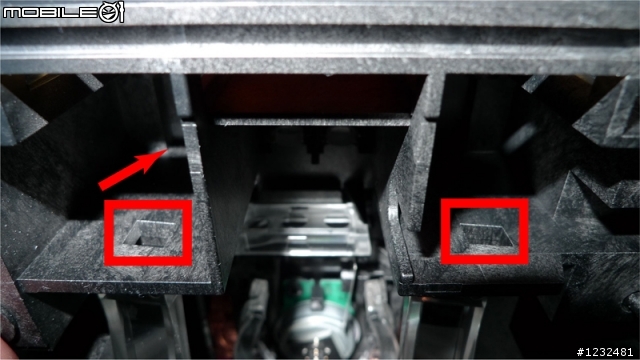

內側也有洞，要注意一下箭頭處內部還有一個洞，那個洞絕對不能封住，控制紅色、黃色碳粉匣的雷射在那裡有一個隱密的小型感光元件，雷射光束會經過那裡是不能封住的，內側只需要封住紅色框的就可以了。
大致上這樣就可以封住光學元件這個盒子前面大部分的孔隙，背面的洞就不用管了，那裡基本上不太容易入塵。
全部完工後，就可以開始組裝回去了，最重要的工作，這裡一定要看！！！

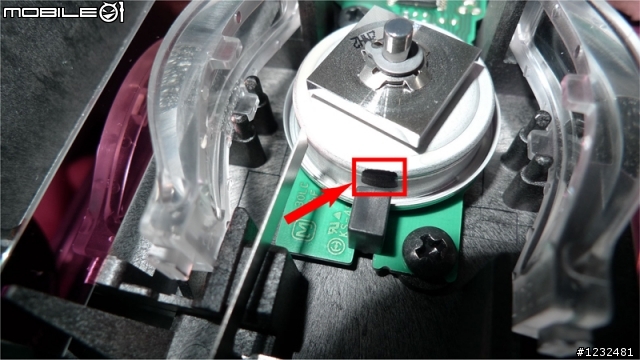

將光學元件的蓋子封裝回去前，記得檢查再檢查有無指紋或是其他的汙染，還要把方形反射鏡上的黑色標記轉回去對到那塊塑膠突出物。
大功告成的樣子，日後再也不用擔心入塵的問題了，積塵只會積在透明片上，用棉花棒擦拭透明片即可！！
做完上面的清潔與改裝後，還是沒有改善......？？？
我在很仔細做完上面的工作後再度開機試印，結果還是相當令人失望，藍色依然是只有左邊有印出，整個右邊全部沒有印出，而且還發現到紅色印出來時，整整往左偏移了約1mm，不管怎樣做校正都沒用。
不死心的我又再度第三次拆機，徹底檢查所有的步驟與零件是否有壓到、透明片不平整的情形，裝回去後還是沒有改善，藍色依舊超過一大半印不出，紅色套色偏了1mm.....
第三次拆機裝回去後，於是我想到也許可能是碳粉匣的問題，不過正常人看到套色偏掉本來就容易想到是不是雷射對位出了問題，不過我卻在對岸那邊的論壇發現到大量的2600/2605的套色問題，大部分都是買了環保碳粉匣後結果套色失敗的討論文章。
既然有不少人提到了2600/2605上面因為碳粉匣導致套色偏移的問題，當然就要仔細檢查碳粉匣有沒有問題了，看是不是有甚麼瑕疵會導致光學上的問題，結果真的讓我發現到Q600XA系列的碳粉匣會出現的瑕疵問題。
正常的碳粉匣藍色塑膠(感光鼓)跟碳粉室會有彈簧緊緊扣住
這張照片是我發現到藍色碳粉匣的另一邊彈簧居然不見了！！
紅色箭頭處是藍色塑膠原本要扣住彈簧的突出物，結果居然斷掉了！這樣的瑕疵其實很難說是否人為造成，要拿去退還HP換支新品可能也換不到，因為碳粉只剩不到兩百張存量。
我後來想到拿縫衣服的細綿線把感光鼓跟碳粉匣部分緊緊綁牢，嘿嘿......放回去再次校正列印，不但藍色的部分全部可以完整印出，連紅色套色偏移的問題也消失了！
雖然問題全部都解決了，但也有遺憾，我轉動藍色碳粉匣的感光鼓時意外發現到藍色碳粉匣裡面已經吃進了不少黑、黃、紅三色的碳粉，修正這瑕疵後雖然可以用，但是印出來的藍色怪怪的，慶幸的是剩沒多少張可以印，換上新的碳粉匣後應該就會全部正常了。
結論
這台機子先天的設計瑕疵導致雷射元件會積塵，雖然上面的改造我目前用沒幾天(元旦新年期間改裝的)，不過預期應該可以有效減少積塵的問題，列印品質也看不出有甚麼明顯變化，這樣的改裝可預期杜絕這款機子這方面問題的出現。
而碳粉匣的瑕疵也讓我注意到廠商使用的感光鼓藍色部分塑膠，我發現到那種塑膠會有疲勞現象，因為正常人也不可能動輒去碰到那塊彈簧，實際上用手去扳拿碳粉匣的藍色柄，發現到這種塑膠的材質頗軟的，而我後來也在機子內部找到那支失落的彈簧，也發現到彈簧出乎意料之外的難拉，要拉開彈簧還蠻需要用力的。
我想HP在設計這款碳粉匣時已經有考慮到重複使用的問題了，隨著使用時間越久，藍色塑膠扣住彈簧部分也隨之疲乏，斷裂或彎曲的機會也隨之增加，當彈簧無法扣緊時，碳粉匣就會失去列印功能，還可能導致其他顏色碳粉匣套色失敗。
上面的改裝心得可供有使用這款機子或用環保碳粉匣、自行填充碳粉的人做為參考。
