[分享] KYOCERA FS-1010 加熱燈管及首頁列印位置偏下問題維修方法

話說92年11月的某個晚上在光華商場將要休息的前一刻，以現金6800將這部印表機扛回家至今已經四年多的時間，他的列印品質及穩定性一直讓我滿意，雖然列印量只有1750頁，是得沒寫錯，您也沒看錯，就是1750頁，因為我只有在需要及緊急需要的情形下才會印，其他大量的我都會使用公司高速的來印，所以四年只印1750張，原廠附的碳粉還用不到三分之一，還真省~~

但到了去年底，就開始發生列印位置不準(第一張偏下的問題)，而且都發生在第一張最嚴重，本想可能因機器老舊，也不想處理了，了不起第一張重印一次就好了，但印表機可不願意了，在2月3日的晚上開機要印東西卻發生開機後只有閃三個燈(兩綠一橘)再閃一個綠燈(第二個燈)如此交互閃爍，其他甚麼也不動，當場就傻眼，翻一下中文手冊，完全沒提是啥問題，要如何處理，再翻出光碟找英文的使用手冊就有結果了，Fuser unit error，就是加熱單元掛了。

真好! 再兩天過年的時候掛，送去維修不就要放著等過年，而且我查一下網路其他人發生處理過的結果看起來兩三千跑不掉而且過年還沒得用，女王也說不如買台新的，現在印表機不是很便宜? 想想也對，趁這個機會換台四物雞也好，在年初四搬了一台HP C7180回家(PERON的勸敗文及好市多HP駐點人員的強力推薦就……)這一下去就一萬出頭

那又為何有這篇呢? 因為還是捨不得FS-1010，加上我有大型高速雷射印表機的維修能力，於是就上網找一下資料及相關零件的費用，其實我心裏有數，一般FUSER的問題都是加熱燈管掛了，拆開用電錶量真的是燈管掛了，Y拍找一隻800，有點小貴但沒辦法這是我唯一找的到的零件就買吧，有零件後的下一步就是拆! 以下就看圖說故事了

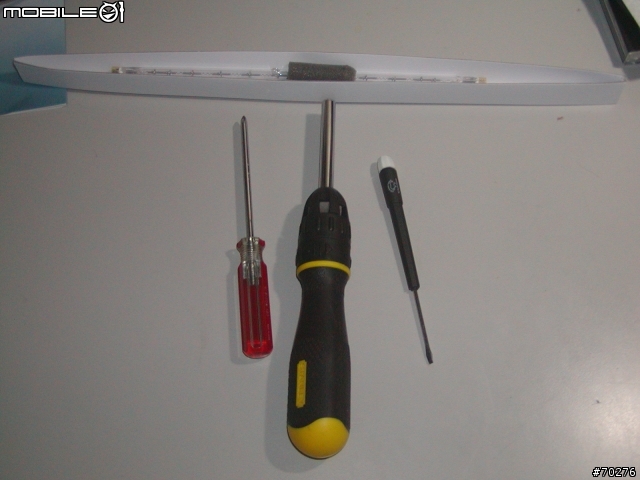

圖上方為本次更換的零件”燈管”及需用工具十字起一隻，多功能起子一支，這是備用，預防有螺絲下不來時用的)，小一字起子一支

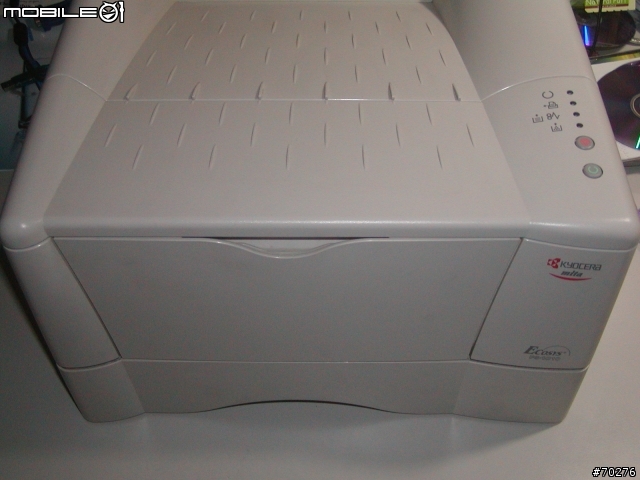

患者 FS-1010

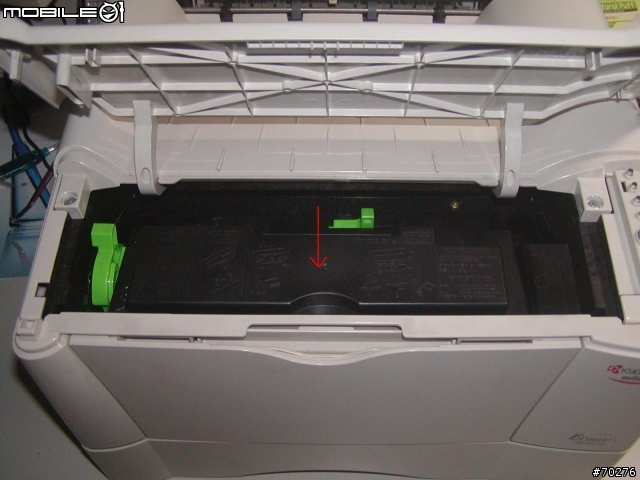

先抽出紙夾及碳粉夾

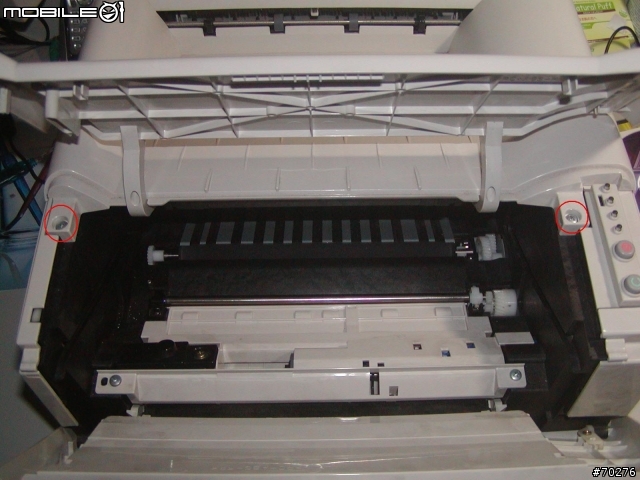

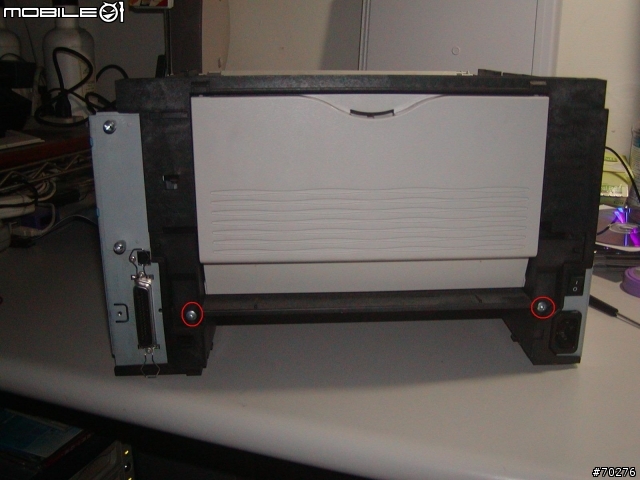

以十字起子取下兩個紅線圈標示的螺絲，上蓋就可取下

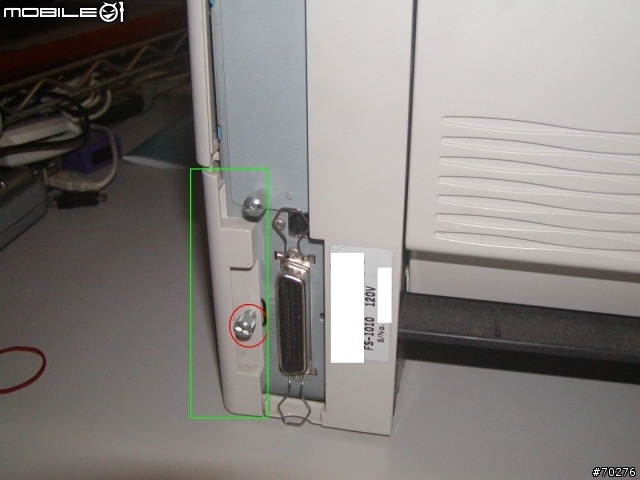

到機背取下紅圈標示的螺絲，方可取下小側板

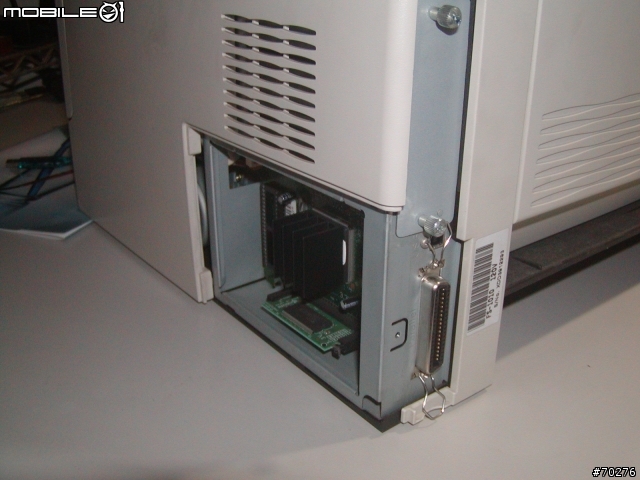

取下小側板後的樣子

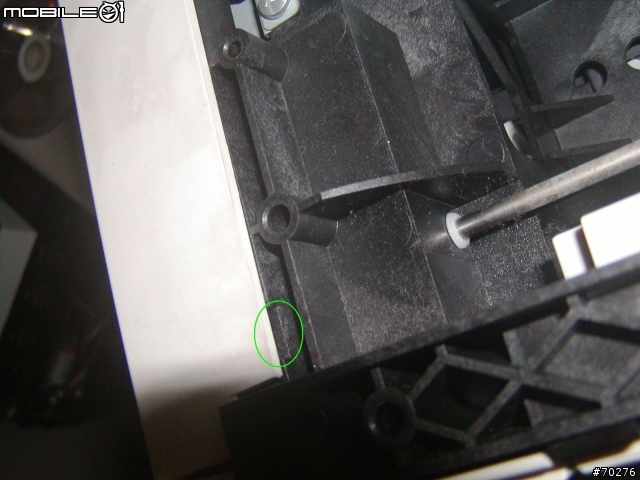

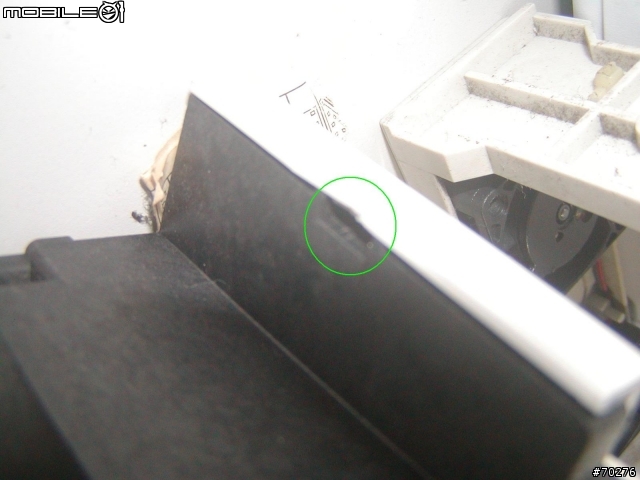

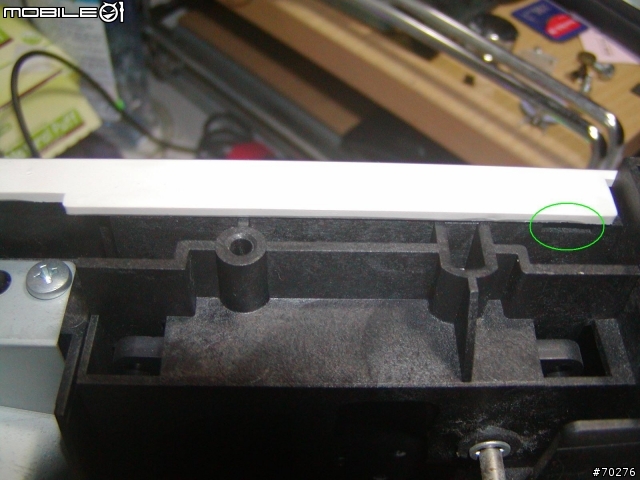

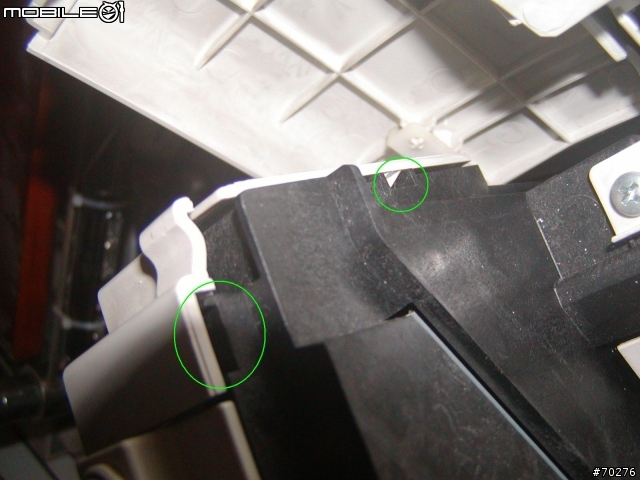

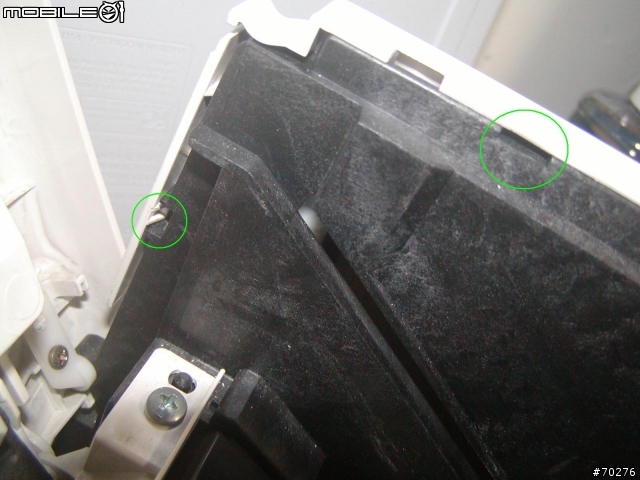

接下來將左右兩側蓋的扣孔，使用一字起子輕輕的撬開，左右各有四孔上方兩孔，手動進紙一孔，下方進紙匣一孔，

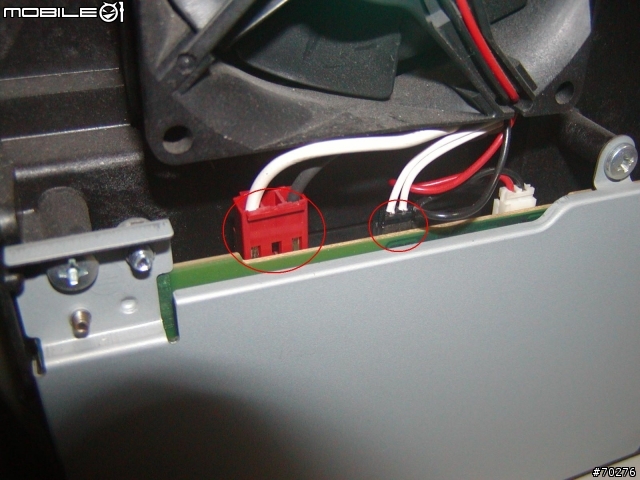

印表機左後方有一長形電路板，紅圈標示的接頭拔開，粗線為加熱燈管電源，細線為感溫器

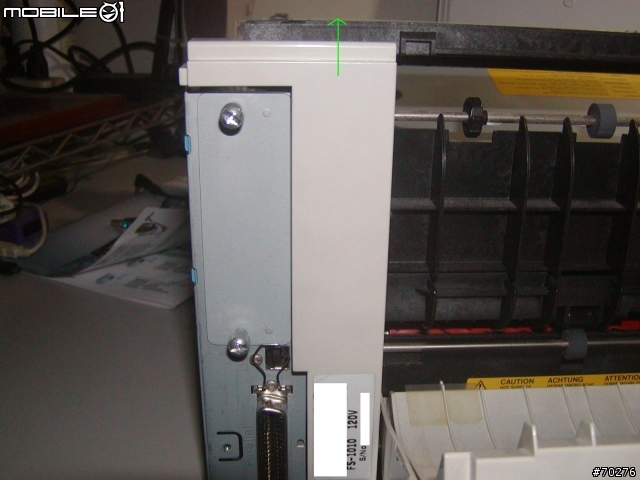

來到機背將這個小蓋子往上抽出

拆下紅框所標示的螺絲

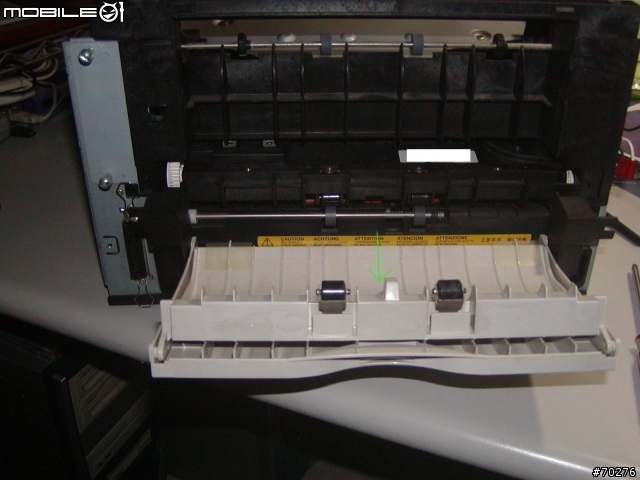

將背蓋打開並往自己方向抽出

背蓋所連結的暗色長方形區塊就是加熱模組，按圖所標示的將兩個螺絲卸下

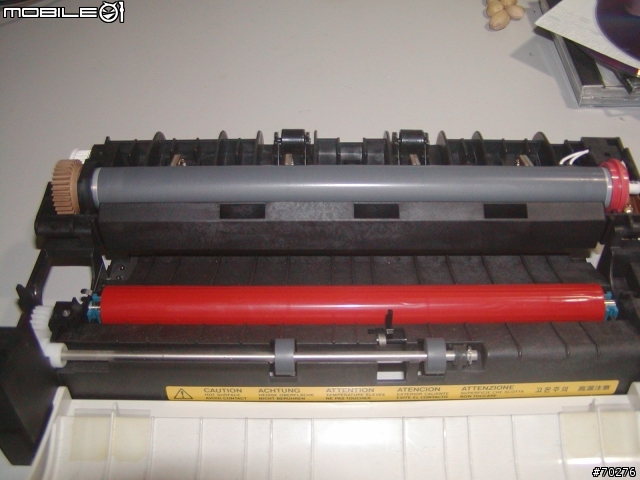

即可將加熱模組翻開分離

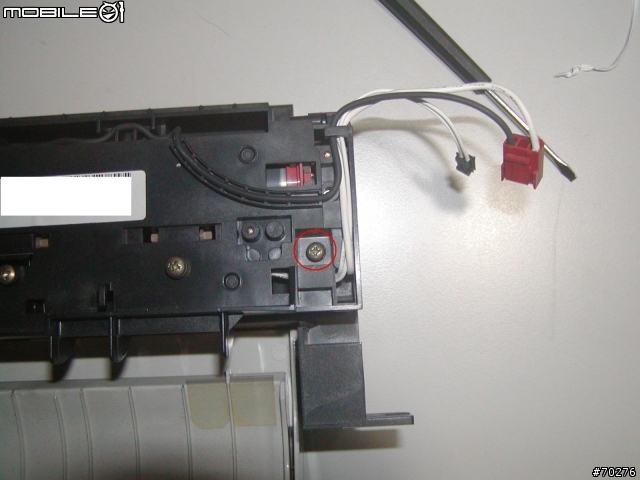

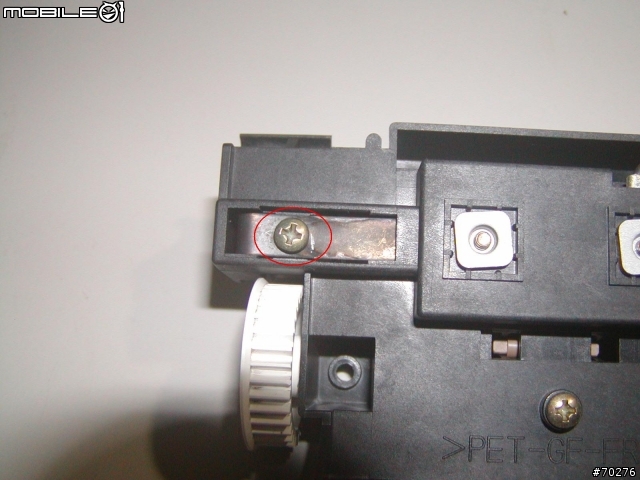

到加熱模組左方卸下燈管接點彈片的螺絲

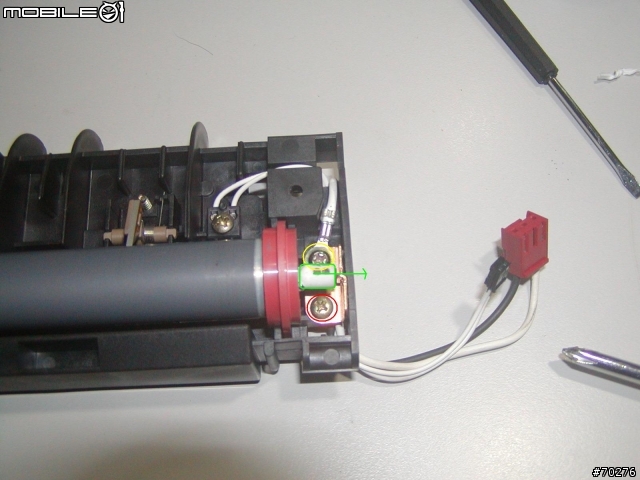

到加熱模組右方卸下燈管接點彈片的螺絲（紅圈黃圈都拆但黃圈小心底下的螺母不要丟掉） 綠框就是燈管，彈片取下後可往箭頭方向抽出

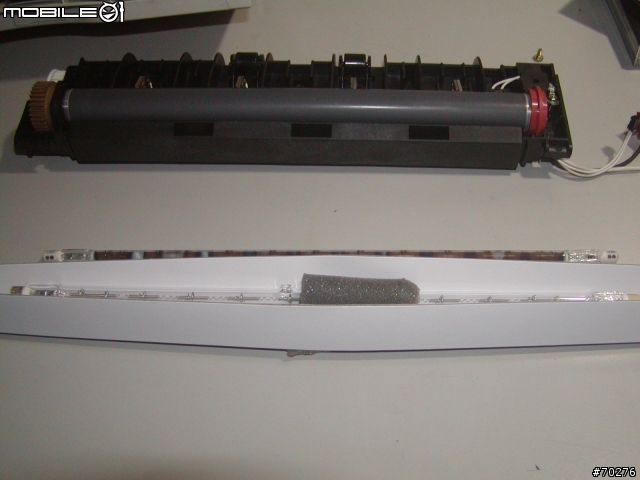

毀損的燈管及好的燈管


接下來按原方法將新的燈管裝回，（請注意燈管玻璃部分不要用手碰到，免得因手上的油脂產生加熱不均而爆裂，戴個手套安全一點）

再來處理據說是KYOCERA FS 系列的老問題，首頁列印位置偏下，好像年限到就會發生

來到印表機右側，紅框三個螺絲，綠框所有接線

綠框將線移出線扣，紅框內有一個螺絲，這個白色塑膠蓋卸下來

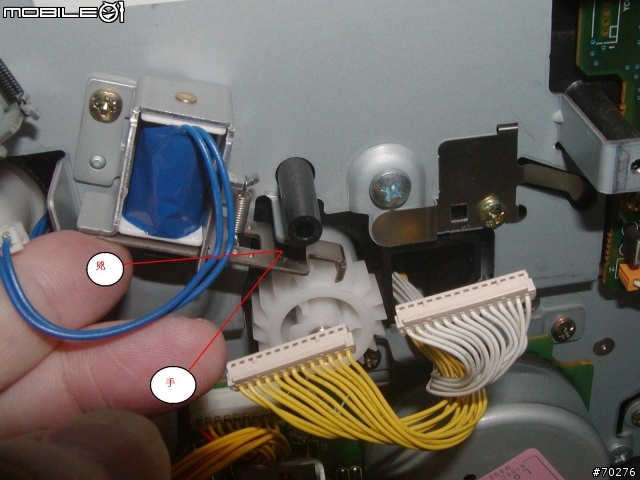

紅線標示兇手

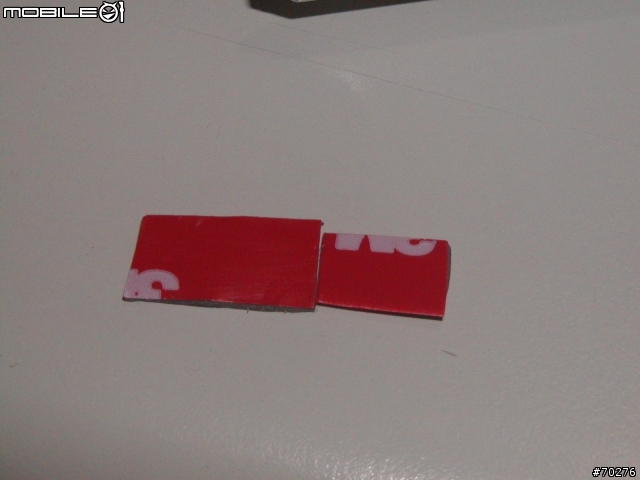

3M出的狗皮膏藥（用這雙面膠的好處是厚度差不多，又可以當緩衝降低機械動作的聲音，）

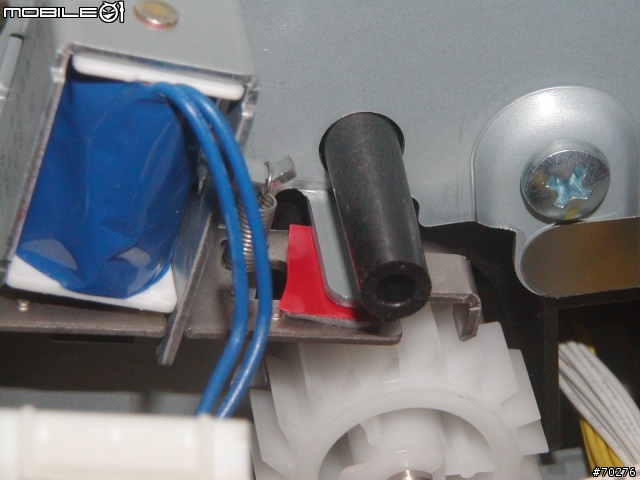

貼在紅線標示處

裝殼收工

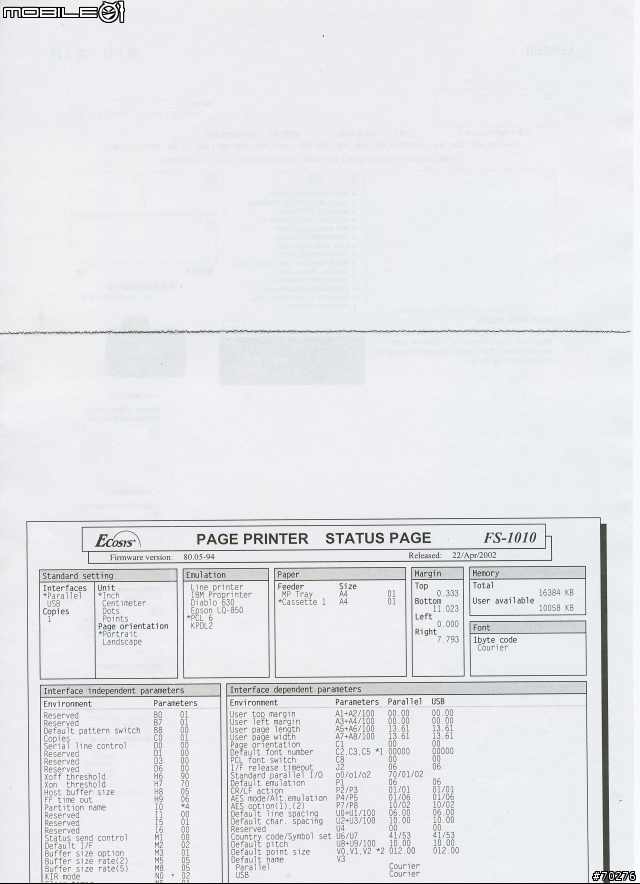

修理前

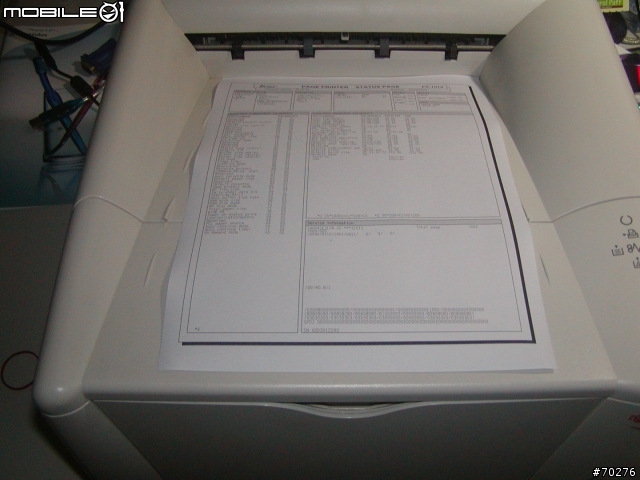

修理後


希望對於有相同困擾的朋友有幫助。
