[分享]WiMAX微型基地台開箱與架設全記錄

最近公司架設了一組WiMAX微型基地台提供兩棟大樓的點對點無線傳輸，這兩台設備分別是Pico Base Station與CPE，採用了IEEE 802.16d標準，可提供最高達60Mbps的傳輸速率與30公里的傳輸距離。

詳細的功能可以參考官方網站：
Pico Base Station：http://www.browan.com/products/products_bi2100-t58.php
CPE：http://www.browan.com/products/products_bi5100-t58.php

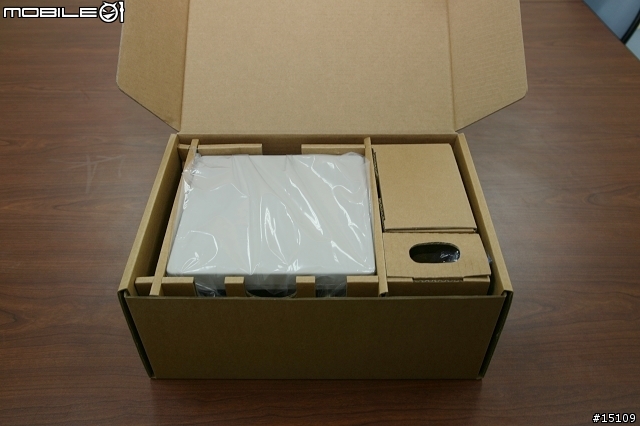

簡單的包裝，由於Pico Base Station和CPE包裝都長得一樣，在這裡僅介紹Pico Base Station的部分。


配件也很簡單，主機本體、POE、網路線與支架。


正面照，上蓋是塑膠的。


背面照，底殼是金屬材質。


側面照，黑色孔是接網路線，金屬孔則是外接天線用，整個主機是防水防塵的。

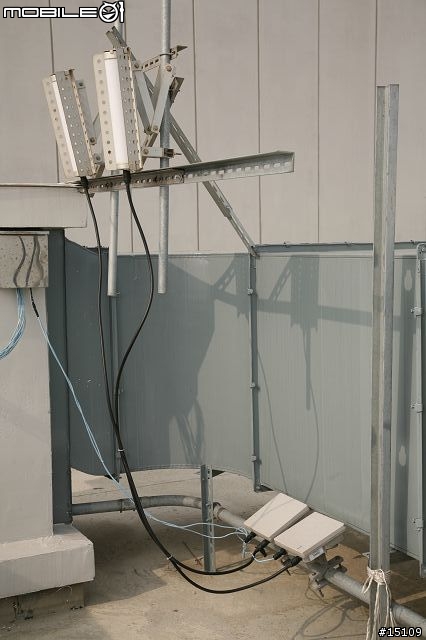

放置於A棟頂樓的天線(上方)與Pico Base Station(下方)。


天線朝向B棟頂樓的CPE。

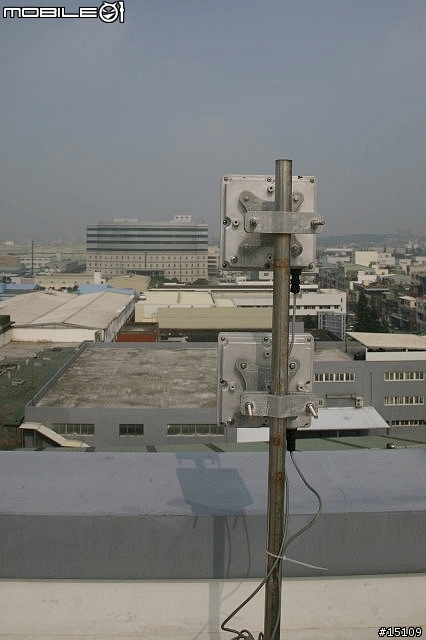

放置於B棟頂樓的CPE。


CPE朝向A棟頂樓的Pico Base Station。


兩棟建築的距離大約是350公尺，進行無線傳輸。


整個安裝過程都是由廠商負責架設，完工後廠商進行了測試，擷取了部分畫面，在晴朗天氣下使用IxChariot平均Throughput可達34.921Mbps，僅比之前使用的802.11g的AP高一點，但訊號波動較平穩呈直線狀，而802.11g的AP則會有高低起伏的現象，穩定性還不錯。
