增設Vigor 2104後網路芳鄰無法連線

shally5211

shally5211
個人積分：1分
文章編號：9912162

1分

樓主

2009-01-16 1:58

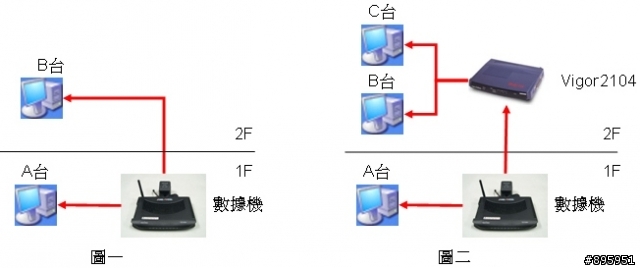

小弟家的配置原本如圖一所示:A,B電腦皆可上網也可互連
近來因增添一台PC放置在2F,所以也買了一台Vigor 2104來做IP分享(如圖二)
結果:A,B,C皆可上網,B-C可互連,但BC-A之間無法連接

我深信應該是設定上的問題,但小弟又屢試不成,所以放上一些設定畫面尋求版上高人協助...

小弟家網路是Hinet 非固定制(1個固定+七個動態IP),目前A台是採動態IP,我想在B台採固定IP

增設Vigor 2104後網路芳鄰無法連線

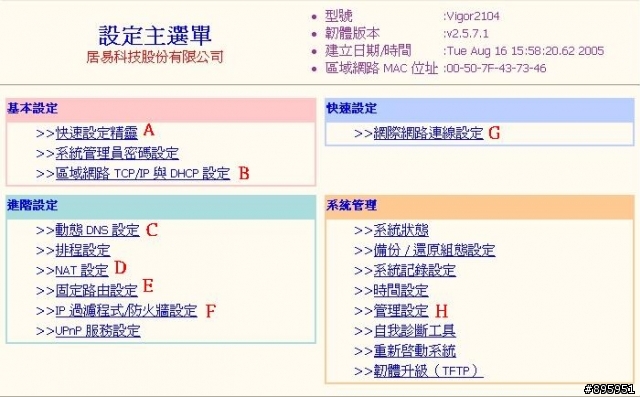

設定主畫面:

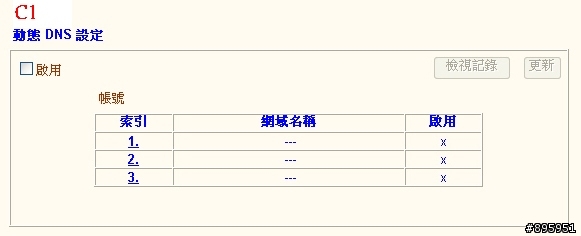

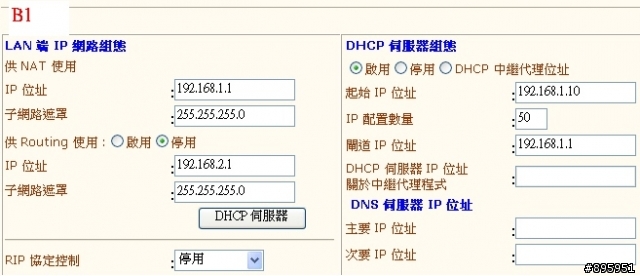

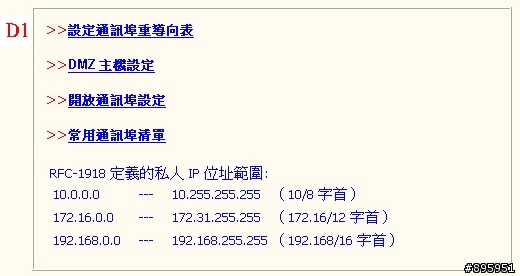

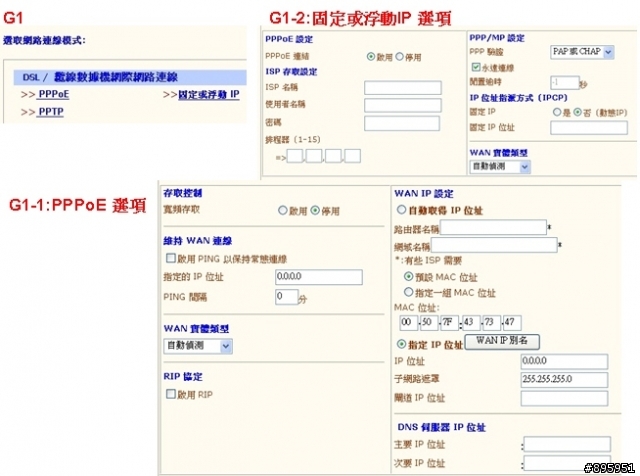

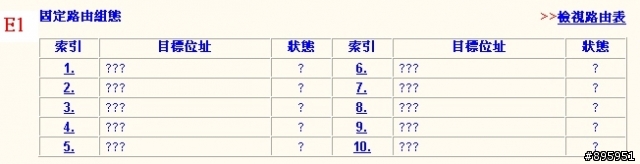

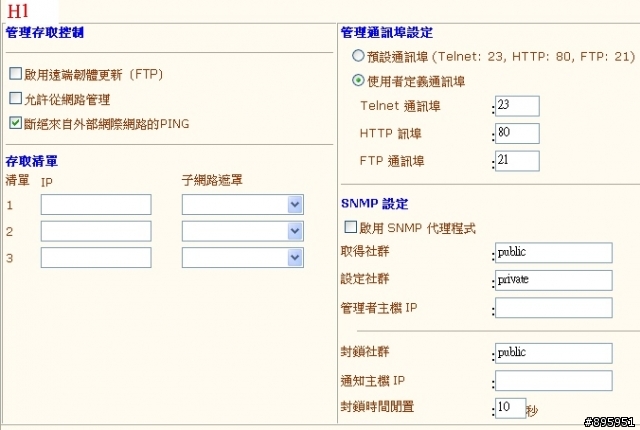

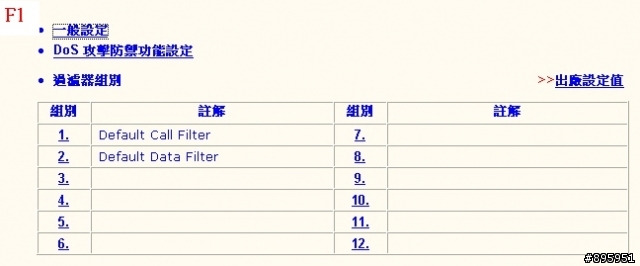

以下針對幾個相關選項展開部分畫面:(若有需要設定的子選項,請告知我會在補上設定畫面,選項值都是預設的)

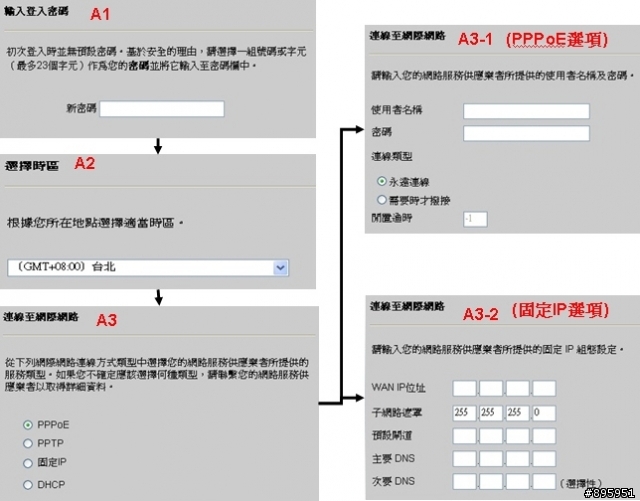

我目前都是用快速設定精靈(PPPoE)
增設Vigor 2104後網路芳鄰無法連線

2009-01-16 1:58 發佈

文章關鍵字 Vigor 2104 網路芳鄰 2104

tan87888

tan87888
個人積分：35分
文章編號：9913057

35分

2樓

2009-01-16 8:19

分享器-NAT 本來就是天然簡易防火牆,,,,所以你在NAT 設備以外的電腦,當然無法穿透NAT 去抓你的B,C 台PC 資料!
還是把NAT 設備搬到1F..直接跟ADSL 烏龜放在一起,2F 買台5 Port Switch ,,,這樣所有點腦都在NAT 下面.,得到一些保障,也可以網方了...提供參考

nelson_wanwan

nelson_wanwan
個人積分：0分
文章編號：9916719

0分

3樓

2009-01-16 12:03

樓上的就是正解了
不過我還是以更簡單的圖示說明一下(修改您的圖)

PC皆需要接在IP分享器下~並且歸在同橋段內才能連結網路芳鄰
在IP分享器預設開啟DHCP狀況下~接通的PC都會是同一橋段
所以問題出在您的接法有問題~怎嚜設定都不會通的

方法一就是在去買個HUB 來接樓上
將來擴充性能會比較好
樓上能加到最多四台電腦(5 Port Hub的話,看你買幾Port的)
樓下則可以加到最多三台(直接由IP分享器接出來，如需要更多電腦則在IP分享器下再串HUB)

方法二就是再由樓上簽一條網路線下來樓下給PC1用(只不過這樣比較沒有擴充性)

至於"網路是Hinet 非固定制(1個固定+七個動態IP),目前A台是採動態IP,我想在B台採固定IP"這句是沒什麼關係的
除非您是做什麼大事業~否則您也只是想由外部連回B台PC 才要用固定IP

IP分享器本身就是個防火牆~您捨棄防火牆不用而讓您的電腦暴露在外是危險的

我的作法是固定IP是設定給IP分享器~
　　至於怎麼設定，HINET有敎~就是在帳號後面加上"@ip.hinet.net" = > 例如 123@ip.hinet.net

然後開通道給指定的電腦
　　開啟80 Port(看你需求要開哪個Port) 指向 B電腦IP(請先綁定您的B電腦IP，例如: 192.168.1.100)
　　這樣外面連進來的就會先到IP分享器再透過Port到您的B電腦

　　這樣的好處是固定IP只要一個，但是port不同就可以連到不同的電腦
　　　　例如 :220.220.145.132(固定IP) : Port 80 => B電腦

如果您還怕這樣連結遭到駭客串入其他PC
可以將您的B電腦的IP 設定在該IP分享器的 DMZ Host (多個保全)

shally5211

shally5211
個人積分：1分
文章編號：9921051

1分

樓主

2009-01-16 16:22

感謝兩位前輩的指點.. 另外還有幾個問題想請教: (事實上小弟對網路設備是門外漢,請多包含)
問題一:B,C 電腦透過Hub接出來,它們是共用一個IP嗎? 如果是這樣,會不會搶頻寬呢?
問題二:Hub(集線器)跟switch(交換器)是一樣的東西嗎? 有些產品上會標示"Switch Hub"

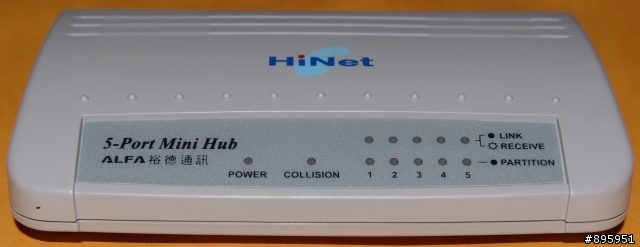

記得中華電信以前有送我一個Hub,如圖:

問題三:這是5-Port 10Base-T的規格! 而我家目前是8M/640K,請問這台夠我用嗎?可否推薦?以及購買時需要
注意哪些規格? (小弟希望能支援到1000Mbps)

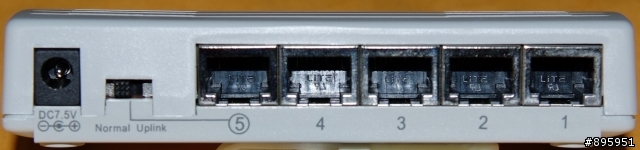

另外,產品說明書上寫著:
1.本產品有5個10Mbps埠和1個用於上聯的埠和5-Port 共同使用開關作切換;如果連接設備是交換機或
集線器,對方連接普通埠時,另一端應連接到本產品的Uplink埠上.
2.連接上聯埠:
若將第5埠用UTP線連接另一台Hub之普通埠,將開關切換到Cascade位置.
若將第5埠用UTP線連接另一台PC之普通埠,將開關切換到Normal位置.

問題四:我就先拿掉Vigor直接用Hub來連接,結果還是一樣,皆可上網,B-C可連,但BC-A還是不行,
請問又哪出錯了? 是規格不符嗎?

wst2080

wst2080
個人積分：540分
文章編號：9921211

540分

5樓

2009-01-16 16:32

shally5211 wrote:
問題三:這是5-Port 10Base-T的規格! 而我家目前是8M/640K,請問這台夠我用嗎?可否推薦?以及購買時需要注意哪些規格? (小弟希望能支援到1000Mbps)....(恕刪)

10Mbps ?! 天阿~~~ 好久以前的標準了~~~

去買台 Gbps 的 Switch HUB 吧~~~ 友訊的DGS-1005D就花不了多少$$~~~

至少~~ LAN不用受限於10Mbps的龜速吧~~~

阿胖技研,專研資訊相關技術!

wst2080

wst2080
個人積分：540分
文章編號：9921301

540分

6樓

2009-01-16 16:37

shally5211 wrote:
問題一:B,C 電腦透過Hub接出來,它們是共用一個IP嗎? 如果是這樣,會不會搶頻寬呢?

問題二:Hub(集線器)跟switch(交換器)是一樣的東西嗎? 有些產品上會標示"Switch Hub"

問題三:這是5-Port 10Base-T的規格! 而我家目前是8M/640K,請問這台夠我用嗎?可否推薦?以及購買時需要注意哪些規格? (小弟希望能支援到1000Mbps)

問題四:我就先拿掉Vigor直接用Hub來連接,結果還是一樣,皆可上網,B-C可連,但BC-A還是不行,請問又哪出錯了? 是規格不符嗎?....(恕刪)

Ans1: 對外的頻寬都是固定~~~ 不論你使用多少個IP在同一條電路上跑~~~ 都是一樣頻寬共享~~~

Ans2: 目前看到純HUB已經很難見的到了~~~ 差不多都是以交換器的名稱來做中文稱呼

Ans3: 對外部份應該是足夠~ 這台應該是屬於共享頻寬的HUB吧~~~ 應該並非Switch的模式~~~ 也就是10Mbps還要瓜分給接上去的設備而定~~~ 換句話說~~~ 若有三台機器接上這台HUB的話... 每台的頻寬應該屬於 10Mbps /3 ... = 3.3333 Mbps~~~ 強烈建議去換掉他吧~~~

Ans4: 應該是IP範圍不同吧~~~ 去檢查看看你的網路設定組態部份~~~

阿胖技研,專研資訊相關技術!

shally5211

shally5211
個人積分：1分
文章編號：9921421

1分

樓主

2009-01-16 16:43

我想也是... 這是很久前的規格了!
其實小弟不是捨不得花錢買啦! 而是想先了解整個狀況後再來扎錢

感謝您的推薦喔!

shally5211

shally5211
個人積分：1分
文章編號：9921546

1分

樓主

2009-01-16 16:50

請問IP範圍怎麼看? 不是都讓電腦自動設定嗎?
另外,現今的switch hub有支援光纖嗎?

wst2080

wst2080
個人積分：540分
文章編號：9921780

540分

9樓

2009-01-16 17:05

shally5211 wrote:
請問IP範圍怎麼看? 不是都讓電腦自動設定嗎?
另外,現今的switch hub有支援光纖嗎?...(恕刪)

有支援Fiber?!

您的意思是?!

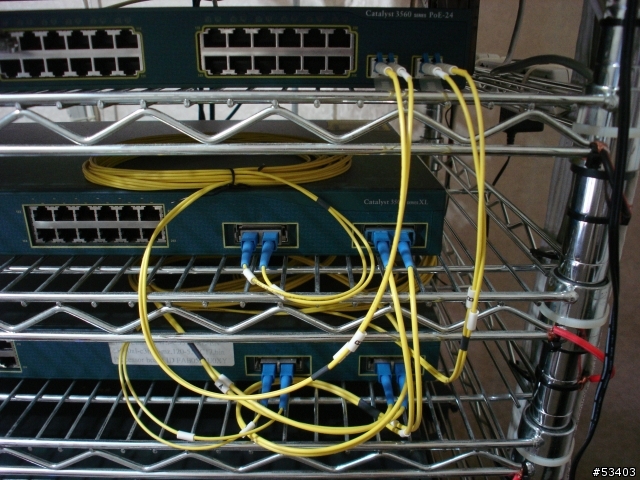

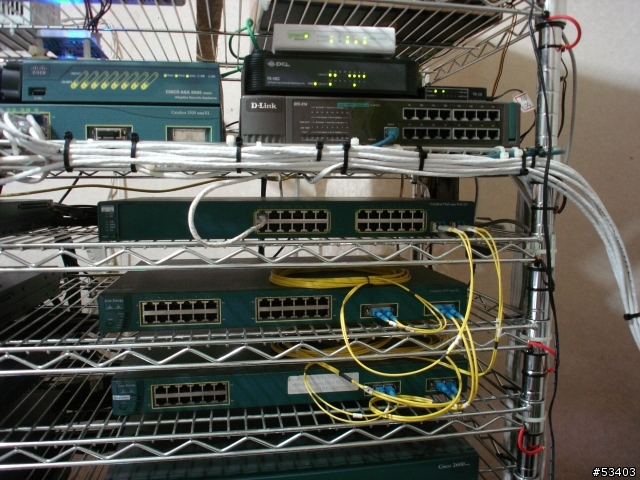

除非你的意思是這幾台吧~~~

上面是題外話~~~

一般來說~~~ 只要VTU-R (DTE) 後方有提供 RJ-45 的接頭~

就代表可以使用RJ-45 相同接孔的設備了~~~

回歸你之前詢問的問題~~~

若你三台都只有接上HUB的話~~~

那應該是取得169範圍的IP~~~

因為沒有DHCP Server來配發IP~~~

建議就自己設定一段IP的範圍~~~

192.168.0.0/24 就可以了~~~

至於預設閘道的部份就不要設定~~~ 以免發生路由錯誤的問題~~~

電腦自動設定?! HUB 或者 Switch 只負責星狀之間的通訊~~~

又不具有 DHCP Server 的功能~~~ 應該要自己設定吧~~~

阿胖技研,專研資訊相關技術!

rayslee

rayslee
個人積分：0分
文章編號：9922217

0分

10樓

2009-01-16 17:32

所謂Hub，一般稱之為集線器，在封包的傳送上，採用廣播的方式。
也就是當你要傳送任何資料時，在Hub底下的每一台電腦都會收到你所傳過來的封包。
當封包傳輸量過大時，會造成網路雍擠而癱瘓，屬於OSI第一層的設備。

而Switch Hub稱之為交換式集線器，屬於OSI第二層設備，封包傳送採用點對點方式。
當你在傳送資料時，會將封包直接轉送至目的地電腦，而不會影響其他的電腦。
因為它多了記錄MAC address的功能，避免不必要的封包佔滿頻寬。
但如果沒有目的地的MAC address資訊，它還是會傳送廣播封包。

以上是Hub和 Switch Hub差異的簡單介紹~~~

至於為何將分享器改為Hub仍然不通：
將Hub的開關切換至cascade，並且將數據機接到Hub的第五埠，這樣應該就會通了。
因為對Hub來說，數據機也被視為另一個Hub~~

但所有的電腦要互通，前提都要是在同一個網段下!!!
