[SMC產品評測員]SMC 7904WBRA 入門者的測試報告-上

還記得很久以前唸書的時候，SMC 這個名字可是常常在各大電腦雜誌上看到的國際大廠，由於當時台灣的網路環境才剛開始發展，所以小弟雖然對這個牌子當時的產品沒有留下什麼印象，但是 SMC 這個名字卻還深印在我的腦海中，沒想到多年之後，SMC 被 Accton 買下，而小弟我又幸運的獲選為 SMC 產品評測員，想到這裡，真覺得自己是廢話一大串啊~~~

剛看到這個產品時，發現它與時下無線 AP 的最大不同點，就是號稱內建了 ADSL2+ Modem，什麼？內建ADSL Modem？那是不是說我家的小烏龜就可以丟掉了？



(謎之音：嗯！ 牠看起來並不像小烏龜吧？！)

是的，在這個寸土寸金的年代裡，能夠多擠出一點空間來就表示你比別人多了一些敗家的本錢...，更重要的是，你就可以省掉一條小烏龜和分享器(或無線AP)之間的網路線，和一條小烏龜的電源線啦，讓我們繼無線、藍芽技術後，再次對於電腦桌後一堆減不斷，理還亂的無奈心情獲得一些抒解

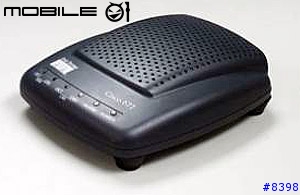

(謎之音：那多出來的那台小烏龜要放哪裡？可以退給中華電信換錢嗎？ 我也不知... 不過小烏龜的圖片我找到了，中華電信第一代的 ADSL Modem 就長這個樣)

那 ADSL2+ 是個什麼東西呢？在 Google 大神的協助之下，找到了下列答案：

ADSL2+標準在去年2月由ITU通過，在傳輸距離3公里以下，可大幅提高傳輸速度達10Mbps至26Mbps。因此，相較於ADSL的6Mbps至8Mbps，ADSL2+的8Mbps至12Mbps可以達到傳輸距離不變而速率提昇的優點

對照一下中華電信的網站，按照上文的解釋來看，12M/1M 的線路上跑的應該就是 ADSL 2+ 吧？加上今天剛好出現了這樣子的新聞，看來不久的將來大家又有更快的上網速率可以選擇了

啦哩啦渣扯了這麼久，接著終於要進入正題了，昨天早上進公司沒多久之後，就收到黑貓送來的這麼一大箱：



包裝盒裡面裝的是右邊的 240V Adapter，所以在包裝外另外附上了一個台灣用的 Adapter (左邊)，看來這次評測用的產品來源並不是準備內銷用的那一批，大概是要等中華電信開標結果才會充分備貨吧


準備要接上電源了，不過這時候小弟對於電源線插座的位置有些意見了，線向左嘛會卡到 ADSL 電話線，向右嘛會卡到開關，向下嘛會卡到桌面或地板，向上？這麼醜我才不幹勒，所以只能像圖中這樣子斜斜的擺著


開機! 按下電源開關後約 10 秒鐘後，右邊的 4 個燈會全亮一次然後熄滅，請原諒小弟貼這樣子的照片，我一向對於網路設備開機時的自我檢測燈號有著莫名其妙的求知慾


手冊印刷的不是很清楚，尤其是圖片的部分，於是我上網找了一下，手冊是沒找到，倒是看到了新版的韌體


和SMC負責的林先生通了電話之後，確認這是個新版的韌體，原來的韌體是 v0.33 版的


而林先生說我可以更新看看 但是小弟在責任感與安全感的原則下，決定還是等測試完成後再去更新 (開什麼玩笑! 0.39 也是個 0 開頭的測試版勒，萬一弄掛了我怎麼交報告 )


=================== 傳說中的分隔線 ===================

所以接著就開始我的測試部分。由於小弟基本上也算是個一般使用者啦，平常就是上網看看 Mobile 01 啊，騎騎驢子之類的，週末則是線上遊戲的時間，不過我今天的測試就先以連線的測試為主，星期六再發表遊戲的測試 (其實是老婆大人不准我平日打電動哩 )

小弟的測試基本上使用到了以下設備：
PC 一台： P4 2.8G, 512MB RAM, Broadcom NetXtreme Gigabit Ethernet
NB 一台： Pentium M 1.3G, 512MB RAM
　　　　　　　with 有線網路卡：Realtek RTL8139/810x Family Fast Ethernet NIC
　　　　　　　with 無線網路卡：Linksys WPC54G (802.11G) PCMCIA Card
舊 AP 一台 (簡稱 D-AP)：鎖 MAC ，802.11g 規格，沒有任何加密設定
本次測試產品一台 (簡稱 SMC-AP)：沒有任何加密設定
有線分享器一台

Linksys 網路卡工具程式：用來看網路訊號強度的
自己寫的小程式(VBScript)一支：用來計算 copy 一個大檔案的時間
Qcheck 網路測試軟體：Tom's Hardware 認為這是個入門級的測試工具



首先利用 NB 插上 Linksys 無線網卡，開始抓 SMC-AP 訊號，但是怎麼抓不到？？？ 上面的兩台機器都不是 SMC-AP，心裡想說大概是還沒有做過初始化設定吧？


設定好固定 IP 後透過實體網路上連上去，登入畫面打入密碼後給他按下去，結果我的影音傳送帶 (類似 FlashGet 的軟體) 跑出來了，嗯... 原來它的 CGI 用了 .exe 的副檔名


做完基本設定後，終於看這台 SMC-AP了，因為就在旁邊，所以訊號滿檔，順帶一提那個訊號植為 55% 的那台就是舊的 AP(簡稱 D-AP)

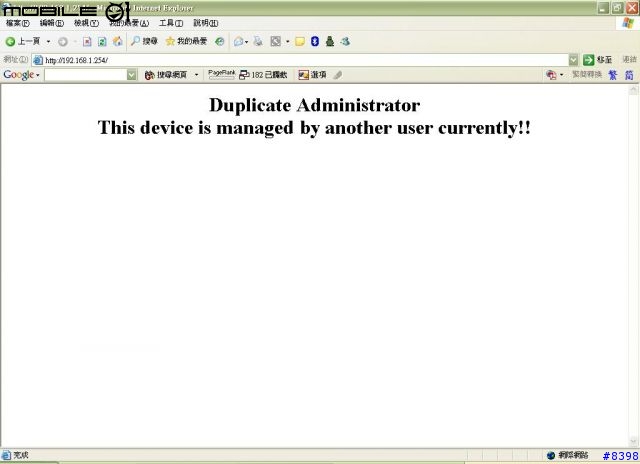

手賤想把原來內定的 192.168.2.1 的 IP 換成我習慣的 192.168.1.254 之後，結果出現這個畫面，原來不同的 IP 被當成兩個不同的連線，而出現這樣子的警告訊息


不過我後來好奇又重新執行了它的 Wizard 之後，SMC-AP 的內定 IP 又自動變回 192.168.2.1 了，因為這個動作浪費了我半個鐘頭，待會各位就可知道原因了

一開始的時候，雖然抓得到 SMC-AP，但是怎麼搞就是拿不到 IP (那個 169.254.x.x 的意思就是沒有從 DHCP 拿到 IP)，連有線的線路也是沒有辦法透過 SMC-AP 的 DHCP 拿到 IP


結果我到DHCP畫面上重新儲存一次就好了，原來我剛剛手賤的動作造成 SMC-AP DHCP 的部分 "秀斗"，這部分我再反應給林先生好了，因為我後來也因為忙著測試沒有再去 reproduce 這個問題


接著進行大檔案的 Copy 測試 (利用小弟的小小 VBScript)


1. 幾乎沒有距離的情況下：

NB with 無線網卡 ＜-- SMC-AP ＜-- PC with 有線網路


NB with 有線網卡 ＜-- SMC-AP ＜-- PC with 有線網路


NB with 無線網卡 ＜-- D-AP ＜-- PC with 有線網路


2. 距離 SMC-AP 20 公尺，中間隔了兩間輕隔間(辦公室那種)房間

NB with 無線網卡 ＜-- SMC-AP ＜-- PC with 有線網路
果然慢了一些


NB with 無線網卡 ＜-- D-AP ＜-- PC with 有線網路
測了兩次，雖然數據差很多，但是 D-AP 還是慢


這這這.... 我在拍馬屁嗎？ 速度差那麼多？ 先別急，小弟到了待會的 Qcheck 測試軟體後才知道問題所在

測試完大檔案 Copy 後，休息一下，看一下這台 SMC-AP 能不能透過 VPN 連回公司去


遠端桌面沒有問題，接連著測試連接公司內部網頁，內部 FTP 也都沒有問題，咦... 你在幹什麼？(本圖設定略有錯誤，有需要者請自行參照 Google 大神或給我 PM)


很耐玩的老遊戲，週末一定要連線對戰的，不設定好不行，不過忽然覺得陰風陣陣，有人在瞪我了，趕快關掉



=================== 傳說中的分隔線 ===================

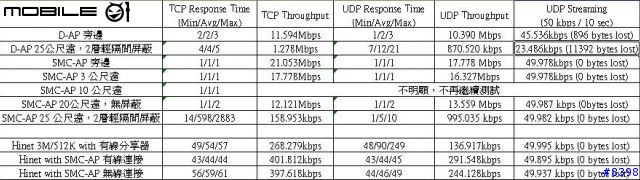

最後藉著 Qcheck 的協助，來個稍微像樣，但還是入門級的比較表出來：


大家可不要小看這小小的一張圖喔，雖然它很小但可是我這篇文章的重點所在，花最多時間的也在這裡啦，接著稍微解說一下好了：

TCP Response time 和 UDP Response time 可以用來 TCP 和 UDP 連線的 lag 程度，這個值越小越好，圖中列出了 5 次測試中的最小值，平均值和最大值

TCP Throughput 和 UDP Throughput 可以用來表示 TCP 和 UDP 每秒鐘成功送出的資料量，這個值越高越好

UDP Streaming 是模擬 50kbps 的串流進行 10 秒鐘的傳送，看看掉封包的情況

最後 3 列的測試是利用家中 Hinet ADSL 2M/512K VPN 連線至公司進行測試的，本來是想試試看內建的 ADSL Modem 效率，大概是 Hinet 到公司太慢了吧，加上公眾網路變異太大，雖然可以看得出一點點差異，但是大家參考一下就好

而前面幾列的測試可以視作為 SMC-AP 的無線連接功能測試對照表，大致上我們可以發現在沒有屏蔽物遮蔽的狀況下(其實中間還是有很多辦公室層版喔)， 0~10 公尺內的網路效率是看不出差異的，然後在 20 公尺的地方會稍微掉下一點速度，到了 25 公尺遠的距離，加上一些輕隔間之後，數值馬上掉了下來，可見牆壁還是無線網路最大的敵人啊

至於 D-AP 為什麼會慢那麼多，由前兩列的 UDP Streaming 測試中可以看出，50kbps 的串流竟然就會掉 packet 了，小弟以為這可能是無線網卡匹配性的問題，畢竟 D-AP 購入時間已久，早期無線 AP, 無線網卡的相容性多半不甚良好，倒是 SMC-AP 看來血統純正，和我另一個血統純正的 Linksys 網卡匹配愉快

第一部份報告到此結束，先離席了，謝謝各位看官耐心收看
