最近準備裝潢，室內坪數約26坪，大致想了一下網路架構

主要需求
1.有NAS需求
2.多部設備如手機Wifi、兩台桌電、PS5、Nswitch
3.智慧家電冷氣洗衣機等

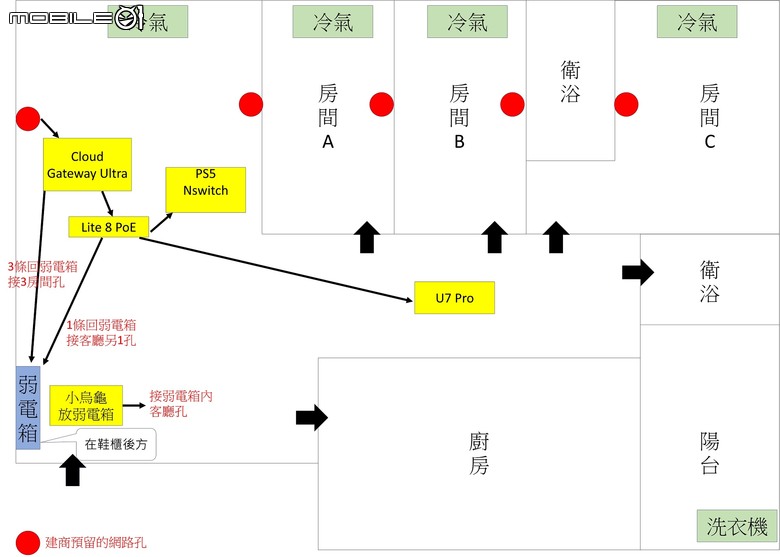

目前架構如下圖
想請問這樣配置有問題嗎?
Wifi速度是否都很正常呢?

家中網路架構詢問

感謝各位幫忙!!

2025-04-23 0:16 發佈

文章關鍵字家中網路架構詢問

kis_987_654

kis_987_654
個人積分：730分
文章編號：91463354

730分

2樓

2025-04-23 10:45

看起來規劃應該是可以的
注意U7 PRO不要被金屬物體蓋住就好
然後牆體部分，如果是RC牆面的話
可能會有訊號衰減問題，不過問題應該不大

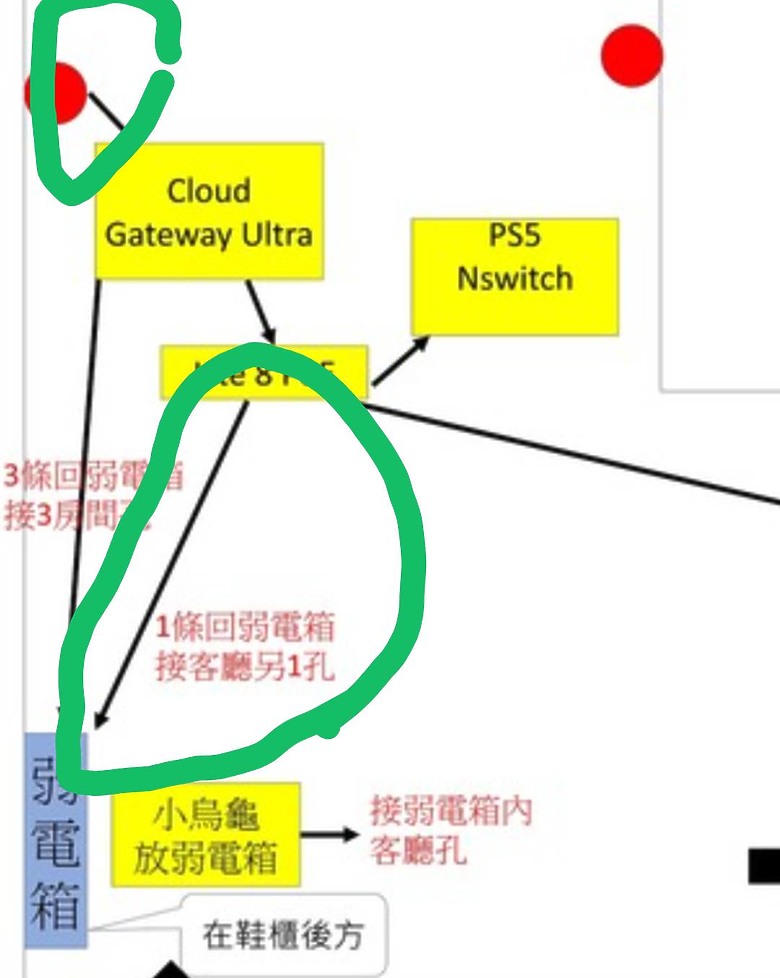

然後比較有問題的是圖片這邊圈起來的地方
有點好奇你是交給Cloud Engine 撥號，還是小烏龜撥號？

旺旺仙

旺旺仙
個人積分：0分
文章編號：91464075

0分

樓主

2025-04-23 12:16

kis_987_654 wrote:
看起來規劃應該是可以...(恕刪)

先謝謝回覆
想請問用小烏龜撥號和Cloud Engine會有差異嗎？

目前是想說用Cloud Engine，
因為是在客廳，
比較方便而且也比較沒有散熱問題

全戶建商配的都是Cat 6的線

tommyke

tommyke
個人積分：5802分
文章編號：91464736

5802分

4樓

2025-04-23 13:54

如果只要接一顆U7 Pro，不需要POE Lite8 Switch
POE Switch，是除非你有需要安裝多顆Unifi AP時，POE供電給AP用的

購買清單：
Cloud Gateway Ultra(UCG-Ultra，$4999)+U7 Pro($7299)+PoE+ Adapter (30W)(U-PoE+，$499)
Cloud Gateway Max(UCG-Max，NT$10799)+U7 Pro($7299)+PoE+ Adapter (30W)(U-PoE+，$499)
外加多條30-50公分網路短線
數據機跟UCG-Ultra、PoE+ Adapter放弱電箱
數據機=>30公分網路短線=>UCG-Ultra(WAN)
UCG-Ultra(LAN1)=>30公分網路短線=>PoE+ Adapter=>長網路線=>U7 Pro
UCG-Ultra(LAN2)=>30公分網路短線=>客廳Panel網孔=>客廳電視櫃網孔=>PS5
UCG-Ultra(LAN3)=>30公分網路短線=>房間1Panel網孔=>房間1的網孔=>電腦
UCG-Ultra(LAN4)=>30公分網路短線=>房間2Panel網孔=>房間2的網孔=>電腦

網路孔不夠用，就買Flex Mini(USW-Flex-Mini，$1199)
例如電視櫃那邊，電視需要，PS跟Switch也都需要，電視櫃那邊就放一台
如果三間房間都要放電腦，就買一台放弱電箱
預算充足，就直上Flex Mini 2.5G（USW-Flex-2.5G-5，NT$1899）

在這邊也要讚賞Unifi，這些機器全部都改用 Type-C供電，再也沒有變壓器問題
也可以再弱電箱直接放一顆多Type-C孔的GaN變壓器，或是Type-C延長線就解決了
Cloud Gateway Max，USB Type C（5V DC/5A）
Cloud Gateway Ultra，USB Type C（5V DC/3A）
Flex Mini，USB Type-C，5V 直流，1A （或是其中一個網孔POE供電）
Flex Mini 2.5G，USB Type-C，5V 直流，1A （或是其中一個網孔POE供電）

AP無線電
2.4G，頻率-自動，20MHz頻寬
5G，頻率-36號，80MHz頻寬
6G，頻率-自動，160MHz頻寬

然後建議設定2-3個SSID
SSID1： home-IoT，單2.4G，勾選啟動IoT選項(單WPA2認證)，多播增強開啟
SSID2：home-WiFi7，2.4G+5G+6G，WPA3認證，頻道引導/BSS轉換/UAPSD開啟，多播增強跟快速漫遊視狀況開啟，建議關閉
（不過你也只有一台AP，不存在漫遊的問題）

若有設備是跑5G，但是不相容WPA3
例如任天堂Switch，限定WPA2，5G頻段只能跑36號頻率
很多稍微舊一點的電視（超過兩年）也是只能支持WPA2
就請多新增一個
SSID3：home-TV，單5G，WPA2認證，BSS轉換/UAPSD/多播增強開啟，快速漫遊關閉

kis_987_654

kis_987_654
個人積分：730分
文章編號：91466763

730分

5樓

2025-04-23 19:20

kis_987_654 wrote:
看起來規劃應該是可以...(恕刪)

撥號部分，能交給Cloud Engine就好
小烏龜就做好光電轉換角色，別做太多事，避免他當機

然後我這邊看到得問題是
綠線圈起來的壁孔位置(Cloud Engine那邊)，沒看錯應該是跑回去弱電箱接小烏龜的
但是你又從Cloud Engine拉了一條線給POE交換器，然後POE交換器
又拉1條線回去弱電箱(綠線圈起來另一處)，似乎是接給小烏龜用?

通常接法應該是
小烏龜(純Bridge，底下LAN孔[撇除MOD專用孔])>>>(WAN)Cloud Engine(LAN孔)>>>POE交換器>>>U7 Pro這樣

不會有POE交換器在從這拓樸跳到小烏龜接線部分
這樣會造成不必要的網路資源消耗問題

旺旺仙

旺旺仙
個人積分：0分
文章編號：91467836

0分

樓主

2025-04-23 23:54

tommyke wrote:
如果只要接一顆U7 Pro...(恕刪)

kis_987_654 wrote:
撥號部分，能交給Cloud...(恕刪)

謝謝兩位大大
我還漏掉MOD的配置

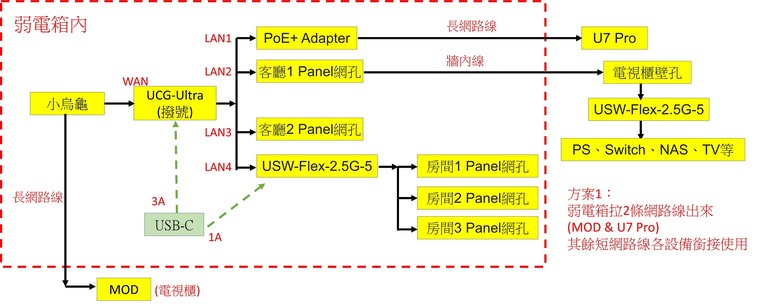

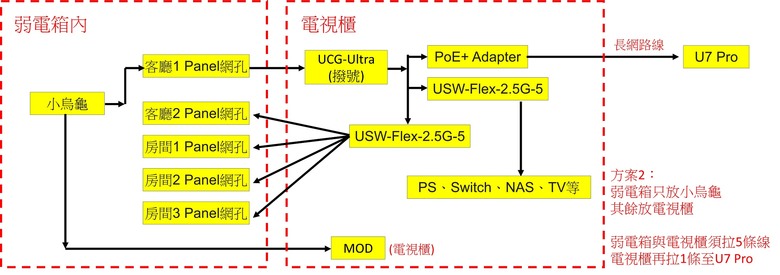

那綜合T大和K大的建議我的理解如下圖

只是這樣的話弱電箱會塞4個設備
1.數據機
2.UCG-Ultra
3.PoE+ Adapter
4.USW-Flex-2.5G-5
不知道會不會塞太滿，不過這幾台好像也不太需要散熱

另外想問，
我這樣在全室的中間只放一台U7 Pro，Wi-Fi覆蓋率可以嗎?

還有如果說
把設備都拉出來裝在電視櫃如下圖所示
還是這只是純粹浪費錢的做法

tommyke

若日後覺得不滿意，天花板的U7Pro往房間A門口移動，房間C主臥再去買U7-Pro-Wall(美金$199，台灣還沒開賣，也記得再多買一顆POE變壓器)，組Mesh做訊號補強就好了

2025-04-24 12:37

旺旺仙樓主

了解~再配合7樓K大建議的UniFi模擬工具，大致上有個概念了，感謝大大們幫忙!!

2025-04-24 23:54

kis_987_654

kis_987_654
個人積分：730分
文章編號：91470183

730分

7樓

2025-04-24 12:16

旺旺仙 wrote:
謝謝兩位大大我還漏掉MOD...(恕刪)

如果都是為了美觀，而有隱藏的需求，那用圖1方式，把你那些設備塞弱電箱即可，也比圖2方式省線
只是散熱部分要做好，因為UCG-Ultra原廠建議是要在40度以下工作環境運作，這在密閉環境滿容易突破的

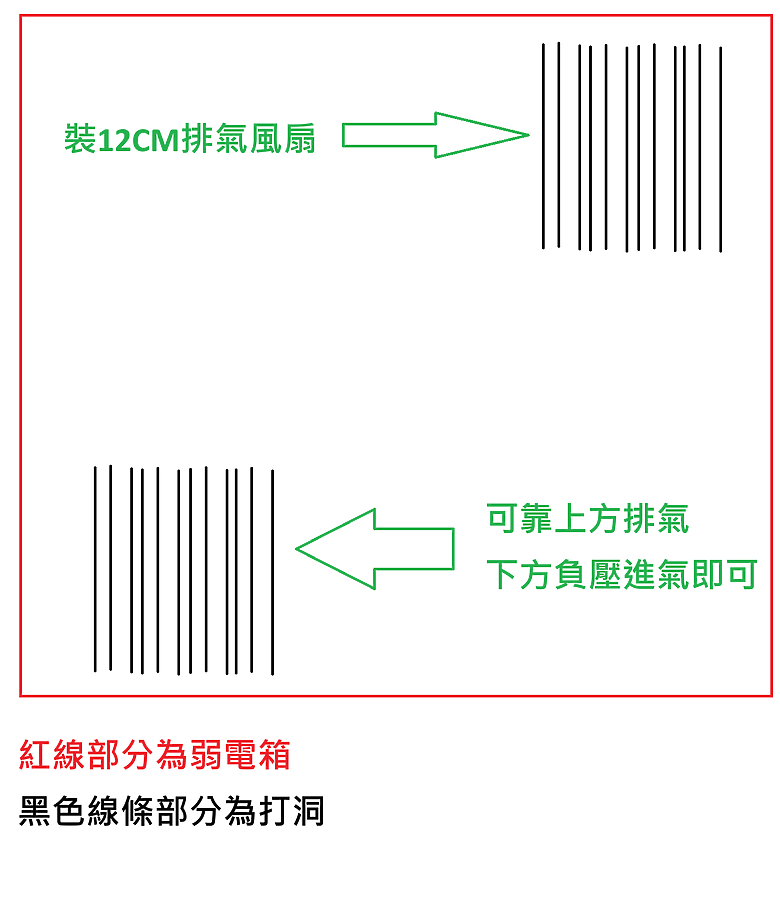

所以你的弱電箱門口需要製作簡單熱交換系統如圖
點我看大圖

最後Wi-Fi部分，能不能單靠U7 Pro完成，這個沒有標準答案，要視你住家規劃與障礙物而定

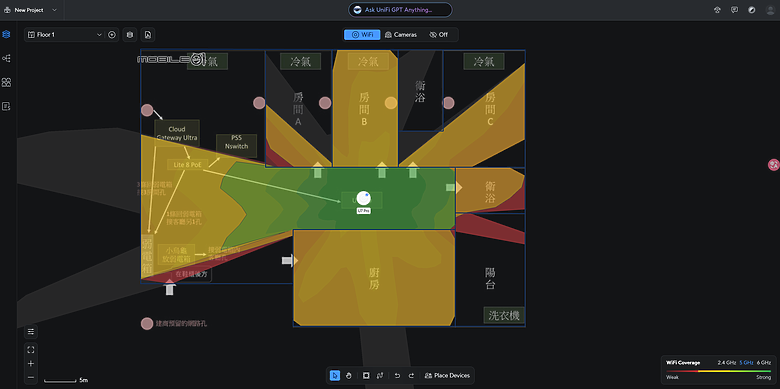

UniFi家有出模擬工具，可以模擬牆體材質與訊號分析，你可以試著規劃看看
