Mesh+Switch配線請益( mod廣播風暴及不同網段困擾)

最近家中更換了2台電視(原本壞掉不能用)
就開始了一系列廣播風暴干擾、降速等問題
以下是既有的網路配線,是以前找通用行接的:


Mesh+Switch配線請益( mod廣播風暴及不同網段困擾)


可想而知非常的亂,訊號干擾嚴重,網路速度100M內(有發現是交換器的問題)
再請了一次通訊行來看,僅是更換交換器及水晶頭,訊號干擾一樣無解
打給中華電信也只是說mod全部連小烏龜就沒問題...但孔就不夠多

最近購買tplink的AX3000水晶3件組+支援IGMP的交換器
希望能改善網速及穩定度,我超級外行人,只知道買一些支援的設備
目前預計規劃如下,感覺應該很多衝突?


Mesh+Switch配線請益( mod廣播風暴及不同網段困擾)


目前中華電信方案是500M,另想達到以下幾點不知是否可行?
1) 不分網段,目前2樓電腦想要連Nas或影印機都不行
2)Nas跟影印機是否能固定IP?不然就要每台電腦要重新設定一次...
3)Mesh跟Swith的這樣搭配是否就能解決廣播風暴呢?

求各位專業人士解答,感激不盡!

補充一下: 原有的配線幾乎都是埋在牆壁內通到電箱,實在沒有辦法改拉線,只能改設備或設定,且因為mod太多台無法全部都連到小烏龜後面,又有很多台電腦、wifi功能等,才導致網路大亂鬥...感覺通訊行比我還不知道情況,如果真的不行也只能找其他弱電公司了...

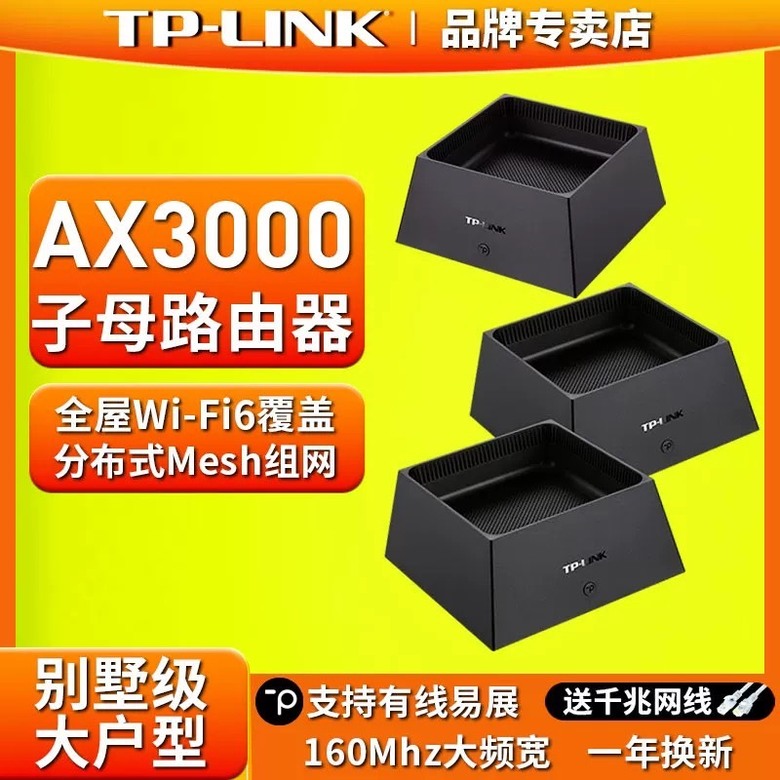

我買這一組mesh:
Mesh+Switch配線請益( mod廣播風暴及不同網段困擾)
2025-02-08 16:35 發佈
1) 不分網段,2樓電腦想要連Nas或影印機都不行
A: 動態VPN或 靜態VPN都可以
2)Nas跟影印機是否能固定IP?不然就要每台電腦要重新設定一次...
A: 固定虛擬IP可以,路由器端設定,若固定實體IP,你要跟中華電信換約,價格不同
3)Mesh跟Swith的這樣搭配是否就能解決廣播風暴呢?

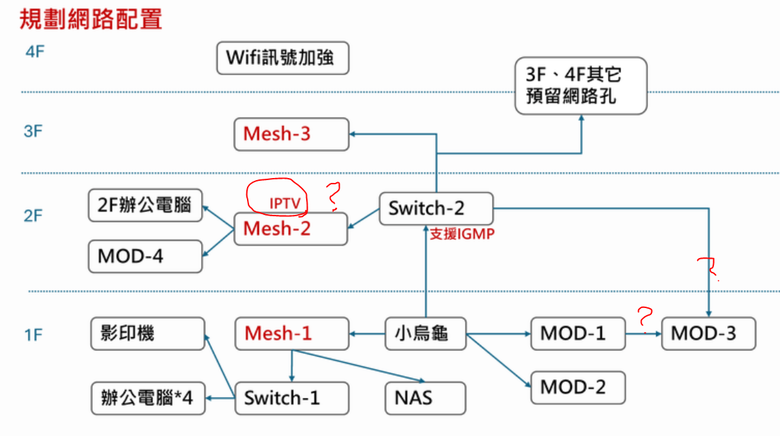

A:你的網路圖架構很詭異
你的mesh是啥? TP的mesh 只有Deco 是真mesh ,one mesh是假MESH
另外依照你架構 你所有AP都只能用基地台模式

?號部分都是有問題
為啥MOD 會有兩個訊號來源?
基地台模式 未必支援IPTV,正常應該交換器直接接IPTV+分享器,而不是IPTV接在MOD後面

若是真的搞不懂,建議找網路公司,收錢幫你弄

Dreju
Dreju 樓主

真是抱歉, mod1->mod3沒有線,我畫錯了...已更新圖片

2025-02-08 22:28
使用MOD 最好是專線直接連 數據機.

若在不增加網路線情況下
交換器要改買 網管型的交換器(可建立VLAN跟Trunk /Access)

數據機那邊要1台 + 1台MOD就要配1台 , 共2台網管交換器,
2台MOD就要3台網管交換器.


看一看後, 覺得...你去找弱電公司規劃吧~
Dreju wrote:
最近家中更換了2台電...(恕刪)


SWITCH2 為何不接在MESH1的主機後方?

以MESH1為主->
->SWITCH2 ->
->MESH2
-->MESH3


1) 不分網段,目前2樓電腦想要連Nas或影印機都不行
SWITCH2 接在MESH1的主機後方就都通了吧!
2)Nas跟影印機是否能固定IP?不然就要每台電腦要重新設定一次...
可以利用MESH1 AP的內建設定來綁定內網各設備的ip位置即可..
3)Mesh跟Swith的這樣搭配是否就能解決廣播風暴呢?
小烏龜不用讓它這麼忙吧? XD
Dreju
Dreju 樓主

SWITCH2在二樓電箱內,它上面接出給二、三、四樓的網路線+一樓廚房的MOD,這是原本通訊行的接法,線都埋在牆壁或電箱內,二樓一定要有一個交換器去擴...我也是很頭大

2025-02-08 22:49
gkeiko

我看你的小烏龜跟MESH1是同一個位置耶!?

2025-02-09 10:39
Dreju wrote:
最近家中更換了2台電視(原本壞掉不能用)
就開始了一系列廣播風暴干擾、降速等問題
以下是既有的網路配線,是以前找通用行接的:

可想而知非常的亂,訊號干擾嚴重,網路速度100M內(有發現是交換器的問題)
再請了一次通訊行來看,僅是更換交換器及水晶頭,訊號干擾一樣無解
打給中華電信也只是說mod全部連小烏龜就沒問題...但孔就不夠多

最近購買tplink的AX3000水晶3件組+支援IGMP的交換器
希望能改善網速及穩定度,我超級外行人,只知道買一些支援的設備
目前預計規劃如下,感覺應該很多衝突?

目前中華電信方案是500M,另想達到以下幾點不知是否可行?
1) 不分網段,目前2樓電腦想要連Nas或影印機都不行
2)Nas跟影印機是否能固定IP?不然就要每台電腦要重新設定一次...
3)Mesh跟Swith的這樣搭配是否就能解決廣播風暴呢?

求各位專業人士解答,感激不盡!

1.你網路架構圖有些錯誤(MOD 3),幫你做修正!

MOD機上盒只有一個網路孔,是連接網路線用的,不可能再去延伸其它設備。

所以MOD1接到MOD 3的那條線是錯的!

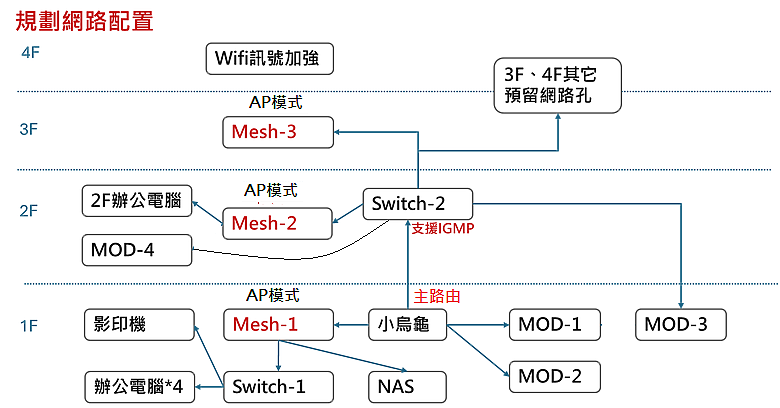

2.網路架構圖照下圖接線及設置,基本上就OK了!

A.此架構是以數據機做為主路由器,所以所有的Mesh機要改設為基地台(AP)模式接入,這樣就可以形成一個區域網,你2F的電腦要連1F的NAS跟影印機就都沒問題了。

B.MOD 4的網路線要接在2F的switch-2上,不可接在Mesh機上。




3.建議數據機上的wifi關閉,避免干擾到Mesh機的wifi mesh。


4.NAS跟影印機可以設固定IP,方法有二種︰

A.在路由器(數據機)上綁定設備的mac,由路由器發派固定IP給綁定的設備。

B.在NAS跟印影機上設"靜態接入",由設備跟路由器要固定IP。
jaredsam

Dreju 就多一台交換器即可,拉線成本很高

2025-02-08 23:18
Dreju
Dreju 樓主

了解! 我再下訂一台!

2025-02-08 23:26
Dreju wrote:
目前真的是二樓電箱內的swith-2牽一條網路線走牆壁進到二樓房間的洞拉出來,接一台switch-3後面再接二樓mod-4+電腦...

若是switch-2只接mod-4,那就沒有額外的線可以接mesh-2(原switch-2)及電腦,除非要請師傅再穿一條線到2F電箱內?

既然這樣,很容易解決啊!

2F弱電箱內,一樣放台switch(可用原先的switch-3),普通或具有igmp功能的都可以!

然後來到辦公室的那條網路線,接上有igmp功能的switch(switch-2)。

MOD跟mesh機都接在這台switch-2上。

至於電腦?接在mesh機上或switch-2上都可以!
phonex88 wrote:
1.你網路架構圖有些...(恕刪)


感謝建議!!
今天根據線路圖及新買一台交換器後,剛剛測試電腦跟mod沒有廣播風暴的問題,同時開啟的網速也有500M,只是我登不進去小烏龜分配IP,所以裝置的IP都重設過一次,但沒有訊號干擾就很棒了!
phonex88

主要的問題有解決就好!其它的都是小事![打氣]

2025-02-11 14:30
Dreju wrote:
感謝建議!!今天根據...(恕刪)


登不進小烏龜?
你mesh 是基地台模式嗎 ?
電腦取得的IP是?
Dreju
Dreju 樓主

對mesh都設定ap橋接模式,IP都是192.168.1.X,小烏龜的工程師模式進不去,只能看到簡單的頁面

2025-02-11 10:23
crepuscolo

現在小烏龜要直接有線插在烏龜上才能進工程師模式,但你只是要配DHCP應該是不用才對,用user那個權限看看

2025-02-18 1:54
