NAS與區域網路共用設定

color1355

color1355
個人積分：18分
文章編號：89299739

18分

樓主

2024-03-11 15:51

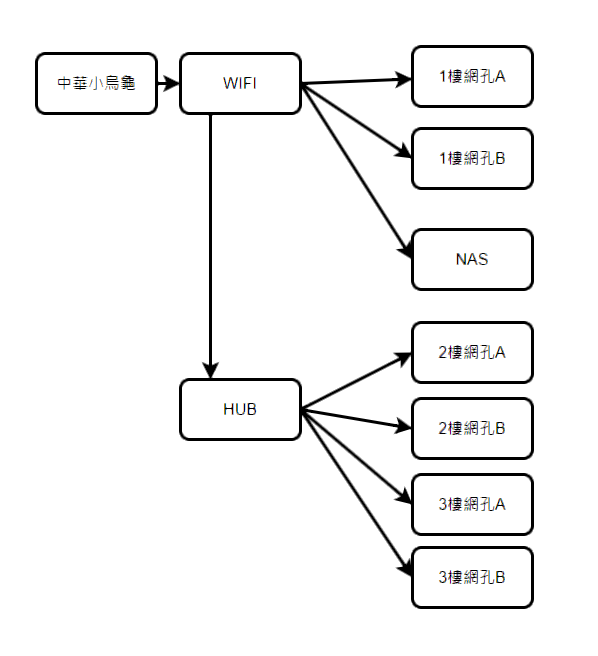

不廢話，小弟家的透天配置如圖

NAS與區域網路共用設定

目前狀況是除了連Wifi機之外的網孔，不管有沒有透過Hub都連不上NAS的網路磁碟機

當然可以設定NAS可透過外網連結，但好像有點脫褲子放屁

目前的想法偏向該怎麼讓所有的內網都變成區域網路呢？

或者是將指定ip的裝置設定成可以存取NAS

小弟才淺，還請大大們協助，感激

2024-03-11 15:51 發佈

文章關鍵字 NAS 區域網路設定

天龍國子民

天龍國子民
個人積分：5723分
文章編號：89299866

5723分

2樓

2024-03-11 16:09

color1355 wrote:
不廢話，小弟家的透天...(恕刪)

WIFI機改成純AP模式,不開DHCP.....

有些WIFI分享器會稱為有線橋接模式.
另外你的WIFI分享器如果是比較高階的型號,建議接在小烏龜後面, 所有的網路孔都由WIFI分享器來做管理會更好.

umax

umax
個人積分：25294分
文章編號：89299917

25294分

3樓

2024-03-11 16:15

烏龜LAN Port 不透通SMB，所以你怎樣也連不到，那怕網段都一樣，你又在後面接WIFI更不會通

烏龜後面加AP，AP後面在串Switch 分接就可以區網連到，NAS則是在 AP的NAT列表設定port forwarding

NAS要在AP後

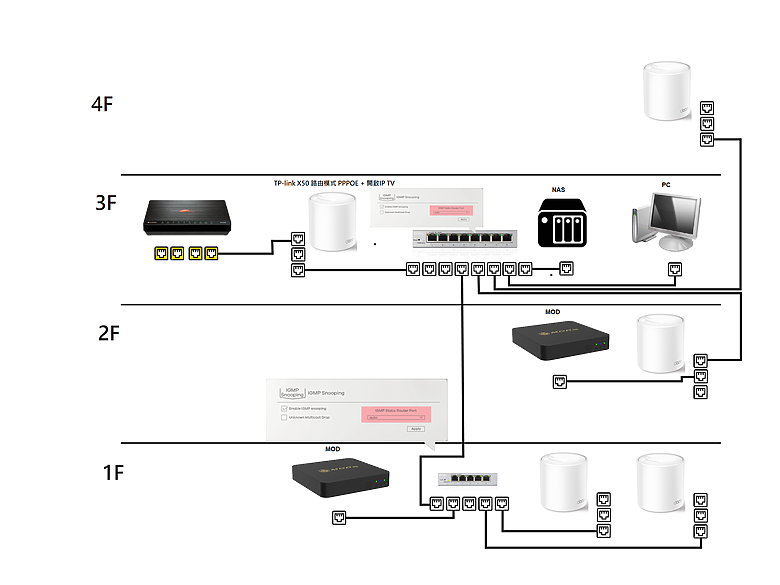

類似這架構▼
點我看大圖

後端接WIFI ，WIFI 要關閉DHCP、並且把進線接LAN （先關閉DHCP，重開後才能接LAN）

color1355

color1355
個人積分：18分
文章編號：89300120

18分

樓主

2024-03-11 16:40

umax wrote:
烏龜LAN Port...(恕刪)

所以按照大大的建議，再加上一些建築上跟硬體上的限制

我大概能調整成下圖這樣，不知道會不會通

Sorcerer905020

Sorcerer905020
個人積分：5543分
文章編號：89300124

5543分

5樓

2024-03-11 16:41

color1355 wrote:
不廢話，小弟家的透天...(恕刪)

搞臺16( or 24) port Switch Hub
小烏龜一條線接上這臺Hub
從Switch Hub分線接到各樓層網路孔

小烏龜開DHCP自動分發區網(例如網段：192.168.1.x)IP給其它設備
DHCP範圍：192.168.1.51~192.168.1.100

WiFi(192.168.1.10)和NAS(192.168.1.20)設定固定IP(跟小烏龜同一個網段)
Gateway設定小烏龜的IP(192.168.1.1)

WiFi的WAN孔接Switch Hub；啟動WiFi的DHCP，範圍：192.168.2.51~192.168.2.100

umax

umax
個人積分：25294分
文章編號：89300127

25294分

6樓

2024-03-11 16:42

color1355 wrote:
所以按照大大的建議，...(恕刪)

一般非純AP功能的WIFI 就有路由、NAT功能不用再加路由

後面分接都是用Switch 就可

color1355

color1355
個人積分：18分
文章編號：89300157

18分

樓主

2024-03-11 16:47

Sorcerer905020 wrote:
搞臺16( or 24...(恕刪)

跟大哥報告一下，當年施工弱電沒有專門的師傅

並不是所有樓層的網路孔都集中到一樓外網進來的弱電箱（相當智障）

所以需要多個路由器hub來銜接

比如三、四樓的孔是拉到二樓，這樣一樓要連到二樓、二樓還要集中轉三四樓的

再加上保全系統占掉一部分的線，導致更加複雜一點

samfup

我家當年重新裝潢時我有請家人(我在外地)跟師父要求配大6分管因為我都自己拉線所以需求我知道，結果配管的配4分的，配完還跟家人說4分就夠用，害我在拉線配置整個打亂..最後還是硬拉了...[orz]

2024-03-11 17:02

samfup

samfup
個人積分：25分
文章編號：89300189

25分

8樓

2024-03-11 16:51

基本上不知道你的WIFI跟HUB有幾孔，所以以最低的孔位來算，也不能確定你的小烏龜跟WIFI需求位置
其本上這樣配的話應該家裡的網路都會串在一起了
再來就是線路實際怎麼拉要看你自己了

samfup

基本上只能給架構圖，至於實際要不要改線路要樓主自己處理了[冷]

2024-03-11 16:53

color1355 樓主

我會嘗試看看的，感謝大大

2024-03-11 16:54

phonex88

phonex88
個人積分：12020分
文章編號：89300256

12020分

9樓

2024-03-11 16:57

color1355 wrote:
不廢話，小弟家的透天...(恕刪)

你wifi機的品牌、型號是什麼？

不會是中華電信免費租借的全屋通吧？貼張wifi機的圖上來看。

不然大家根本搞不清你所謂wifi機的功能。

另外，你們家1F~3F只靠一台wifi機提供wifi嗎？有沒有別的設備？最好也一併提供說清楚。

color1355

color1355
個人積分：18分
文章編號：89300324

18分

樓主

2024-03-11 17:08

phonex88 wrote:
你wifi機的品牌、...(恕刪)

小弟目前的設備有

中華電信小烏龜一台
D-Link DIR853一台（Wifi機）
TP-Link TL-SG105 四台（5 port 路由器）
Synology DS723+ 一台（NAS）

建築共計四層樓，每層3個網路孔
目前是一樓用中華的小烏龜開Wifi、Dlink放在三樓
我也想架全棟Mesh，等$$到位吧

從目前幾位大大的反饋來說
不管我樓層的路由器怎麼亂串
總之一開頭的小烏龜接Wifi機，然後接NAS
同時Wifi機接路由器，後面再蝦串其他網路孔跟路由應該就可以了...吧？
