因此十多年前就從 L10 穿過陽台拉條 Cat.6 明線到 L30 使用
在 L10,L30 各放置一台 ASUS Wifi AP 並設定兩組獨立 SSID 使用
這架構用了超過十年之久都沒什麼問題...直到...
前陣子家中先前使用多年的 L30 ASUS Wifi AP 似乎快掛了
常常發生 Wifi 瞬斷, 導致 L30 手機會連線 L10 Wifi AP (網速變超慢)
ASUS Wifi AP 用了十多年...夠本了, 就決定趁機升級全家 Wifi 系統吧!

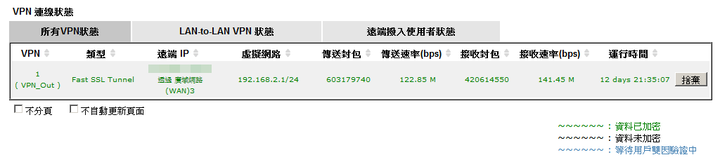

年初升級中華電信300M時, 也同時升級 DrayTek Router 將南部老家與北部新家的區域網路用 SSL VPN (Lan To Lan) 串起來
(因為先前家中 Router 都是用 居易DrayTek 廠牌, 這十多年來它的穩定性都很不錯)
新升級的 DrayTek Router 有支援 中央管理->無線基地台(AP)

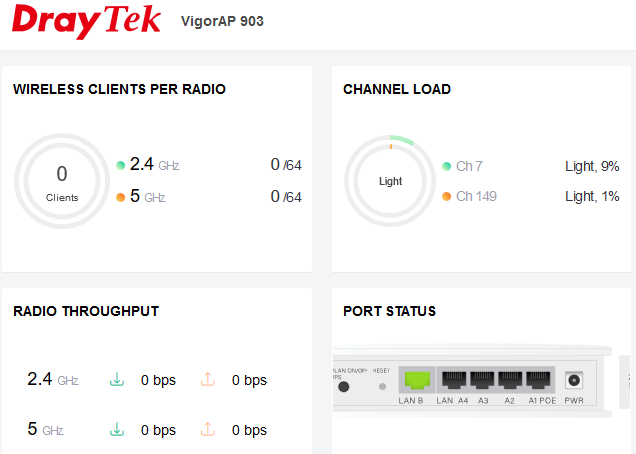

於是決定這次購買多台 DrayTek VigorAP 903 來建置升級家中 Wifi AP
十多年前窗外拉的網路線是用 PVC 材質,
經過十多年的風吹日曬雨淋摧殘後...戶外 PVC 網路線的外皮早已明顯變色變質了
這次乾脆也一併重新拉新網路線, 升級為 PE 室外專用的 Cat.6 網路線

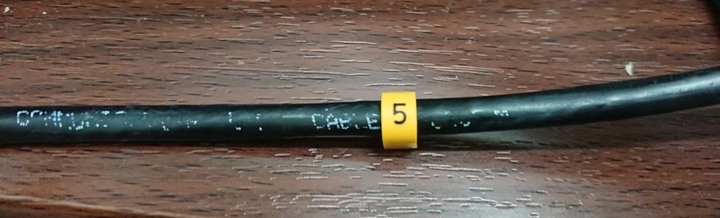

不過款 PE 網路線上的文字標誌似乎是用油漆轉印上去的
在我拉線過程中, 網路線體經過不斷被摩擦後, 導致油漆轉印的文字都被磨掉了
當我要套線號環時根本搞不清楚哪一條線誰對到誰
既然要從 L10 重新拉線到樓上,
拉一條線和拉多條線(五條綁一起)...其實都是拉一次工, 也不會比較麻煩

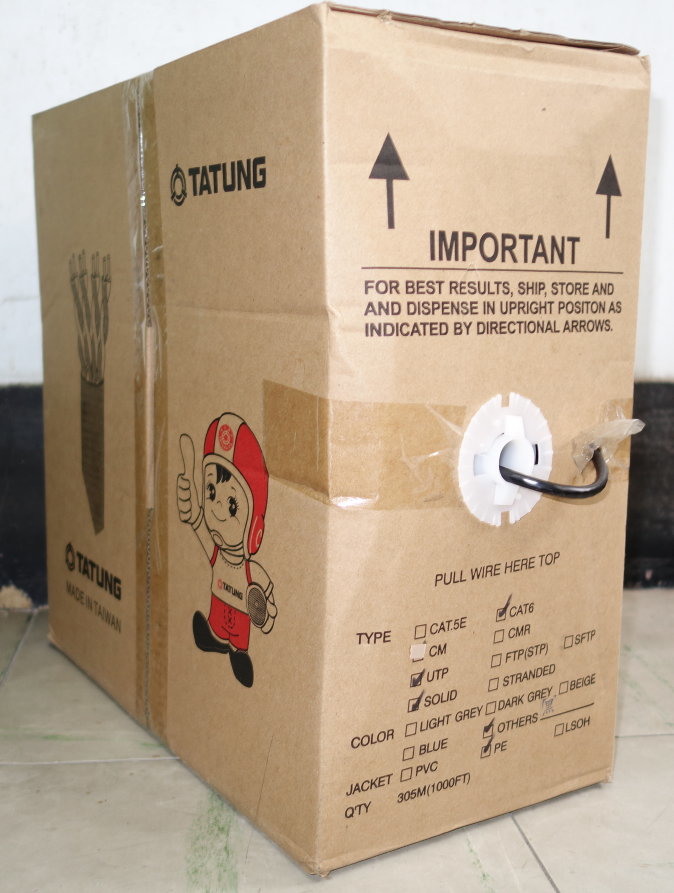

反正已買整箱 PE Cat.6 網路線...那就一次拉五條新線到樓上

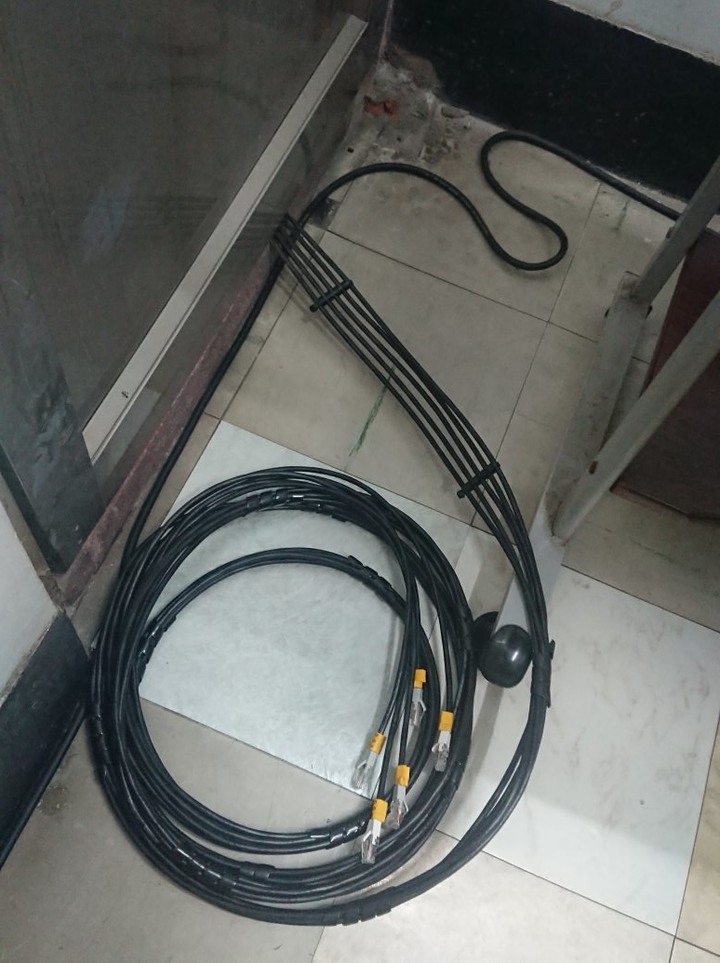

一開始網路線要從 L10 客廳拉到室外, 我就將五條網路線直接從門縫下方穿出去,
五條網路線數量不少, 為了避免被門夾到, 就用束線帶綁成一個平面(看Youtube教學)
這樣網路線就可很安全的穿過門縫下方不會被夾到
未來若怕會被門磨破 PE線皮, 考慮在上面多貼一片鐵氟龍膠帶保護 PE線皮
(以前PVC舊線用了十多年都沒磨破線皮, 應該不需要多貼鐵氟龍膠帶保護)
把五條網路線拉過出門縫到室外後...

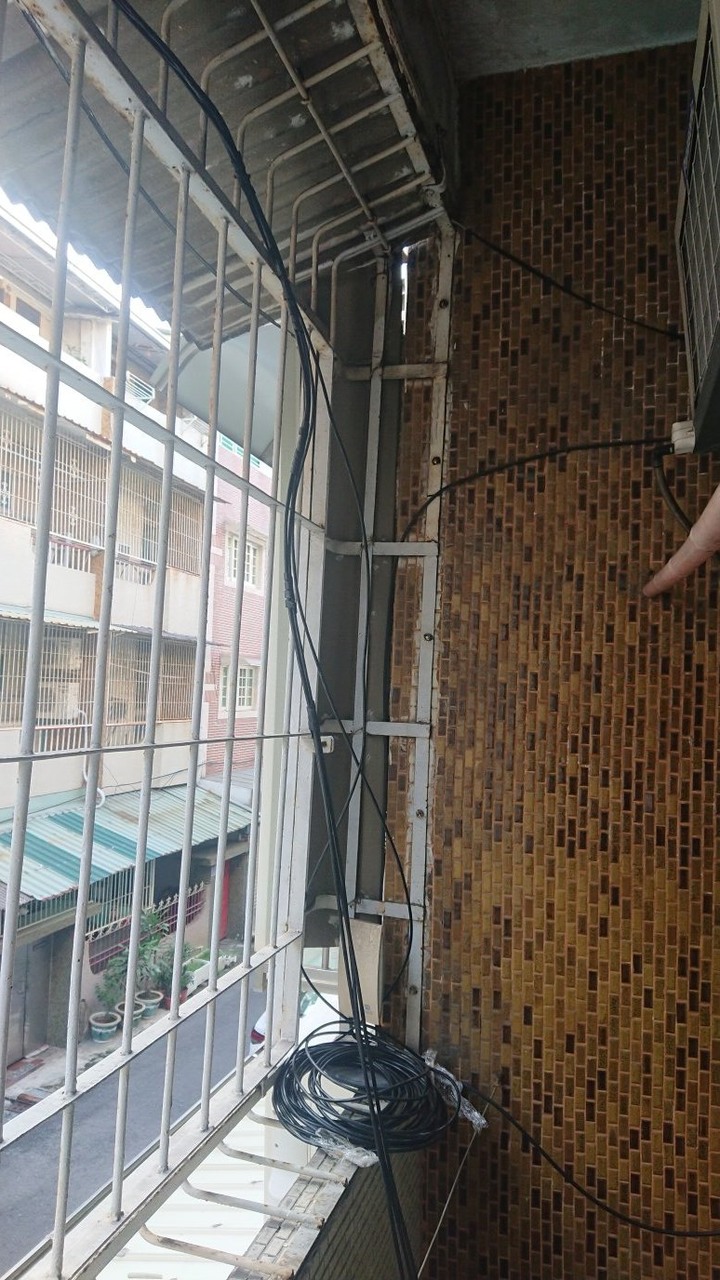

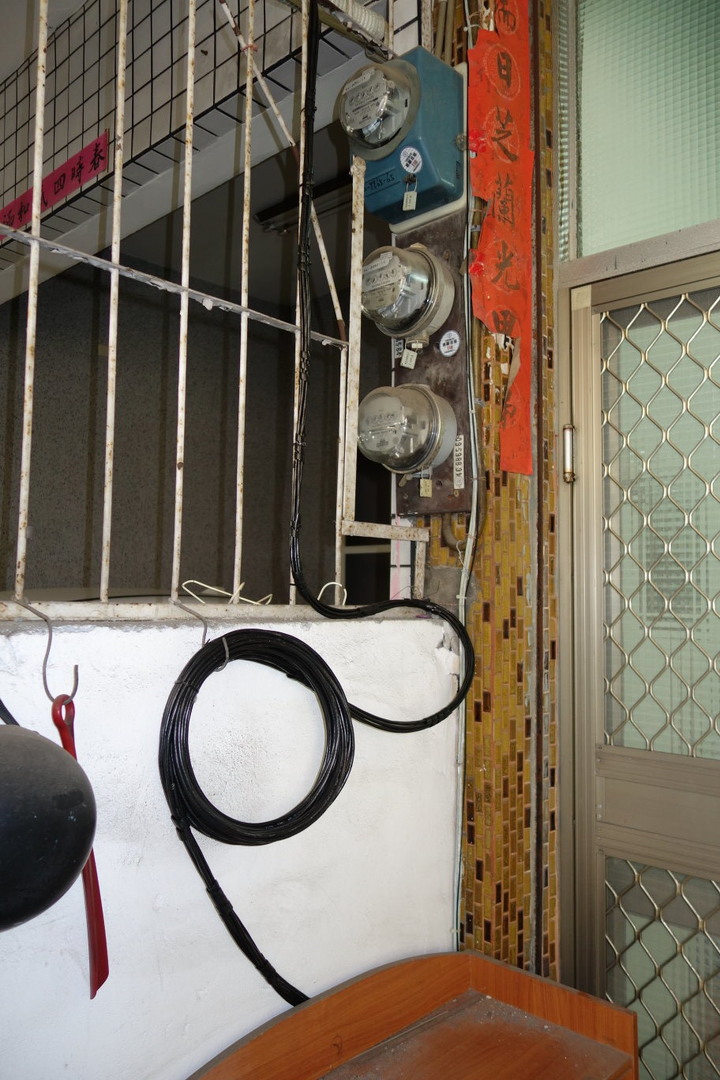

五條網路線就用 PE蛇管整線 + PE束線帶 一路延著遮雨棚鐵架固定上樓
L20 放兩條網路線(一條跑10GbE, 一條跑1GbE+PoE供電)
L30 放三條網路線(一條跑10GbE, 一條跑1GbE+PoE供電, 一條預留未來可拉到L40)

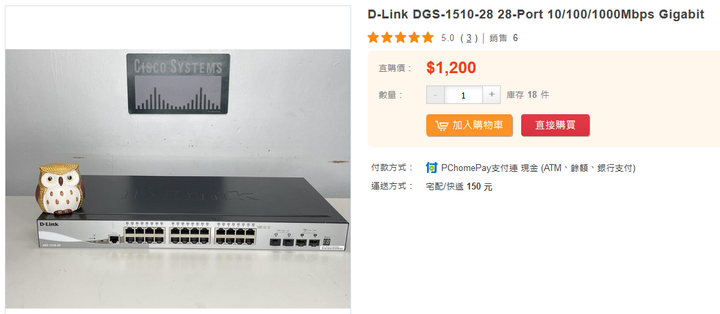

家中二手便宜 D-Link DGS-1510-28 使用 10Gb SFP+ 連結 QNAP QSW-1208-8C 10Gb SFP+
這架構用了多年, 很不錯用!
L10 有設置一台 UPS, 因此從一樓透過 UPS 採用 PoE 供應 Wifi AP 電力(應該比較穩吧...)
但...我不想再買一台 Giga PoE Switch 提供全家的 VigorAP 903 電力...

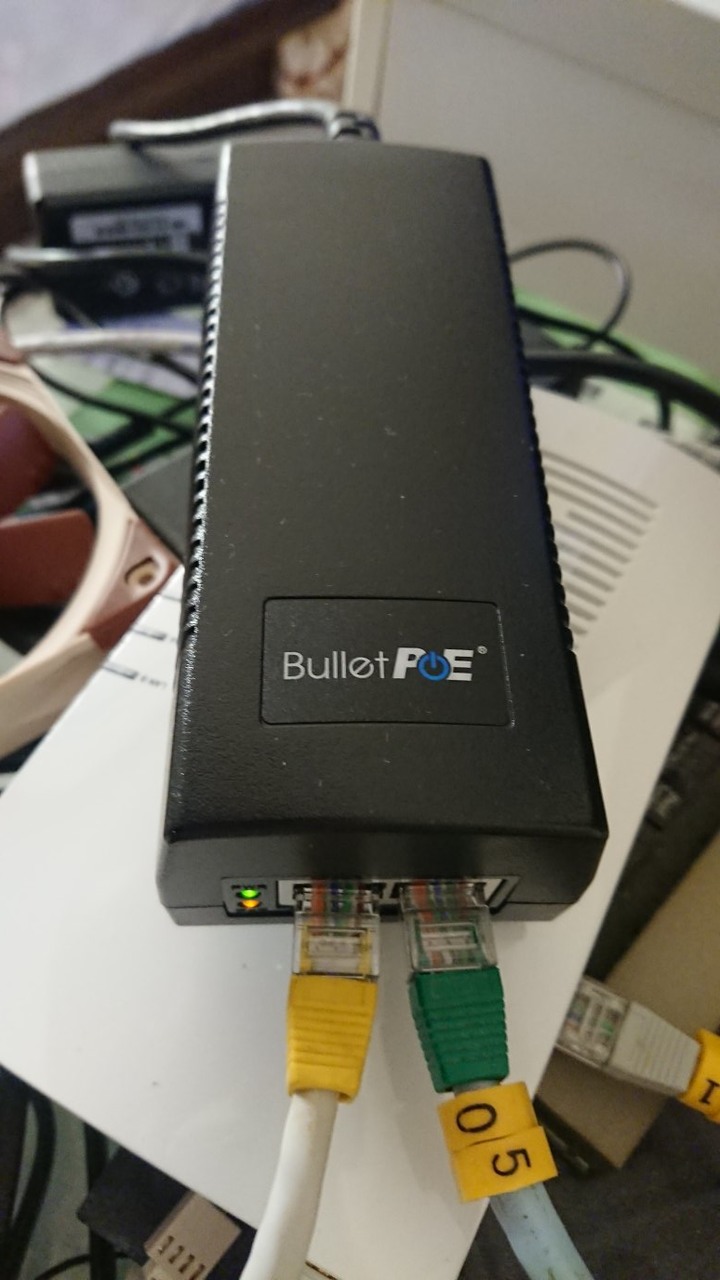

只要 D-Link DGS-1510-28 追加 外部 PoE 變壓器供電方式, 就可保有原先的星狀網路架構
而且這架構總頻寬也不會被 Giga PoE Switch 限制在 1GbE
不然只要有人透過 VigorAP 903 的 Lan Port 複製 NAS 內大型影音檔案
其它台 VigorAP 903 的頻寬同時都會受到影響

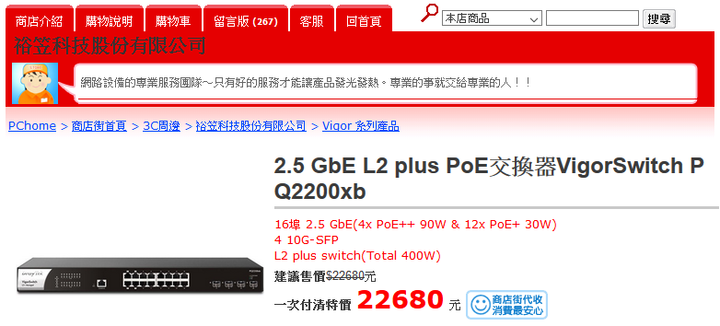

其實花錢裝台 VigorSwitch PQ2200xb(2.5GbE PoE Switch) 給 VigorAP 903 專用會更好
再將 PQ2200xb 透過 10Gb SFP+ 連結 QNAP QSW-1208-8C 10Gb SFP+, 這樣就沒有 1GbE 頻寬限制
但...PQ2200xb 它的價位實在太貴...等到未來全家升級 Wifi 7 AP 時再考慮購買升級吧!
老家是狹長型的房子 L20, L30 因佈線美觀問題只能在房子門口處裝 Wifi AP
不過這樣也有好處, 可用多台 Wifi AP 訊號支援涵蓋沒裝 Wifi AP 的房間
L20主臥房 Wifi AP 可涵蓋 L10車庫區
L20客房 Wifi AP 可涵蓋 L15小倉庫, L30雜物房, L10後院
L30我房間 Wifi AP 可涵蓋 L40小花園, L30雜物房

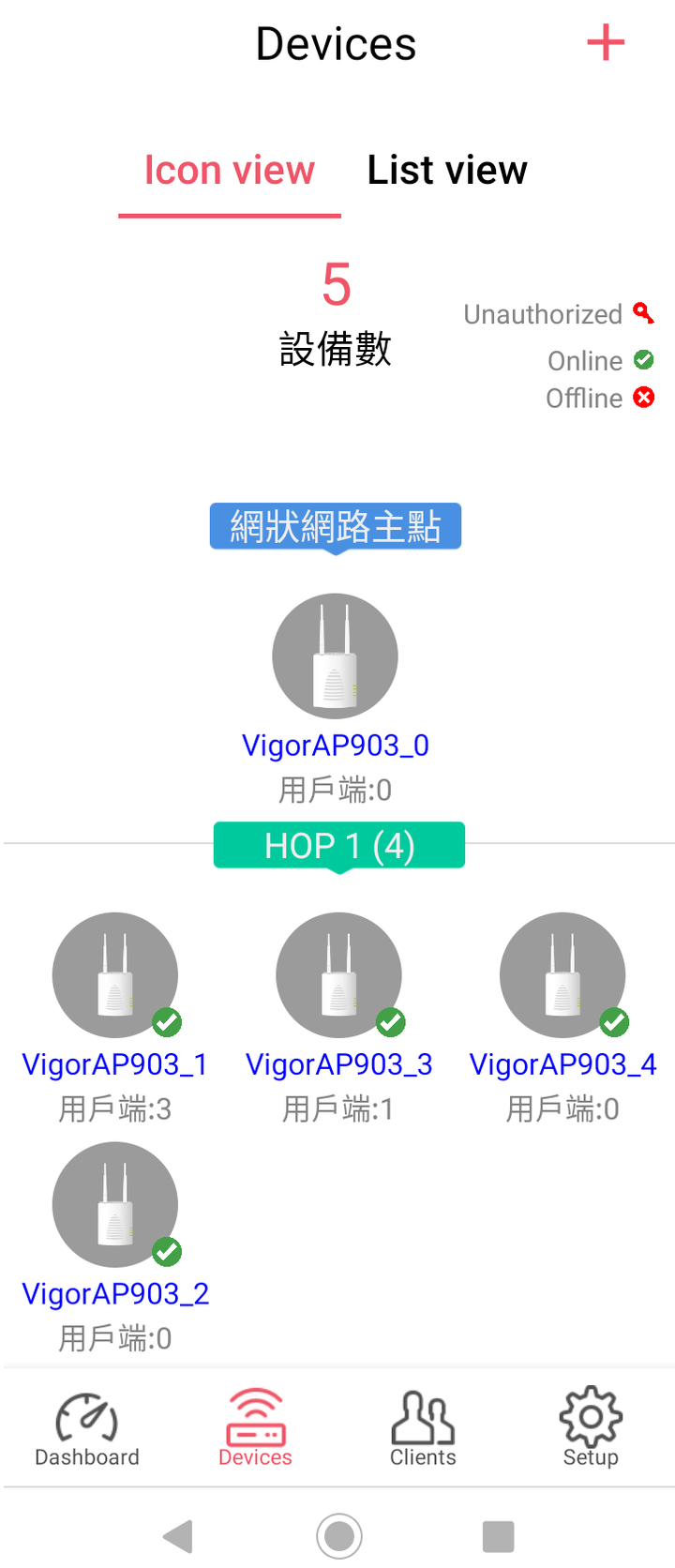

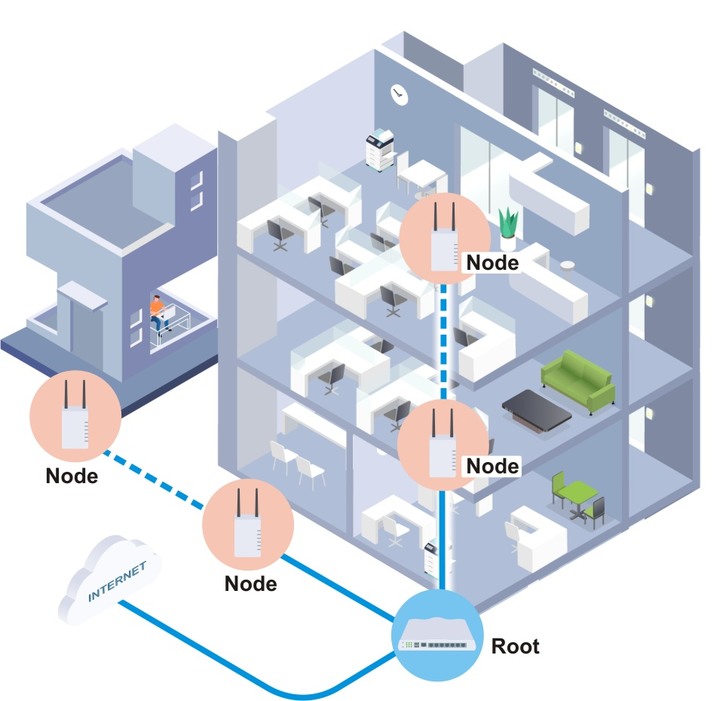

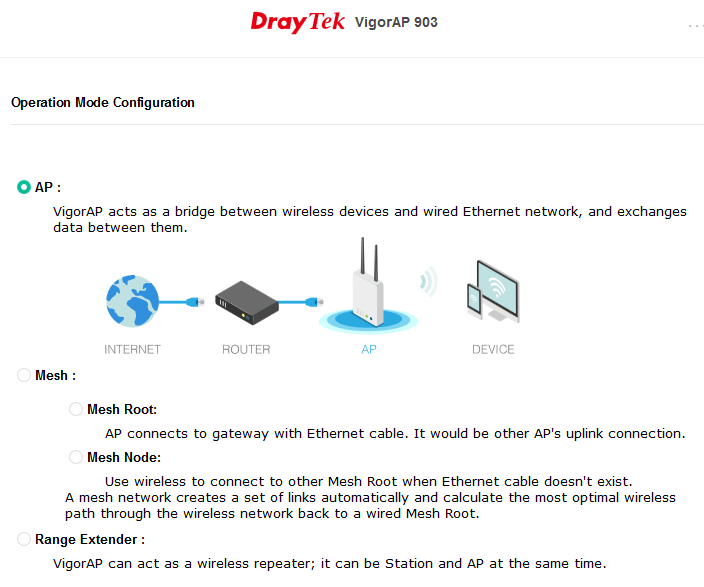

DrayTek VigorAP 903 它有支援 MESH模式, 但 DrayTek官網建議改用它的 AP 模式
DrayTek官網說它的 AP 模式 Roaming 會比 MESH模式 好...?
https://www.ublink.org/index.php/service/tech-know/nodif/mesh-vs-wds-vs-ap-control-2020%E5%B9%B4
當無線用戶訊號強度低於 RSSI 設定值(預設-66dBm)
且相鄰 VigorAP 的 RSSI 比目前 VigorAP 訊號強度高(預設至少要多5dBm)以上
目前的 VigorAP 將會中斷該無線用戶的 Wifi網路連線。
無線用戶端將會切換到更好相鄰的 Wifi基地台(RSSI 值至少多5dBm以上)
後續拿著手機在家中到處亂走, 驗證測試 Wifi AP 訊號強度以及 Wifi AP Roaming 動作
確認隨著我的位置不斷移動, Wifi AP 訊號強度也隨之變化, 手機 Wifi 的確會自動 Roaming 到最佳 Wifi AP 上
經過測試發現 L10 客廳似乎可拿掉門口那台 Wifi AP
L10 樓梯電視機旁靠近廚房的 Wifi AP 就足以涵蓋整個 L10 範圍

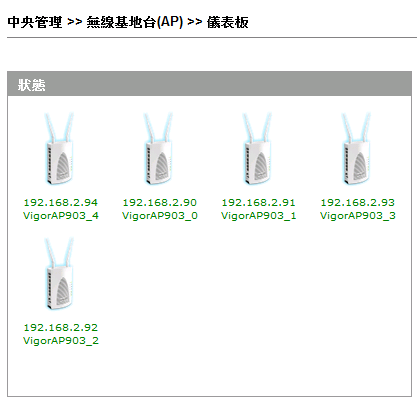

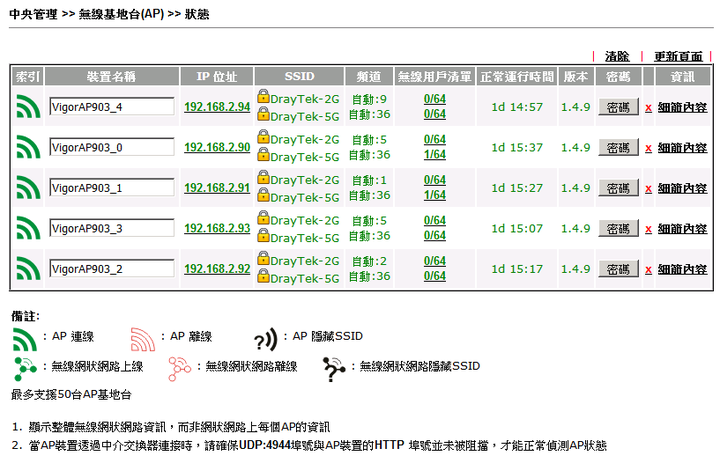

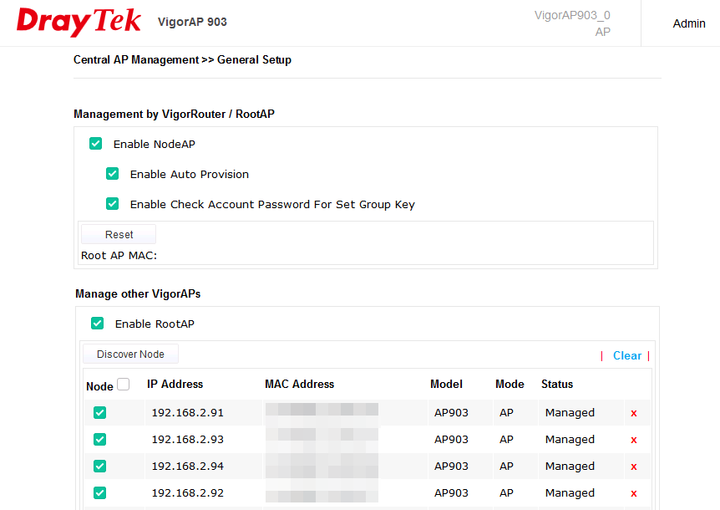

DrayTek Router 有 VigorAP 中央管理功能...

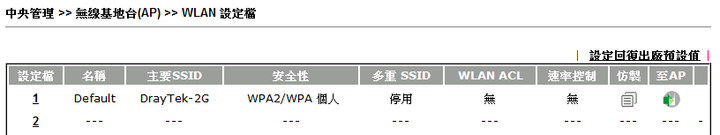

但我實際使用起來...覺得 WLAN 設定檔 超難用...
特別是 [設定回復出廠預設值] 不小心按到居然沒確認對話框, 就直接 Reset 回出廠預設值
後續我還是採用人工方式, 連線到每台 VigorAP 去單獨設定比較安全
另外我發現 VigorAP 903 似乎在網路上沒什麼討論人氣
不知道是否因為它的單價比起它牌的 MESH AP 貴上許多

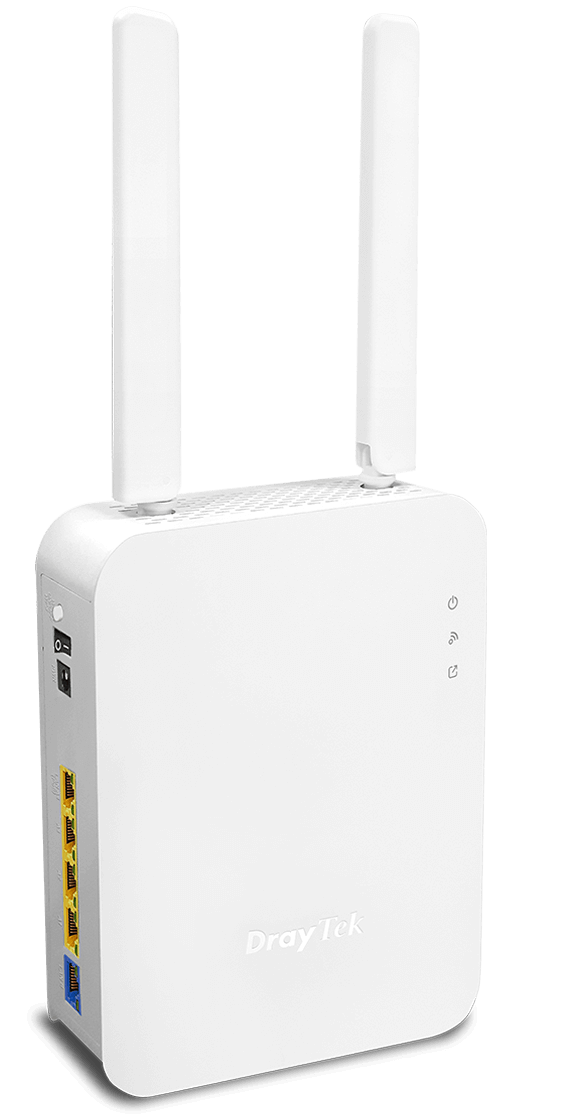

原先我這次是打算選購VigorAP 906 這款 Wifi6 AP
但...在台灣似乎沒引進, 要從國外購買...?
http://www.everbesthk.com/products/draytek-ap906/
