[教學] TL-XDR6088 刷入官方 Openwrt

TL-XDR6088 雙2.5G WAN口，從京東買只要 2400 左右
新人券 388-138 真香~
去年斷流的 Bug 到現在似乎也修得差不多了
我覺得還不錯，而開源固件有 OpenWrt 能用
至於 OpenWrt 的問題倒是有人吵得蠻兇的，是不是真的可以去社區翻翻issue
個人沒什麼興趣去看，不好用就刷回原廠固件唄
雖然我覺得台灣應該沒多少人買這台

教程是從恩山无线论坛那裏找的，幾天前才發，繁體是我自己弄的。
(簡體)https://www.right.com.cn/forum/thread-8299758-1-1.html
(繁體)https://little-actor-33d.notion.site/TL-XDR6088-Openwrt-30bb0bbebb244ade8624b90b37200f9a

(mobile01發長文真的難用，難怪都沒甚麼人要發教學文)

安裝檔及必要軟體

原廠固件版本1.0.25、刷機有變磚的風險。

安裝映像

OpenWrt 23.05.0-rc2 (下載全部檔案)

必要軟體

Tftpd64 (直接安裝最新版)
Nmap (直接安裝最新版)
WSL-Ubuntu

安裝步驟

設定路由器

1. (建議) 按 reset 按鈕十秒，還原成初始設定。若路由器為 AP 模式則會導致不可用。
2. 網路線一端插在路由器的 1G 接口上，另一端直連電腦。
3. 手動設定網路介面，IP位址: 192.168.1.254、子網路遮罩: 255.255.255.0、閘道: 192.168.1.1
4. 電腦打開瀏覽器，網址輸入192.168.1.1，此時可以連接到原廠管理介面。

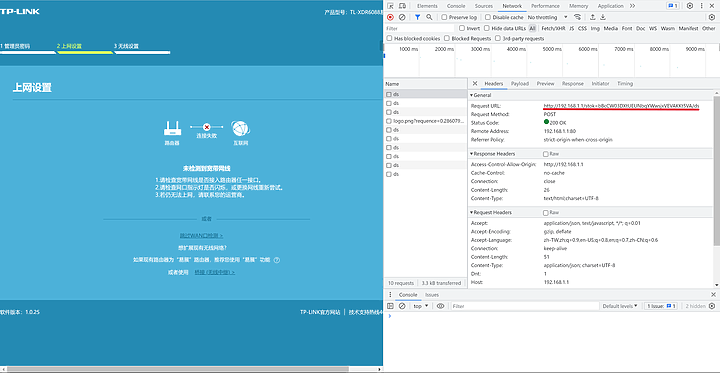

5. 設定完管理者密碼後，按 F12 開啟開發者介面。點選 Network，可以看見持續出現的 ds 請求，點開 Header 取得 stok。

設定 TFTP server

1. 關閉 media sensing 功能，避免連接電腦的設備重啟時斷連，到 uboot 階段時無法傳輸 recovery 鏡像。需管理員權限的CMD。


   netsh interface ipv4 set global dhcpmediasense=disabled
   netsh interface ipv6 set global dhcpmediasense=disabled



2. 第一次執行 tftpd64 時，Windows Defender 可能會問你是否允許存取公共和私人網絡，兩者都選即可，同樣也能手動設定。需管理員權限的CMD。

   netsh advfirewall firewall add rule name="TFTP" dir=in action=allow protocol=udp localport=69 remoteip=localsubnet interfacetype=lan profile=private,public



3. 更改 TFTP 當前目錄，設為你下載完 OpenWrt 23.05.0-rc2 檔案所在的路徑。


取得ROOT權限

1. 打開 CMD，執行

   ncat -nvlp 4444


2. stok 存進環境變數內。

   export stok=<stok值></stok值>

3. 執行命令，成功則會回傳 "error_code":0 (被mobile01 ban，到教程裡面找)
4. 執行命令，成功同樣會回傳 "error_code":0 (被mobile01 ban，到教程裡面找)

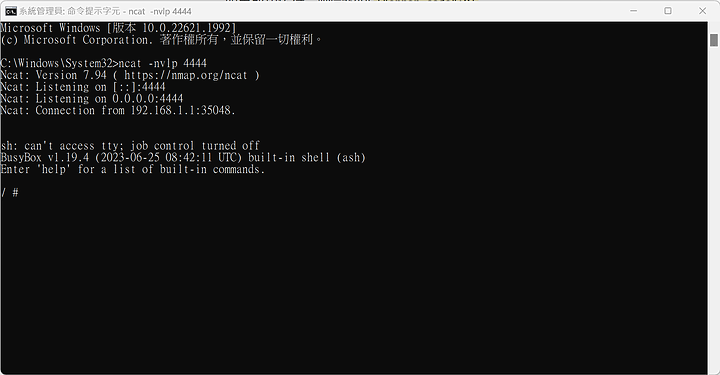

5. 此時在 Step1 開啟的 CMD 會連線到路由器，具 ROOT 權限。

上傳 uboot 映像

1. 備份原廠固件，逐行執行指令。
   建議用 MD5 驗證檔案完整性，Windows 生成MD5指令 certutil -hashfile <文件名> md5

   dd if=/dev/mtdblock9 of=/tmp/backup.img bs=131072
   tftp -p -l /tmp/backup.img -r backup.img 192.168.1.254
   md5sum /tmp/backup.img



2. 上傳 uboot 檔案，同樣建議檢查 MD5 是否吻合。

   tftp -g -l /tmp/preloader.bin -r openwrt-23.05.0-rc2-mediatek-filogic-tplink_tl-xdr6088-preloader.bin 192.168.1.254
   tftp -g -l /tmp/bl31-uboot.fip -r openwrt-23.05.0-rc2-mediatek-filogic-tplink_tl-xdr6088-bl31-uboot.fip 192.168.1.254

寫入 uboot 映像 (危險)

1. 執行指令，順序不能錯，否則會變磚。

   dd bs=131072 conv=sync of=/dev/mtdblock9 if=/tmp/preloader.bin
   dd bs=131072 conv=sync of=/dev/mtdblock9 seek=28 if=/tmp/bl31-uboot.fip

2. 正常結果為以下格式（xyab是數字）

   x+y records in
   a+b records out

使用 TFTP 上傳 recovery 映像和刷入 sysupgrade 映像

1. 直接拔掉路由器的電源，然後插上。

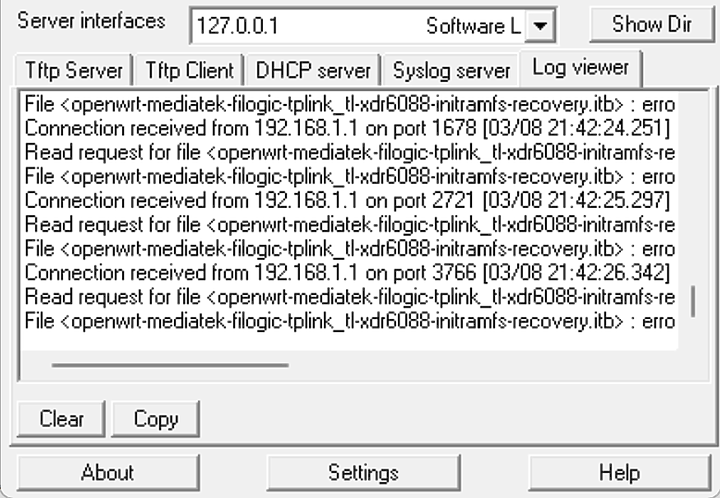

   此時 TFTP 會有 log 提示出現，要求**openwrt-mediatek-filogic-tplink_tl-xdr6088-initramfs-recovery.itb**，把 OpenWrt 23.05.0-rc2 中結尾為 recovery.itb 的文件，改名為這個即可。

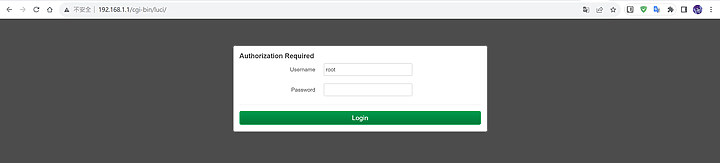

2. 接收 recovery 映像後，路由器會啟動 openwrt，此時瀏覽器輸入網址 192.168.1.1 就可以打開 OpenWrt 網頁介面。

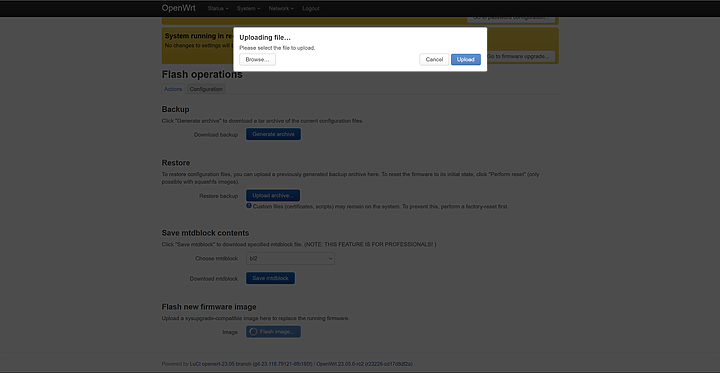

3. 依據提示，上傳 sysupgrade 映像，然後刷入。

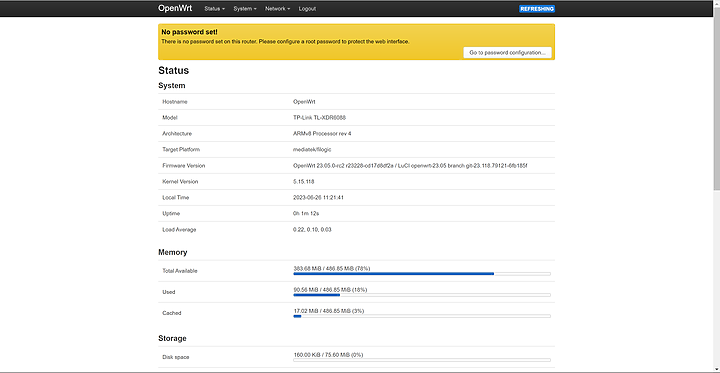

4. OpenWrt 23.05.0-rc2 安裝完成。

參考來源

https://blog.nanpuyue.com/2022/057.html
https://www.right.com.cn/forum/thread-8290585-1-4.html
https://www.huanlintalk.com/2020/02/wsl-2-installation.html
