- 環境
- 透天厝
- 光線到府 500m/250m
- 僅有一條網路線從一樓拉至二樓弱電箱
- 測速（接線測試）
- 桌機：滿速
- Deco no.1 ：負責一樓，滿速
- Deco no.2 ：負責二樓，250/150
- Deco no.3 ：負責二樓室外（有陽台擋雨），60/80
- 需求
- 桌機需要滿速
- deco 一號及二號滿速
- deco 三號希望速度能好一點，提升戶外物聯網設備連線品質
- 其他方法提升戶外連線品質
- 需要幫助的地方
- 不知道該如何搭配有線回程，交換器，其他硬體等等的接線方式實現需求
2022-12-18 22:06 發佈
蓋酷痞德 wrote:
需求
桌機需要滿速
deco 一號及二號滿速
deco 三號希望速度能好一點，提升戶外物聯網設備連線品質
其他方法提升戶外連線品質
需要幫助的地方
不知道該如何搭配有線回程，交換器，其他硬體等等的接線方式實現需求
照下圖這樣接線及設置，三台deco X60的wifi均可跑滿網速。PC當然也是滿速。
1. 小烏龜旁邊多一顆X60，PPPoE撥號交給這顆新的X60，No.1機器變成子機
2. 二樓交換機，接一條網路線到NO.2
3. 數據機=>新X60=>1F的No.1以及2F的交換機，2F交換機用網路線跟No.2連
方案二，如果一樓的 X60可以移動位置的話，就少花一筆錢了
1. 把No.1移動到小烏龜旁邊，數據機=>No.1=>二樓交換機
2. 二樓交換機，接一條網路線到NO.2
3. 數據機=>1F的No.1=>2F的交換機，2F交換機用網路線跟No.2連
方案三，數據機擔任硬撥工作
1. 數據機確認有啟動NAT跟DHCP服務
2. 三台X60改為基地台模式
3. 二樓交換機，接一條網路線到NO.2

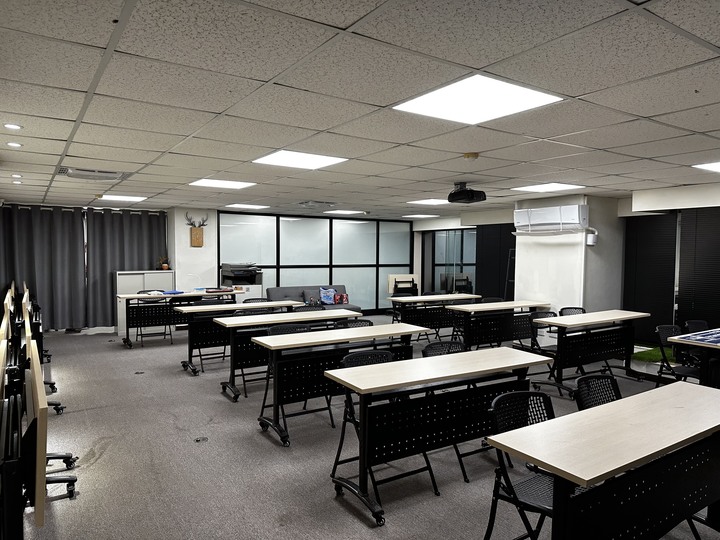

先來張辦公室照片
中間有玻璃隔間，弱電箱在門口(放置小烏龜)，一台X20在前面，一台在玻璃隔間後面
小弟建議如下，先來張圖，用word畫的，太醜請勿見怪
第一步：先處理小烏龜(我個人是將小烏龜直接用網路線接NB，然後進去裡面做設定)
小烏龜(建議改Bridge(橋接)模式，因為每台改法不一樣，把機器後面的型號在Google上搜尋即可找到改變方式，我的是帳密亂打後，記得「關」DHCP，以免上不了網；對了，順便把wifi關掉，小烏龜的wifi很爛，不建議使用)
P.S：改完後，你應該上不了網，但這是正常的，請不用擔心，下一步驟做完後就可以上網了
第二步：設定X60主路由(拿其中一台當主路由器，然後接線開機後設定)
小烏龜(後面哪個洞都OK，建議選中間的孔)網路線連接X60(X60後面接哪個洞都OK，最安全)，此台X60為主要路由；利用Deco的app連結完後，在「網際網路連線」裡(若是重置，app連接完後的第一步就是設定網際網路)設定PPPOE(Key入中華電信給你的帳密，自然就可取得)(建議其它二台就先不接上電源，這樣比較簡單，而且不會錯亂)
小提醒：
若是原本舊有設定，可以用牙籤插後面的Reset洞，常按5秒後就可回復原廠預設值，再重新設定；因為我看大大的裝置不多，有時弄不好不如直接重來比較快....
X60預設值應該會打開DHCP，記得看一下是否有開啟，以免不分配ip位置就麻煩了...
設定完畢後，你應該可以看到下面資訊

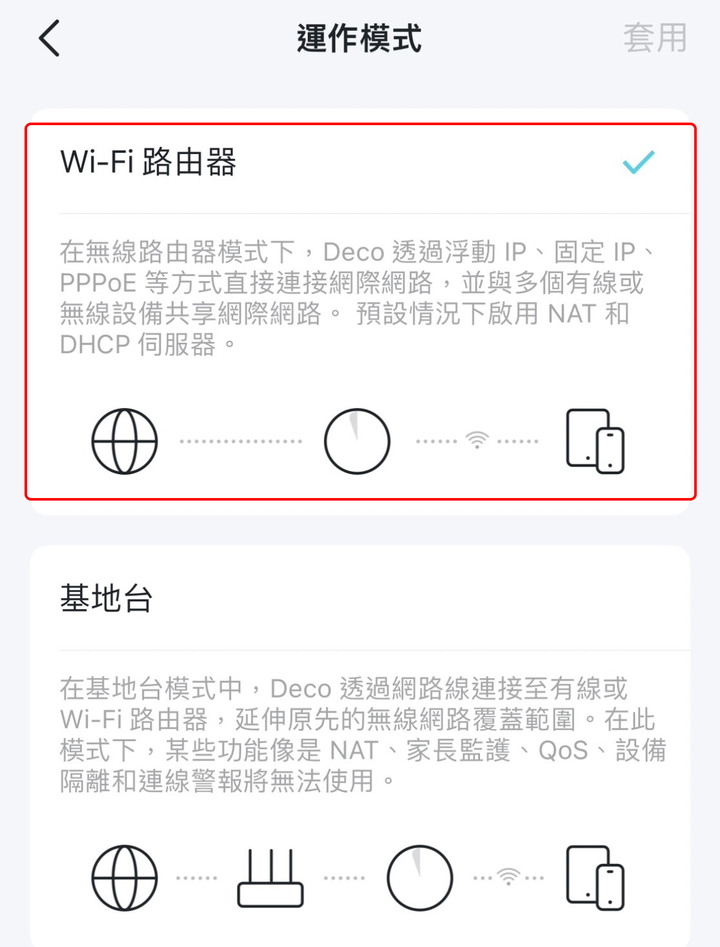

記得!!運作模式看一下是不是在「路由器模式」
然後將wifi的SSID及密碼設定好，看要不要開訪客網路...等等的都設定完畢，再進行下一步動作~
第三步：走線上二樓
然後再從X60的另一個洞，接線後上二樓，另一端接上Switch(交換器)(記得插對洞，一般不是第一個就是最後一個，有些有分)
第四步：將線路連接到電腦及第二台X60，並打開X60電源
Switch(交換器)上(交換機後面的port選中間的，第二個以及第三個孔)，一條接電腦，另一條接第二台X60(一樣哪個洞都可以)
既然線都可以牽上2樓了，在2樓的交換器到第二台X60應該問題不大，走明線+壓條即可
X60打開後，開啟手機app做設定，放著讓它跑就好，會自動完成
第五步：從第二台X60連接到第三台X60，並打開X60電源
再從第二台X60的另一個洞，連到第三台(或是這裡用無線連接也可以，因為距離近，比較不會掉太多速度)
第六步：打完收工!!休息一下喝個飲料並測速~
這樣所有X60都是有線回程，都可跑滿速
另外，若是有要設定ip指向，或是NAT導向(Web、FTP之類的)，記得等全部結束後再設定~
附上證明，「放對地方的話」隨時隨地測都是500+(小弟很龜毛，我認為申請500mb就是要跑500mb，無法接受往下降的結果><)，無論是在X20旁邊，或是在角落，或是在中間，都是滿速
所以重點是把X60放「對」地方，就可以享受網路了(至於如何放對的地方，就有賴其它高手指點了~)
我辦公室約45坪，前後各放1顆X20，所有範圍皆可滿速(500+/250+)
連接的設備有2台攝影機(一台在大門外照門口，平常有防火門關著)，一台NAS(NAS有網站跟FTP對外連接，隨時在上傳跟下載)，桌上型電腦四台，MBP一台，Vaio一台，手機+Pad約四支，一台事務機，總共有14台常駐設備；因為我們辦公室也是教室，假日為上課的地方(教類似電腦課程，所以會用到筆電及學員自已的裝備)，最大曾經有50台設備(筆電+手機，皆為無線網路連接)同時連接訪客網路，加上原本的常駐設備，最大化時大約70個連接裝置....
同時還有視訊課程的網路攝影機在連接....後記：記得交換器要有支援1000mb的，網卡也是，然後線材也要Cat.5e以上的，以免都設定完成了，但發現線材不支援，或網卡有問題之類的~
以上請參考~
)蓋酷痞德 wrote:
想再詢問一下:
小烏龜有無開啟DHCP與deco的影響是什麼呢?
(我只知道DHCP就是會指派IP給客戶端這樣)
有的人認為數據機開了這個功能，會影響到數據機的效能，網路速度會影響
其次，是現在的分享器很聰明，只要偵測到數據機上面有派IP過來，
就會自動把自己的IP換成192.168.50.1，外加上網就是透過DHCP取得IP，不會是PPPoE
很容易變成兩層NAT架構，很容易出現上網問題，甚至上網速度變慢
上網來問，為了簡化問題點，就只好都說要關掉數據機的DHCP跟硬撥PPPoE
如果知道網路架構概念的話
反而會建議保留數據機的硬撥PPPoE跟DHCP的功能
反正數據機有PPPoE relay，就算數據機沒有關掉DHCP跟硬撥PPPoE
下面的分享器一樣可以用PPPoE撥號連線，而且一樣是有Public IP，一樣只有一層NAT
有時候要問題排除，數據機有DHCP比較方便
電腦接在數據機後面就可以上網，排除防火牆或是分享器的問題，進可攻退可守
