透天IPTV孔接MOD電腦問題

家中網速是中華500M
附圖:
https://imgur.com/a/bRV3d2j
主要問題是卡在4樓的路由器不知道要怎麼設定
1.希望AUSU AC66這台路由器可以有WIFI功能
2.希望MOD可以正常收看
3.網路速度不要降速
4.1~4F的設備都可以被2樓的AX3000監管
5.所有設備都在AX3000的區網內,可以走內網傳輸檔案


=====================================
有做過一些嘗試

1.直接將3F HP的線路延伸到4樓AC66的LAN孔上
把MOD跟PC都一起插在LAN孔上
可以正常使用,但測內網速度會降到100M以下
不知道原因在哪
且沒辦法連上WIFI
(這時AC66應該是交換器狀態對嗎?)


2.A直接將3F HP的線路延伸到4樓AC66的WAN孔上
4樓AC66開啟DHCP 開啟WIFI模式
AC66的LAN 4再開啟IPTV,連接MOD
可以看MOD 但網速低於100M以下
且無法連到AX3000
(這時候AC66應該是路由器狀態對嗎?)

=====================================
疑惑點..

1.想要當WIFI分享器,AC66那台是不是一定要開DHCP?

2.DHCP下再開DHCP是否會影響網速?

3.ASUS機器底下如果設定LAN4為IPTV是不是代表該孔後面的網速最高只有100M?

4.AX3000設定為LAN4並且AC66接WAN,此時WAN顯示的是真實IP,這樣是否表示AX3000 IPTV孔後面接的設備注定沒辦法跟AX3000在同個內網下?
2022-09-11 7:17 發佈
1.開wifi不一定要開DHCP
2.第二台DHCP打開會切出第二個區網,會無法和第一台的後面設備連通
~翔哥~ wrote:
1.想要當WIFI分享器,AC66那台是不是一定要開DHCP?

不用

~翔哥~ wrote:
2.DHCP下再開DHCP是否會影響網速?

多少會影響一些

~翔哥~ wrote:
3.ASUS機器底下如果設定LAN4為IPTV是不是代表該孔後面的網速最高只有100M?

因該不會

~翔哥~ wrote:
4.AX3000設定為LAN4並且AC66接WAN,此時WAN顯示的是真實IP,這樣是否表示AX3000 IPTV孔後面接的設備注定沒辦法跟AX3000在同個內網下?

AX3000有開DHCP
AC66就無法取得實體IP

AC66有開DHCP
就無法與AX3000在同一內網
建議MOD都直接從小烏龜後拉線比較沒問題
~翔哥~ wrote:
有做過一些嘗試

1.直接將3F HP的線路延伸到4樓AC66的LAN孔上
把MOD跟PC都一起插在LAN孔上
可以正常使用,但測內網速度會降到100M以下
不知道原因在哪
且沒辦法連上WIFI
(這時AC66應該是交換器狀態對嗎?)


2.A直接將3F HP的線路延伸到4樓AC66的WAN孔上
4樓AC66開啟DHCP 開啟WIFI模式
AC66的LAN 4再開啟IPTV,連接MOD
可以看MOD 但網速低於100M以下
且無法連到AX3000
(這時候AC66應該是路由器狀態對嗎?)

不接MOD再測一次網速和Wi-Fi試試

1.Switch 20-port有支援1Gbps嗎?

2.Switch 20-port有支援IGMP嗎?

3.所有網路線都有符合
Cat.5E以上八蕊對繳線嗎?
~翔哥~
~翔哥~ 樓主

後來發現好像換個測速軟體就能正常500m了..這樣到底算不算正常..

2022-09-11 14:20
~翔哥~ wrote:
家中網速是中華500M
附圖:
https://imgur.com/a/bRV3d2j
主要問題是卡在4樓的路由器不知道要怎麼設定
1.希望AUSU AC66這台路由器可以有WIFI功能
2.希望MOD可以正常收看
3.網路速度不要降速
4.1~4F的設備都可以被2樓的AX3000監管
5.所有設備都在AX3000的區網內,可以走內網傳輸檔案

你們家這樣的網路架構有點問題!

要達成你的需求不難,改接法跟設置即可!

1.中華小烏龜,請改成橋接模式,關閉wifi。

2.AX3000開wifi,設定pppoe,開DHCP,關IPTV。

註︰AX3000可以跟AC66U組成AiMesh。

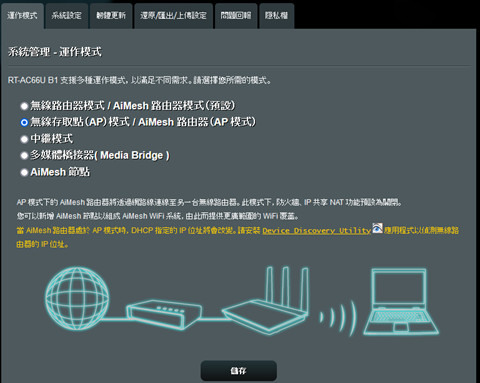

3.將3F HP switch的線路延伸插到4F AC66U的LAN孔上,將AC66U設成基地台(AP)模式。

4.MOD請單獨走線,直接接到中華小烏龜。

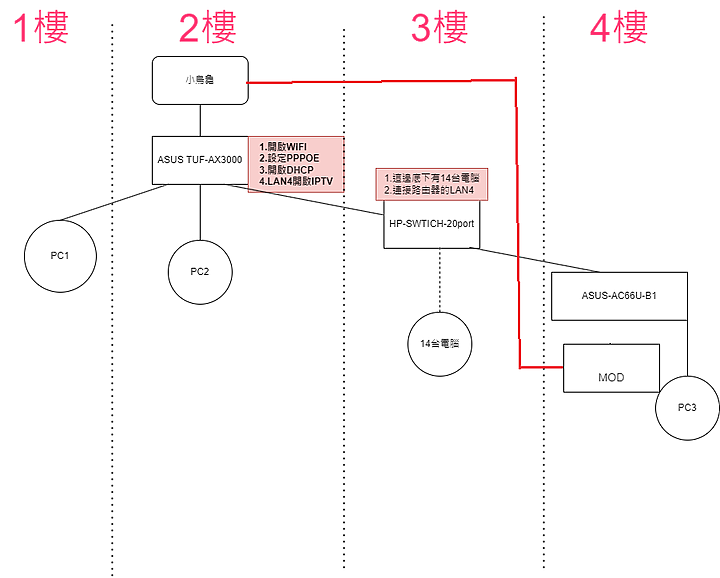

5.網路架構圖如下︰



6.HP switch的型號為何?是否具有Vlan功能?

7.MOD如果不單獨走線,而3F HP switch又具有Vlan功能,那麼請再添購2台具有Vlan功能的switch,放置在2F、4F,設置Vlan把MOD訊號跟上網數據區分開來。

8.經1~5點的改動及設置,以AX3000為主路由器,形成一個區域網,區域網內的所有有線/無線設備均能互相訪問(MOD除外)。
~翔哥~
~翔哥~ 樓主

請問2跟4樓的vlan交換機該怎麼接

2022-09-11 14:19
~翔哥~ wrote:
請問2跟4樓的vlan交換機該怎麼接

1.2F部份︰
中華小烏龜接出二條線,一條接Vlan switch,一條接AX3000的wan。

AX3000的lan接出一條線,同樣接到Vlan switch上。

2.2F Vlan switch一條線接3F HP switch。

3.4F部份︰
3F HP switch的線接到4F Vlan switch,Vlan switch後面接MOD跟AC66U。

4.該如何在switch上設置Vlan?這要講的東西很多,請自行google補充Vlan知識點。

5.此架構下,不止4F可以觀看MOD,1F~3F如果有MOD機子,均可觀看MOD。

6.由於Vlan設置繁雜,個人建議還是採取之前所說的,MOD單獨走線會比較簡單!
1.想要當WIFI分享器,AC66那台是不是一定要開DHCP?
ac66u有ap-mode,選擇它就純ap。
此時連接port無Wan與Lan的區別。

2.DHCP下再開DHCP是否會影響網速?
別說影響網速,網路會直接掛掉好嗎
dhcp是multicast組播,兩個multicast組播開下去,裝置直接癱掉。
3.ASUS機器底下如果設定LAN4為IPTV是不是代表該孔後面的網速最高只有100M?
您的asus分享器lan4是1G port,就算接mod也不會變。
但mod端port只有100M,所以接上mod後它只會在100M的速率工作。

不過若有一天mod端port用的是1G,那lan4也會以1G的模式運作。
4.AX3000設定為LAN4並且AC66接WAN,此時WAN顯示的是真實IP,這樣是否表示AX3000 IPTV孔後面接的設備注定沒辦法跟AX3000在同個內網下?
透天配線除非您方便拉線,不然vlan以外的方式都是旁門左道。
https://www.mobile01.com/topicdetail.php?f=110&t=6026917&p=2#76547894
