請教透天mesh方案建議

cwcgo

cwcgo
個人積分：44分
文章編號：85584980

44分

樓主

2022-08-14 23:38

參考先前
3樓半老透天無線網路配置問題請教
這邊也想請教大家有關透天Mesh配置

如下圖是原先網路配置
請教透天mesh方案建議

中華電信數據機是放置於2C臥室
同時有一台IP分享器兼無線AP (ASUS RT-AC58U)
客廳透過有線加一台無線AP(ASUS RT-N16)
3樓臥室3A也是透過有線加一台無線AP(ASUS RT-N16)
同時拉線給電腦使用
2樓2A臥室吃3A的無線訊號 (訊號有點弱)
最近家裡升級300M網路
想順便升級老舊設備與整棟透天無線訊號
請有經驗網友建議是否合適~~

目前規劃如下圖
請教透天mesh方案建議

紅色4個位置點會有Mesh機器
中華電信數據機依舊放置2C
同時2C會加IP分享器或是Mesh主機
客廳 & 2A臥室 mesh節點有網路孔可使用
2A臥室 mesh節點希望可以補足先前1A臥室與廚房訊號問題
但3樓浴室外mesh節點機器只能透過無線傳輸

目前有兩個想法
1. 全部使用ASUS XT8, 2C臥室兼PPPoE撥接主機
(但MOD需吃兩個網路孔)
2. 2C臥室數據機後先接ASUS RT-58U當主機, 其他Mesh用ASUS XT8當節點
3. 似乎TP-link mesh機器也是不錯選擇, 是否有推薦機種

以上3種方案不知哪一種又或是有更好方式!!??
希望有經驗網友提供建議
非常感謝

2022-08-14 23:38 發佈

文章關鍵字 mesh方案

phonex88

phonex88
個人積分：12233分
文章編號：85585255

12233分

2樓

2022-08-15 0:36

cwcgo wrote:
參考先前3樓半老透天(恕刪)

1.你原先的MOD是如何佈線的？需要看MOD的房間？

2.各樓層網路孔的位置？

3.弱電箱的位置？弱電箱內佈線的情況為何？

xavierlinw

xavierlinw
個人積分：739分
文章編號：85585834

739分

3樓

2022-08-15 6:54

https://youtu.be/FVMBA3i-RIE

蝦皮有賣

didikiki88

didikiki88
個人積分：937分
文章編號：85588619

937分

4樓

2022-08-15 12:11

cwcgo wrote:
參考先前3樓半老透天(恕刪)

cwcgo 大大您好：

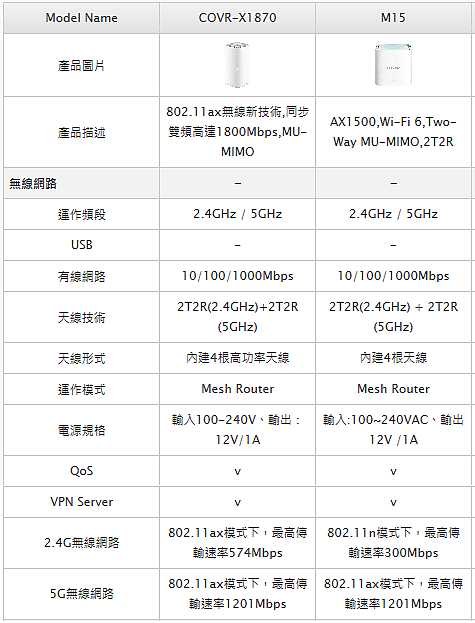

建議您可參考D-Link COVR-X1870或M15Mesh Wi-Fi無線路由器，於每一樓層擺放一台設備並以有線來組成mesh網路。謝謝。

/KiKi

cwcgo 樓主

您好, 這個看起來也ok非常感謝

2022-08-15 23:51

didikiki88

不用客氣喔～希望對你產品選購有幫助。[笑]/KiKi

2022-08-16 20:14

CcCManCcC

CcCManCcC
個人積分：17564分
文章編號：85590618

17564分

5樓

2022-08-15 15:51

擺設應該沒甚麼問題，實際還是要看穿牆情況

如果想要5G皆滿格可能得要6顆..每樓兩顆

也可以考慮Deco X68...X75

或是要晚點等XE75也可以(6E規格，價錢應該不會好看到哪去就是)

CcCManCcC

我是一層的3房2衛沒有測試過上下穿牆，但我家直線大概穿3道牆後，最斜對角的訊號會很弱。個人實測3房2衛30坪的格局，要全滿速大概要個3顆

2022-08-16 9:02

cwcgo 樓主

了解,目前也在評估有線mesh方案, 感謝

2022-08-16 18:54

奧迪康康

奧迪康康
個人積分：100分
文章編號：85590946

100分

6樓

2022-08-15 16:23

如果不要求每個空間都跑滿速，其實一層樓各一顆就好
放在主要使用網路的客廳、書房、主臥就差不多了吧

cwcgo 樓主

您好, ok 目前也是在考慮隔牆訊號衰減大小問題, 感謝

2022-08-16 0:11

cwcgo

cwcgo
個人積分：44分
文章編號：85593855

44分

樓主

2022-08-15 23:48

phonex88 wrote:
1.你原先的MOD是如何佈線的？需要看MOD的房間？
2.各樓層網路孔的位置？
3..弱電箱的位置？弱電箱內佈線的情況為何？

您好,
1. MOD於客廳 & 臥室2C, 後續臥室3A也有考慮
2. 網路孔於客廳, 臥室2A, 臥室2C, 臥室3A & 神明廳, 都是透過放置於臥室2C的IP分享器拉出
3. 弱電箱於客廳, 臥室2C & 神明廳, 網路線由臥室2C的IP分享器拉出, 透過弱電箱拉至其他樓層位置
感謝

lilyyang0326

mod是個特殊裝置不是接上網路就能看，請參照八樓的建議，重新規劃設置設備都要更改

2022-08-16 5:01

cwcgo 樓主

了解, mod目前可能傾向直接接中華電信數據機後@@

2022-08-16 18:55

phonex88

phonex88
個人積分：12233分
文章編號：85594088

12233分

8樓

2022-08-16 0:52

cwcgo wrote:
您好,1. MOD於(恕刪)

1.您好！感謝回覆！

由於您家裡是有觀看MOD的，而有MOD跟沒MOD是二種不同的網路架構！

畢竟一個只要傳輸一種訊號，一個卻是要傳輸二種訊號，而且二種訊號還要區分開來，否則容易引起廣播風暴！

2.要區分二種訊號有二個方法︰

A.用網路線區分開來(最簡單，可以省去很多設定上的麻煩，也是比較不會有問題的方法)。

就是傳輸數據封包的上網資料走一條網路線，傳輸廣播封包的MOD訊號走一條網路線。

例如︰你數據機是在2F，1F有要看MOD的客廳就要從2F拉二條網路線，一條是上網用的，一條是看MOD用的。

B.如果2F到1F只有一條網路線，不方便再多拉一條線呢？

那就要採用具有Vlan功能的switch(交換器)，把數據封包跟廣播封包給區分開來，雖然是透過一條網路線在傳輸訊號，但switch會去把二種封包，通過邏輯方式給區分開來，達到互不干擾的效果。

例如︰2F數據機==>Vlan switch==>一條到1F客廳的網路線==>Vlan switch==>1F MOD跟要上網的設備。

所以，除了放置數據機旁要有台switch外，每個觀看MOD的房間，也都要有台switch。

建議您可以先google一下Vlan的設置方法，再來評估究竟是要用網路線區分？還是要用Vlan switch來做區分？最後再來重新思考家裡網路的佈置。
