請問該如何分辨WIFI是2T2R,3T3R或是4T4R呢

孑孓911
個人積分：39分
文章編號：85516224

39分

樓主

2022-08-06 17:09

HI 大家好
小弟目前要替家裡選wifi mesh看上Linksys Velop系列
雖然知道ac1300跟ac2200差在雙頻跟三頻
ac2200多了一個5G頻道做無線回程溝通用

但是看不出來他們是幾T幾R的
規格上面只有寫幾根天線這樣
AC1300
3 條內部天線與高功率放大器

AC2200
6 條內部天線與高功率放大器

像是MX4200的硬體規格就有寫他是4T4R

想請問大家如果硬體規格上面沒有特別標註說
請問可以還可以從那裡去判斷這台WIFI設備是幾T幾R的呢

謝謝大家

2022-08-06 17:09 發佈

文章關鍵字 Wifi 2T2R,3T3R

jaredsam

jaredsam
個人積分：1510分
文章編號：85516735

1510分

2樓

2022-08-06 18:30

廠商不肯公布的秘密
因為有時候一根天線是1T1R
有時候是1T或1R
另外也有區分2.4G/5G分開或是合併

就跟路由器的CPU都不會跟手機依樣公布，最多公布是博通或高通幾核
問題13-12500與i3 4500 都是一樣核心數，效能差數倍....

最後都是靠實測

孑孓911 樓主

不願意公佈相關參數真的查資料查的很心累ＱＱ

2022-08-06 22:53

jaredsam

孑孓911 你只能查拆機實測，另外要相同版本，v1與v2用料可能不一樣

2022-08-07 1:04

phonex88

phonex88
個人積分：12000分
文章編號：85516989

12000分

3樓

2022-08-06 19:07

孑孓911 wrote:
但是看不出來他們是幾T幾R的
規格上面只有寫幾根天線這樣
AC1300
3 條內部天線與高功率放大器

AC2200
6 條內部天線與高功率放大器

AC1300==>2T2R

3天線是︰5Gx2、2.4Gx2，你可能會覺得奇怪？不是3天線嗎？5G、2.4G各2，不是4天線嗎？

其實天線是可以一根天線發出不同頻段的，所以3天線中有一根是5G、2.4G共用，為什麼會這樣？廠商的手段咩！

AC2200==>2T2R

6天線是︰5G-1x2、5G-2x2、2.4Gx2，所以實際上仍是2T2R

不是很懂的一般消費者，直覺認為天線愈多，wifi愈強，所以廠商為了產品好賣，就故意只寫天線數量，而不會告訴你究竟是幾T幾R的。

就像一根油條拆成二根來賣，消費者實際上吃到的還是一根油條，是同樣的道理！

孑孓911 樓主

感謝你的說明！

2022-08-06 22:54

systemctl

systemctl
個人積分：15229分
文章編號：85517745

15229分

4樓

2022-08-06 21:03

phonex88 wrote:
不是很懂的一般消費者，直覺認為天線愈多，wifi愈強，所以廠商為了產品好賣，就故意只寫天線數量，而不會告訴你究竟是幾T幾R的。

就像一根油條拆成二根來賣，消費者實際上吃到的還是一根油條，是同樣的道理！

雖然同為2T2R，多天線還有個好處就是接收方位廣。

一根油條雖然拆成二根來賣，只要把二根半條油條擺不一樣方位，雖然真正只吃到一根油條，但比只有一根油條無線電接收範圍還要廣很多。

AP產品實際上有幾T幾R，從規格中最高傳輸速率就可以換算出來，這個騙不了人。

systemctl

所以要知道實際上幾t幾r，直接看AP最高傳輸速率就一定知道

2022-08-06 23:27

孑孓911 樓主

我後來有找到一份表格但是還有些想問的就回在樓下了@@

2022-08-06 23:51

孑孓911

孑孓911
個人積分：39分
文章編號：85518732

39分

樓主

2022-08-06 23:50

phonex88 wrote:

請問大概要怎麼換算呢?

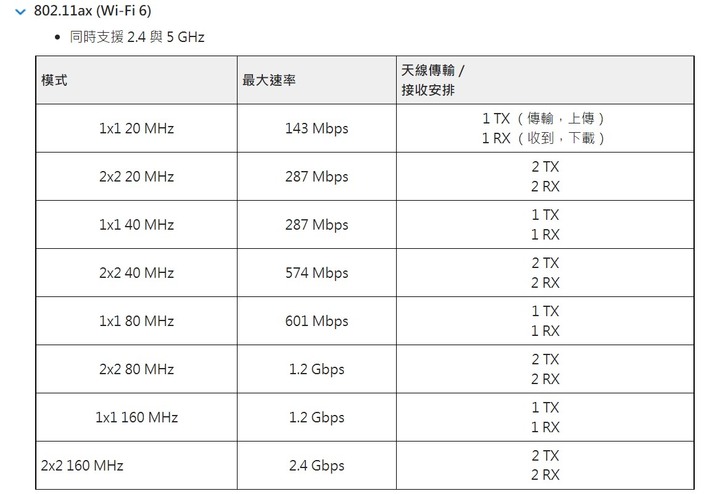

後來有找到一個intel提供的wifi協議表格
上面有標註幾T幾R,但是沒有4T4R的部分
請問應該要怎麼換算呢

或是怎麼利用這份表格呢?

https://www.intel.com.tw/content/www/tw/zh/support/articles/000005725/wireless/legacy-intel-wireless-products.html

謝謝

systemctl

systemctl
個人積分：15229分
文章編號：85518844

15229分

6樓

2022-08-07 0:14

就以最新的802.11ax(WIFI 6)為例

最低一根天線(1t1r)只占用一個20Mhz頻道傳資料，依表上所示是143Mbps

無線網路傳輸速率要上去，有兩種方法：

第一種方法加天線，例如：
1根天線：1t1r 占用一個20Mhz頻道傳資料 = 143Mbps
2根天線：2t2r 占用一個20Mhz頻道傳資料 = 143Mbps x 2 = 287Mbps
3根天線：3t3r 占用一個20Mhz頻道傳資料 = 143Mbps x 3 = 433Mbps
4根天線：4t4r 占用一個20Mhz頻道傳資料 = 143Mbps x 4 = 574Mbps

第二種方法不加天線，改加頻道數量(20Mhz x n)：
1個頻道：1t1r 占用20Mhz (20Mhz x 1)頻道傳資料 = 143Mbps
2個頻道：1t1r 占用40Mhz (20Mhz x 2)頻道傳資料 = 143Mbps x 2 = 287Mbps
4個頻道：1t1r 占用80Mhz (20Mhz x 4)頻道傳資料 = 143Mbps x 4 = 574Mbps
8個頻道：1t1r 占用160Mhz (20Mhz x 8)頻道傳資料 = 143Mbps x 8 = 1.2Gbps

現實上是又加天線又加頻道數來達到最高傳輸速率，例如：2根天線 + 8個頻道
2t2r占用160Mhz (20Mhz x 8)頻道傳資料 = 143Mbps x 2 x 8 = 2.4Gbps

這樣懂了嗎？？

Intel是賣無線網卡的，PC筆電與手機平板內建網卡主流設計就是2t2r，低階是1t1r，3t3r或以上只會出現在AP產品上，所以Intel那張表沒有列出2根天線以上的情況，只要懂以上原理自己輕鬆算出來。

例如4t4r 802.11ax = 143Mbps x 4 x 8 = 4.8Gbps

很多中階以下Wi-Fi 6路由器不支援160Mhz 頻道寬度，包括80Mhz + 80Mhz
4t4r 80Mhz 802.11ax = 143Mbps x 4 x 4 = 2.4Gbps

入門款卻配了4支天線，實際上只是
2t2r 80Mhz 802.11ax = 143Mbps x 2 x 4 = 1.2Gbps

孑孓911 樓主

感謝你的熱心回覆與教學！只能五分好評，開車永遠沒有紅燈，停車永遠有停車位，我消化一下十分感謝[謝謝][謝謝][謝謝]

2022-08-07 7:03
