狹長透天網路規劃抉擇

fingdren

fingdren
個人積分：3分
文章編號：84964518

3分

樓主

2022-05-28 10:48

機中網路整個重新規劃
看了大家的案例
還是有一些差異及疑問
先貼上自己的兩種可能方案

狹長透天網路規劃抉擇

A案與B案的差異是1F是"7PORT路由器+後面分享器及交換器"及"5PORT路由器+2個分享器及2個交換器"

說明如下
1.四台筆電+六支手機+一台平板+至少兩台電視
2.中華300M/100M
3.圖上的走線是拉cate6網路線
4.三樓半狹長型透天(寬4.3公尺x長18公尺)

問題如下
1.小烏龜及路由器放一樓弱電箱，這樣散熱有無問題(這點應該B案是較好嗎?)
2.兩個方案的優缺點及可行性
3.想做mesh網路，目前先規畫硬體，設定方面會慢慢研究，也請大家不吝指教
4.考量無線及有線使用，請推薦WIFI6 分享器及路由器，預算3萬夠嗎?

以上麻煩先進指教，感謝各位

2022-05-28 10:48 發佈

文章關鍵字透天網路抉擇

jaredsam

jaredsam
個人積分：1531分
文章編號：84964915

1531分

2樓

2022-05-28 11:51

樓主 TV 指得是 MOD?還是安博盒子?

fingdren 樓主

你好，是指安博盒子及電視本身，家中無MOD，謝謝。

2022-05-28 20:12

kuan93

kuan93
個人積分：2837分
文章編號：84965327

2837分

3樓

2022-05-28 13:00

fingdren wrote:
機中網路整個重新規劃(恕刪)

每樓弱電箱各放一台1g的switch(4或8孔.幾百元便宜的就好.).將弱電箱的所有網路線接到switch.小烏龜接到switch.其他路由器就接到各樓牆壁的網路孔.小烏龜wifi關閉.路由器都設ap模式.全部的ip都給小烏龜分配.這樣全棟都在同一區網.我家裡3樓4.120/50m凱擘寬頻.5台桌上型電腦.一台監視器.一台nas.無線設備很多.從數據機端到最遠端3樓後面房間.網速都一樣.也很穩定.ping沒掉封包.供參考

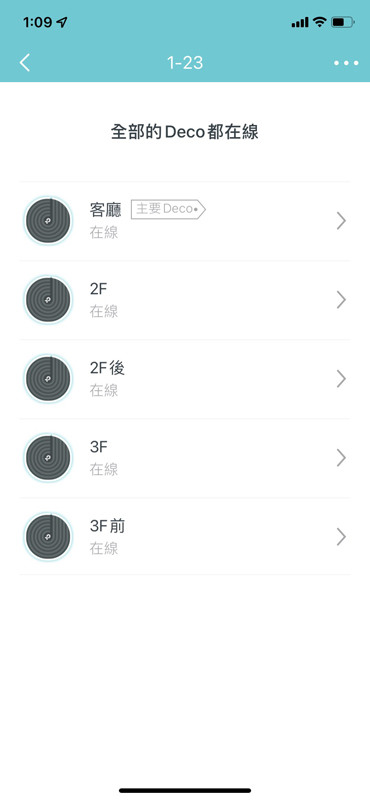

另外mesh最好用有線連接.各個房間及客廳各放一台.這樣走到哪裡網速都不會掉.我家裡是使用deco m4 5台(費用不到6千).但m4不知是否能夠跑到300m.

kuan93

謝謝.因為我裝的是120/50m.沒裝過300m網速.所以不確定

2022-05-28 15:23

phonex88

不客氣！只要網速是1G(1000M)以下，M4這台都適用。

2022-05-28 19:35

ulimie

ulimie
個人積分：1910分
文章編號：84965550

1910分

4樓

2022-05-28 13:34

既然所有各樓層的綠色無線分享器都可以直接接到一樓的路由器1，那麼我會這樣做：

中華數據機 > 一樓主路由器1 > 16 port SW > 所有的綠色無線分享器1-5以 AP 模式運轉
所有的 TV、小米盒子都直接接在這個 16 Port SW 上。

所有 client 都接在 "同一個 SW" 上，好處多多。

fingdren

fingdren
個人積分：3分
文章編號：84968238

3分

樓主

2022-05-28 21:13

kuan93 wrote:
每樓弱電箱各放一台1g(恕刪)

你好，
目前實線已拉好
1~3樓各一個弱電箱
2樓及3樓的錢後面房間各有一條網路線到一樓弱電箱
1樓弱電箱對面的電視牆也拉一條線到弱電箱
對面電視牆有各拉一條到1樓後面餐廳及2樓前面房間的電視牆
感謝你的提議

fingdren

fingdren
個人積分：3分
文章編號：84968348

3分

樓主

2022-05-28 21:32

ulimie wrote:
既然所有各樓層的綠色(恕刪)

你指的是如下圖這樣嗎?

點我看大圖

不過我並沒有將電視那一面牆的網路線全部拉到一樓弱電箱，
一樓弱電箱與電視是對面的牆面，
只有從弱電箱拉一條實線到電視那一面牆，
本規劃靠那條線接交換器分給其他安博盒子及電視，
看來我是搞錯路由器及交換器的用途了，
所以改成上圖那樣，
交換器1接路由器6後接安博電視，
這樣可以嗎?
謝謝你

ulimie

ulimie
個人積分：1910分
文章編號：84968573

1910分

7樓

2022-05-28 22:07

fingdren wrote:
你指的是如下圖這樣嗎?

不是，依 #6 樓的圖說明，重點在：
中華數據機 > 一樓主路由器1 > 交換器 > 其他 WIFI 基地台2-6
主路由器可以沒有 WIFI 以便和數據機一齊擠進弱電箱。交換器(用 8 Port 的?) 能不能也擠進去就看造化了。

#6 樓的圖的順序看起來是：
中華數據機 > 交換器 > 多個路由器1-6

kuan93

kuan93
個人積分：2837分
文章編號：84968650

2837分

8樓

2022-05-28 22:20

fingdren wrote:
你好，目前實線已拉好1(恕刪)

1.全棟的網路孔無論在甚麼地方.只要有連接到switch.而各個switch都有相通.最後也有連接到小烏龜.這樣網路都會通.
2.switch的功能可以看成多孔的延長線.主要的是供給過多的有線設備.沒有其他功能.
3.設定為ap模式的路由器.其功能只是供給wifi.無其他功能.
4.路由器若設定為路由模式.可能產生2個可能.一為全棟無同一區網.二為可能受限於路由器本身硬體關係.網速可能不會達到原本申請的網路.
以上個人意見僅供參考.

fingdren

fingdren
個人積分：3分
文章編號：84976022

3分

樓主

2022-05-30 0:42

kuan93 wrote:
1.全棟的網路孔無論(恕刪)

感謝kuan93大的說明及提議，
總算搞清楚主路由器、路由器(AP)、交換器的差異
在不額外買主路由器的狀況下
你測試過後也是可行的
應該就是如下圖所示(F案)

點我看大圖

ulimie wrote:
不是，依 #6 樓的...(恕刪)

感謝ulimie大的說明及提議
你的方式是如下圖嗎?(H案)

點我看大圖

最大的問題就是怕弱電箱無法再放交換器(8孔)

ulimie

對的，記得 WIFI 1-5 是以基地台模式運作。

2022-05-30 15:56

fingdren 樓主

感謝ulimie大的細心，趁水電及油漆還在現場，已多增加6孔插座作備用，為了家中的網路思考了好多天，總算應該快搞定了，感謝ulimie大及kuan93大的幫忙

2022-05-31 17:33

didikiki88

didikiki88
個人積分：937分
文章編號：84981053

937分

10樓

2022-05-30 15:34

fingdren wrote:
機中網路整個重新規劃(恕刪)

fingdren 大大您好：

建議您可以參考D-Link EAGLE PRO AI 系列產品M32。於每個樓層至少佈建一台，並以有線連接來組成有線mesh網路。再視實際的無線收訊品質再作擴充。謝謝。

/KiKi

fingdren 樓主

謝謝didikiki88大的推薦

2022-05-30 23:05

didikiki88

不用客氣喔~ 若需要我們更詳細的介紹，歡迎私訊我或致電D-Link技術支援。謝謝。 /KiKi[加持]

2022-05-31 9:46
