有線MESH配置請益

家裡是使用社區網路,原先透過switch(交換器)連接各樓層路由器,並且路由器需要設定固定ip。在二樓部分除了監視器在客廳,其他都塞在弱電箱。
有線MESH配置請益

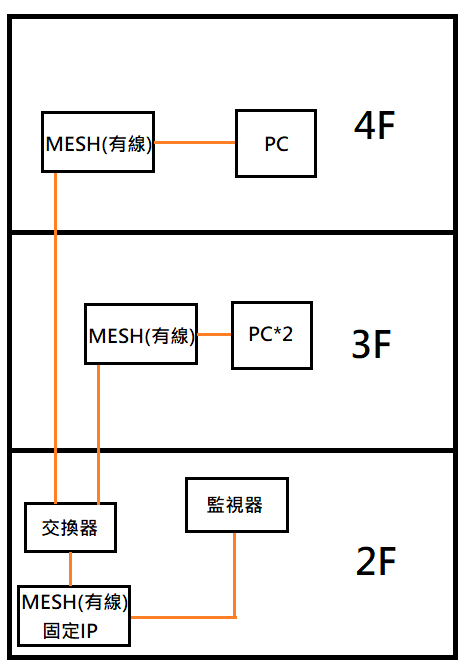

我問過某間客服得知Mesh是不能3台都設定各自的ip,所以目前想了兩種方式如圖:
有線MESH配置請益


有線MESH配置請益

比較有疑問的是監視器是否能順利使用遠端連線。
以及電腦+手機等設備總共約有8~10個分佈各層樓,因為預算不高所以擔心會比原先有3個ip以及路由器的連線方式不穩。
2022-05-12 15:55 發佈
文章關鍵字 有線MESH配置
a520931 wrote:
比較有疑問的是監視器是否能順利使用遠端連線。
以及電腦+手機等設備總共約有8~10個分佈各層樓,因為預算不高所以擔心會比原先有3個ip以及路由器的連線方式不穩。

1.能否順利遠端連線,要看你家裡內網佈置,是形成一個單獨內網,或是形成二個以上的內網而定。如果不是很懂這觀念的話,安全起見,建議你採用圖2的佈置。

2.圖2,mesh主機取得固定IP,開啟dhcp功能,其它二台mesh子機,設為AP模式,IP位置設為自動取得。

3.請問你的主路由器型號?mesh機的型號?你可以自行判斷哪台的性能較好?拿來做主路由。

如果是原先的主路由性能較好,則是主路由繼續當主路由,三台mesh機都設為AP模式。如果是mesh機性能較好,則是拿一顆mesh機當主路由,其它二顆設為AP模式。

至於舊的路由器?隨便處理囉!
phonex88

如果是N300型wifi 4路由器,那真的要拿新買的mesh機當主路由。

2022-05-12 22:58
a520931
a520931 樓主

因為我不是很懂網路,所以想說只用一組ip會不會比3個ip不穩

2022-05-12 23:34
1.IP不是愈多就會愈穩愈好!IP的重點是不能有衝突(IP位置重複)。

2.以下為個人猜測,有錯請指正!
社區網路只是拉條網路線到你家的弱電箱,並沒有給你數據機,對嗎?

社區網路不是給你帳號、密碼,而是給你一組上網資料(IP位址、子網路遮罩、預設閘道、DNS伺服器),你必需要在路由器的internet設定中,填入這些資料,才能上網,對嗎?

所以你目前家裡的網路佈置,是社區網路的網路線插入交換器中,然後交換器接線到各樓層路由器的wan口,每個路由器都是填入相同的上網資料,對嗎?

如果以上我說的都沒錯,那麼你並不是用3個IP,你其實只是用同一個IP而已。

3.照你圖1所示,你這樣設置,你的裝置上網(PC、手機),網路使用上不會怪怪的嗎?或是會發生連上網卻上不了網,必須要斷網重連,或是要重新開機才能上網的情況?

如果會有以上的情況發生,就表示你的IP是有衝突到的。

4.依你現有的裝置佈置,建議改善方式︰
社區網路的網路線接2F路由器的wan口,2F路由器填上上網資料。路由器中的區域網路設定,DHCP開啟。

交換器可以拿掉,從2F路由器的lan口接線到3F路由器的lan口,3F路由器的internet設定中,wan存取類型由固定IP位址改為DHCP動態IP(自動取得)。區域網路設定中,DHCP關閉。

4F路由器同3F一樣的接法、一樣的設置。

建議你可以先改成這樣的佈線設置試試看,應該會比你原先的要順暢。
a520931
a520931 樓主

前面都如同你所說,只是每台路由器輸入的ip我確定不同,所以沒有衝突(以使用8年),當初好像是弱電箱都沒有110V電源,所以都是由2F弱電箱的交換器拉線上去各樓層弱電箱,再用RJ45母對母連結該樓層預留線。

2022-05-13 11:42
a520931
a520931 樓主

我會先依照你建議的方式修改,然後把RJ45母對母改用網路線延伸盒,以及檢查各網路線品質。你的說明非常清楚,感謝!

2022-05-13 11:47
phonex88 wrote:
1.IP不是愈多就會...(恕刪)

今天測試樓路由器網速總共3組發現我2組都30mbps,1組20mpbs。
我用筆電接到2樓交換器,電腦輸入20mbps的ip,網速是一樣的。
我猜想是用ip來限制網速,所以我家是30+30+20
a520931
a520931 樓主

這個情況就特殊了,社區網路是當初請認識的店家來做的,主機放在我家(應該是負責發送虛擬ip),然後再透過交換器接到其他戶

2022-05-15 1:57
a520931
a520931 樓主

至於網路費我就不方便說了,只能說不會讓我想換光世代的價格

2022-05-15 2:13
我覺得樓主 不知道啥是mesh
真mesh就是WIFI 無縫連接 !! 不須手動切換WIFI 也不會斷線
假mesh就是WIFI 無縫連接 !! 不須手動切換WIFI 但會斷線
上述兩種 都一定要在同一區網 同一真實IP ..................
因為要是在兩種不同區網下WIFI切換一定斷線(特殊商用設備不列入...)
多IP沒意義,除非你有特殊需求,不然你只需要一組對外IP可以連線就好

-----------------------------------------------------------------------------------------------------------
通常社區網路拿到的IP 有可能是真實IP 或是 虛擬IP
樓主對外IP在下列3個區間內,就代表拿到的是虛擬IP
A級:10.0.0.0 – 10.255.255.255
B級:172.16.0.0 – 172.31.255.255
C級:192.168.0.0 – 192.168.255.255

通常市面上路由器拿到IP後 會NAT+DHCP,
區間通常是
192.168.1.2-192.168.1.255
192.168.0.2-192.168.0.255
因此假設你拿到路由器後,都直接設定路由器
你的路由器按照聯網順序 最可能是
路由器2F 拿到真實IP/虛擬IP再DHCP後,路由器本身是192.168.1.1
路由器3F是192.168.1.2
路由器4F是192.168.1.3
a520931
a520931 樓主

我家的3組ip都是你說的B級,後來我有確認監視器後來應該是使用p2p的方式連線

2022-05-15 1:59
a520931
a520931 樓主

目前網路接法如圖1所示,也是為什麼要輸入3組不同ip

2022-05-15 2:16
a520931 wrote:
今天測試樓路由器網速總共3組發現我2組都30mbps,1組20mpbs。
我用筆電接到2樓交換器,電腦輸入20mbps的ip,網速是一樣的。
我猜想是用ip來限制網速,所以我家是30+30+20

想請問一下,之前你說的你的網速是下載30M/上傳5M,是你自己測的?還是社區網路公司跟你說的?

如果是自己測的,建議你打個電話問一下社區網路公司,你所申辦的網路,網路速度究竟是多少?

不是說你有錯,而是依你所述的,3個IP,每個IP又分派各自的網速,這對一家網路公司而言,工作量大增,且管理不便,很不合理!

假設今天你想再增加一台路由器,社區網路公司會再給你一個IP嗎?
a520931
a520931 樓主

請搭配我4樓的留言。 網路是我自己測的,會有20m跟30m應該是因為好幾年前有抱怨網速慢,店家提速的,至於20m的ip是多設置一台路由器時去要的

2022-05-15 2:03
先感謝各位的留言,我學到很多
我會先處理好網路的問題,再來考慮mesh了,要形容我家網路現況,就像我有80m的速度(30+30+20),用路由器限制各虛擬ip限速(有錯再麻煩指正)
至於要說為什麼會有這個情況我可能也說不清了
樓主 你圖1應該是錯的
你圖1的2樓交換器前面 應該還有一台路由器!!

另外不懂樓主為何需要3個IP??

現在網路限速 有新的方式
智慧調速

不直接限制IP速度
相較之下 省比較多網路資源
因為IP限制速度 可能原本網路總網速100M 限制之後有部分路由器 要拿來調配
實際只剩下80M左右的網速

之前有認識的同事
家裡是大樓 4房 因弱電箱易熱 又不希望路由器放外面拉兩條網路線很醜
就問過是否弱電箱放交換器 各房間網路孔有網路
可是因為社區網路只給一個虛擬IP
他直接交換器,就只有一個房間網路孔會有網路,看哪個房間先取得
要多個 弱電箱一定要接有DHCP功能的路由器(但現在命名混亂,有的高階交換器也有DHCP功能...)
a520931
a520931 樓主

交換器的前面也是交換器,1條是我家。其他3條是到其他住戶。在更前面應該是負責派送IP的機器,算是店家的機器了

2022-05-15 13:11
樓主
你交換器 指得是房間外面的大樓交換器???
另外2/3/4樓 是不同戶? 我以為你是新加坡式透天(1F車庫,2/3/4F是同一所有人)
通常網路架構
大樓交換器-每戶弱電箱-弱電箱有交換器(有的弱電箱建商有送100M的路由器)
所以通常你弱電箱裡面要放一台路由器再接交換器分接到各樓層的網路孔
不信
樓主你拍弱電箱 就可以看到 你外線後面與交換器前面,一定有一台機器,可能是無WIFI的路由器

或是樓主 你2/3/4樓 是不同戶,雖然每層樓所有權都是樓主
大樓交換器-2F弱電箱
-3F弱電箱
-4F弱電箱
可是這樣就是你要付3組社區網路費用阿...
或是社區網路買2送1,在怎樣也不可能只有1個費用....
a520931
a520931 樓主

我是透天沒錯喔,1f有一台電腦機殼,我推測是負責控速以及分派虛擬ip,後面就如同樓上我的留言。至於費用那台主機電費是我家繳的所以有抵網路費,店家也是認識的所以多個ip沒多收錢

2022-05-15 13:53
