請問四層樓透天厝用switch串連的問題？

99yen
個人積分：2210分
文章編號：81136067

2210分

樓主

2021-03-17 21:59

會開始研究線路線路是因為4樓電視 youtube播放4k 60fps卡頓不順暢

今天檢查了一下線路
網路為中華電信光世代100M

1.小烏龜提供4port 1000M
1後面分別接: 1樓8port switch/監控/保全/2樓switch(共四個設備）

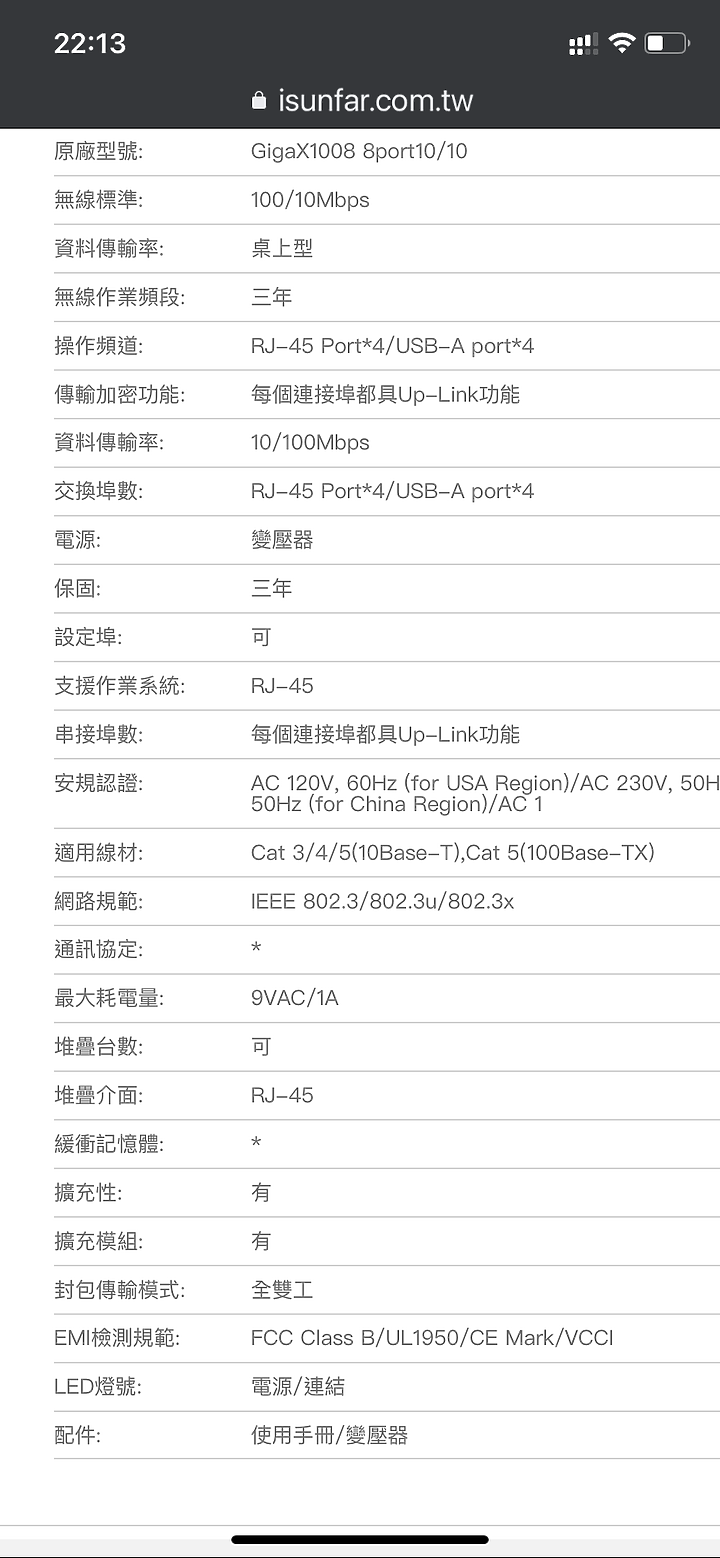

switch型號如圖 Asus 8port 10/100M/1.6G
請問四層樓透天厝用switch串連的問題？

問題來了
2F switch在拉一條線延伸到3F switch
3F switch在拉一條線延伸到4F switch
4F switch線路在到房間的無線ap
此台Ap負責pppoe撥號連上網路在經由dhcp分享5G無線網路給電視使用

請問這種多台switch串接會不會造成明顯延遲

如果把switch都換成1000M的這樣會有差異嗎？

ps.1 全棟線路都是cat5e(1000M)所以線材應該沒有到不了100M的問題。

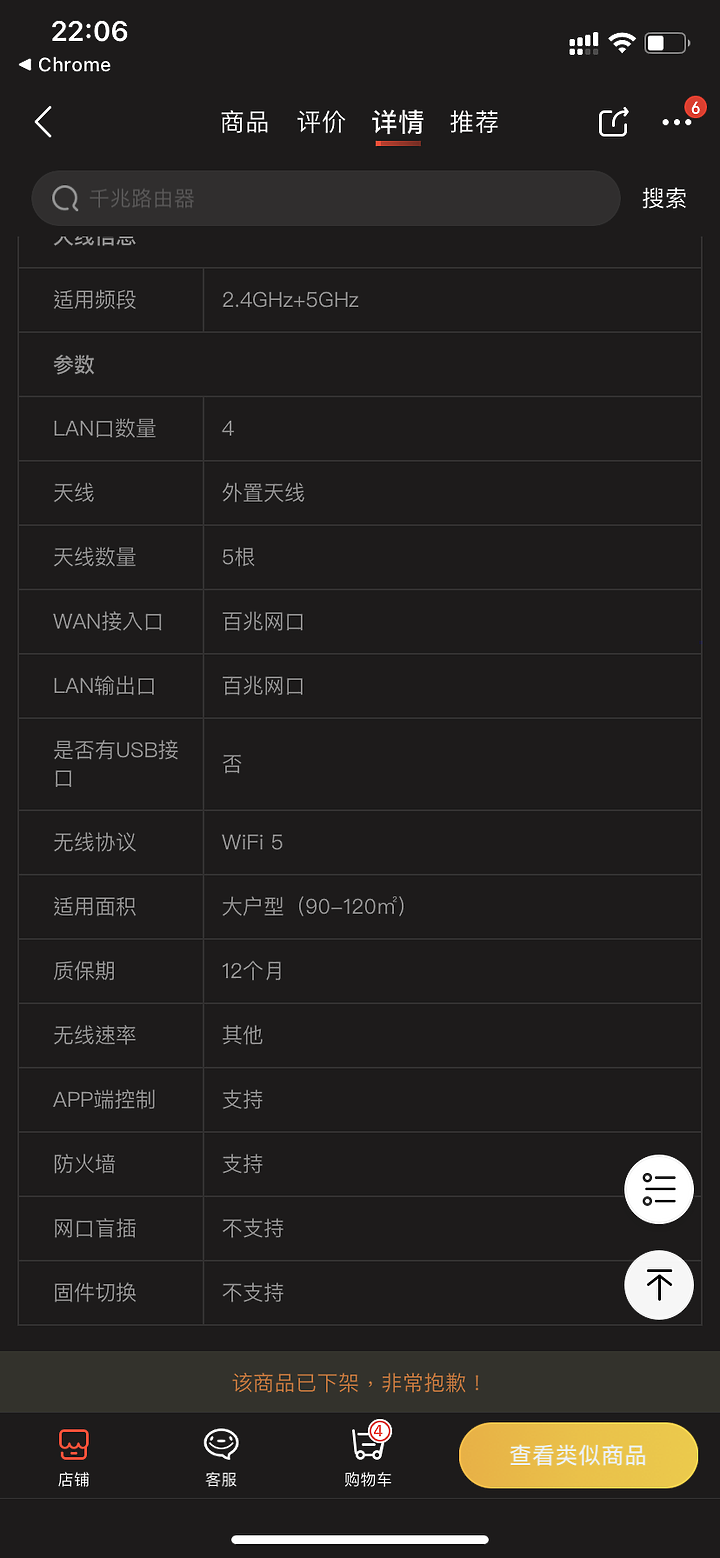

Ps.2 無線ap為 tp-link TL-WDR6500
請問四層樓透天厝用switch串連的問題？

這台當初也買不便宜應該不是塞在這台

如果覺得討論有幫助可以評分，如果沒幫助也請一笑置之～

2021-03-17 21:59 發佈

文章關鍵字樓透天厝 Switch 問題

allen_yeh

allen_yeh
個人積分：771分
文章編號：81138114

771分

2樓

2021-03-18 5:38

99yen wrote:
會開始研究線路線路是...(恕刪)

99yen wrote:
會開始研究線路線路是因為4樓電視 youtube播放4k 60fps卡頓不順暢

今天檢查了一下線路
網路為中華電信光世代100M

1.小烏龜提供4port 1000M
1後面分別接: 1樓8port switch/監控/保全/2樓switch(共四個設備）

switch型號如圖 Asus 8port 10/100M/1.6G

問題來了
2F switch在拉一條線延伸到3F switch
3F switch在拉一條線延伸到4F switch
4F switch線路在到房間的無線ap
此台Ap負責pppoe撥號連上網路在經由dhcp分享5G無線網路給電視使用

請問這種多台switch串接會不會造成明顯延遲

如果把switch都換成1000M的這樣會有差異嗎？

ps.1 全棟線路都是cat5e(1000M)所以線材應該沒有到不了100M的問題。

Ps.2 無線ap為 tp-link TL-WDR6500

這台當初也買不便宜應該不是塞在這台

1. 設備串接太多層了，若只有四樓需要上網，直接想辦法拉一條一樓到四樓的線路接上四樓的TP LINK
2. 線路理論上 1G 沒問題，但要看壓接&UTP線材/接頭品質

aru

aru
個人積分：1215分
文章編號：81138246

1215分

3樓

2021-03-18 6:38

99yen wrote:
4樓電視 youtube播放4k 60fps卡頓不順暢

4樓線路 http://speed.googlefiber.net/ 跑多少?

Have a nice day~

robert_net99

robert_net99
個人積分：336分
文章編號：81141362

336分

4樓

2021-03-18 11:16

99yen wrote:
會開始研究線路線路是(恕刪)

小烏龜都已經是1000M的，結果對內Switch串接都是100M的
還串了3、4層，到4樓的使用者會慢是可以預見的
1000M (小烏龜) => 1F 100M Switch => 2F 100M Switch => 3F 100M Switch => 4F 100M Switch => TV
這種架構在4F 的要上網，不慢也難

建議改為星狀架構，就是以小烏龜為星狀中心
各接一條線到各樓層的Switch
至少4F接電視要大頻寬的，Switch換成1000M

1000M (小烏龜) 1 Port => 1F xxM Switch => 監控/保全
1000M (小烏龜) 2 Port => 2F xx M Switch
1000M (小烏龜) 3 Port => 3F xx M Switch
1000M (小烏龜) 4 Port => 4F 1000M Switch => TV

5這樣的話，TV 只要兩層都是 1000M 就到Internet 出口了，也不會被100M好幾層給卡住。
其他樓層有需要也可比照辦理...

Lilyandy

Lilyandy
個人積分：2040分
文章編號：81141794

2040分

5樓

2021-03-18 11:41

99yen wrote:
會開始研究線路線路是(恕刪)

呃…asus那台只有100M，你要如何讓它跑1000M啦~~~~
這是不可能的事情好嗎？
請升級機器吧！

給個基本常識~~~

99yen

99yen
個人積分：2210分
文章編號：81142844

2210分

樓主

2021-03-18 13:01

Lilyandy wrote:
呃…asus那台只有100M，你要如何讓它跑1000M啦~~~~
這是不可能的事情好嗎？
請升級機器吧！

給個基本常識~~~

其實架構方式我大概了解
是我我也會拉星狀由1F輻射到1.2.3.4F
所以我對以前的人用串接Switch的方式感到很納悶

由於目前只有光世代100M
舊的switch也可以處裡1.6G bps 背板頻寬
且沒有內網NAS需求所以我一直沒去換或改變switch架構與設備

重新拉線比較麻煩
因為我每層樓都有弱電電器箱
管路很複雜還要算線長買線拉線等等
所以才想說是不是單純更換設備會有明顯改善
EX:4台Zyxel合勤 GS-108B V3 8埠桌上型乙太網路交換器
這台8PORT有 4 個 QoS 連接埠(2高優先權+2中優先權+4一般通道)
其中2F->3F與3F-4F都接在高優先權上

如果覺得討論有幫助可以評分，如果沒幫助也請一笑置之～

Lilyandy

Lilyandy
個人積分：2040分
文章編號：81143076

2040分

7樓

2021-03-18 13:18

99yen wrote:
其實架構方式我大概了(恕刪)

原來如此，您是接手的…
這就真的很麻煩，
多數MIS心中的痛啊~~~~

不過…舊的switch只能處理背板1.6G頻寬？
這會不會太少了…
之前賣掉的D-Link DGS1210-10背板頻寬也有20G啊…
(現在改用同系列的DGS-1210-28，背板頻寬40G…)

外網網速就算了，反正固定在100M，
所以建議直接對Switch下手，
起嘛先直上1000M機型，
如果內網網速又有更大的需求的話，
甚至得用上10G Switch，
至於Router…個人覺得處理效能應該也沒好到哪…
二手的~~~~
FortiGate 50E約NT$3000上下；(這比較滑算…)
FortiGate 60D約NT$1000上下；(這台很舊了…)
FortiGate 40C約NT$400上下。(這台又更舊了…)
這些機型都可以處理內網1G，
遠比asus那台100M的玩具有用啊…

哇~~~~
賓果~~~~
居然是合勤的…@@"
而且是無網管型的…
不過，內網應該可以順利跑接近1000M吧？
若不行，關鍵可能在Router了…
不過，通常Router不太管Swtich才是…除了DHCP之外…

twddhot

twddhot
個人積分：1098分
文章編號：81144536

1098分

8樓

2021-03-18 15:00

99yen wrote:
會開始研究線路線路是(恕刪)

此台Ap負責pppoe撥號連上網路在經由dhcp分享5G無線網路給電視使用
你在電視上測速看看...如果沒有特別需求，這台無線其實無須撥號...當純AP會比較好

99yen

99yen
個人積分：2210分
文章編號：81144897

2210分

樓主

2021-03-18 15:27

twddhot wrote:
此台Ap負責pppoe撥號連上網路在經由dhcp分享5G無線網路給電視使用
你在電視上測速看看...如果沒有特別需求，這台無線其實無須撥號...當純AP會比較好

其實我家各樓層都有WIFI機
為了使用簡單方便
每台獨立撥號
不然每台都還要插電腦進去關DHCP 比較麻煩

如果覺得討論有幫助可以評分，如果沒幫助也請一笑置之～

twddhot

twddhot
個人積分：1098分
文章編號：81145105

1098分

10樓

2021-03-18 15:41

99yen wrote:
其實我家各樓層都有WIFI...(恕刪)

你測速如果沒問題的話，對外100M，設備100M這沒什麼問題
那你看YOUTUBE 4K60會卡頓，不是當下ISP與YOUTUBE間頻寬低...就是你家有人跟你搶頻寬...
或是你中間有線材接頭不良，導致連線品質不穩...
