各位大大好,
小弟最近正在進行新家整修, 但是看到弱電箱內網路線的配置後不懂了.
請各位大大解惑.
1F Switch-1 8 port: 除了 Port-1接了一條橘線, 其他 2-8 Port 分別負責 1F 以及 2F 共七個牆壁上的網路孔, 還有一個光纖配線盒
2F 無
3F 有一條橘線從暗管出來, 沒接其他裝置
4F Switch-2 8 port: 除了 Port-1接了一條橘線, 其他 2-8 Port 分別負責 3F 以及 4F 共七個牆壁上的網路孔
小弟的問題是
A. 此弱電箱網路配置如何連接外網? 照理說應該有一個 Switch 的 Port-1 要連到外網
B. 假設 3F 的橘線可以連接外網, 但是這條橘線的另一頭應該只能連接到 1F 或是 4F 其中一個 Switch 的 Port-1,
那不就表示另外一個 Switch 不會連通嗎?
小弟才疏學淺, 請各位大大多多指教了. 感謝!!!
他們佈線，通常會用一般電話/天線思維來作
網路佈法:
1F箱→2F箱，2F箱→3F箱，3F箱→4F箱...把網路切成一段一段
1F要到4F要經過2FHub,3FHub,4FHub
由於HUB(repeater)有5-4-3限制，各樓都有終端設備時就會造成網路異常
這時候只能更高階的HUB(每點都改用交換器，一台8K~20K不等)或重新破壞裝潢佈線
所以，請建商把弱電管留好，只佈設電話或水線即可，需要時再請專業的弱電廠商來施工
一般專業的弱電廠商會把建商所佈的網路全部拉出，換線重作，可以確保10年線路使用
MOD或Cable安裝時，因建商已經把弱電管塞滿了，所以會重新佈明線拉網就是這個道理

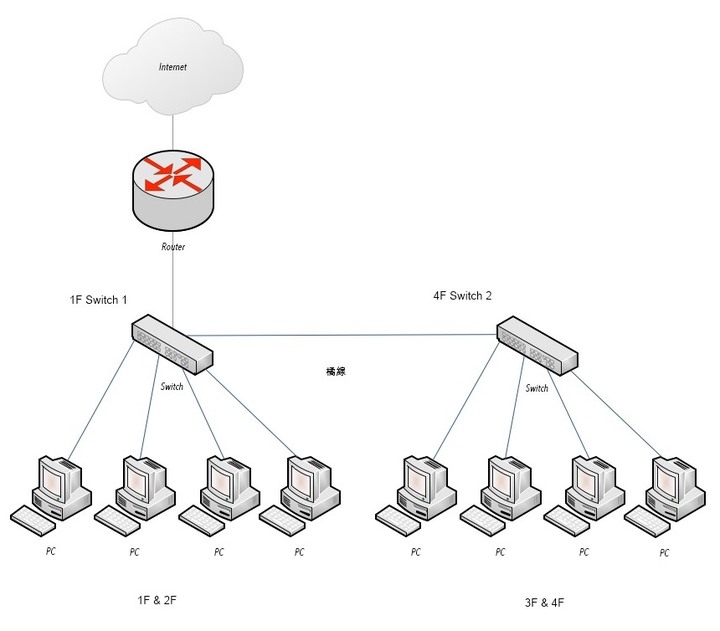

大致了解你的網路接法, 1F & 4F各有一個Switch, 用了一條橘色網路線連接這兩台Switch, 8 port都插滿, 這樣如果ISP來的數據機(圖中的Router角色), 會沒地方接, 勢必你得換掉8 port Switch成更多port的Switch滿足所有房間的RJ-45接口, 不過以家庭常用情境來看, IP分享器同常會放在Switch前, 也能解決內網埠口不足情況, 但弱電箱有可能遮蔽無線網路, 弱電箱也不會在屋內較好的位置
原本的配置能用, 前提是你能接受ISP給你的數據機已內建NAT與WIFI(功能通常不會很好...)
注意的點不外乎線材與Switch, 線材少說要Cat.5e或Cat.6, 尤其是前面網友說的, 當作家庭內網骨幹的線一定要好, Switch至少要支援1Gbps, 我購屋時看到建商只給10Mbps Switch真是傻眼, 裝潢時全部丟掉, 線路重拉線
