網路基礎架構問題請教

TRAVIS46
個人積分：33分
文章編號：80521718

33分

樓主

2021-01-20 16:57

最近在裝潢住家
原始建商附的switch是10/100Mbps規格的有點鳥,打算直接換到至少有2.5Gbe的switch,合併連原本埋好的線一起做升級

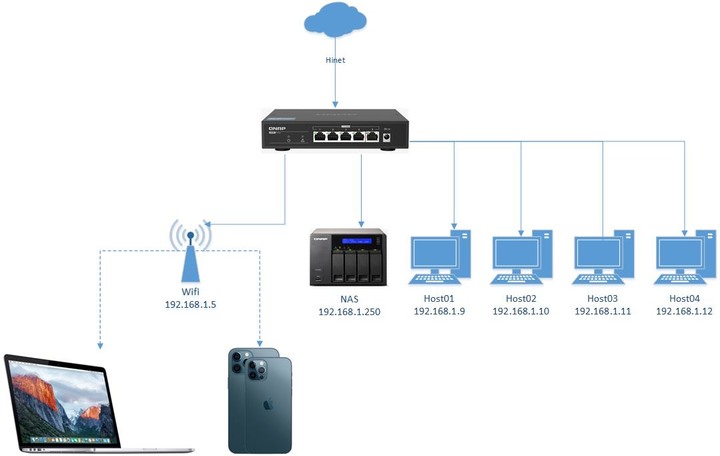

自己畫了一網路規劃圖,但太久沒有碰過這個領域想請各位高手幫我看看是否可行
網路基礎架構問題請教

其中實線都是有線連接,虛線則是無線連接
想問這樣規劃下,所有的機器都會在同一個網芳之內嗎？
實線連接的桌機或是無線連接的手機.筆電都可以去存取nas裡面的資料？
感謝各位

2021-01-20 16:57 發佈

文章關鍵字網路基礎架構問題

唐竹

唐竹
個人積分：551分
文章編號：80522260

551分

2樓

2021-01-20 17:30

可以
1、小烏龜開硬撥，然後開DHCP SERVER

2、AP的部分都用AP模式，不要用Router模式
這樣做基本上就在同一區網內了!

tommyke

tommyke
個人積分：5812分
文章編號：80522314

5812分

3樓

2021-01-20 17:33

你的架構，如果是由中華電信數據機做NAT跟DHCP，無線AP都是AP模式
那麼架構圖是對的，也符合你的需求
但如果無線AP還做NAT，那麼就無法連線了
比較正確的做法應該是數據機=>無線分享器=>Switch=>其他桌機、Mesh/Thin AP

jack7960170

jack7960170
個人積分：5分
文章編號：80522343

5分

4樓

2021-01-20 17:35

TRAVIS46 wrote:
連接的桌機或是無線連接的手機.筆電都可以去存取nas裡面的

hi 原PO, 小烏龜出來配發的網段192.168.1.X , 這段沒有問題唷.

接下來SW應該也沒有切VLAN, 所以會沿用小烏龜配出來的IP, 至於你的NAS也是設定成固I, 這段也沒有問題, 有問題的是你的Wifi他會配發ip出來嗎?

如果wifi也是沿用小烏龜配出來的ip 那你的筆電跟手機也會是同網段就可以直接連.

如果你的WIFI會配發ip那就要把它關掉.
點我看大圖

TRAVIS46

TRAVIS46
個人積分：33分
文章編號：80522374

33分

樓主

2021-01-20 17:37

tommyke wrote:
你的架構，如果是由中...(恕刪)

這個是指數據機接線到無線分享的wan孔，然後再從lan孔接線到switch這樣嗎？

jaredsam

jaredsam
個人積分：1510分
文章編號：80522416

1510分

6樓

2021-01-20 17:40

樓主重點是你弱電箱實體出去的線要可以走1000M喔
最好要Cat5E 或 cat6

TRAVIS46

TRAVIS46
個人積分：33分
文章編號：80522499

33分

樓主

2021-01-20 17:47

jaredsam wrote:
樓主重點是你弱電...(恕刪)

我是打算直接換到6a或是7的線，因為規劃上這間房子要住很久就乾脆換齊
不過這樣看來應該是一條線從無線AP到switch,從switch再往外延伸到各個房間

tommyke

tommyke
個人積分：5812分
文章編號：80525403

5812分

8樓

2021-01-20 22:45

TRAVIS46 wrote:
我是打算直接換到6a或是7的線，因為規劃上這間房子要住很久就乾脆換齊
不過這樣看來應該是一條線從無線AP到switch,從switch再往外延伸到各個房間

不曉得要用哪個牌子的網路線？
好的Cat6，可以抵得過不知名的Cat6a/7的線，尤其是市售包裝做好的網路線
更好的Cat6a，線徑又比好的Cat6稍稍地粗一點，硬度都蠻硬的
裝潢要注意，如果暗管不是很粗，就怕塞不了幾條線，或是轉彎處就很難拉
大同Cat6 23AWG就很夠用了，大同Cat6a 22AWG還沒用在自己家裡面
其次，要做網路線的頭，不是專門的，請善用三件式的水晶頭(講的不是普通的三叉式)
可以輔助在做網路頭時，縮短網路線分岔的的長短
一是，露出越多，所受的干擾就越多
二是網路頭附近容易因為折來折去，拔來拔去，網路頭裡面的八條線可能容易鬆脫或是斷裂
所以，分岔的部份只要稍微長一些，就枉費用好線了

老實說，在家裡用這麼好的線，沒什麼差別，只是爽度而已
主要是家裡距離不是很遠，一段了不起20米就很長了，訊號都還沒衰減，發揮不了太多差距
加上普通家用的NAS的讀寫真的不怎樣，就算用了10G網路，跟SSD快取也差不多
平常也不會時時刻刻大量去抓NAS的資料，網路串流看4K影片也沒用到那麼高的速度

TRAVIS46

TRAVIS46
個人積分：33分
文章編號：80525798

33分

樓主

2021-01-20 23:26

tommyke wrote:
不曉得要用哪個牌子的...(恕刪)

感謝詳細的解說，的確我也知道換線就是自己爽而已，施工的部分我也再請設計師找適當的施工人員來做。
因為自己現在住家就是簡單一個網路接孔接了WiFi AP就全家爽爽用，搞這些接線已經是10+年前讀大學住宿時才在弄的都已經忘的差不多，研究一下才發現好多規格都不太了解

claus950

claus950
個人積分：2397分
文章編號：80526300

2397分

10樓

2021-01-21 0:45

TRAVIS46 wrote:
原始建商附的switch是10/100Mbps規格的有點鳥,打算直接換到至少有2.5Gbe的switch,合併連原本埋好的線一起做升級

都要買2.5G switch了，你確定要用小烏龜硬撥?
