[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

已解決! 原問題,如下

===============================================================

您好,

因家裡有2條寬頻,分別為 PPPOE 與 固定IP

1.可否二條寬頻,用一台Router,且共走一條網路線 (是否也是用vlan規劃?)
*如下圖

2. 二台小烏龜(Modem) 可否先接Switch 在接 Router ?
*正常是小烏龜(Modem)後面接Router>switch



如下圖,自己規劃的網路架構, 此圖規劃是否可行?


設備
Mikrotik RB4011
UniFi Poe 8 port Switch
UniFi UAP-AC-Lite

[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

================================================================









解決方法:

此設定由a6595085大提供, 與感謝a6595085大的協助與幫忙,
並經由a6595085大同意整理移轉至#1


目前在"原問題"的網路架構下稍做修改,依下圖為主:

(#19文章)

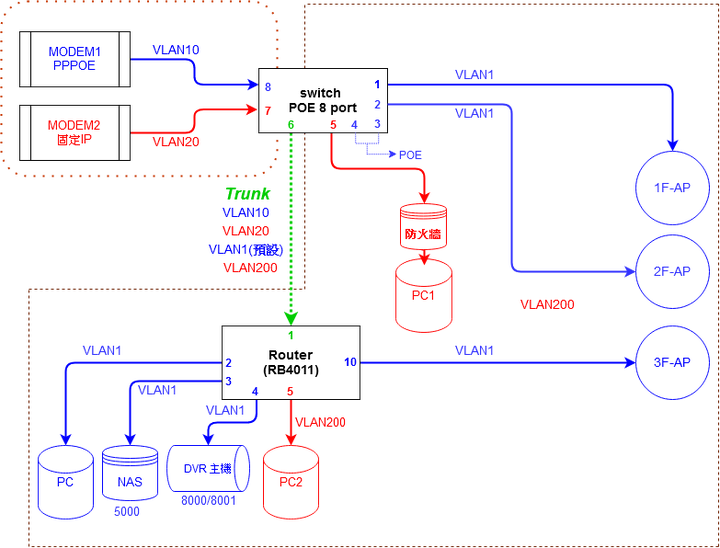

最終網路架構圖如下, 參考~ (修改原問題之port位置,與加入防火牆、AP...等配置)


[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益



注意:

以下為a6595085大 原文章之教學,另橘色斜線標示:為根據上圖配置所修正

如下:

圖片上的文字部分與內文有出入,實際參數以文字為主,不要看圖片寫什麼就直接照打。


1.你要在環境中建立3個VLAN,分別是VLAN10/VLAN20/VLAN200
VLAN10對應到Modem1,20對應到Modem2,200對應到紅區,而藍區用預設的1就可。
並且在Switch上面也要建立對應的VLAN ID,並把網路線插到對應的孔位。
VLAN10(port 8)、VLAN20(port 7)、VLAN200 or 20(port 5)、VLAN1(port 12)、Trunk(port 6)。


------------------------------------------------------------------------------------------------

剩下固定IP紅區線路部分,尚有疑慮,目前測試釐清中~

*VLAN200 or 20(port 5)
此處若Switch Port5阜 VLAN200改為VLAN20,紅區的PC1電腦才能上網,也不能區網溝通,且完全隔離,但RB4011 Port5端 的紅區PC2無法上網
相對的改回VLAN200,紅區PC1電腦無法上網,但紅區PC2(RB4011 port5 :VLAN200)可以上網

目前是以 Switch Port5阜,設VLAN20
(才能使紅區PC1電腦VPN,設VLAN200則不能VPN連線)

在教學設定不變動前提下,
利用 RB4011的Port6阜來測試,並設定VLAN20 ,
因 Bridge_WAN2VLAN20綁一起 (如下教學)
因在RB4011新增Port6做測試 ,故要在新增一條來綁:
Bridge_WAN2與Port6 綁一起

此時把紅區PC2改接置RB4011的Port6端,並在紅區電腦PC1設定電信給的其餘固定IP
(但似乎無法用DHCP自動分配了),便可上網 .

缺點:
會無法在同一區網,已完全隔離 ,故需還要再研究中

---------------------------------------------------------------------------------------------------

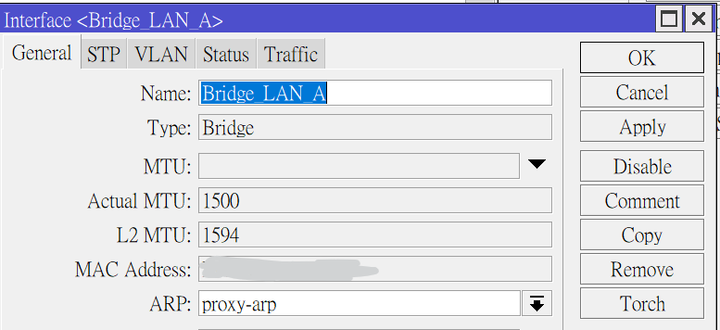

2.在/Bridge下建立4個Bridge,分別為Bridge_WAN1,Bridge_WAN2,
Bridge_LAN1,Bridge_LAN2(名稱你可以自己改),
並將Bridge_LAN 1/2ARP的設定改為proxy-arp
(*proxy-arp:代理arp,以路由器自身的MAC回應客戶端對不同網段IP地址的ARP請求,
用於客戶端網關設置為其他網段IP或自身IP時,能與其他網段通信。)
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

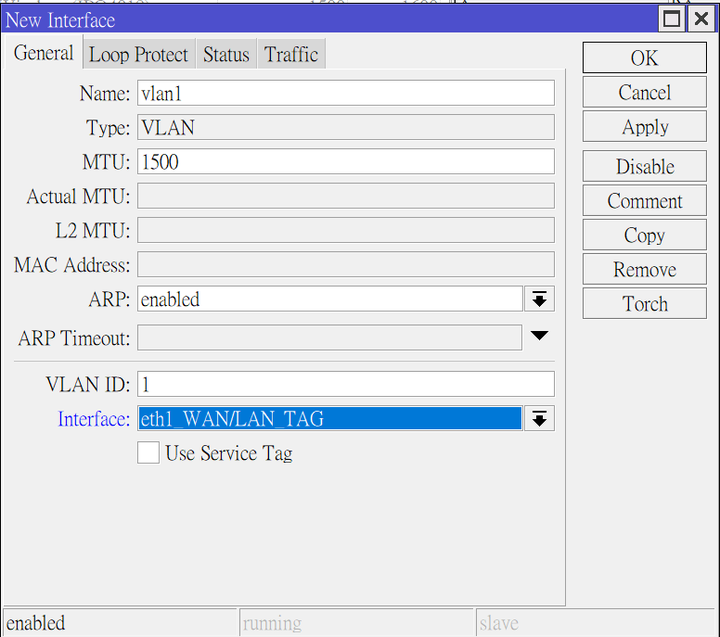

3.在/Interface下建立3個VLAN interface,name可以自己取(下面暫稱VLAN 10/20/200),
ID分別設定10/20/200,3個Interface都設定在Trunk(port 1)底下。
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

/Bridge->Ports內設定Bridge_WAN1VLAN10綁一起,
Bridge_WAN2VLAN20綁一起,Bridge_LAN2VLAN200綁一起,
Bridge_LAN1Trunk口(port 1)、port 2/3/4/10這五項綁在一起。
Bridge_LAN2與 port 5 綁一起

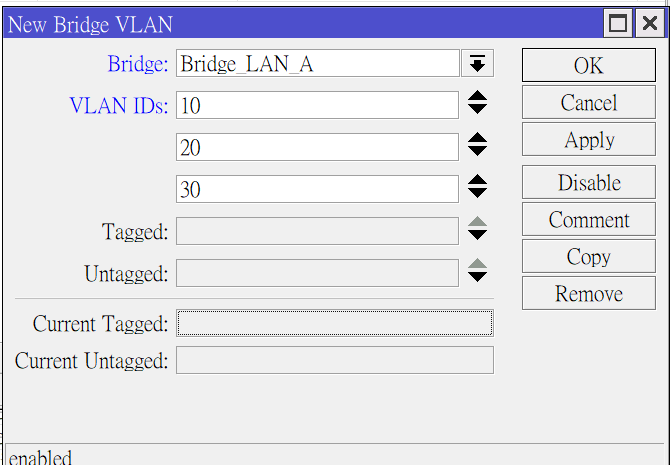

3.接著在/Bridge->VLANs底下照著圖片設定,由於VLAN 1是綁在LAN 1上的,
因此你的Bridge要設定為Bridge_LAN1
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

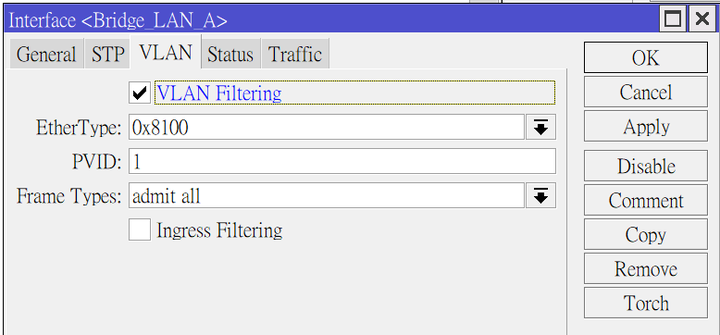

確定設定完成之後,回到Bridge_LAN1內的設定項,開啟這個選項。
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益
*VLAN Filtering : 為VLAN開關ON/OFF,打勾即執行VLAN傳送,故在設定過程中先不要打勾,待設定完畢再打勾,以防錯誤,斷線無法繼續設定

4.在/PPP設定一個PPPOEinterface選擇Bridge_WAN1
到這邊先檢查是否能成功撥號,若可以成功取得IP代表VLAN有通。
*IP>ADDRESSES 查看是否有取得IP

5.在/IP->Addresses內設定中華電信給你的固定IP,並將Interface設定為Bridge_WAN2。並到/IP->Route內把路由建立好,routing mark設work
*設定固定IP封包進出的標籤work,怎樣進來怎樣出去,故打標籤判定固定IP封包

6.到這邊就可以先測試看看兩個出口是否都可以正常ping出去。
*Ping DNS 測試

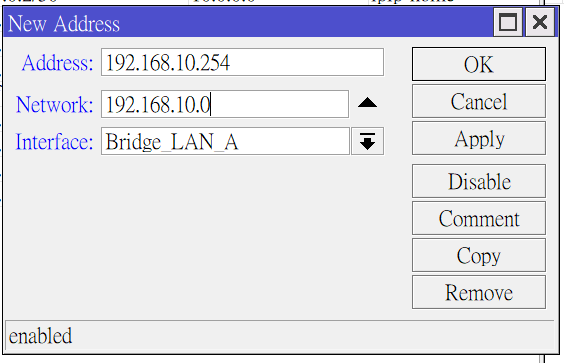

7.設定Bridge_LAN1/2的IP地址
突然想到有漏掉一個步驟,那就是/IP->Addresses裡面沒有把Bridge_LAN1/2的IP設上去。
根據你的環境,參考圖片上的設定,把10.254/20.254分別加進去,
Network對應是10.0/20.0,Interface對應到Bridge LAN_1/2
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益
登入的時候IP輸入192.168.10.254試試看,待後面步驟設定完,理論上就可以登入了。

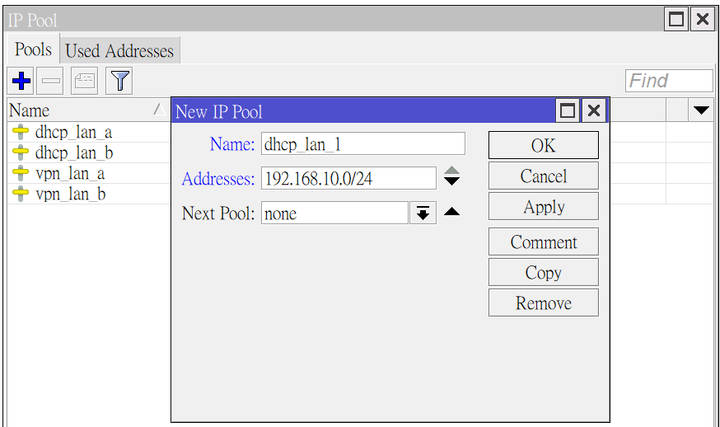

接下來,先到/IP->Pool內建立兩個IP群,分別為192.168.10.0/2420.0/24
名字隨意取(這邊暫稱dhcp_lan1/2)。
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

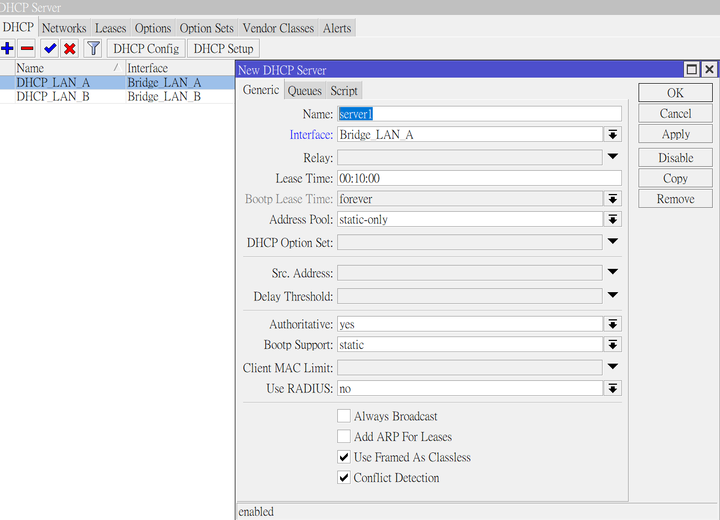

8.在/IP->DHCP Server中開兩個Server,名字隨意(這邊暫稱DHCP_LAN1/2)。
並且分別將Interface對應到Bridge_LAN1/2上,Address pool照對應設定(dhcp_lan1/2)。
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

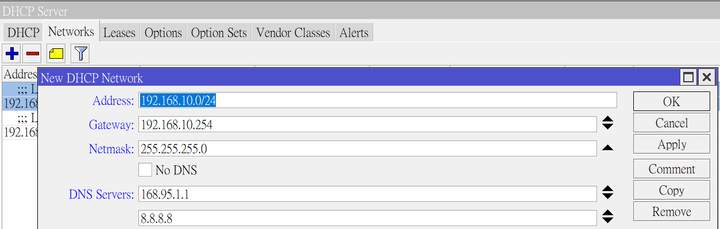

9.在Networks項分別設定10.0/2420.0/24的部分。
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

10.到/IP->Routes內設定出口,10.0/24對應的Gateway是LAN120.0/24對應LAN2

11.到此,理論上整個區域網路應該就架好了,你可以在區網下對其他電腦互Ping看看。

12.接著是要處理封包的出口問題,這部分比較複雜,首先處理masquerade的部分。
先在/IP->Firewall->Address List下,建一個List取名為LAN,加入10.0/2420.0/24
到NAT下新增一項,Chain設為src-natSrc. Address ListLANActionmasquerade
到這邊,可以先測試看看LAN1的電腦是不是都可以正常上網了。

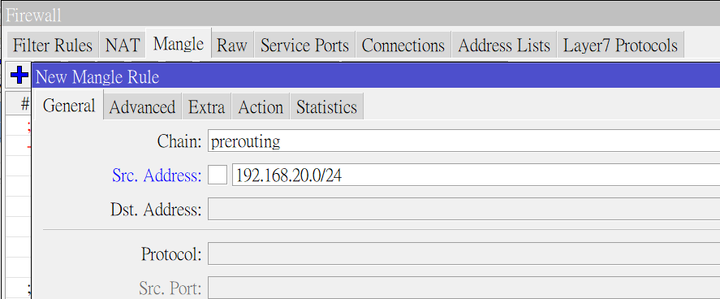

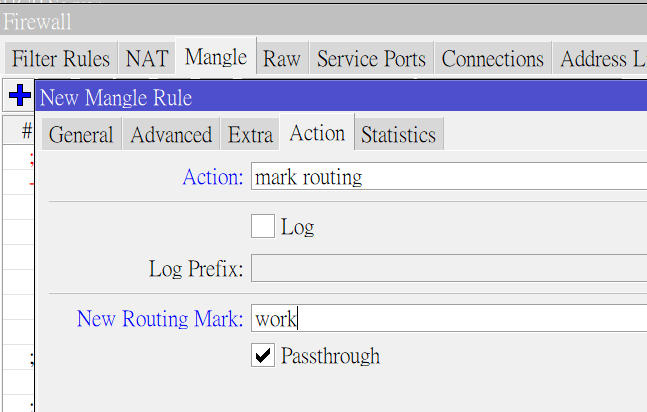

13.再來切到/IP->Firewall->Mangle下,照著圖片設定。
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

理論上完成上述13個步驟就可以成功達成你要的環境,如果有問題歡迎再提出來。
中間可能有漏掉一點基本設定的說明,這個部分再自己補上就可以了。

================================================================

#10 問題:
藍線路 正常上網了,但在藍線路的電腦,無法登入winbox進行ROS設定,變成要把網路線拔掉插在路由器 1/2/3/4/10 port以外的port才能進入ROS設定,但是進入設定後過一段時間就自動斷開了.
*之前在ROS設定下是使用ROS預設狀態下設定,會出錯,才會有上面#10問題
需移除預設設定:
重置路由後, 點 Remove Configuation 按鈕,將所有的設定值全部清除
否則會有以下預設:
會建立ETH2~X 的橋接(看機型port數)
會建立DHCP server
會建立IP address
RouterOS 6.41 移除Master-Port 改Bridge



#10 a6595085大的 解答:

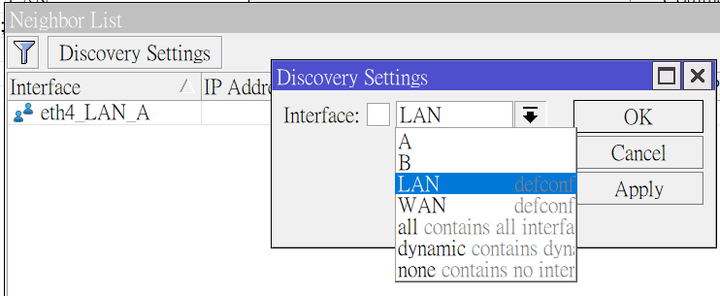

沒記錯的話這部分主要是/IP->Discovery這邊影響的,
[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益
因此Interface List要把新建的Bridge加進去。

可以參考下圖更改成你環境的設定,把Bridge_LAN1跟Bridge_LAN2加進去LAN就可以了。[Mikrotik] 小烏龜Modem後面接switch網路架構問題請益

如果還不行的話,要檢查你設定前原先firewall設定有沒有全部清乾淨,可能有被擋掉。

上面的Discorvery主要是影響Winbox的Neighbor項,可以使用MAC登入的功能




-END-
2020-08-25 10:40 發佈
你ROUTER放錯位置了 換過來就行了

剩餘就是設置問題
jy wrote:
你ROUTER放錯位...(恕刪)


因為這架構是有用在(透天1-2-3F的)
2台Modem在弱電箱 空間有限,故想反向思考,放8port Poe switch 在弱電箱裡,給1-2-3F都放一個AP(Poe),而3F 放路由器這樣⋯
Rocvky wrote:
您好,因家裡有2條寬(恕刪)

可以,假設NAT都是透過Modem或末端處理的話,照你的做法用VLAN切開就沒問題了,
只要在4011上面設定好接收VLAN的interface,
VLAN 10與藍色做一個Bridge,VLAN 20與紅色做一個Bridge就可以了。
但這個方案會導致兩個區網被切開,必須要另外設靜態路由來互通。

但是如果要透過4011做PPPOE或固定IP的NAT處理,就要另外設Mangle標記Tag,
有這方面的需求的話可以教你設定的方式。
a6595085 wrote:
 可以,假設NAT都(恕刪)



您好,感謝回覆

要透過RB4011做PPPOE/固態IP 撥號的
*Modem為單純為橋接模式


目前還是想不出頭緒,也造做與切vlan網路還是不會通,需麻煩a65大的教導了
Rocvky wrote:
您好,感謝回覆要透過RB4011...(恕刪)


OK,那我了解了,首先有幾點要請問一下:

1.整個家中的設備都要在同一區網底下嗎?

2.固定IP的那條線路,是中華的固2/固6那種的供裝方式嗎(直接設定IP在網卡上)?

3.PC1與PC2是要做NAT透過4011走同一個固I出去嗎?還是要直接把Public IP設在PC上呢?
a6595085 wrote:
OK,那我了解了,首...(恕刪)




1.整個家中的設備都要在同一區網底下嗎?

需分開,獨立2條線,如:192.168.10.1 跟 192.168.20.1
*但我印象好像有方法可以 紅線造訪藍線 ,藍線造訪紅線,沒關係這之後再來研究.

紅線 : Office辦公使用
藍線 : 一般上網使用


2.固定IP的那條線路,是中華的固2/固6那種的供裝方式嗎(直接設定IP在網卡上)?

是的!是中華另外牽的固定IP專線.(分發6個)


3.PC1與PC2是要做NAT透過4011走同一個固I出去嗎?還是要直接把Public IP設在PC上呢?

是的, 紅線的PC1/PC2 主要都是辦公用一定要走固定IP那條
(在接電腦前都會再透過硬體防火牆,圖片省略)
藍線則私人電腦用.


因弱電箱塞了  2個modem 與一堆插頭..等, 只能放下體積偏小的POE SWITCH, 故才想先透過SWITCH在接ROUTER 的方式, (跟一般使用習慣相反)但我不知道直這樣會不會不好..
Rocvky wrote:
    1.整個家中(恕刪)

圖片上的文字部分與內文有出入,實際參數以文字為主,不要看圖片寫什麼就直接照打。

1.你要在環境中建立3個VLAN,分別是VLAN10/VLAN20/VLAN30
VLAN10對應到Modem1,20對應到Modem2,30對應到紅區,而藍區用預設的1就可。
並且在Switch上面也要建立對應的VLAN ID,並把網路線插到對應的孔位。
VLAN10(port 1)、VLAN20(port 2)、VLAN30(port 4)、VLAN1(port 5)、Trunk(port 3)。

2.在/Bridge下建立4個Bridge,分別為Bridge_WAN1,Bridge_WAN2,
Bridge_LAN1,Bridge_LAN2(名稱你可以自己改),
並將Bridge_LAN 1/2ARP的設定改為proxy-arp


3.在/Interface下建立3個VLAN interface,name可以自己取(下面暫稱VLAN 10/20/30),
ID分別設定10/20/30,3個Interface都設定在Trunk(port 1)底下。


/Bridge->Ports內設定Bridge_WAN1VLAN10綁一起,
Bridge_WAN2VLAN20綁一起,Bridge_LAN2VLAN30綁一起,
Bridge_LAN1Trunk口(port 1)、port 2/3/4/10這五項綁在一起。

3.接著在/Bridge->VLANs底下照著圖片設定,由於VLAN 1是綁在LAN 1上的,
因此你的Bridge要設定為Bridge_LAN1

確定設定完成之後,回到Bridge_LAN1內的設定項,開啟這個選項。



4.在/PPP設定一個PPPOEinterface選擇Bridge_WAN1
到這邊先檢查是否能成功撥號,若可以成功取得IP代表VLAN有通。

5.在/IP->Addresses內設定中華電信給你的固定IP,並將Interface設定為Bridge_WAN2。並到/IP->Route內把路由建立好,routing mark設work

6.到這邊就可以先測試看看兩個出口是否都可以正常ping出去。

7.接下來,先到/IP->Pool內建立兩個IP群,分別為192.168.10.0/2420.0/24
名字隨意取(這邊暫稱dhcp_lan1/2)。


8.在/IP->DHCP Server中開兩個Server,名字隨意(這邊暫稱DHCP_LAN1/2)。
並且分別將Interface對應到Bridge_LAN1/2上,Address pool照對應設定(dhcp_lan1/2)。


9.在Networks項分別設定10.0/2420.0/24的部分。


10.到/IP->Routes內設定出口,10.0/24對應的Gateway是LAN120.0/24對應LAN2

11.到此,理論上整個區域網路應該就架好了,你可以在區網下對其他電腦互Ping看看。

12.接著是要處理封包的出口問題,這部分比較複雜,首先處理masquerade的部分。
先在/IP->Firewall->Address List下,建一個List取名為LAN,加入10.0/2420.0/24
到NAT下新增一項,Chain設為src-natSrc. Address ListLANActionmasquerade
到這邊,可以先測試看看LAN1的電腦是不是都可以正常上網了。

13.再來切到/IP->Firewall->Mangle下,照著圖片設定。


理論上完成上述13個步驟就可以成功達成你要的環境,如果有問題歡迎再提出來。
中間可能有漏掉一點基本設定的說明,這個部分再自己補上就可以了。
a6595085 wrote:

圖片上的文字部分...(恕刪)


感謝a65大回覆,
待下班後,進行設置。
a6595085 wrote:
 圖片上的文字部分與(恕刪)



設置完畢&回報

*目前先依現有環境簡單設置 LAN1的線路 (PPPOE MODEM1 藍線) ,確認OK,再把機器移機1F安置.

目前 藍線路 正常上網了,但在藍線路的電腦,無法登入winbox進行ROS設定,變成要把網路線拔掉插在路由器 1/2/3/4/10 port以外的port才能進入ROS設定,但是進入設定後過一段時間就自動斷開了.

*晚些時候來設定MODEM2線路
